（完整版）防雷接地预算] 防雷接地预算1.屋顶的避雷带工程量=（水平+竖直）*3.9％（3.9％为转弯、上下波动、避绕障碍物、焊接头所占长度）2.引下线距地面300设测试点，应该执行断接卡制作安装.3.如果采用地圈梁的两跟钢筋做接地每焊接一处就按一处计算不用再*2（因为定额是按焊接两根考虑的）应该执行接地跨接线项.4.引下线利用柱两跟主筋。
共有6处引下就按6处计算、套柱主筋与圈梁钢筋焊接项目，支持避雷的每米一个的圆钢支持不应计入避雷长度，避雷网安装的工作内容已包括埋卡子第一、二项应该考虑，接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
不考虑3.9%的附加长度。
根据我多年的施工经验，我觉得只考虑地圈梁的均压环长度足够。
第三项弱电管路套2册，线路12册里有很多弱电线敷设子项基本上都可以套用。
12册弱电设备箱不全，凡12册套不上的可套用2册接线箱安装。
一类防雷建筑物高度超过30M,从30m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连二类防雷建筑物高度超过45M,从45m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连三类防雷建筑物高度超过60M,从60m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连采取均压环的目的是防侧击雷和做等电位的连接避雷接地的定额子目套用接地极1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。

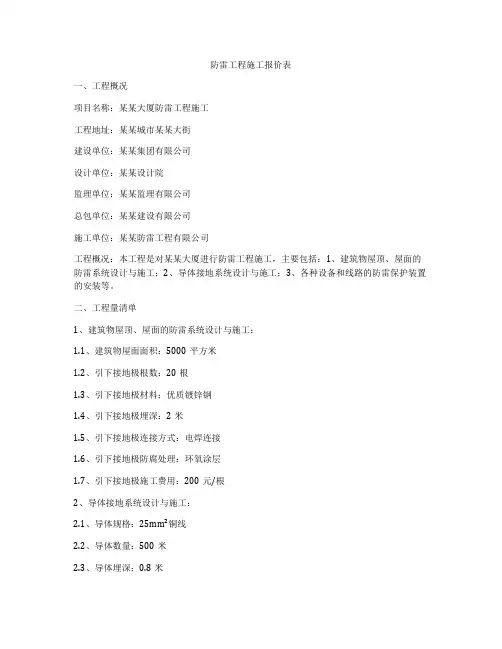

防雷工程施工报价表一、工程概况项目名称：某某大厦防雷工程施工工程地址：某某城市某某大街建设单位：某某集团有限公司设计单位：某某设计院监理单位：某某监理有限公司总包单位：某某建设有限公司施工单位：某某防雷工程有限公司工程概况：本工程是对某某大厦进行防雷工程施工，主要包括：1、建筑物屋顶、屋面的防雷系统设计与施工；2、导体接地系统设计与施工；3、各种设备和线路的防雷保护装置的安装等。
二、工程量清单1、建筑物屋顶、屋面的防雷系统设计与施工：1.1、建筑物屋面面积：5000平方米1.2、引下接地极根数：20根1.3、引下接地极材料：优质镀锌钢1.4、引下接地极埋深：2米1.5、引下接地极连接方式：电焊连接1.6、引下接地极防腐处理：环氧涂层1.7、引下接地极施工费用：200元/根2、导体接地系统设计与施工：2.1、导体规格：25mm²铜线2.2、导体数量：500米2.3、导体埋深：0.8米2.4、导体埋设方式：铺设2.5、导体接头方式：压接2.6、导体接头防腐处理：热缩套2.7、导体接地系统施工费用：50元/米3、设备和线路的防雷保护装置：3.1、雷击计数器数量：5台3.2、避雷引流带长度：100米3.3、避雷引流带安装方式：固定式3.4、防雷保护装置安装费用：200元/台三、工程总报价1、建筑物屋顶、屋面的防雷系统设计与施工费用：5000平方米 × 200元/平方米 = 1000000元2、导体接地系统设计与施工费用：500米 × 50元/米 = 25000元3、设备和线路的防雷保护装置费用：5台 × 200元/台 = 1000元四、总工程报价：1025000元五、备注：1、以上报价不包含设计、监理、材料、设备购买等费用。
2、报价有效期为30天。
3、工程施工所需材料、设备、人工等费用均已考虑在内，不得再申请增减项。
4、如施工过程中因建筑机破损等原因需要额外维修，费用将另行商定。
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
※防雷接地计价及定额套用防雷接地系统，主要解决以下几个问题的工程量计算与定额套用：1、避雷针制作、安装；2、避雷网安装；3、避雷引下线敷设；4、接地极的制作安装；防雷及接地系统计价的编制，主要应用第九章防雷及接地装置的有关项目，该章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置，但不适应采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。
（ 1）避雷针制作、安装注意问题：避雷针制作的未计价主要材料是：针尖、针体材料（如钢管、圆钢、铜质针尖等）。
避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件”制作定额。
普通避雷针安装在木杆和水泥杆上，包括避雷引下线安装。
避雷针安装均已考虑了高空作业的因素。
现场工程施工中，避雷针一般是由成套购买，自己动手制作的只是：多层或别墅上面的避雷针，用12 钢筋制作，沿女儿墙或屋脊敷设，暗装，高度一般在30 厘米左右。
（ 2）避雷网安装定额分类：1、沿混凝土块敷设、2、沿折板支架敷设、3、混凝土块制作、4、利用圈梁钢筋均压环敷设和柱子主筋与圈梁钢筋焊。
避雷网敷设以“10m”为计量单位，工程量按施工图图示延长米计算，其长度按施工图设计水平和垂直规定长度另加 3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，即避雷网敷设长度（ m）＝施工图设计长度（ m）×（ 1＋ 3.9%）1、混凝土块制作以“10 块”为计量单位，工程量按施工图图示数量计算，施工图未说明时，避雷网直线段可按1～ 1.5 米／ 1 块、转弯段可按0.5～1 米／ 1 块考虑。
2、均压环敷设以“ 10m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
3、柱子主筋与圈梁钢筋焊接计量单位：10 处，每处按两根主筋与两根圈梁钢筋焊接连接考虑，超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数，按施工图规定的设计计算。
1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。
提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。
如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。
⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。
如需作特别处理，如换土、化学处理时应表述出。
工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。
⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。
⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。
2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。
3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。
4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。
卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。
5.户外接地母线敷设包括地沟的挖填土和夯实。
挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。
如设计要求埋深不同时，则可按实际土方量计算调整。
土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。
6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。
即3.9％计入工程量。
计算主材时应增加规定的损耗率。
7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。
8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。
每处接地包括4米以内的水平接地线。
