advisor仿真软件安装卸载说明

ADVISOR2002基础到高级引导教程（原创）By Scofision From NJUST第一部分：软件安装及使用ADVISOR是基于matlab/simulink开发的先进电动汽车软件，主要功能是用于分析，而不是设计，从我对其help的阅读了解，ADVISOR需要且最好安装在matlab6.1上，当然matlab6.5+需要安装补丁（补丁由mathworks提供的），当然还有网传的matlab在更高版本上运行，可信度不高（后面分析，还有弊端），并有人以此为牟利，我和另一个朋友ID:继续潜水，不提倡网上朋友花钱购买那个，而继续潜水也根据他的研究，提供了一种方法可以在高版本上运行，但对于有二次开发需求的朋友，高版本上二次开发貌似还有缺陷，需要继续研究。

上面这个是advisor2002的安装程序包，它其实是一个压缩包类型的文件，Extract T o指，文件展开（安装到）Drivers那个驱动器上。

比如，我文件安装到D:\advisor2002，我选择D：\ADVISOR2002然后点击extract解压.。

你会发现系统创建并把文件解压到advisor2002中了。

好，这里我们先来认识下张开后文件夹个文件夹的含义：Data文件夹（不是Dota，呵呵）里面是车辆部件数据文件，包括很多，在这不逐个解释，后面需要的时候在解释。

Documentation文件夹是帮助文件夹，里面都是帮助文件，当然你可以在软件开启的时候，打开，有些浏览器问题可能会打不开，你可以在浏览器地址栏输入：D:\advisor2002\documentation\advisor_ch1.htm上句地址的含义是在你所安装的advisor文件夹中找到advisor_ch1.htm文件而已。

Extras文件夹是扩展文件夹，包含着，电池模型扩展；发动机模型扩展；发动机map图转成数据图（image2map，这里的2代表to（two=to）,转换的意思，开发的人为了方便，写成这样，后面有好多都是这样的表示）；还有简单的数据比较文件夹；发动机比例转换；还有第三方优化软件VSOLE的文件夹。

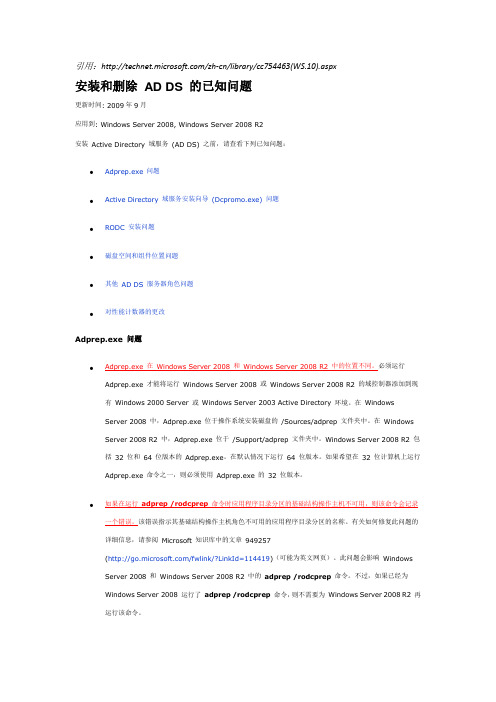

引用：/zh-cn/library/cc754463(WS.10).aspx安装和删除AD DS 的已知问题更新时间: 2009年9月应用到: Windows Server 2008, Windows Server 2008 R2安装 Active Direct ory 域服务(AD DS) 之前，请查看下列已知问题：∙Adprep.exe 问题∙Active Directory 域服务安装向导(Dcpromo.exe) 问题∙RODC 安装问题∙磁盘空间和组件位置问题∙其他 AD DS 服务器角色问题∙对性能计数器的更改Adprep.exe 问题∙Adprep.exe 在Windows Server 2008 和Windows Server 2008 R2 中的位置不同。

必须运行Adprep.exe 才能将运行Windows Server 2008 或Windows Server 2008 R2 的域控制器添加到现有Windows 2000 Server 或Windows Server 2003 Active Direct ory 环境。

在 WindowsServer 2008 中，Adprep.exe 位于操作系统安装磁盘的/Sources/adprep 文件夹中。

在WindowsServer 2008 R2 中，Adprep.exe 位于/Support/adprep 文件夹中。

Windows Server 2008 R2 包括32 位和 64 位版本的 Adprep.exe。

在默认情况下运行64 位版本。

如果希望在32 位计算机上运行Adprep.exe 命令之一，则必须使用Adprep.exe 的32 位版本。

∙如果在运行adprep /rodcprep命令时应用程序目录分区的基础结构操作主机不可用，则该命令会记录一个错误。

该错误指示其基础结构操作主机角色不可用的应用程序目录分区的名称。

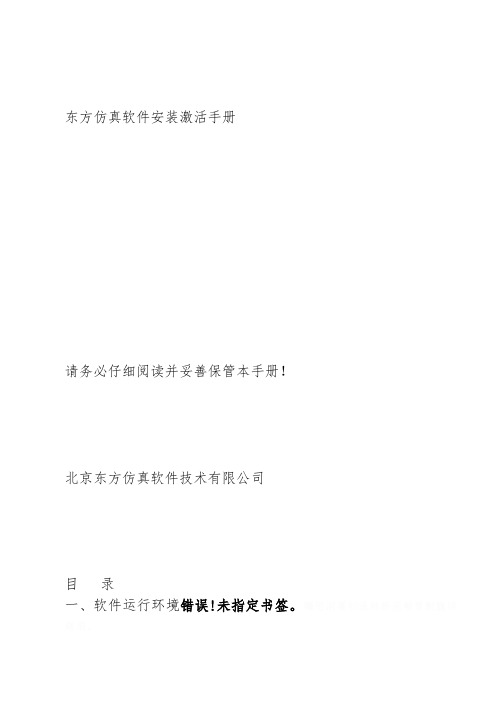

东方仿真软件安装激活手册请务必仔细阅读并妥善保管本手册！北京东方仿真软件技术有限公司目录一、软件运行环境错误!未指定书签。

二、软件安装错误!未指定书签。

. 东方仿真系统光盘的安装错误!未指定书签。

. 工艺软件的安装错误!未指定书签。

. 软件的基本设置错误!未指定书签。

. 用户错误!未指定书签。

三、软件的激活错误!未指定书签。

. 软件狗的激活错误!未指定书签。

.教师站的激活错误!未指定书签。

. 学员站的激活错误!未指定书签。

四、常见问题及解决办法错误!未指定书签。

．系统问题错误!未指定书签。

. 软件激活问题错误!未指定书签。

一、软件运行环境硬件：主频1G以上，内存1G以上，硬盘剩余空间10G以上。

软件：操作系统推荐使用、系统下运行。

网络：局域网务必连接正常。

其它：如果计算机安装有还原软件，请安装前解开密码。

二、软件安装.东方仿真系统光盘的安装在光驱中插入东方仿真公司提供的仿真软件运行环境安装光盘——系统光盘（红色）。

光盘放好后，光驱自动运行进入安装界面。

（图）图建议选择“自动安装全部驱动”选项，然后进行默认安装。

安装过程中需要点击“”按钮或者“确定”按钮。

（提示：如果光驱不能自动播放，插入光盘后请打开光驱盘符，找到“”文件，双击后出现如图界面。

）.工艺软件的安装在光驱中放入东方仿真工艺软件安装光盘（蓝色），光驱自动运行后弹出图界面，根据要求选择需要安装的软件，然后点击“安装”按钮进行安装。

图图教师机必须安装教师站软件，学员站软件根据需要选择安装。

（建议教师机安装所有软件）学员机根据需要安装学员站软件。

学员机请不要安装教师站软件。

（提示：如果光驱不能自动播放，插入光盘后请打开光驱盘符，找到“”文件，双击后出现如图界面。

）图根据需要选择安装目录，软件的默认安装路径是:\\（为方便以后升级维护，建议不要更改软件的安装路径和文件夹的名称）。

点击“开始安装”根据提示进行操作，安装完成后系统会提示“安装完毕”。

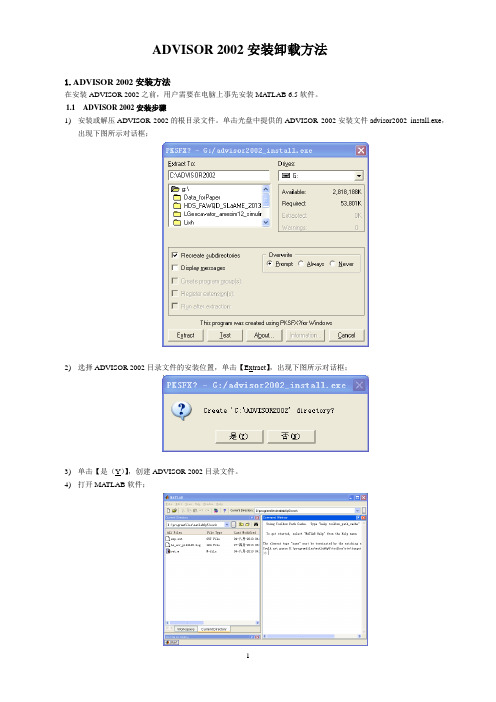

ADVISOR 2002安装卸载方法1.ADVISOR 2002安装方法在安装ADVISOR 2002之前，用户需要在电脑上事先安装MATLAB 6.5软件。

1.1 ADVISOR 2002安装步骤1)安装或解压ADVISOR 2002的根目录文件。

单击光盘中提供的ADVISOR 2002安装文件advisor2002_install.exe，出现下图所示对话框；2)选择ADVISOR 2002目录文件的安装位置，单击【Extract】，出现下图所示对话框；3)单击【是（Y）】，创建ADVISOR 2002目录文件。

4)打开MA TLAB软件；5)在MATLAB的菜单栏中单击【File】>>【Set path】，出现下图所示对话框；6)在MA TLAB的菜单栏中单击【File】>>【Set path】，出现下图所示对话框；7)单击【Add Folder】，在出现的下图对话框中，找到ADVISOR2002 的根目录文件，如C:ADVISOR2002;8)单击【确定】，则将ADVISOR 2002的目录文件添加到MA TLAB的工作路径中；9)单击Set Path 对话框中的【Save】，然后单击【Close】关闭对话框；10)在MA TLAB的命令窗口键入：advisor，即可打开ADCVISOR软件界面；11)完成。

2.ADVISOR 2002卸载方法ADVISOR2002 的卸载方法比较简单，直接将ADVISOR 2002目录文件删除即可。

3.兼容高版本MATLAB的ADVISOR 2002安装卸载方法兼容高版本MA TLAB的ADVISOR 2002的使用，需要光盘中的补丁文件ADVISOR2002patchforR13.m。

3.1 兼容高版本MATLAB的ADVISOR2002 安装步骤1)将补丁文件ADVISOR2002patchforR13.m，拷贝到ADVISOR2002的目录文件中，如C:ADVISOR2002；2)将MA TLAB的工作路径，修改为ADVISOR2002的目录文件所在路径；3)在MA TLAB的命令窗口键入：ADVISOR2002patchforR13.m，将会看到ADVISOR2002的底层模块不断的更新；4)更新完成后，在MA TLAB命令窗口键入：advisor，即可运行ADVISOR；5)如果MA TLAB提示出错，则找到出错的文件，一般是“get_cycle_info.m”，则将第25行的“break”改成“return”，保存后，重新运行ADVISOR即可。

ADVISOR2002基础到高级引导教程（原创）By Scofision From NJUST第一部分：软件安装及使用ADVISOR是基于matlab/simulink开发的先进电动汽车软件，主要功能是用于分析，而不是设计，从我对其help的阅读了解，ADVISOR需要且最好安装在matlab6.1上，当然matlab6.5+需要安装补丁（补丁由mathworks提供的），当然还有网传的matlab在更高版本上运行，可信度不高（后面分析，还有弊端），并有人以此为牟利，我和另一个朋友ID:继续潜水，不提倡网上朋友花钱购买那个，而继续潜水也根据他的研究，提供了一种方法可以在高版本上运行，但对于有二次开发需求的朋友，高版本上二次开发貌似还有缺陷，需要继续研究。

上面这个是advisor2002的安装程序包，它其实是一个压缩包类型的文件，Extract T o指，文件展开（安装到）Drivers那个驱动器上。

比如，我文件安装到D:\advisor2002，我选择D：\ADVISOR2002然后点击extract解压.。

你会发现系统创建并把文件解压到advisor2002中了。

好，这里我们先来认识下张开后文件夹个文件夹的含义：Data文件夹（不是Dota，呵呵）里面是车辆部件数据文件，包括很多，在这不逐个解释，后面需要的时候在解释。

Documentation文件夹是帮助文件夹，里面都是帮助文件，当然你可以在软件开启的时候，打开，有些浏览器问题可能会打不开，你可以在浏览器地址栏输入：D:\advisor2002\documentation\advisor_ch1.htm上句地址的含义是在你所安装的advisor文件夹中找到advisor_ch1.htm文件而已。

Extras文件夹是扩展文件夹，包含着，电池模型扩展；发动机模型扩展；发动机map图转成数据图（image2map，这里的2代表to（two=to）,转换的意思，开发的人为了方便，写成这样，后面有好多都是这样的表示）；还有简单的数据比较文件夹；发动机比例转换；还有第三方优化软件VSOLE的文件夹。

Advisor软件介绍一、 Advisor 安装安装文件：\\10.200.71.128\Hybrid-Department\A-公用资料\计算机软件工具安装\advisor安装及升级文件Advisor 运行。

，双击图中选中的安装文件，自定义安装目录（D:\ADVISOR2002）【非中文目录】，单击next，安装完毕。

安装完成后将补丁复制到自定义的安装目录下（D:\ADVISOR2002）。

二、 Advisor 运行首先运行Matlab，注意Matlab的版本要为6.1及以上，设置Matlab的当前目录，改为Advisor的自定义安装目录，在Matlab的命令窗口键入advisor即进入Advisor界面。

三、 Advisor 应用，启动Advisor，进入整车输入界面。

，获得Advisor帮助文件。

，Advisor版权及声明。

，退出Advisor。

，调入结果。

点击start按钮，进入整车输入窗口，如下图。

1.，根据所调用的动力传动系统结构的不同，所显示的整车结构图也有所不同，该图中主要包括了发动机、电机、控制器、电池等关键零部件布置及能量传递情况。

单击整车即图中绿色部分，进入整车参数编辑窗口，可以清楚的看到，该窗口可以把自定义的整车参数.m文件增加到列表中，亦可从列表中删除不需要的.m文件，查看并编辑列表中已经存在的整车参数.m文件，参数确定后，单击Done确认。

单击Help可获得相关的帮助文档。

同理，单击发动机、电机、控制器、电池等零部件，进入对应的参数编辑窗口，进行相关零部件的参数编辑。

2. ，此图是根据输入得出的直观图形，该图是发动机的效率曲线。

选择上图左侧下拉菜单，可得到不同零部件的曲线，选择右侧下拉菜单，可得到对应零部件的不同曲线。

3. ，其中load file调用的是整车所有参数，一旦选择某一车型.m文件，即可自动调用对应车型的整车、内燃机、排放、电池、电机、传动系、扭矩拟合、车轮、电器等等的参数.m文件；也可使用该车型部分参数，对其余参数进行修改。

advisor使⽤介绍第6章 ADVISOR模拟计算软件的详细分析ADVISOR(Advanced Vehicle Simulator),是由美国国家可再⽣能源实验室开发的仿真软件，可以仿真纯电动汽车、串联式或者并联式混合动⼒电动汽车以及传统的内燃机汽车。

ADVISOR是在Matlab/Simulink下开发⽽成，它的图形⽤户界⾯可以使⽤户很容易地改变汽车模型的参数，⽽不要修改Simulink代码。

它具有各种类型的零部件模型以及很⼤的灵活性，可以仿真任何类型的HEV 和内燃机汽车。

ADVISOR可以使⽤⽤户⾃⼰订制的循环⼯矿以及各种标准⼯况，它的仿真结果包括燃油经济性、排放、加速性能等各种所需要的数据。

6.1 Matlab/Simulink 介绍Simmlink是⼀个⽤来对动态系统进⾏建模、仿真和分析的软件包。

它⽀持线性和⾮线性系统，连续和离散时间模型，或者是两者的混合。

系统还可以是多采样率的，⽐如系统的不同部分拥有不同的采样率,另外，Simulink还提供⼀套图形动画的处理⽅法，使⽤户可以⽅便地观察到仿真的整个过程。

Simulink没有单独的语⾔，但它提供了S函数规则。

所谓的S函数可以是⼀个M ⽂件、FORTRAN程序、C或C++语⾔程序等，通过特殊的语法规则使之能够被Simulink模型或模块调⽤。

S（以后有关章节详细讲解）函数使Simulink更加充实、完备，具有更强的处理能⼒。

同MATLAB⼀样，Simulink也不是封闭的，它允许⽤户可以很⽅便地定制⾃⼰的模块和模块库。

同时Simulink也同样有⽐较完整的帮助系统，使⽤户可以随时找到对应模块的说明，便于应⽤。

⽬前，随着软件的不断升级换代，Simulink在软硬件的接⼝⽅⾯有了长⾜的进步，使⽤Simulink已经可以很⽅便地进⾏实时的信号控制和处理、信息通信以及DSP的处理。

世界上许多知名⼤公司已经使⽤Simulink作为他们产品设计和开发的强有⼒⼯具，ADVISOR 就是在这种条件下产⽣的。

ADVISOR的使用这一章将着重讲解利用GUI及Matlab命令行的简单指令，来使用ADVISOR。

2.1使用GUI（图形用户界面）首先介绍如何启动ADVISOR。

由于Matlab版本不断升级，在装载ADVISOR2002工具包后，必须利用advisor2002patchforR13.m文件对其进行更新，以便适应高版本的Matlab。

现在推荐的启动方式为：●先启动Matlab，进入其工作界面；●在命令栏输入“advisor”并回车，或在路径窗口中找到advisor.m文件，进入文件并点击运行按钮。

启动后的欢迎界面如图2.1.1所示。

图2.1.1 ADVISOR的欢迎界面首先，可以在单位（Units）栏中选择使用公制单位还是英制单位。

右侧为主要按钮：●Start 开始按钮，即进入使用；●Help 帮助按钮，可进入ADVISOR自带的帮助文档；●Copyright and Disclaimer 版权及否认声明；●Exit 退出。

在开始键上方还有个下拉菜单，使用者可以把经常要使用的模块添加到菜单里（点击下拉键，选择edit list来实现添加，如图2.1.2所示），在开始仿真前就选好模块，提高效率。

图2.1.2 利用下拉菜单预先选择模块2.2定义车辆点击Start进入定义值输入界面。

进入后可看到一系列定义车辆的缺省值，如图2.2.1所示。

图2.2.1 定义值输入界面动力传动类型选择从动力传动类型的菜单（界面右部顶端第二个下拉菜单，名为“Drivetrain Config”）中选择车辆的动力传动构造类型（例如串联型、并联型等等）。

一旦更改类型，会导致左侧的汽车图示一起改变，以便形象地显示现在所选的动力传动结构。

选定动力传动类型后，此种类型所需的各个部件也会做出相应的更改调整。

这里将缺省值parallel(混合动力车，发动机与电动机并联)改为conventional（传统汽车），变化如图2.2.2所示。

可以明显看到，图示车辆的动力传动结构变成了熟悉的传统布局。
