倒立摆的输出反馈控制

单级倒立摆稳定控制摘要单级倒立摆是一种受控系统，在工业控制和机器人技术中有着广泛的应用。

这篇文档将介绍单级倒立摆的结构、原理和控制方法，特别是借助PID控制系统来实现单级倒立摆的稳定控制。

单级倒立摆是一种类人形机器人，它通常由一个水平旋转的轮子和一个通过电机传动的滑移杆组成，最后再由摆杆上的陀螺控制实现倒立。

这种结构使得单级倒立摆成为了机器人应用领域中的一个挑战问题。

为了实现单级倒立摆的稳定控制，需要在控制系统中引入一个合适的控制机制。

PID控制算法是一种最为通用的控制算法之一，常被用于像单级倒立摆这样的机器人平衡控制。

PID控制PID控制是一种基于反馈的控制系统，在工业和机器人技术中得到了广泛的应用。

PID控制通过比较实际的输出值与期望的输入值之间的差异，来作出对输出值的控制。

PID控制可以对输出值的稳定性、可靠性和精度进行控制，适用于不同类型的工业和机器人控制系统。

PID控制通常由三个部分组成：比例(P)、积分(I)和微分(D)控制。

比例控制反馈调整输出值，使得实际输出值逼近期望输入值。

积分控制记录过去所有误差，并将这些误差相乘来调整输出值。

微分控制通过记录过去的误差变化率，来防止输出值的快速变化。

在单级倒立摆稳定控制中，采用PID控制可以较好地解决因摩擦力、惯性、重心偏移等因素导致的系统不稳定问题，进而实现系统的平衡控制。

单级倒立摆的稳定控制实现单级倒立摆的稳定控制需要进行以下步骤：步骤1：系统建模将单级倒立摆系统建模，根据运动学和动力学原理，得到系统的运动方程。

步骤2：PID参数调节通过对PID控制算法中比例、积分、微分三个部分的参数进行调整，得到较好的控制效果。

步骤3：PID控制实现将PID控制器与单级倒立摆系统进行连接，实现单级倒立摆的稳定控制。

本文档介绍了单级倒立摆的结构、原理和控制方法，分析了PID控制算法在单级倒立摆稳定控制中的应用。

通过对步骤进行深入的解析，得到了单级倒立摆的稳定控制方法。

固高科技《倒立摆与自动控制原理实验》《倒立摆与自动控制原理实验》是一个固高科技开展的实验项目，旨在培养学生对自动控制原理的理解和应用能力。

该实验通过搭建倒立摆的物理模型，利用自动控制原理来实现倒立摆的平衡控制。

以下是对该实验项目的介绍，包括实验目的、原理以及实验步骤。

实验目的：1.理解自动控制原理的基本概念和应用。

2.掌握使用固高科技控制系统进行实验的方法。

3.了解倒立摆的特性和控制方法。

4.通过实验，提高学生的动手实践能力和创新思维。

实验原理：倒立摆是一个经典的自动控制系统，由一个摆杆和一个旋转关节组成。

摆杆可以沿着旋转关节旋转，目标是使摆杆保持直立状态。

倒立摆系统可以看作是一个负反馈控制系统，输入为倒立摆的角度和角速度，输出为控制摆杆旋转的力矩。

通过调节输入和输出之间的关系，可以实现倒立摆的平衡控制。

实验步骤：1.准备实验所需的材料和仪器，包括固高科技控制系统、倒立摆模型、电源等。

2.搭建倒立摆的物理模型，将摆杆固定在旋转关节上，并与驱动电机相连。

3.将摆杆的角度和角速度传感器与固高科技控制系统相连。

4.将固高科技控制系统通过USB接口连接到计算机上，并打开控制系统控制软件。

5.运行控制软件，配置摆杆的初始角度和目标角度，并设置控制参数。

6.开始实验，观察摆杆的运动状态，尝试调节控制参数以实现倒立摆的平衡控制。

7.记录实验结果，分析控制参数对倒立摆平衡控制的影响。

通过以上步骤，可以实现对倒立摆的平衡控制。

学生通过实际操作和观察，加深对自动控制原理的理解和应用。

此外，他们还可以探索倒立摆系统的多种控制方法和策略，提高自己的创新能力。

总结：《倒立摆与自动控制原理实验》是一个很有意义的实验项目，旨在培养学生对自动控制原理的理解和应用能力。

通过实际操作和观察，学生可以深入了解倒立摆的特性和控制方法，并通过调节控制参数实现倒立摆的平衡控制。

通过这个实验，学生不仅可以提高动手实践能力，还可以培养创新思维，为将来的研究和工作打下坚实的基础。

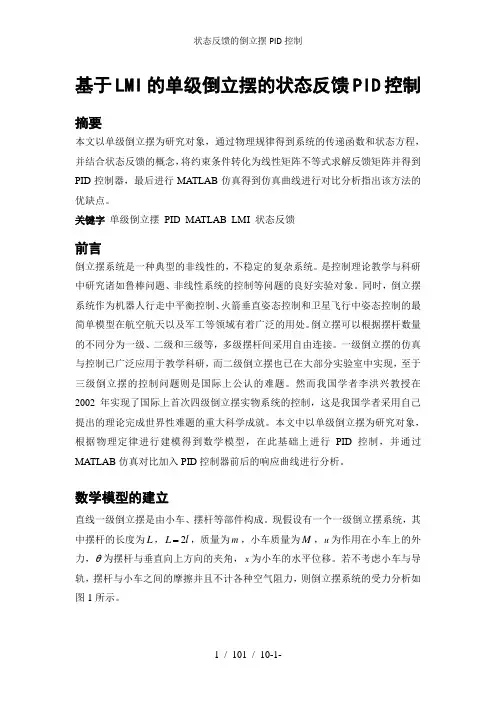

基于LMI的单级倒立摆的状态反馈PID控制摘要本文以单级倒立摆为研究对象，通过物理规律得到系统的传递函数和状态方程，并结合状态反馈的概念，将约束条件转化为线性矩阵不等式求解反馈矩阵并得到PID控制器，最后进行MATLAB仿真得到仿真曲线进行对比分析指出该方法的优缺点。

关键字单级倒立摆PID MATLAB LMI状态反馈前言倒立摆系统是一种典型的非线性的，不稳定的复杂系统。

是控制理论教学与科研中研究诸如鲁棒问题、非线性系统的控制等问题的良好实验对象。

同时，倒立摆系统作为机器人行走中平衡控制、火箭垂直姿态控制和卫星飞行中姿态控制的最简单模型在航空航天以及军工等领域有着广泛的用处。

倒立摆可以根据摆杆数量的不同分为一级、二级和三级等，多级摆杆间采用自由连接。

一级倒立摆的仿真与控制已广泛应用于教学科研，而二级倒立摆也已在大部分实验室中实现，至于三级倒立摆的控制问题则是国际上公认的难题。

然而我国学者李洪兴教授在2002年实现了国际上首次四级倒立摆实物系统的控制，这是我国学者采用自己提出的理论完成世界性难题的重大科学成就。

本文中以单级倒立摆为研究对象，根据物理定律进行建模得到数学模型，在此基础上进行PID控制，并通过MATLAB仿真对比加入PID控制器前后的响应曲线进行分析。

数学模型的建立直线一级倒立摆是由小车、摆杆等部件构成。

现假设有一个一级倒立摆系统，其中摆杆的长度为L，2=，质量为m，小车质量为M，u为作用在小车上的外L l力，θ为摆杆与垂直向上方向的夹角，x为小车的水平位移。

若不考虑小车与导轨，摆杆与小车之间的摩擦并且不计各种空气阻力，则倒立摆系统的受力分析如图1所示。

Figure 1规定摆杆重心的坐标为(),G G x y ，则sin cos G Gx x l y l θθ=+⎧⎨=⎩ 采用隔离法，对小车有212d xu T M dt-= (1)其中1T 为摆杆所受沿水平方向的力。

对于摆杆，在水平方向上有()212sin d x l T m dt θ+= (2)在竖直方向上有()222cos d l mg T m dt θ-= (3)其中2T 为摆杆所受沿垂直方向的力。

引言近三十年来，随着控制理论技术和航空航天技术的迅猛发展，一种典型的系统在控制理论的领域中一直成为被关注的焦点，即倒立摆系统。

倒立摆的特点为支点在下，重心在上,是一种非常快速并且不稳定的系统。

但正由于它本身所具有的这种特性，许多抽象的控制理论概念如系统稳定性、可控性和系统抗干扰能力等等，都可以通过倒立摆系统实验直观的表现出来。

因此在欧美等许多发达国家的高等院校中，倒立摆系统已经成为必备的控制理论教学实验设备。

学生们可以通过倒立摆系统实验来验证所学的控制理论和算法，非常的直观、简便，更容易对课程加深理解。

倒立摆装置被公认为自动控制理论中的典型实验设备，也是控制理论教学中不可多得的典型物理模型.它深刻揭示了自然界的一种基本规律，即一个自然不稳定的被控对象，运用控制手段可使之具有良好的稳定性.由于倒立摆系统本身所具有的高阶次、不稳定、多变量、非线性和强耦合特性,许多现代控制理论的研究人员一直将它视为典型的研究对象［1-4]。

通过对倒立摆系统的研究，不仅可以解决控制中的理论问题，还能将控制理论所涉及的三个基础学科:力学、数学和电学（含计算机)有机的结合起来，在倒立摆系统中进行综合应用。

在多种控制理论与方法的研究与应用中，特别是在工程实践中，也存在一种可行性的试验问题,将其理论和方法得到有效的经验,倒立摆为此提供了一个从控制理论通往实践的桥梁。

所以，研究倒立摆系统对以后的教育研究领域具有非常深远的影响。

本文为建立倒立摆系统的数学研究模型，在熟悉线性系统的基本理论和非线性系统线性化的基本方法的基础上确定研究的系统方案和实施的控制方法，通过MATLAB软件对其进行编程，以达到完成倒立摆的仿真实验,实现了倒立摆的平衡控制.正文（1)课题的背景及意义倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个典型的快速、高阶次、多变量、非线性、强耦合性、绝对不稳定的系统，可以作为一个典型的控制对象对其进行研究。
