等高线原理及画图

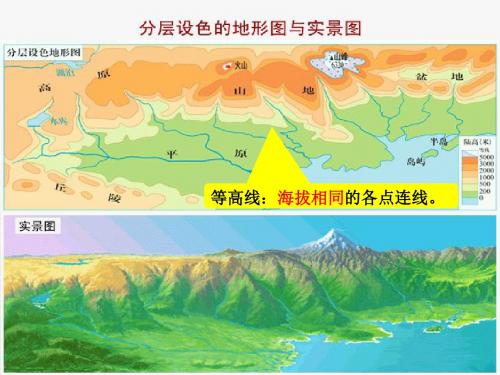

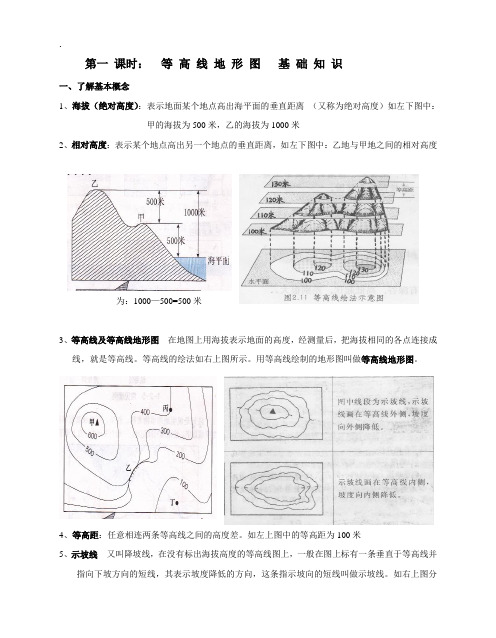

第一课时：等高线地形图基础知识一、了解基本概念1、海拔（绝对高度）：表示地面某个地点高出海平面的垂直距离（又称为绝对高度）如左下图中：甲的海拔为500米，乙的海拔为1000米2、相对高度：表示某个地点高出另一个地点的垂直距离，如左下图中：乙地与甲地之间的相对高度为：1000—500=500米3、等高线及等高线地形图在地图上用海拔表示地面的高度，经测量后，把海拔相同的各点连接成线，就是等高线。

等高线的绘法如右上图所示。

用等高线绘制的地形图叫做等高线地形图。

4、等高距：任意相连两条等高线之间的高度差。

如左上图中的等高距为100米5、示坡线又叫降坡线，在没有标出海拔高度的等高线图上，一般在图上标有一条垂直于等高线并指向下坡方向的短线，其表示坡度降低的方向，这条指示坡向的短线叫做示坡线。

如右上图分别表示山地和盆地地形的示坡线。

6、等深线：把海洋中深度相同的各点连接成线，叫做等深线7、地形剖面图；地形剖面图是以等高线地形图为基础转绘而成的，它是沿等高线地形图某条线下切而显露出来的地形垂直剖面。

通过地形剖面图，可直观地看到地势的高低起伏和坡度的陡缓，二、认识：陆地5种基本地形类型及特征（从总图判断）1、平原海拔一般在200米以下，等高线稀疏。

平坦宽阔。

2、丘陵海拔一般在500米以下，，等高线稀疏，地面起伏不大，坡度较小。

3、山地海拔较高（一般在500米以上），坡度陡峻，等高线稠密。

4、高原海拔较高，相对高度较小（地面起伏不大），等高线在边缘十分密集，（边缘陡峻），而等高线的顶部明显稀疏。

5、盆地四周高中间低。

四周等高线密集，数值大，中间等高线稀疏。

数值小（面积小的叫洼地）。

三、认识：等高线地形图主要地形部位名称及特征（附下两页）主要地形部位名称：1、山顶（山峰）：闭合等高线：中间高、四周低则山地地形的海拔最高处2、盆地（洼地）：闭合等高线：中间低、四周高面积小的叫洼地3、陡崖：多条等高线的汇合处。

4、峡谷：两组正相对山脊等高线的中间部分5、鞍部：两个山顶之间的马鞍形部位6、山脊：等高线向低处弯曲的地形部位。

关于等高线的知识（全），地图制图必须要懂等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线。

把地面上海拔高度相同的点连成的闭合曲线，并垂直投影到一个水平面上，并按比例缩绘在图纸上，就得到等高线。

等高线也可以看作是不同海拔高度的水平面与实际地面的交线，所以等高线是闭合曲线。

在等高线上标注的数字为该等高线的海拔。

一、等高线的定义：等高线是表示地貌的符号之一，它是地表与水准面的交线。

等高线的定义就是地面上高程相等的相邻点相互连接的闭合曲线。

二、等高线分类：1 首曲线：按规定的等高距测绘的细实线，不标注高程注记；2 计曲线：每隔5个等高距将首曲线加粗为一条粗实线，高程注记字头朝向高处；3 间曲线：是按1/2 等高距描绘的细长虚线；4 助曲线：是按1/4 等高距描绘的细短虚线。

三、等高线的特性：1 同一条等高线上的点，其高程必相等。

2 等高线均是闭合曲线。

3 除在悬崖或绝壁处外，等高线在图上不能相交或重合。

4 等高线和山脊线、山谷线成正交。

5 等高线的平距与坡度成反比。

6 等高线不能在图内中断，但遇道路、房屋、河流等地物符号和注记可以局部中断。

四、等高线的绘制：山脊与山顶1 利用高程特征点画出地性线（山谷线一般为虚线，山脊线一般为实线）作为骨架。

2 根据等高距进行线性内插出计曲线通过处（等高线插求点）。

3 勾画计曲线，再内插出首曲线，平滑处理。

4 精度检验，注意地性线与等高线正交。

五、高程注记点密度：应选在明显地物点和地形特征点上，一般为每 100cm2内 8-20个。

当比例尺大于等于1：2000 时，其密度是图上每100cm2内5-20 个，小于1：2000 的平地、丘陵地为10-20 个，山地、高山地及地形特征点稀少地区为8-15 个。

六、数字地形图的编辑检查：应着重检查间距小于图上0.2mm的不同属性线段处理是否恰当。

检查图与原图比较，点状符号及明显地物点的偏差不大于图上0.2mm，线状符号误差不宜大于图上0.3mm。

等高线1．等高线原理等高线是一簇等高线，在图上不仅能表达地面起伏变化的形态，而且还具有一定立体感。

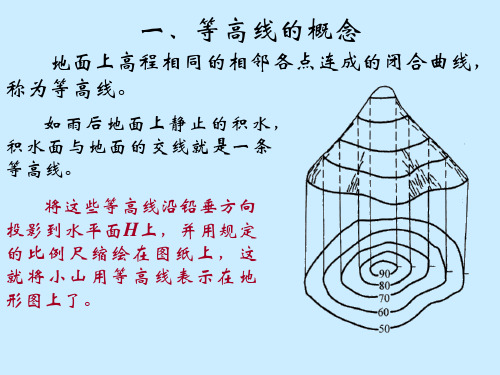

如图，设有一座小山头的山顶被水恰好淹没时的水面高程为50 m，水位每退5 m，则坡面与水面的交线即为一条闭合的等高线，其相应高程为45 m、40 m、35 m。

将地面各交线垂直投影在水平面上，按一定比例尺缩小，从而得到一簇表现山头形状、大小、位置以及它起伏变化的等高线。

所以我们得到等高线的定义：地面上高程相等的各相邻点相连接的闭合曲线。

用等高线表示地貌，等高距选择过大，就不能精确显示地貌；反之，选择过小，等高线密集，失去图面的清晰度。

因此，应根据地形和比例尺参照下表选用等高距。

地形图的基本等高距按上表选定的等高距称为基本等高距，同一幅图只能采用一种基本等高距。

等高线的高程应为基本等高距的整倍数。

按基本等高距描绘的等高线称首曲线，用细实线描绘；为了读图方便，高程为5倍基本等高距的等高线用粗实线描绘并注记高程，称为计曲线；在基本等高线不能反映出地面局部地貌的变化时，可用二分之一基本等高距用长虚线加密的等高线，称为间曲线；更加细小的变化还可用四分之一基本等高距用短虚线加密的等高线，称为助曲线。

2．等高线表示典型地貌地貌形态繁多，但主要由一些典型地貌的不同组合而成。

要用等高线表示地貌，关键在于掌握等高线表达典型地貌的特征。

典型地貌有：山头和洼地（盆地）如书图7－5、7－6分别表示山头和洼地的等高线。

其特征等高线表现为一组闭合曲线。

在地形图上区分山头或洼地可采用高程注记或示坡线的方法。

高程注记可在最高点或最低点上注记高程，或通过等高线的高程注记字头朝向确定山头（或高处）；示坡线是从等高线起向下坡方向垂直于等高线的短线，示坡线从内圈指向外圈，说明中间高，四周低。

由内向外为下坡，故为山头或山丘；示坡线从外圈指向内圈，说明中间低，四周高，由外向内为下坡，故为洼地或盆地。

山脊和山谷山脊是沿着一定方向延伸的高地，其最高棱线称为山脊线，又称分水线。
