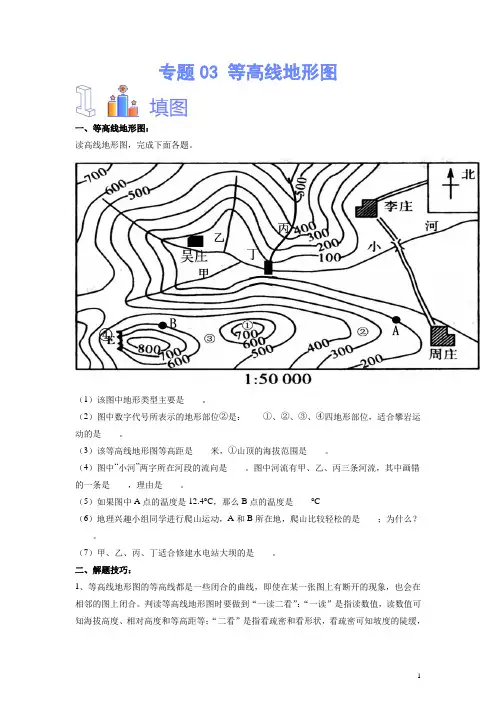

专题03 等高线地形图一、等高线地形图：读高线地形图，完成下面各题。
（1）该图中地形类型主要是____。
（2）图中数字代号所表示的地形部位②是：____①、②、③、④四地形部位，适合攀岩运动的是____。
（3）该等高线地形图等高距是____米，①山顶的海拔范围是____。
（4）图中“小河”两字所在河段的流向是____。
图中河流有甲、乙、丙三条河流，其中画错的一条是____，理由是____。
（5）如果图中A点的温度是12.4°C，那么B点的温度是____°C（6）地理兴趣小组同学进行爬山运动，A和B所在地，爬山比较轻松的是____；为什么？____。
（7）甲、乙、丙、丁适合修建水电站大坝的是____。
二、解题技巧：1、等高线地形图的等高线都是一些闭合的曲线，即使在某一张图上有断开的现象，也会在相邻的图上闭合。
判读等高线地形图时要做到“一读二看”：“一读”是指读数值，读数值可知海拔高度、相对高度和等高距等；“二看”是指看疏密和看形状，看疏密可知坡度的陡缓，等高线稀疏的地方坡缓，等高线密集的地方坡陡，看形状可判断不同的山体部位。
2、易混淆的概念：（1）山峰与盆地：山峰与盆地等高线上的数值分布相反（如下图）。
①山峰：等高线数值中心大，四周小；表示中间高，四周低。
②盆地：等高线数值中心小，四周大；表示中间低，四周高。
（2）山脊与山谷山脊与山谷等高线的弯曲方向相反（如下图）①山脊：等高线由高处向低处弯曲。
②山谷：等高线由低处向高处弯曲。
1、地形类型：利用等高线数值判断地形类型，小于200米是平原；200~500米是丘陵；大于500米且等高线密集的是山地；大于500米且边缘等高线密集、内部等高线稀疏的是高原。
地形类型海拔高度地表起伏特征举例平原一般在200米以下宽广平坦、起伏较小亚马孙平原高原500米以上面积较大，外围较陡，内部起伏较为和缓青藏高原山地500米以上具有耸立的山峰、陡峭的山坡喜马拉雅山丘陵500米以下地势起伏较大东南丘陵盆地没有一定标准四周高，中间低刚果盆地2、等高线地形图地形部位的表示方法如下：地形部位等高线表示方法山峰（山等高线闭合，数值从中间向四周递减，一般符号为“▲”顶）山脊等高线的弯曲部分向低处凸出鞍部两山峰等高线之间的低矮处，形似“马鞍”山谷等高线的弯曲部分向高处凸出陡崖（峭多条等高线重叠处壁）盆地（洼等高线闭合，数值从外向内递减地）3、坡度判读：等高线密集的地方坡度较陡，等高线稀疏的地方坡度较缓。
3 等高线地形图（一）下图为某区城等高线地形，据此完成下面小题。
1．图示区域虎山与桥梁的高差可能为（）A．385米B．490米C．530米D．705米2．某游客站在虎山山顶眺望，以下地区不在视野范围内的是（）A．A地B．B地C．C地D．D地【答案】1．C 2．D【分析】1．读图，根据图上已知等高线推测，该图等高距为100米，虎山海拔为900～1000米，桥梁海拔为300～400米，两地相对高为500～700米，故C项正确。
2．从虎山往四周眺望，不能看到D地，因为两地之间有山挡视线，ABC三处均可到，D项正确。
【点睛】本题组主要考查等高线地形图的判读的相关知识。
某研究性学习小组拟赴陕南某地研学旅行，为此收集当地的相关地理资料。
下图为“陕西省南部某地地形图（等高距为100m)”。
读图完成下面小题。
3．水磨河坝与红崖子的相对高度可能是（）A．380m B．440m C．560m D．620m4．甲～丁四地中，地处沟谷的是（）A．甲B．乙C．丙D．丁5．该区域（）A．盆地地形为主B．地势南高北低C．地表起伏较大D．冰川地貌发育【答案】3．B 4．B5．C【分析】3．读图可知：水磨河坝的海拔大于700米，小于800米，红崖子的海拔高度是1200米，两者之间的相对高度是大于400米，小于500米，B符合题意。
答案选B。
4．沟谷的等高线向高处弯曲，发育河流，图中甲～丁四地中，地处沟谷的是乙地，其它三个地方都是山脊线，B正确。
答案选B。
5．该区域等高线密集，地表起伏较大，C正确。
以山地地形为主，地势北高南低，位于陕西省，山地海拔低，没有冰川地貌发育，ABD错。
故选C。
【点睛】本题组主要考查等高线地形图的判断。
下图为我国某地区等高线地形图（单位：米）。
据此完成下面小题。
6．图中甲、乙两地高差可能为（）A．560米B．1550米C．2600米D．3920米7．图示区域河流开发方向最可能为（）A．航运B．水能C．灌溉D．养殖8．图中山脉走向大致为（）A．东北—西南走向B．东—西走向C．东南—西北走向D．南—北走向【答案】6．B 7．B 8．D【分析】6．据图可知，甲地海拔为1400-2000米，乙地海拔为3200-3800米，所以甲、乙两地高差为1200-2400米，B正确，ACD错误。
等高线地形图的判读一.绝对高度和相对高度1.绝对高度：指的是海拔，指地面某个地点高出海平面的垂直距离。
图中甲点的绝对高度为2500米，乙点的绝对高度为1000米，丙点的绝对高度为1800米，丁点的绝对高度为-500米。
2.相对高度：指地面某个地点高出另一个地点的垂直距离。
图中甲乙的相对高度为1500米，乙丙的相对高度为800米，丙丁的相对高度为2300米。
二.等高线地形图1.定义：地图上高程相等的各相邻点所连成的闭合曲线。
3.地形部位【补充】示坡线—为垂直于等高线的短线，且由海拔高处指向低处。
3.特殊地形的等高线地形图（1）火山口等高线地形图：火山口它通常位于火山的顶端，是一个圆形洼地。
①示坡线表示②数值表示（2）冲积扇地形图：冲积扇像个大的山脊，但在河流经过的地方，又可以看到小的山谷。
（3）沙丘等高线地形图：沙丘是在风力作用下由沙粒聚成的沙堆。
迎风坡凸而平缓，背风坡凹而较陡。
（4）风蚀蘑菇等高线地形图：在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
（5）峡谷等高线地形图：两山脊间的狭窄部分，是修建水库的最好选址。
（6）岱崮地貌等高线地形图：在等高线地形图中崮顶等高线稀疏，外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
（7）地上河等高线地形图：在地上河等高线图中表现为河道整体部分等高线向低海拔处凸出，而河床处等高线则向高海拔处凸出。
（8）梯田等高线地形图：表现为梯田田埂处等高线较密，田面平坦，等高线稀疏。
等高线平行，稀疏分组明显，海拔较低，等高距较小。
4.两条等高线之间闭合处等高线高度的确定如果两个点的海拔范围都是一个范围，则应先把两点的数值范围用大于号或小于号排列，然后同是大于号或小于号的基础上，对角相减就能得到两点的相对高度范围，如下图：300米＜A＜400米，100米＜B＜200米，则100米＜A-B＜300米。
5.陡崖处高度的计算方法首先从图中读出在陡崖处重合的等高线中最大值(H)、最小值(H)、等高距d和重合的等高线的条数n。
知识解析等高线地形图的判读等高线地形图判读的九点突破等高线地形图的判读一直是高考地理的重难点，本文旨在通过总结相关题型作答技巧，为同学们提供更系统的解题思维，希望能够对大家有所帮助。
【战略篇】等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结。
一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。
结论：中间高两侧低——山脊；中间低两侧高——山谷。
方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。
结论：凸高为谷，凸低为脊。
战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征:在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。
沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
三、有关定量计算：1.相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2.悬崖绝对高度的计算:1、悬崖崖顶的绝对高度：大≤H＜大＋Δd大：指重合等高线中高度最大的。
2、悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。
理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。

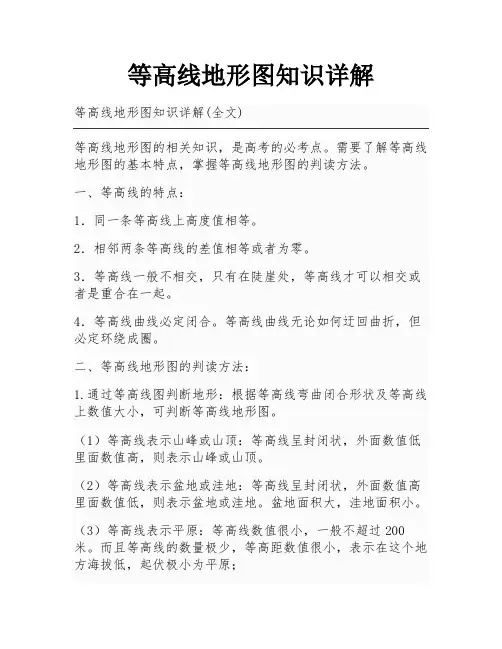

等高线地形图知识详解等高线地形图的相关知识，是高考的必考点。
需要了解等高线地形图的基本特点，掌握等高线地形图的判读方法。
一、等高线的特点：1．同一条等高线上高度值相等。
2．相邻两条等高线的差值相等或者为零。
3．等高线一般不相交，只有在陡崖处，等高线才可以相交或者是重合在一起。
4．等高线曲线必定闭合。
等高线曲线无论如何迂回曲折，但必定环绕成圈。
二、等高线地形图的判读方法：1.通过等高线图判断地形：根据等高线弯曲闭合形状及等高线上数值大小，可判断等高线地形图。
（1）等高线表示山峰或山顶：等高线呈封闭状，外面数值低里面数值高，则表示山峰或山顶。
（2）等高线表示盆地或洼地：等高线呈封闭状，外面数值高里面数值低，则表示盆地或洼地。
盆地面积大，洼地面积小。
（3）等高线表示平原：等高线数值很小，一般不超过200米。
而且等高线的数量极少，等高距数值很小，表示在这个地方海拔低，起伏极小为平原；（4）等高线表示高原：等高线的数值大，一般超过500米。
里面的等高线稀疏，边缘的等高线密集。
表示内部起伏小，边缘起伏大为高原。
（5）等高线表示山谷：等高线凸向高处则表示山谷，中心海拔较两侧海拔低即凸高为谷。
山谷为集水区，容易发育成河流，河流流向与等高线凸出方向相反。
（6）等高线表示峡谷：两侧是山脊，等高线对垒，中间是狭窄而且低平的河谷，则表示峡谷。
（7）等高线表示山脊：等高线凸向低处则表示山脊，中心海拔较两侧海拔高即凸低为脊，剖面呈倒V字型，成为分水岭，山脊两侧的水背向流。
（8）等高线表示鞍部：鞍部即两座山头之间的低凹部分，也叫山口。
两侧等高线闭合，且数值相等，剖面像骆驼背。
（9）等高线表示陡崖：两组等高线相交于一条短横线即表示陡崖。
陡崖上往往有示坡线表示坡度降低的方向，两组等高线实际上是一组，只不过在这里相交而已。
（10）等高线表示大陆和海洋：由于规定0米表示海平面，海岸线即陆和海之间的分界线，故在等高线地形图，0米线就是海岸线。
一、相对高度和绝对高度（海拔）地面某个地点高出海平面的垂直距离，叫海拔也叫绝对高度，如图中的甲地海拔为1500米；某个地点高出另一地点的垂直距离，叫做相对高度，如图中甲地高出乙地1000米。
二、等高线地形图（一）等高线的基本特征①等高线是高度相等的点的连线;②同线等高，同一条等高线上的各点等高;③等高距全图一致：等高距指两条相邻等高线之间的高度差;④等高线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合⑤根据等高线疏密，判断坡度陡缓：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡⑥除了陡崖，不同海拔高度的等高线不相交，不重合，不分支。
(1)山头与洼地♦山头:曲线内高外低,示坡线向外♦洼地:曲线内低外高,示坡线向内(2)山脊与山谷凸低为脊（中间高两侧低）凸高为谷（中间低两侧高）(3)鞍部：两个山头间的低凹处，一般也是两个山脊和两个山谷的会聚处。
(4)悬崖悬崖:多条等高线会合重叠在一起。
强调：分水线与集水线●雨水垂直于等高线、向下坡方向流淌。
因此，山脊线成为分水线、山谷线成为集水线。
●一系列山脊线可作为汇水范围的边界线。
附）陡崖高度的计算陡崖的判断：该图中崖顶高度、崖底高度和相对高度各是多少？相对高度与等高距之间的关系：（n-1) ×等高距≤h＜(n+1)×等高距1、根据等高线疏密，判断坡度陡缓：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡2、等高线的数值由中心向四周降低，表示为山地或丘陵3、等高线的数值由中心向四周升高，表示为盆地4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口7、两组山脊等高线对垒，中间是一道比较狭窄而低平的河谷或谷地，表示为峡谷8、判断两点间可否通视，可通过绘制地形剖面图判断(打出图3)9、除陡崖外，等高线是不能相交的（三）判读等高线的数值特征1、计算两点的相对高度和温度差读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）2、判别局部小范围闭合等高线的高度如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰，a剖面线法相邻的两条等值线之间的闭合等值线，其内部数值可以通过类似作“地形剖面图”的方法，看数值曲线变化趋势来判断其数值范围。
⑴水库大坝建设选择在河流峡谷处，原因：
①地处峡谷处，利于筑坝;②有盆地地形，蓄水量大.
⑵交通运输线路(铁路、公路)选择某地的理由：
等高线稀疏，地形坡度和缓，建设周期短，投资少，施工容易.
⑶确定某地为盆地，判断理由：
河流向中部汇集，表明地势中间低，四周高.
⑷引水工程选择某地，原因：该地地势较高，河水可顺地势自流.
⑸选择某地为梯田，理由：
该地地势平缓，坡度较小，在此开垦梯田，既扩大耕地面积，又利于水土保持，
达到生态、经济、社会效益的统一，实现可持续发展.
⑹登山选择某线路，原因：该地等高线稀疏，地形坡度较小，爬坡容易.。
