识读弱电图基础知识

教你怎样看懂弱电施工图？作为工程项目管理人员都有这样的一个疑惑，深入施工现场在跨专业去看其他专业图纸的过程很吃力，会造成理解不同、错误判断、导致错误指导施工及材料采购延误等，今天我将为大家简单讲解怎样看懂弱电施工图，我们以一套比较简单的办公楼为讲解案例。

流程1：我们看到的是图纸目录，通过图纸目录简单了解建筑物的层数，以及弱电施工包含的内容。

流程2：通过设计说明，我们了解供相应的弱电设计规范及相应施工材料。

流程3：通过图例说明，我们了解弱电平面图当中点位应用及安装高度等相关信息。

流程4：通过弱电竖向系统图，我们了解弱电每层终端应用的点位数量及穿管配线等相关信息。

根据以上各系统我们在单独讲解各系统看图和理解方法：有线电视系统图：流程1：通过有线电视系统图：1．我们了解有线电视主干线引自矿有线电视网主线是SYV-75-9同轴视频电缆埋地穿管SC-25镀锌钢管敷设至电视前端箱。

2．电视前端箱供电由走廊照明回路进行供电。

3．电视前端箱要进行有效的接地保护（并配置浪涌保护器）。

流程2：通过有线电视一层平面图：1．我们了解有线电视前端箱安装在一层楼梯间，通过图例说明了解到是暗装、安装高度为底边距地1.5米。

2．二层以上有线电视均由楼梯间隔墙垂直穿越至其他楼层。

3．根据一层平面图我们看到由室外引入主线、进入前端箱后窥出2组有线电视分别进入其末端点位。

通过有线电视一层平面图：1．通过平面图的查看2组有线电视分别进入平面图左右两个休息室其末端点位。

2．对应系统图上少了1个末端点位。

3．竖向系统图标注错误，可以将此处做为图纸会审问题，进行书面递交原设计单位待回复。

二至七层我们都可以使用此方法进行核对系统是否与平面图对应。

图解，教你看懂建筑弱电CAD图纸
对于初接触CAD图纸的小白来讲，看图纸两眼茫茫然，不知道从哪里下手，看哪里都五颜六色的，新手都这样。

老手能心无旁骛，直接定位到自己想看的内容。

不过，老手都是从新手走过来的。

下面介绍一下基本看图知识，记住这些内容，可以快速浏览图纸，找到自己想要的内容。

无论是纸片的还是电子版的图纸，对于平面图而言，图框、图名、建筑、轴网、设备、导线，这六部分一定要知晓，知晓了这些内容，图纸就好看了，也好理解了。

首先是图框，图纸的相关设计信息，如设计单位、建筑单位、设计人员、专业、楼号、图号、版本等等，大量信息都在上面，很多人看了一圈图纸，不知道这些图纸画的是谁，问题就在这里，没注意图框上的信息。

图名，图名一般标在图纸内容的下方，图名会明确告诉你这是一张什么内容的图纸，如“标准层弱电平面图”，同时也会告诉你出图比例，如1：100。

建筑平面图，反映的是建筑的信息，所以设备、导线的设计将依托于建筑平面图。

弱电平面图，反映弱电设备的信息，何种设备（需要看图例），设置在建筑的什么位置。

导线的敷设
本文由@进步号独家发布，转载请注明出处。

弱电系统⼯程图识图（⼀）⾸先了解什么是弱电，弱电是相对强电⽽⾔的。

强电系统的主要功能是实现能量的转换，如电能转换为光能，电能转换为机械能。

弱电系统的主要功能是实现信息的处理和信号的传输，通常弱电系统由很多的⼦系统构成。

⽐如我们常见的电话系统，门禁系统，⽹络系统，监控系统等都属于弱电系统的范畴。

弱电⼯程图是阐述弱电⼯程的结构和功能，描述弱电系统设备装置⼯作原理，提供安装接线和维护使⽤信息的施⼯图。

弱电项⽬的弱电⼯程图由以下⼏个部分组成。

（1）图纸⾸页1. 图纸⽬录2. 图例3. 设备明细表4. 设计说明（2）弱电系统图1.系统图由单线绘制，主要⽤来表述信号传输之间的关系，图中虚线所框住的范围为⼀个配电箱或控制柜。

2.系统图的标注需要格外留意，传输线路应标明：导线的型号，截⾯积，数量，敷设⽅式。

如果是穿管敷设，还要标明管材和管径。

如图 SYKV-75-9表⽰⽤的线材是聚⼄烯耦状射频同轴电缆阻抗为75欧姆线径为9mm（3）弱电平⾯图1.表⽰不同系统设备与线路的平⾯位置2.总弱电平⾯图上绘制出了系统的配电间，电缆线路，⼦系统设备等的位置3.⼦系统弱电平⾯图不能表述设备的具体位置，只能反应设备之间的相对位置（4）设备布置图（5）电路图（⼜称为电⽓原理图）（6）接线图（⼜称为⼤样图）（7）主要设备材料表及预算PS:阅读图纸时，还⾏应配合阅读《施⼯及检验规范》、《质量检验评定标准》、《弱电系统标准图例》等，其他相关标准。

（8）弱电设备及线路的标注⽅法我提这⾥简单的提⼀些便于我们理解记忆的技巧，举例如下：Sc :穿焊接钢管敷设S - steel-钢铁 C-cover-覆盖Pc:穿硬塑料管敷设P-plastic-塑料Tc电缆沟敷设T-trench-挖沟DB:直接埋设D direct 直接B bury 埋⼤多数⽅式敷设⽅式的英⽂缩写，都能找到对应的英语单词，如果能熟记这些符号能⼤⼤的提⾼看图效率。

今天就写到这⾥，有兴趣⼀起学习朋友可以加关注⼀起交流。

教你看懂弱电工程图纸弱电智能化设计和施工，必定会涉及到图纸。

所以首先，了解弱电图纸的图标很重要。

标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。

安防人要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

如何看一个图纸？弱电君简单的说一下：1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。

下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管1导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关4另外还一部分安防产品图标。

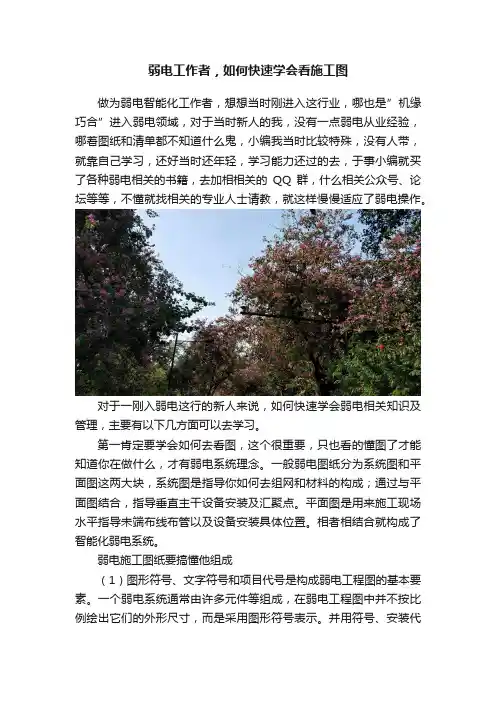

弱电工作者，如何快速学会看施工图做为弱电智能化工作者，想想当时刚进入这行业，哪也是”机缘巧合”进入弱电领域，对于当时新人的我，没有一点弱电从业经验，哪着图纸和清单都不知道什么鬼，小编我当时比较特殊，没有人带，就靠自己学习，还好当时还年轻，学习能力还过的去，于事小编就买了各种弱电相关的书籍，去加相相关的QQ群，什么相关公众号、论坛等等，不懂就找相关的专业人士请教，就这样慢慢适应了弱电操作。

对于一刚入弱电这行的新人来说，如何快速学会弱电相关知识及管理，主要有以下几方面可以去学习。

第一肯定要学会如何去看图，这个很重要，只也看的懂图了才能知道你在做什么，才有弱电系统理念。

一般弱电图纸分为系统图和平面图这两大块，系统图是指导你如何去组网和材料的构成；通过与平面图结合，指导垂直主干设备安装及汇聚点。

平面图是用来施工现场水平指导未端布线布管以及设备安装具体位置。

相者相结合就构成了智能化弱电系统。

弱电施工图纸要搞懂他组成（1）图形符号、文字符号和项目代号是构成弱电工程图的基本要素。

一个弱电系统通常由许多元件等组成，在弱电工程图中并不按比例绘出它们的外形尺寸，而是采用图形符号表示。

并用符号、安装代号来说明弱电装置、设备和线路的安装位置、相互关系和敷设方法等。

（2）弱电系统主要是由弱电设备和弱电连接线构成，所以弱电设备和弱电连接线是弱电工程图描述的主要内容。

（3）位置布局法和功能布局法是弱电工程图中两种最基本的布局方法。

（4）弱电设备和线路在平面图中用图例表示，其空间位置不用立面图表示，而是在平面图上标注安装标高或用施工说明来表示。

（5）要看图纸目录、图例、施工说明和设备材料明细表。

（6）要熟悉国家统一的图形符号、文字符号和项目代号。

（7）弱电工程图是用来准备材料、组织施工、指导施工。

必须了解安装施工图册和国家规范。

（8）各种弱电图结合起来，注意看图顺序。

（9）弱电施工要与土建工程及其他分包单位配合进行，分清楚施工工序。

看不懂图纸影响施工？建筑弱电施工图识读宝典，技巧全部教你速成看不懂图纸影响施工？建筑弱电施工图识读宝典，技巧全部教你速成随着经济的稳步发展，建筑业已经成为了当前最具有活力的一个行业，而随着现代通信与信息技术、计算机网络技术、现代建筑电气及控制技术、智能控制技术的发展及相互结合、相互渗透，建筑智能化信息化技术也在迅速发展，技术内容越来越丰富，复杂程度也越来越高。

因此，快速、准确地识读弱电工程施工图作为一项重要的基本技能，成为提高建筑电气工程以及智能建筑工程从业人员技术水平的必由之路。

《建筑弱电施工图识读宝典》，在进行简要基础知识介绍后，通过大量的工程施工实例图，辅以文字说明，着重介绍施工图的绘制和识读方法。

其表现形式新颖、易于理解、便于执行，方便大家抓住主要问题，及时查阅和学习。

弱电图纸看不懂？建筑弱电施工图识读速成宝典，海量现场实例图详解建筑弱电施工图识读宝典，海量实用技巧本书内容涵盖面广泛、资料丰富，并提供了大量工程实例，进行了较深入人的分析，突出了系统性和实用性的原则。

建筑弱电施工图识读宝典，海量实用技巧大公开海量工程施工实例图，加以文字详解，简单易懂清晰明了本书详细阐述了建筑弱电工程施工图识读的常用方法及识读技巧，主要内容包括建筑弱电工程图识读基本知识、消防系统施工图识读、安防系统施工图识读、有线电视系统施工图识读、电话通信系统施工图识读、广播音响系统施工图识读、综合布线系统施工图识读。

第二章消防系统施工图识读消防报警系统平面图识读第三章安防系统施工图识读无论是设计人员、施工人员还是工程管理人员，都必须掌握弱电工程图的识读基本技能，这样既有助于施工的顺利进行，也有助于提高工程施工质量和施工效率。

《建筑弱电施工图识读宝典》，具有很强的针对性和适用性，可以帮助大家快速掌握工程制图的基本知识，掌握适当的工程图识图技巧。

停车场管理系统营业监控系统平面图第四章有线电视系统施工图识读有线电视系统图识读弱电施工图的识读，是我们工程人必备的技能，虽然图纸较为复杂，但是只要找对方法和技巧也是很简单的！建筑弱电施工图识读宝典，海量施工现场图片+详细的文字说明，展示形式简单清晰，内容通俗易懂，推荐工程人人手一份哟！。
