架线施工的基本知识架线施工的基本知识架线施工是送电线路三大工序(基础、杆塔、架线通常称为三大工序)中技术要求高、方式难度大的一道工序，为了保证架线操作方法的正确，架线后的施工质量符合GBJ223-1990要求，施工人员应掌握与架线施工有关的基本知识。
线路敷冰,在设计时需要计算比载，常用的比载,有如下7中:1,自重比载，2,冰重比载,3.导线自重和冰重比载，4.无冰时导线风压比载.5,覆冰时的风压比载.6,无冰有风时的综合比载.7,有冰有风时的综合比载.、送电线路设计选用的气象条件气象条件是送电线路基础、杆塔、架空线设计的基本前提。
较长的送电线路或者有大跨越的送电线路，往往不止一种气象条件，而是两种、三种或更多种的气象条件。
气象条件的内容主要表现在最大风速、最低气温、覆冰厚度等三个指标。
只有懂得设计选用的气象条件，才能正确使用机电安装图中的安装曲线。
二、比载比载是架空线单位长度(m)、单位截面积(mm)所承受的荷载，以g表示，其单位为N/(m • mm i)。
在进行架空线的机械计算时，其自重、冰重和风压等均用比载表示。
架空线的比载有七种。
(1)自重比载g i。
设架空线的线密度q(kg/m)，架空线的计算面积为S (mr i)，其自重比载为(本篇凡使用g i，含义相同时不另说明，也可以用g代替g i)g i = 9.807 q或9.80665s(2)冰重比载g2。
计算时假定沿线所复冰层厚度相等，同时取冰的密度等于0.0009kg/cm3。
设冰层厚度为b(mm),架空线外径为d(mm),当覆冰厚度已知时覆冰的体积V =二 2 2-d b -d2h b(d b) 则：g:＞：b(d b)g g2 = 27.73地①x 10-3A s(1(3) 自重和冰重的综合比载g3 为g3 = g i + g2(2)(4) 风压比载g4。
架空线上无冰时，作用于线上的风压按下式计算(3)式中W ―― 无冰时，作用于每米线材上的风压，N/m ;a —— 风速不均匀系数。

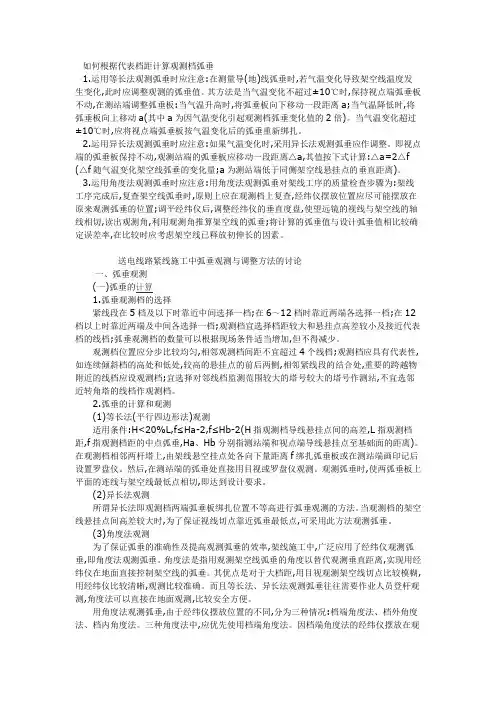

如何根据代表档距计算观测档弧垂1.运用等长法观测弧垂时应注意:在测量导(地)线弧垂时,若气温变化导致架空线温度发生变化,此时应调整观测的弧垂值。
其方法是当气温变化不超过±10℃时,保持视点端弧垂板不动,在测站端调整弧垂板:当气温升高时,将弧垂板向下移动一段距离a;当气温降低时,将弧垂板向上移动a(其中a为因气温变化引起观测档弧垂变化值的2倍)。
当气温变化超过±10℃时,应将视点端弧垂板按气温变化后的弧垂重新绑扎。
2.运用异长法观测弧垂时应注意:如果气温变化时,采用异长法观测弧垂应作调整。
即视点端的弧垂板保持不动,观测站端的弧垂板应移动一段距离△a,其值按下式计算:△a=2△f (△f随气温变化架空线弧垂的变化量;a为测站端低于同侧架空线悬挂点的垂直距离)。
3.运用角度法观测弧垂时应注意:用角度法观测弧垂对架线工序的质量检查步骤为:架线工序完成后,复查架空线弧垂时,原则上应在观测档上复查,经纬仪摆放位置应尽可能摆放在原来观测弧垂的位置;调平经纬仪后,调整经纬仪的垂直度盘,使望远镜的视线与架空线的轴线相切,读出观测角,利用观测角推算架空线的弧垂;将计算的弧垂值与设计弧垂值相比较确定误差率,在比较时应考虑架空线已释放初伸长的因素。
送电线路紧线施工中弧垂观测与调整方法的讨论一、弧垂观测(一)弧垂的计算1.弧垂观测档的选择紧线段在5档及以下时靠近中间选择一档;在6～12档时靠近两端各选择一档;在12档以上时靠近两端及中间各选择一档;观测档宜选择档距较大和悬挂点高差较小及接近代表档的线档;弧垂观测档的数量可以根据现场条件适当增加,但不得减少。
观测档位置应分步比较均匀,相邻观测档间距不宜超过4个线档;观测档应具有代表性,如连续倾斜档的高处和低处,较高的悬挂点的前后两侧,相邻紧线段的结合处,重要的跨越物附近的线档应设观测档;宜选择对邻线档监测范围较大的塔号较大的塔号作测站,不宜选邻近转角塔的线档作观测档。
弛度观测1 观测档的选择原则：（1）观测档尽量选择档距较大、高差较小的档；有重要交叉跨越的档应尽量选为观测档，或选其邻档；观测站应选择能见度好，对邻近线档监测范围较大桩号。
（2）紧线段在5档及以下时，靠近中间选1档；紧线段在6~12档时，靠两端各选一档；紧线段在12档以上时，靠两端及中间各选一档。
弧垂观测档的数量可以根据现场条件适当增加，但不得减少。

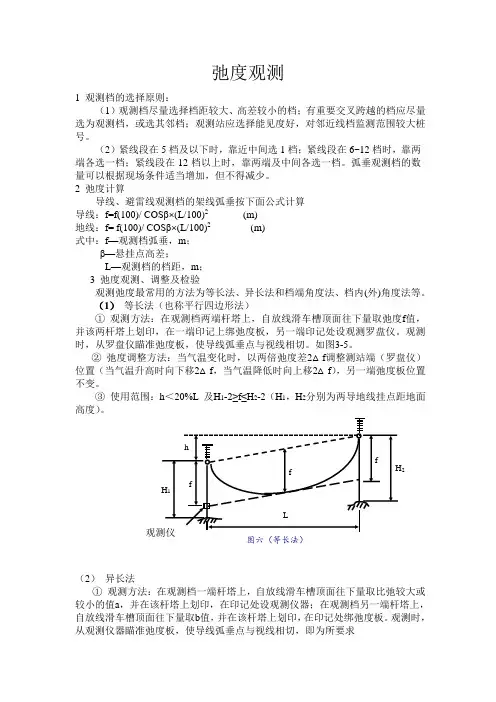

2 弛度计算导线、避雷线观测档的架线弧垂按下面公式计算导线：f=f(100)/ COSβ×(L/100)2 (m)地线：f= f(100)/ COSβ×(L/100)2 (m)式中：f —观测档弧垂，m ；β—悬挂点高差；L —观测档的档距，m ；3 弛度观测、调整及检验观测弛度最常用的方法为等长法、异长法和档端角度法、档内(外)角度法等。
（1） 等长法（也称平行四边形法）① 观测方法：在观测档两端杆塔上，自放线滑车槽顶面往下量取弛度f 值，并该两杆塔上划印，在一端印记上绑弛度板，另一端印记处设观测罗盘仪。
观测时，从罗盘仪瞄准弛度板，使导线弧垂点与视线相切。
如图3-5。
② 弛度调整方法：当气温变化时，以两倍弛度差2△f 调整测站端（罗盘仪）位置（当气温升高时向下移2△f ，当气温降低时向上移2△f ），另一端弛度板位置不变。
③ 使用范围：h ＜20%L 及H 1-2≥f≤H 2-2（H 1，H 2分别为两导地线挂点距地面高度）。

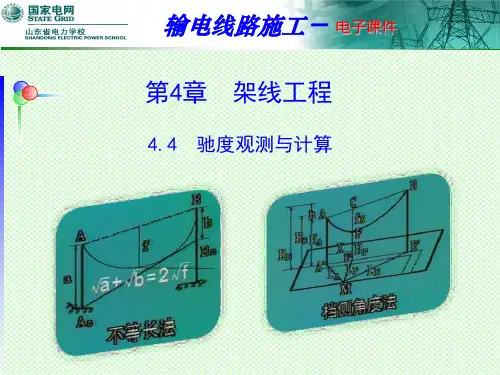

（2） 异长法① 观测方法：在观测档一端杆塔上，自放线滑车槽顶面往下量取比弛较大或较小的值a ，并在该杆塔上划印，在印记处设观测仪器；在观测档另一端杆塔上，自放线滑车槽顶面往下量取b 值，并在该杆塔上划印，在印记处绑弛度板。
观测时，从观测仪器瞄准弛度板，使导线弧垂点与视线相切，即为所要求 f f f 图六（等长法）h 观测仪 H 2 H 1L的弛度。
如图3-6。
b 或a 值按右式计算： 或 。
② 弛度调整方法：当气温变化时，以△a 调整测站端（罗盘仪）位置（当气温升高时向下移△a ，当气温降低时向上移△a ），另一端弛度板位置不变。
导线张力＝导线应力＊导线截面积
导线应力＝导线计算拉断力/（导线截面积＊安全系数）
导线计算拉断力：(由导线的各参数决定的，固有的)
导线额定坑拉力:(由导线的各参数决定的,固有的)
放松系数、允许档距、极限档距
如果某档距架空线弧垂最低点的应力为许用就应力，高悬挂点的应力大于最大允许值时，这时采取放松架空线以降低设计应力。
若放松后悬挂点应力保持最大允许值,此时最低点应力低于许用应力，此时的最低点应力与最低点许用应力的比值叫放松系数。
这种情况下的档距称为该放松系数下的允许档距。
随着放松系数的减小,允许档距也在增大，到一定的时候允许档距不再增大反而减小。
由放松系数所能得到的允许的最大值称为极限档距。
探究线路架设中弛度的观测与调整摘要：线路架设密切关系着某一线路表现出来的松弛状态。
弛度是否适当，是线路质量查验的侧重指标。
辨识弛度并着手调整这样的弛度，是架线流程内的必备步骤，它能缩减返工，提升原有的经济成效。
本文探析了线路布设之中的弛度测定步骤，摸索调整思路。
关键词：线路架设；弛度观测；调整线路搭建之中，放紧线被归类为必备步骤；管控线路弛度，是放紧线范畴内的侧重程序。
架设线路时，查验弛度必备的多样步骤都应被考量，辨识施工时段内的疑难点。
线路弛度关系着的要素含有区域气象、架设现场温度、杆塔高度档距。
随时测得这一弛度状态，以便着手调整。
一、概要观测思路（一）初始预备步骤依照拟定好的规格来布设临时的拉线，有着耐张特性的这类杆塔在着手架设时，要随时查验横担，不可出现扭曲。
确保滑轮灵活，增添滑轮配件的稳固特性。
反复慎重查验各类档距、杆塔彼此高差，算得精准弛度。
在这之后，着手绑定必备的弛度板。
后续紧线时，应首先设定地线，随后设定中线、配套的边缘导线。
整个流程中，应确认旗语顺畅[1]。
（二）筛选观测途径常规观测时，可筛选的途径包含异常角度这样的方法、角度法及等长法。
选出来的耐张段内，含有若干观测点。
这种状态下，应顺着导线布设好的牵引方向，从后侧依次予以观测。
对比来看，异常角度方法凸显了便捷及精准的优势，运算速率很快。
观测运算时，应考量垂直角特有的最低数值、观测档配有的这类角度、观测之中的档距。
从拟定好的悬点直至测定中心，测得间隔距离。
此外，还应测得垂弧、观测角特有的切线。
二、观测中的划印划印是否精准，关系着后续架设的弧度质量。
完成测定以后，应在偏短时段中着手予以划印，以此缩减彼此档距特有的运动偏差、后续蠕变效应。
施工之中惯于忽略这一步骤，没能及时划印。
实际上，调和了最适宜的尺度以后，即可在周边方位的导线之上设定这类印记。
经过目测以后，拟定高空标识。
划印完毕以后，有时会发觉三相线并不平顺。
这是由于，耐张特性的挂线、设定好的悬挂点彼此带有某一差值[2]。

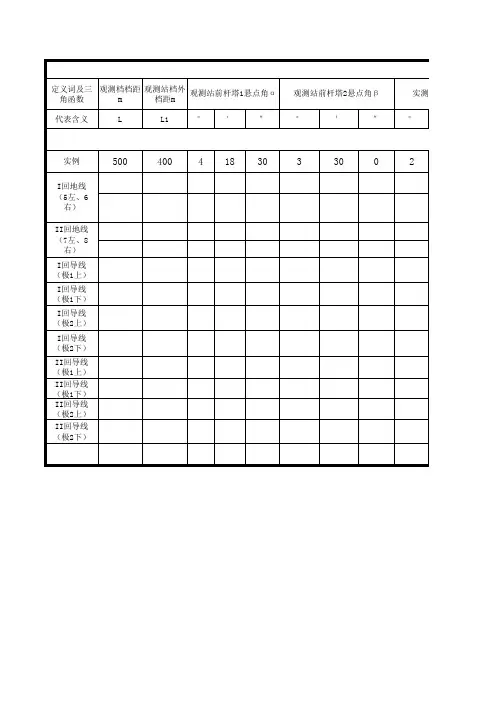

![[架线]导地线各种弧垂的含义及计算方法（附计算表格），彻底弄懂弧垂](https://uimg.taocdn.com/d68a65cb185f312b3169a45177232f60ddcce7e5.webp)
[架线]导地线各种弧垂的含义及计算方法（附计算表格），彻底弄懂弧垂01-导地线各种弧垂的含义弧垂，又叫弛度，行业外叫“挠度”。
一般定义为：导线悬挂曲线上任意一点到两侧悬挂点连线之间的垂直距离（即任意点弧垂）。
在工程设计、施工、运行中，涉及到观测弧垂、竣工弧垂、平视弧垂（分小平视弧垂和大平视弧垂）、任意点弧垂、最大弧垂、中点弧垂和百米弧垂等诸多术语。
我们施工平时常用的弧垂，有观测弧垂、竣工弧垂、百米弧垂。
为方便初学者使用，将各种弧垂的含义逐一解释如下。
1）观测弧垂，就是某一温度下，现场观测时需要达到的弧垂。
高差不大的情况下，观测弧垂=竣工弧垂，只有连续倾斜地形工况下，才需要区分观测弧垂和竣工弧垂。
施工时，需要根据设计图纸要求，先计算竣工弧垂，然后根据计算出来的竣工弧垂，进一步计算出观测弧垂和线夹安装位置调整值（俗称“爬山值”）。
当导地线弧垂稳定达到观测弧垂时，停止紧线，开始进行附件安装，直线塔附件安装时，需要对线夹安装位置进行调整，也就是说线夹安装的位置不一定是导线与滑车的中心，正常线夹安装完毕，悬垂串应呈竖直状态，各档的弧垂由观测弧垂值变成竣工弧垂值。
观测弧垂、紧线弧垂、施工弧垂，基本上都是同一个意思。
孤立档的观测弧垂，在以前，孤立档或构架档紧线，是一端挂好耐张瓷瓶串，然后在另一端不带瓷瓶串紧线，弧垂紧到设计所规定的紧线弧垂时，再将耐张瓷瓶串挂到导线上，由于瓷瓶串自重比载往往比导线重很多，弧垂会发生变化。
紧线完毕挂耐张串前的弧垂，称之为观测弧垂、紧线弧垂或施工弧垂，两侧瓷瓶串均安装完毕后的弧垂，叫竣工弧垂。
如今的紧线施工工艺，是两端均带瓷瓶串紧线，其中一端事先压接完毕，另一端通过卡线器、钢丝绳短套临时与瓷瓶串金具连接，紧线完毕画印、断线压接，然后过牵引挂到金具上，弧垂直接定型，直接达到竣工弧垂。
2）竣工弧垂，附件安装完毕之后的弧垂值，是与观测弧垂、紧线弧垂、施工弧垂相对而言的。
通过上面观测弧垂的阐述，相信大家已经有了初步的理解。
一、水平档距和水平荷载在线路设计中，对导线进行力学计算的目的主要有两个：一是确定导线应力大小，以保证导线受力不超过允许值；二是确定杆塔受到导线及避雷线的作用力，以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果，以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲，这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载，则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线，由于风压作用而引起的水平荷载将由两侧杆塔承担。

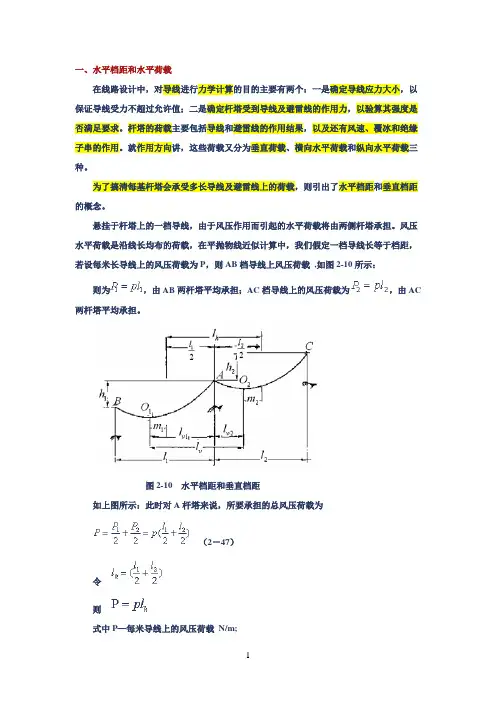

风压水平荷载是沿线长均布的荷载，在平抛物线近似计算中，我们假定一档导线长等于档距，若设每米长导线上的风压荷载为P，则AB档导线上风压荷载,如图2-10所示：则为，由AB两杆塔平均承担；AC档导线上的风压荷载为，由AC 两杆塔平均承担。
图2-10水平档距和垂直档距如上图所示：此时对A杆塔来说，所要承担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载N/m;—杆塔的水平档距，m;—计算杆塔前后两侧档距，m;Ｐ—导线传递给杆塔的风压荷载，N。
因此我们可知，某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为只是悬挂点接近等高时，一般用式其中单位长度导线上的风压荷载p，根据比载的定义可按下述方法确定，当计算气象条件为有风无冰时，比载取g4，则p=g4S；当计算气象条件为有风有冰时，比载取g5，则p=g5S，因此导线传递给杆塔的水平荷载为：无冰时（2－48）有冰时（2－49）式中S—导线截面积，mm2。
二、垂直档距和垂直荷载如图2-10所示，O1、O2分别为档和档内导线的最低点，档内导线的垂直荷载（自重、冰重荷载）由B、A两杆塔承担，且以O1点划分，即BO1段导线上的垂直荷载由B杆承担，O1A段导线上的垂直荷载由A杆承担。
谈架空线路弧垂观测及多档连续紧线的施工计算摘要：输配电网络涉及面广、影响面大，是重要的公用基础设施，它直接关系到工农业生产、市政建设及广大人民生活等安全可靠供电的需要。
如何正确确定架空线的松紧程度，使其在运行中任何气象条件下的应力都不超过最大使用应力，且满足耐振条件，使导线任何点对地面、水面和被跨越物之间的距离符合设计要求，保证运行的安全尤为关键。
本文从实际工作出发，浅谈架空线路弧垂观测及多档连续紧线的施工计算。
关键词：架空线路;弧垂;观测;施工;计算导线和避雷线的架设安装，是在不同气温下进行的。
施工紧线时需要用事前做好的安装曲线，查出各种施工气温（无冰无风）下的弧垂，以确定架空线的松紧程度，使其在运行中任何气象条件下的应力都不超过最大使用应力，且满足耐振条件，使导线任何点对地面、水面和被跨越物之间的距离符合设计要求，保证运行的安全。
弧垂观测表应有计算人、校核人及审定人签字生效。
1观测档的选择弧垂观测档的选择应符合下列规定：（1）紧线段在5档及以下时靠近中间选择一档；（2）紧线段在6-12档时靠近两端各选一档；（3）紧线段在12档以上时靠近两端及中间各选择一档；（4）观测档宜选择档距较大和悬挂点高差较小及接近代表档距的线档；（5）弧垂观测档的数量可以根据现场条件适当增加，但不得减少。
（6）观测档位置应分布比较均匀，相邻观测档间距不宜超过4个线档。
（7）观测档应具有代表性。
如连续倾斜档的高处和低处，较高悬挂点的前后两侧，相邻紧线段的结合处，重要跨越物附近的线档应设观测档。
（8）宜选择对邻近线档监测范围较大的塔号作测站。
不宜先邻近转角塔的线档作观测档。
2弧垂的计算1）以耐张段作为紧线段的观测档弧垂计算（1）观测档的导（地）线悬挂点等高，且弧垂较小（即政党张力）时，依据导（地）线应力曲线图计算弧垂。
导（地）线应力曲线为σ=f（ldb），因此应根据观测档所在耐张段的代表档距ldb查不同温度下（一般是每变化5O有一条曲线）的紧线应力σdb，然后按下式计算观测档的弧垂（2-1）式中f----观测档的弧垂,mg1----导（地）线的自重比载，N/（m.mm2）l----观测档的档距,mσdb---观测档所在耐张段的代表应力,N/ mm2（2）依据导（地）线百米档距弧垂曲线计算观测档弧垂。
导线的安装计算一、导线安装曲线计算导线的安装曲线又称架线弧垂曲线，该曲线的功能是用于确定导线在杆塔上的松弛程度。
下面介绍它的制作过程。
1．导线安装气象条件安装气象条件是指线路施工紧线时的气象条件。
线路施工时，杆塔组立完成后，即进行放线，放线时是把导线放入滑轮中，然后可进行紧线，紧线也就是架线。
线路架线时则必然伴有相应的气象条件，但紧线时一般不在大风下进行，且未架线时导线上必无冰。
因此架线气象条件为：无风，无冰和施工时的实际气温，即比载为和相应的温度t。
2.架线应力和架线弧垂前面提到,在导线安装后,当气象条件变化时,在任何可能危险的气象条件下, 导线应力不得超过相应的控制应力。
这个问题的解决靠适当选择导线安装(紧线)时的弧垂来解决：以控制气象条件和控制应力为已知状态,用状态方程求出架线气象条件下导线的应力和弧垂,称为架线应力和架线弧垂。
按求的导线架线应力和弧垂来架线,即可保证在任何气象条件下, 导线应力不超过控制应力。
因为按计算的架线应力和弧垂把导线架好后,则架线气象条件和架线应力即为导线的初始状态,以后导线即以这一状态为已知随气象条件的改变而改变。
就可以以这一已知状态为已知,求其它气象条件下导线的应力。
显然,求出控制气象条件下的导线应力恰为控制应力(状态方程的可逆性),而求出其它气象条件下的导线应力均小于其控制应力,从而保证导线应力不超过控制应力。
3．导线安装曲线计算所谓导线安装曲线就是以横坐标为档距，以纵坐标为弧垂和应力、利用导线的状态方程式，将不同档距、不同气温时的弧垂和应力绘成曲线，该曲线供施工安装导线使用，并作为线路运行的技术档案资料。
导线和避雷线的架设，是在不同气温下进行的。
施工前紧线时要用事前做好的安装曲线，查出各种施工气温下的孤垂，以确定架空线的松紧程度，使其在运行中任何气象条件下的应力都不超过最大使用应力，且满足耐振条件下，使导线任何点对地面及被跨越物之间的距离符合设计要求，保证运行的安全。
浅谈输电架线线路施工弧垂的计算机算法发布时间：2022-01-05T02:58:39.762Z 来源：《中国电业》2021年22期作者：冯小伟[导读] 在实际的输电线路施工当中，利用查表法计算线路弧垂冯小伟苏州电力建设工程有限公司江苏苏州 215000摘要：在实际的输电线路施工当中，利用查表法计算线路弧垂，极易造成人为误差和客观误差，而且有时无可用架线曲线表可查，这都给工程施工造成了很大的困难。
为此，本文我们尝试利用计算机辅助办公程序Office中的Excel，将弧垂计算利用其很简单明了，而且精确快捷的计算出来。
关键词：输电线路弧垂算法架空送电线路的弧垂，又称弛度，准确定义为线路档距中央导线的中点至导线两悬挂点连线的垂直距离。
在实际线路施工工程中，往往设计单位给出施工单位的架线弧垂以百米弧垂曲线表的形式出现，需要在查阅图纸后进行一系列的手工计算才能得出，这样就需要我们施工技术人员在施工时要认真查其架线曲线表，稍不注意就会产生工程人为误差；而且由于判读百米弧垂系数有误差，极易使计算出的弧垂不精确，造成工程客观误差。
而对于近年来老线路改造增多的情况，由于是运行多年的旧线路，我们施工时很多情况下原始施工材料不全，尤其是原始线路架线曲线遗失，这给施工造成很大的困难。
下边我们就先从有关线路弧垂的基础理论着手，来讨论其算法。
一．输电架空线路计算弧垂理论基础要计算弧垂，首先要计算出每一个耐张段的代表档距。
第一步要计算出图纸给定气象条件下导线的荷载P1— P7(具体计算过程以后结合LGJ-240/30导线弧垂计算的实例予以说明)。
第二步是计算临界档距及判定有效的临界档距，第二步在整个计算过程中起着决定性的作用。
输电架空线路导线的应力会随着气象条件的变化及档距的变化而发生变化，在各种影响条件均变化的情况下导线的应力将无法确定。
但是，如果我们规定在某种特定地气象环境下架空输电线路导线的应力不允许超过某值，那么我们所规定的的特定的气象条件及在此条件下计算出的导线应力可以作为计算其他各种气象条件导线应力的限定条件。
一、火仄档距战火仄荷载之阳早格格创做正在线路安排中，对付导线举止力教估计的手段主要有二个：一是决定导线应力大小，以包管导线受力没有超出允许值；二是决定杆塔受到导线及躲雷线的效率力，以验算其强度是可谦脚央供.杆塔的荷载主要包罗导线战躲雷线的效率截止，以及另有风速、覆冰战绝缘子串的效率.便效率目标道，那些荷载又分为笔曲荷载、横背火仄荷载战纵背火仄荷载三种.< ShowPositionControls="0" ShowControls="1" invokeURLs="-1" volume="50" AutoStart="0" ShowStatusBar="1"> 为了搞浑每基杆塔会启受多少导线及躲雷线上的荷载，则引出了火仄档距战笔曲档距的观念.悬挂于杆塔上的一档导线，由于风压效率而引起的火仄荷载将由二侧杆塔背担.风压火仄荷载是沿线少均布的荷载，正在仄扔物线近似估计中，咱们假定一档导线少等于档距，若设每米少导线上的风压荷载为P，则AB档导线上风压荷载,如图2-10所示：则为，由AB二杆塔仄衡背担；AC档导线上的风压荷载为，由AC二杆塔仄衡背担.图2-10火仄档距战笔曲档距如上图所示：此时对付A杆塔去道，所要背担的总风压荷载为（2－47）令则式中P—每米导线上的风压荷载N/m;—杆塔的火仄档距，m;—估计杆塔前后二侧档距，m;Ｐ—导线传播给杆塔的风压荷载，N.果此咱们可知，某杆塔的火仄档距便是该杆二侧档距之战的算术仄衡值.它表示有多少导线的火仄荷载效率正在某杆塔上.火仄档距是用去估计导线传播给杆塔的火仄荷载的.庄重道去,悬挂面没有等下时杆塔的火仄档距估计式为不过悬挂面交近等下时，普遍用式其中单位少度导线上的风压荷载p，根据比载的定义可按下述要领决定，当估计局里条件为有风无冰时，比载与g4，则p=g4S；当估计局里条件为有风有冰时，比载与g5，则p=g5S，果此导线传播给杆塔的火仄荷载为：无冰时（2－48）有冰时（2－49）式中S—导线截里积，mm2.二、笔曲档距战笔曲荷载如图2-10所示，O1、O2分别为档战档内导线的最矮面，档内导线的笔曲荷载（自沉、冰沉荷载）由B、A二杆塔背担，且以O1面区分，即BO1段导线上的笔曲荷载由B 杆背担，O1A段导线上的笔曲荷载由A杆背担.共理，AO2段导线上的笔曲荷载由A杆背担，O2C段导线上的笔曲荷载由C杆背担.正在仄扔物线近似估计中，设线少等于档距，即则(2-50)式中G—导线传播给杆塔的笔曲荷载，N；g—导线的笔曲比载，N/m.mm2；—估计杆塔的一侧笔曲档距分量，m；—估计杆塔的笔曲档距，m；S—导线截里积， .由图2-10不妨瞅出，估计笔曲档距便是估计杆塔二侧档导线最矮面O1、O2之间的火仄距离，由式(2-50)可知，导线传播给杆塔的笔曲荷载与笔曲档距成正比.其中m1、m2分别为档战档中导线最矮面对付档距中面的偏偏移值，由式(2-38)可得分离图2-10中所示最矮面偏偏移目标，A杆塔的笔曲档距为概括思量百般下好情况，可得笔曲档距的普遍估计为(2-51)式中g、σ0—估计局里条件时导线的比载战应力，N/m.mm2；MPa ；h1、h2—估计杆塔导线悬面与前后二侧导线悬面间下好，m.笔曲档距表示了有多少导线的笔曲荷载效率正在某杆塔上.式(2-51)括号中正背的采用准则：以估计杆塔导线悬面下为基准，分别瞅测前后二侧导线悬面，如对付圆悬面矮与正，对付圆悬面下与背.式(2-50)中导线笔曲比载g应按估计条件采用，如估计局里条件无冰，比载与g1，有冰，比载与g3，而式(2-51)中导线比载g为估计局里条件时概括比载.笔曲档距是随局里条件变更的，所以对付共一悬面，所受笔曲力大小是变更的，以至大概正在某一局里条件受下压力效率，而当局里条件变更后，正在另一局里条件则大概受上拔力效率.【例2-2】某一条110KV输电线路，导线为LGJ—150/25型，导线截里积为S=2，线路中某杆塔前后二档安插如图2-11所示，图2-11例2-2示企图导线正在自沉战大风局里条件时导线的比载分别为g1＝34.047×10-3 N/m.mm2；g4＝44.954×10-3 N/m.mm2；g6＝56.392×10-3 N/m.mm2.试供：(1)若导线正在大风局里条件时应力σ0=120MPa，B杆塔的火仄档距战笔曲档距各为多大？效率于悬面B的火仄力战笔曲力各为多大？(2) 当导线应力为多大时，B杆塔笔曲档距为正值？解：火仄档距笔曲档距火仄力笔曲力正在本例中，B悬面二侧笔曲档距分量分别为所以，那时笔曲力估计截止为背值，证明目标进与，即悬面B受上拔力效率.按式(2-50)战图2-11所示情况，央供>0，即导线应力正在此不妨瞅到，正在比载没有变时，对付于矮悬面，笔曲档距随应力减少而减小，反之，对付下悬面则笔曲档距随应力减少而删大.确切天道，笔曲档距随局里条件变更是由应力战比载的比值决断的，对付矮悬面，正在最大的局里条件时笔曲档距最小，对付下悬面为，正在最大的局里条件时笔曲档距最大.代表档距代表档距=档内各档距三次圆之战，除以档内各档距之战，之后启根号代表档距=√((〖L1〗^3+〖L2〗^3……〖+Ln〗^3)/(L1+L2……+Ln))。
浅谈弛度观测的几种方法摘要：架空输电线路弧垂的变化直接影响到杆塔的自身强度以及沿线的交叉跨越距离，最终影响线路的整体安全运行，因此选择合理的观测方法，减小施工误差，在施工中尤为重要。
关键词：弛度观测方法0.引言：架空输电线路上的弧垂，又称弛度，准确定义为架空线两悬挂点连线的中点铅垂线至架空线的距离。
当导线受外界温度变化的影响时，将引起导线的伸长或收缩，而导线上的荷载的变化将引起导线的弹性变形。
这两种现象都使导线的长度发生变化，当档距一定时，导线的长度即使发生很微小的变化，也会导致导线张力和弧垂发生很大的变化。
导线的长度缩短，将使导线张力增大，弧垂减小，降低导线机械强度安全系数；反之，导线伸长，将使导线张力减小，弧垂增大，导线机械强度安全系数增大，但对被跨越物安全距离减少。
因此在送电线路架线施工中，弧垂的准确观测显得尤为重要。
1.驰度观测的一般规定1.1弛度观测档的选择应符合下列规定：1.1.1紧线段在5档及以下时，靠近中间选择一档。
1.1.2紧线段在6~12档时，靠近两端各选择一档。
1.1.3紧线段在12档及以上时，靠近两端及中间各选择一档。
1.1.4观测档应尽量选择在档距较大和架空线悬挂点间高差较小的地方，当地形特殊时，应适当增加观测档。
1.2观测弛度应使用温度计，实测气温应是以代表导线或避雷线的真实情况；由于所处的地形、光照位置的不同温度计读数不一定相同，此时一般可按平均温度进行观测。
2.弛度观测法的选择原则2.1弛度观测档档距在500米以内；且档内弛度最低点在两杆（塔）基面连线以上大于2米者，可采用等长法或异长法进行观测。
2.2两杆（塔）基面连线以上小于2米或在连线以下时；可采用角度法或平视法进行观测。
3.弛度计算基本公式3.1观测档架空线未联耐张绝缘子串，当悬挂点高差h〈10%l时，档距中点的垂度00 = l2g/8σ =（l/ldb ）2db3.2观测档架空线未联耐张绝缘子串，当悬挂点高差h〉10%l时，档距中点的垂度0φ = （l/ldb ）2db/cosψ上式中：φ—观测档架空线悬挂点高差角。
