档端角度法看弧垂计算

f D-----代表档距弧垂（m）L D-----代表档距（m）L观-----观测档档距【实际（m）】『θ为仪器看对面一基挂线点的角度』挂点高差：Φ=tg-1（h/L观）注：h为基与基的高差。

f =f D/(cosΦ)＊（L观/L D）2注：一般在弧垂资料上有个计算公式。

a =呼高—塔尺读数—瓷瓶长度注：当在耐张塔看弧垂时就不减瓷瓶长。

b =（2f—a）2c =（2f—a）注：当c为负值时弧垂看不到。

检查公式f =1/4×｛a＋)tgL｝2注：tgθ为挂线点，tgΦ为观tgθ—(*Φ弧垂切点计算代表弧垂（f D-----代表档距弧垂（m））1、在综合表找查数据。

2、要把地线，导线分开.不要搞混。

计算！（如：观测档距为220m）在表中找到220m左右的数据来进行计算。

例：在表中找到220m档距左右的数据分别为.200（0.5），250(0.7)设：220（X ） 如下：（200）（0.5）、(220)(X)、（250）（0.7） 5.0200220--X =X --7.0220250 求出X 值，X 就是F d（1）在孤立档ΔL=L316f ×Δf f —观测档设计弧垂。

Δf —弧垂变量（弧垂大为正，小为负）（需要调整的数）（2）在连续档ΔL=16L db 2×f c /(3L c 4)×Δf c ×ΣL （备用） L c —观测档的档距。

f c —观测档要求的弧垂。

Δf c --观测档的弧垂变量（大为正，小为负）（同上Δf ） ΣL —紧线段长度L db —代表档距ΔL=8 L db 2/3L C 4×(2f c ×Δf c ＋Δf c 2)×ΣL （专用）。

弛度观测档得选择原则：1、１紧线段在５档及以下时靠近中间选择一档; 1、2紧线段在6～1２档时靠近两端各选择一档；1、3紧线段在12档以上时靠近两端及中间各选择一档1、4弛度观测档得选择尽可能做到：档距大，相邻两杆塔得高差小,导线排列方式尽量一致，紧临耐张杆塔得两侧不宜选为观测档。

1、5 选择弛度观测档时,若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量１、测量方法：（1)异长法――运行线路得弧垂测量常用此法。

见图１－4。

图１-4 异长法观测弧垂示意图方法:自观测档得架空线悬挂点A处选一合适点使视线与导线相切,分别量取此点及视线在另一杆塔上得交点与导线两悬挂点得垂直距离，得AA0＝a与ＢB0=b。

然后由公式得观测档弧垂ｆ。

其适用于观测档内两杆塔不等高,且弧垂最低点不低于两杆塔根部连线得情况。

(2）角度法:――用经纬仪测。

原理：异长法.适用:用异长法无法测量得山区、沟壑地段。

方法：按仪器设置得不同分为:档端角度法、档外角度法、平视法与档侧角度法.①档端角度法――经纬仪仪镜中心置于一侧杆塔下方.见图1—5图1－５档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 ａ-仪器中心至点A 得垂直距离； f －为观测气温下计算出得档距中点弧垂，m; θ-仪器视线与导线相切得垂直角,即观测角； l —为被测档档距,ｍ; ｈ—两杆塔得高差，m 。

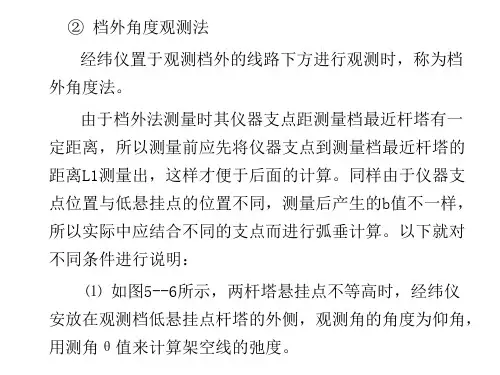

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1—６。

图1－６ 档外角度法式中 l １—仪器距一侧杆塔得水平距离,ｍ。

其余符号同前.③档内角度法――经纬仪仪镜中心置于导线或地线得正下方。

如图1-7。

图1—７档内角度法注:档内、档外测量法用于观测档无法架设经续仪或档端观测值b太小得情况下.（3）平视法――用水平仪测或经纬仪测。

高压架空输电线路的弧垂观测研究摘要: 高压输电线路弧垂观测在输电线路施工中是一项技术性很强的一项工作，对于线路施工和安全运行至关重要，准确的、符合设计要求的线路弧垂能够保证导线对地、对交叉跨越物保持足够的安全距离，同时避免由于弧垂过小引起杆塔受力过大而引起倒塔断线事故的发生。

本文分析了高压架空输电线路弧垂观测中主要方法和使用条件。

关键词：高压；输电线路；弧垂观测；导线弧垂观测的方法一般有异长法、等长法、角度法等。

在实际操作中，为操作简便，不受档距、悬挂点高差在测量时所引起的影响，减少观测时大量的现场计算量及掌握弧垂的实际误差范围，应首先选用等长法和异长法。

当现场客观条件受到限制，不能采用异长法和等长法观测时，可采用角度法等其他方法。

一、驰度板观测法①等长法等长法，又称平行四边形法，在观测档的 2 基的杆塔上绑上弧垂板，然后利用三点一线这一原理测弧垂。

当塔高大于 f 且两个塔的视线通视时，自电线的悬挂点各向下量 f 处设置色彩鲜明的标志样板，用目视或者望远镜从样板 1 看向样板2（或者从样板 2 看向样板l），则电线与l，2 连线的相切的弧垂即为f。

②异长法图4异常法检查弧垂如图4，先在一侧杆塔上选择适当的 a 值，在导线悬挂点以下垂直距离 a 处固定花杆或弧垂板，在另一侧设活动弧垂板，用目测或借助望远镜上下移动活动弧垂板，直到两杆塔上弧垂板间的连线与架空线的悬挂曲线相切为止，量出此时活动弧垂板到上方导线悬点间的垂直距离 b 值，则该档的检查弧垂值：异常法检查弧垂由于常用目测进行测量，所以只能用于档距较小、导线直径较小、a<3f（理论上可用在a<4f）的档距的弧垂检查，不能用在大跨越档距中的测量。

这种方法主要应用在由于地形、塔高等制约而不能采取等长法的情况。

二、角度法由于在山地与高山大岭架线，其电线必然会形成大档距、高海拔，因此测量工作量大，其主要检测线路架线弧垂的方法为角度法。

①档端角度法档端测量方法是典型的测量弧垂方法，如图1，将经纬仪安置于导线悬点的正下方A点（档端），量出仪器高度i，调整望远镜视线令其与导线相切，读出此时的竖直角θ1，继续抬高望远镜的视线，瞄准B杆塔导线的悬点处，读出此时的竖直角θ2，则该档的检测弧垂计算式为：公式中：当经纬仪测出的θ1、θ2角为仰角时，应当取“+”值代入上式；当为俯角时，应当取“-”值代入上式。

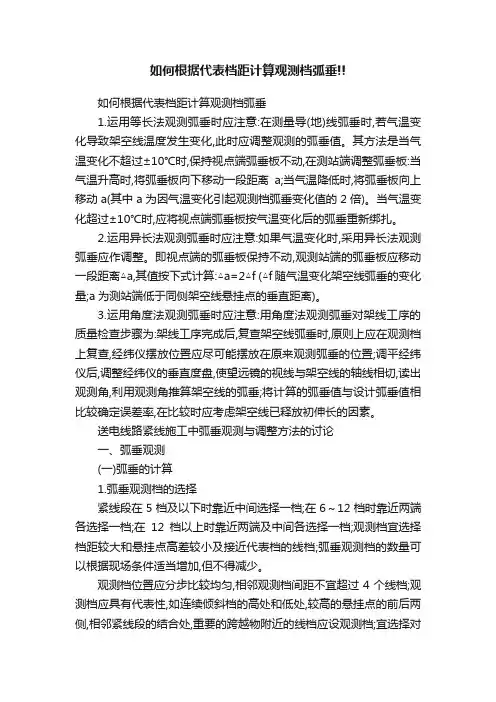

如何根据代表档距计算观测档弧垂!!如何根据代表档距计算观测档弧垂1.运用等长法观测弧垂时应注意:在测量导(地)线弧垂时,若气温变化导致架空线温度发生变化,此时应调整观测的弧垂值。

其方法是当气温变化不超过±10℃时,保持视点端弧垂板不动,在测站端调整弧垂板:当气温升高时,将弧垂板向下移动一段距离a;当气温降低时,将弧垂板向上移动a(其中a为因气温变化引起观测档弧垂变化值的2倍)。

当气温变化超过±10℃时,应将视点端弧垂板按气温变化后的弧垂重新绑扎。

2.运用异长法观测弧垂时应注意:如果气温变化时,采用异长法观测弧垂应作调整。

即视点端的弧垂板保持不动,观测站端的弧垂板应移动一段距离△a,其值按下式计算:△a=2△f (△f随气温变化架空线弧垂的变化量;a为测站端低于同侧架空线悬挂点的垂直距离)。

3.运用角度法观测弧垂时应注意:用角度法观测弧垂对架线工序的质量检查步骤为:架线工序完成后,复查架空线弧垂时,原则上应在观测档上复查,经纬仪摆放位置应尽可能摆放在原来观测弧垂的位置;调平经纬仪后,调整经纬仪的垂直度盘,使望远镜的视线与架空线的轴线相切,读出观测角,利用观测角推算架空线的弧垂;将计算的弧垂值与设计弧垂值相比较确定误差率,在比较时应考虑架空线已释放初伸长的因素。

送电线路紧线施工中弧垂观测与调整方法的讨论一、弧垂观测(一)弧垂的计算1.弧垂观测档的选择紧线段在5档及以下时靠近中间选择一档;在6～12档时靠近两端各选择一档;在12档以上时靠近两端及中间各选择一档;观测档宜选择档距较大和悬挂点高差较小及接近代表档的线档;弧垂观测档的数量可以根据现场条件适当增加,但不得减少。

观测档位置应分步比较均匀,相邻观测档间距不宜超过4个线档;观测档应具有代表性,如连续倾斜档的高处和低处,较高的悬挂点的前后两侧,相邻紧线段的结合处,重要的跨越物附近的线档应设观测档;宜选择对邻线档监测范围较大的塔号较大的塔号作测站,不宜选邻近转角塔的线档作观测档。

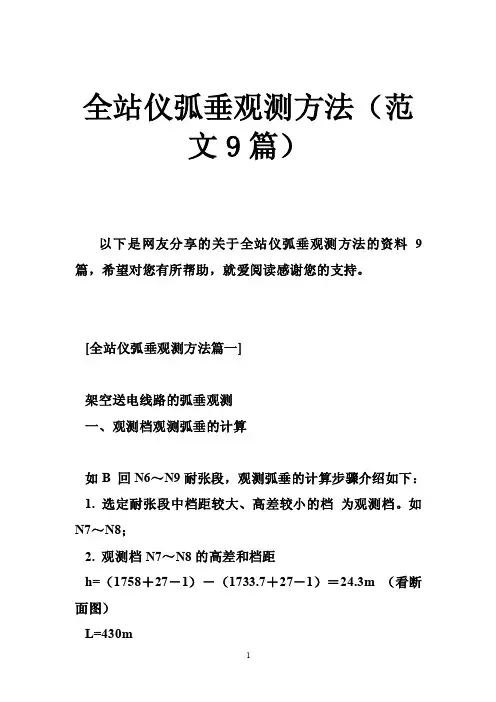

全站仪弧垂观测方法（范文9篇）以下是网友分享的关于全站仪弧垂观测方法的资料9篇，希望对您有所帮助，就爱阅读感谢您的支持。

[全站仪弧垂观测方法篇一]架空送电线路的弧垂观测一、观测档观测弧垂的计算如B 回N6～N9耐张段，观测弧垂的计算步骤介绍如下：1. 选定耐张段中档距较大、高差较小的档为观测档。

如N7～N8；2. 观测档N7～N8的高差和档距h=（1758＋27－1）－（1733.7＋27－1）＝24.3m （看断面图）L=430m3. 观测档所在耐张段的代表档距及其对应的降温后的弧垂：代表档距L0＝360m （见断面图）降温：导线降20°C地线降10°C设当天的气温为30°C ，则查《导地线安装表》时，导线查10°C 的，地线查20°C 的。

查得导线10°C 的弧垂为f 0＝16.13m （查35kV 导线、地线安装表，P6，代表档距360对应的数值）4. 则观测档的观测弧垂：f=f0×(L/L0) 2=16.13×(430/360) 2=23.01m式中：f －观测弧垂（m ）f 0－代表档距对应的弧垂（m ）L －观测档的档距(m)L 0－代表档距（m ）二、观测角的计算1. 仪器设在N8，假设仪高为1.6m ，则仪器到导线悬点的a 值为：a ＝N8导线的悬点高－仪高＝（27－1）－1.6＝24.4m2. 观测档N7～N8的高差和档距h=（1758＋27－1）－（1733.7＋27－1）＝24.3m （看断面图）L=430m3. 观测角的计算（角度法档端观测）工作前应校准经纬仪，复核观测档档距、高差。

θ＝tg -1{(4±h)/L}式中：θ－观测角a －仪器仪镜对悬挂点高差（a ＝悬挂点高度－仪高） f －观测档弧垂，h －悬挂点高差(低处看高处取+,高处看低处取－) l －观测档档距；角度法实用于0.25=注意：1) 边线、中线、地线有不同的挂点高，在计算中应分别计算。

驰度观测表说明1. 驰度表说明：本驰度表中所给弧垂均为在对应温度下档距中央的弧垂；让线值（线夹移动量）的“＋”和“－”号分别表示为：“＋”表示是线向大号侧移动（即线夹向小号侧移动，“－”表示是线向小号侧移动（即线夹向大号侧移动）。

2. 驰度观测：a ） 等长法：由于驰度表中弧垂是档距中央弧垂，因此在驰度观测时应尽量采用等长法（平行四边形法）进行弧垂观测，即a=b=f （f 为档距中央弧垂）。

h —悬点高差，θ—悬挂点高差角；L —档距；a —目击视线A ′B ′对悬点A 下垂线的垂直距离（m ）； b--目击视线A ′B ′对悬点B 下垂线的垂直距离（m ）；Δa —温度变化后目击侧悬点A 下垂线垂直截距a 的微调量（m ）； Δa ＝2×Δf ，Δf —为温度变化后档距中央弧垂的变化量。

b ） 异长法：此处的各参数含义同上，但Δa ＝2×f a /Δfc ） 角度法：1) 档端角度法：θ＝tg -1(a-b±h)/L=]}/)2[({])44[(211L a f tg tg L h f af tg -⨯-=±---β 2))((4/14/}{θβθtg tg L a h tg L a a f -⨯+⨯=±⨯-+=注：档端经纬仪视线对架空线的切点范围：a/f=0.408~1.853f －档距中央的弧垂，L －观测档档距 α－仪器横轴至悬挂点的距离（如图示） θ－弧垂观测角β－仪器横轴和观测档另一端悬挂点的连线与水平面的夹角h=L ×tg β-a ，观测档两端的悬点高差，当观测档的另一端悬挂点高于仪器所在塔位的悬挂点时（即悬点A 低于悬点B ）取“＋”，低于仪器所在塔位的悬挂点时（即悬点A 高于悬点B ）取“-”2)22)])(([4/1])([4/1θβθθθtg tg l l tg l a h tg l l a tg l a f -'-+'+=±'--+'+⨯=}/])16168()84()84{[(222221l l h f af hf f l lf hl f l lf hl tg ⨯--+±+'+-±+'+-±=-θ注：f －档距中央的弧垂，L －观测档档距，L ′－仪器与观测档两塔位中较近一基塔位的距离α－仪器横轴至悬挂点的距离（如图示） θ－弧垂观测角β－仪器横轴和观测档另一端悬挂点的连线与水平面的夹角h=（L-L ′）×tg β-a ，观测档两端的悬点高差，当观测档的另一端悬挂点高于仪器所在塔位的悬挂点时（即悬点A 低于悬点B ）取“＋”，低于仪器所在塔位的悬挂点时（即悬点A 高于悬点B ）取“-”3) 档外角度法：22]))(([4/1])([4/1θβθθθtg tg l l tg l a h tg l l a tg l a f -'++'-=±'+-+'-⨯=}/])16168()84()84{[(222221l l h f af hf f l lf hl f l lf hl tg ⨯--+±+'--±+'--±=-θ说明： f －档距中央的弧垂α－仪器横轴至悬挂点的距离（如图示） θ－弧垂观测角，β－仪器横轴和观测档另一端悬挂点的连线与水平面的夹角 h=(L ＋L ′)×tg β-a ，观测档两端的悬点高差，当观测档的另一端悬挂点高于仪器所在塔位的悬挂点时（即悬点A 低于悬点B ）取“＋”，低于仪器所在塔位的悬挂点时（即悬点A 高于悬点B ）取“-” 3.导、地线悬垂串长度及挂滑车的长度4. 各塔型导地线挂点的高度差（单位为：mm ）。

档外角度法弧垂复测记录观测档：P #～P # 线别： 档距：l 1= m ，l = mθ1= ； θ2= ； θ3= 气温：℃f 设[]2121131)tan )(tan ()tan (tan 41θθθθ-++-=l l l fθ1——弧垂切点下线角度观测值，（°）； θ2——远挂点下线角度观测值，（°）； θ3——近挂点下线角度观测值，（°）；档外角度法弧垂复测记录观测档：P #～P # 线别： 档距：l 1= m ，l = mθ1= ； θ2= ； θ3= 气温：℃f 设[]2121131)tan )(tan ()tan (tan 41θθθθ-++-=l l l fθ1——弧垂切点下线角度观测值，（°）； θ2——远挂点下线角度观测值，（°）； θ3——近挂点下线角度观测值，（°）；档外角度法弧垂复测记录观测档：P #～P # 线别： 档距：l 1= m ，l = mθ1= ； θ2= ； θ3= 气温：℃f 设[]2121131)tan )(tan ()tan (tan 41θθθθ-++-=l l l fθ1——弧垂切点下线角度观测值，（°）； θ2——远挂点下线角度观测值，（°）； θ3——近挂点下线角度观测值，（°）；档外角度法弧垂复测记录观测档：P #～P # 线别： 档距：l 1= m ，l = mθ1= ； θ2= ； θ3= 气温：℃f 设[]2121131)tan )(tan ()tan (tan 41θθθθ-++-=l l l fθ1——弧垂切点下线角度观测值，（°）； θ2——远挂点下线角度观测值，（°）； θ3——近挂点下线角度观测值，（°）；。

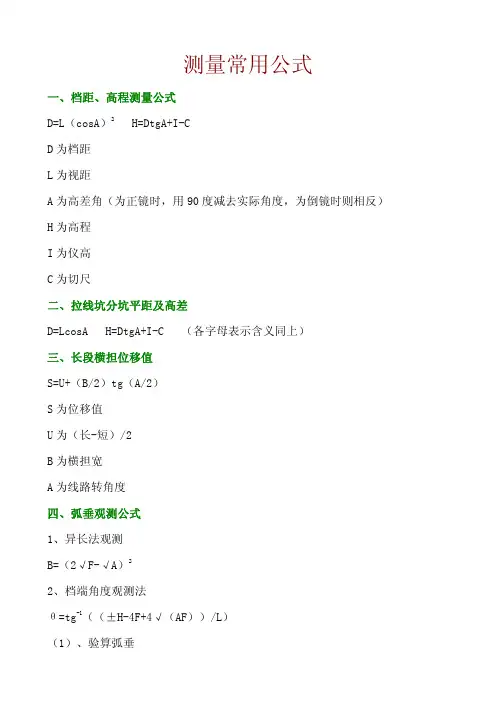

架空导线弧垂计算公式：档端角度法观测弧垂
θ=arctan
l af
f
h4
4+
-
±
b=(2a
f-)2
l——档距
f——弧垂
h——高差
θ——观测角度
a——悬挂点到仪器垂直距离
α——高差角度
±——仪器近悬点较远悬点为低时，取“+”，反之取“-”
1、基础根开是指基础相临地脚螺栓几何中心之间的距离，它与塔腿主材角钢重心线重合。

2、相临两杆塔中心桩之间的距离称为档距。

3、送电线路中杆塔的水平档距为杆塔两侧档距长度之和的一半。

4、送电线路中杆塔的垂直档距为相临档距中两弧垂最底点之间的档距，决定导地线自重、冰重的档距。

5、送电线路中导线在悬点等高的情况下，杆塔的水平档距与垂直档距相等。

6、导线的最低点应力决定以后，为了使悬挂点应力不超过许用应力，档距必须规定一最大值，称为极限档距。

7、代表档距是指一个耐张段中各档距的几何平均档距。

8、杆塔的呼称高是指下层导线横担下平面到地面的高度。
