物理欧姆定律思维导图及详解

《欧姆定律》知识全解
1.理解欧姆定律，进行简单的计算。

2.通过实验探究，找出电流跟电压和电阻的关系，学习科学探究方法。

本节重点是探究电流与电压和电阻的关系和欧姆定律以及应用，主要考查探究电流跟电压、电阻的关系。

运用欧姆定律进行分析或计算，动态电路的分析等。

①欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路,但前提是该电路为纯电阻电路。

②欧姆定律中电流、电压和电阻三个量都是对同一导体和同一段电路的同一时刻而言的。

③欧姆定律中提到的“通过导体中的电流跟导体两端电压成正比,跟导体电阻成反比”是有前提条件的,即当导体的电阻一定时,通过它的电流跟它两端电压成正比;当导体两端电压一定时,通过它的电流跟它的电阻成反比。

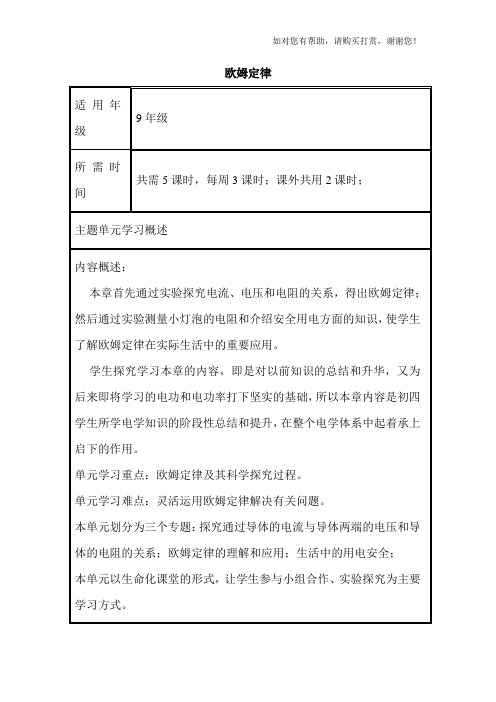

欧姆定律
预期学习成果：小组完成一份“探究通过导体的电流与导体两端的电压和导体的电阻的关系”的实验报告单、一份“伏安法测量小灯泡电阻”的实验报告单；观察和搜集生活中的用电安全隐患和对应建议措施，形成一份调查报告；能分析和检修一些简单的故障电路；
主题单元规划思维导图
主题单元学习目标
知识与技能：
1、通过实验探究知道电流、电压和电阻的关系；
2、理解欧姆定律，并能利用欧姆定律进行简单的计算；
从而增大了电阻。

（3）猜想：如果并联三个相同的电阻R，会发现灯泡的亮度比两个R并联时还要，这说明并联的电阻越多，总电阻越；若通过两个并联电阻的电流分别为，电源电压为U，请用并联电路中电流、电压的规律以及欧姆定律推导出并联电路中的总电阻与每个电阻之间的关系。

（4）并联电路中的总电阻小于每一个电阻，可以解释为：导体并联后，相当于在导体的材料、长度不变的情况下增加了导体的，从而减小了电阻。

在探究串联电路和并联电路中电阻关系时，我们用两个电阻去替代一个电阻，而两个电阻起到作用于一个电阻起到的作用是相同的，这种用研究物理问题的方法称为转换法。

4．知识总结
串联电路中的总电阻等于各用电器的电阻之和，，由此可知，串联电路中的总电阻大于每一个电阻；串联的电阻越多，总电阻越大。

并联电路中的总电阻的倒数等于各并联电阻的倒数之和，由此可知，并联电路中的总电阻小于每一个电阻；并联的电阻越多，总电阻越小。

2课时
活动一：巩固提升：。

物理欧姆定律思维导图在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

接下来店铺为你整理了物理欧姆定律思维导图，一起来看看吧。

物理欧姆定律思维导图物理欧姆定律相关知识点1.欧姆定律及其运用欧姆定律说电流，I等U来除以R。

三者对应要统一，同一导体同一路。

U等I来乘以R，R等U来除以I。

2.电阻的串联与并联电阻串联要变大，总阻等于分阻和，R=R1+R2。

电阻并联要变小，分阻倒和为倒总，1/R=1/R1+1/R2。

3.测量小灯泡电阻测量小灯泡电阻，原理R等U除I。

需要电压电流表，灯泡滑动变阻器。

连接开关要断开，闭前阻值调最大。

4.串联电路公式串联电路之关系，各处电流都相等。

总压等于分压和，总阻等于分阻和。

5.并联电路公式并联电路之关系，总流等于支流和。

支压等于电源压，分阻倒和为倒总。

6.欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

7.公式：(I=U/R)式中单位：I→安(A);U→伏(V);R→欧(Ω)。

1安=1伏/欧。

8.公式的理解：①公式中的I、U和R必须是在同一段电路中;②I、U和R中已知任意的两个量就可求另一个量;③计算时单位要统一。

9.欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关,但加在这个电阻两端的电压增大时，通过的电流也增大。

(R=U/I)②当电压不变时，电阻越大，则通过的电流就越小。

(I=U/R)③当电流一定时，电阻越大，则电阻两端的电压就越大。

(U=IR)10.电阻的串联有以下几个特点：(指R1，R2串联)①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(总电压等于各处电压之和)③电阻：R=R1+R2(总电阻等于各电阻之和)如果n个阻值相同的电阻串联，则有R总=nR④分压作用⑤比例关系：电流：I1∶I2=1∶1。

《欧姆定律》主题单元教学设计
主题单元学习目标
知识与技能：
1.会同时使用电压表和电流表测量一段导体两端的电压和其中的电流；
2.会使用滑动变阻器来改变一段导体两端的电压。

3.会用实验的方法探究电流与电压和电阻的关系；
4. 理解欧姆定律，能运用欧姆定律进行简单的计算；
5.知道用电压表和电流表测电阻的原理；
6.进一步掌握电压表、电流表的使用方法及规则；
7.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用；
8.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。

过程与方法：
1.通过探究过程，进一步领悟用“控制变量法”来研究物理问题的科学方法；。

计算电压：U=IR
计算电阻：R=U/I 导体中的电流，跟导体电压
成正比，跟导体电阻成反比多次测量的目的：防止偶然性，找到普遍适用的结论保护电路，防止电路中电流过大调节定值电阻两端电压
滑动变阻器
的作用连接电路时，开关应断开
闭合开关前，滑动变阻器滑片应移到阻值最大处在导体电阻一定时，导体中的电流跟导体两端电压成正比在导体两端电压一定时，导体中的电流跟导
体电阻成反比
电路图
实验器材：电源、开关、导线、定值电阻、电流表、
电压表、滑动变阻器
研究方法：控制变量法欧姆定律探究电流与
电压、电阻
的关系内容
实验结论注意问题
表达式I=U/R 变形公式。

思维导图初中物理
学物理，如雾里，雾里看物理，
勿理物理
初中物理思维导图（清晰打印版）
初中物理目录
电压、电阻
第1节：电压
第2节：串、并联电路中电压的规律
第3节：电阻
第4节：变阻器
欧姆定律
第1节：电流与电压和电阻的关系
第2节：欧姆定律
第3节：电阻的测量
第4节：欧姆定律在串、并联电路中的应用初中物理目录
电功率
第1节：电能电功
第2节：电功率
第3节：测量小灯泡的电功率第4节：焦耳定律
电与磁
第1节：磁现象磁场
第2节：电生磁
第3节：电磁铁电磁继电器第4节：电动机
第5节：磁生电
第二十一章信息的传递
第1节：现代顺风耳──电话
第2节：电磁波的海洋。
