天馈系统基本知识测试题答案第一部分:天馈线基本知识选择题:1、(c) 7/16DIN型母头2、(b)小于1.53、(b) A天线垂直面波束宽度小于B天线垂直面波束宽度4、(b)驻波比5、(c)天线的下倾角判断题:1、正确2、正确3、错,双极化天线的两个端口一个用于发射,两个同时接收,即一发双收。
4、机房设备端口的,左图天馈系统驻波比不正常,右图天线驻波比正常。
5、不能得到正确数据,因为他是在天线的近场区域测试,不满足远场测试条件。
简答题:1、天馈系统一般包括以下主要部件:天线、1/2跳线、7/8主馈线、避雷器、1/2跳线、接地卡、馈线卡等。
2、天线是无源器件,其增益是通过控制其发出的电磁波在空间的特定分布来获得的,它和放大器的增益不是同一概念,它对发射信号和接收信号没有放大作用。
3、驻波比测试在天线生产厂家有专用的微波暗室,当在工程现场测试时,要求天线面向上,周围没有对天线形成遮挡的物体,特别是周围没有金属物体,环境相对空旷。
图中,左边测试是错误的,因为天线面对屋顶,周围又有货物都对天线发出的电磁波产生遮挡和反射影响,不能得到正确的驻波比数据,右图是正确的。
4、这种思路是错误的,原因是没有正确理解天线前后比的概念,天线前后比不是前方任何一点和后方任何一点信号电平的差值,而是天线增益最大点处的电平和等距离的后向(180±30度范围)内最大信号电平的差值。
5、这种推断是错误的,原因是忽略了馈线的损耗,事实上由于馈线损耗的存在(7/8主馈线的损耗一般4dB/100米)从设备端测得的驻波比要小于天线端的驻波比,天线端驻波比指标目前国家行业标准规定小于1.5。
第二部分:电调及多频共用天线选择题:1、(c)天线的电子下倾角2、(b) 9度3、(a) 电调天线4、(d)以上都对5、(d)以上都对判断题1、正确2、正确3、正确4、正确5、正确简答题:1、使用电调天线有以下优点:(1)方便了下倾角的调整,可以不必到天线上调整夹具以改变下倾角。
XXX天馈优化技术方案V1.0第一部份:概述为加快天馈系统问题定位和解决速度,提升天馈优化工作效率,进一步改善网络质量,根据集团2012年网络优化工作整体安排,福建于2012年5月起在福州、莆田分公司开展天馈系统专项试点工作,试点工作的主要目的是验证天馈优化技术方案的可行性。
6.18号开始,将已验证过的方案在全省各地市开展,开展目的是通过网管数据、DT数据、MR数据发现并处理天馈问题,解决天馈导致的无线环境问题、改善覆盖、减少干扰、提高天馈优化工作效率。
技术方案在福州、莆田实施验证过可行性。
福州、莆田2/3G都是华为设备,XX、贝尔因设备、系统差异,其数据来源、分析原则、参考门限存在差异,在后续交流、实践当中做适当调整。
优化流程:图1:天馈排查流程图第二部份:技术方案一、驻波比1.概述驻波比(SWR)全称为电压驻波比(VSWR)。
在XX通信中,天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配,高频能量就会在天线产生反射波,反射波和入射波在天馈系统汇合产生驻波。
为了表征和测量天馈系统中的驻波特性,也就是天线中正向波与反射波的情况,建立了“驻波比”这一概念,驻波比的计算公式为SWR=R/r=(1+K)/(1-K),其中反射系数K=(R-r)/(R+r) ,K为负值时表明相位相反,R和r分别是输出阻抗和输入阻抗。
当两个阻抗数值一样时,即达到完全匹配,反射系数K等于0,驻波比为1。
这是一种理想的状况,实际上总存在反射,所以驻波比总是大于1的。
2.数据源可以从设备上获取每个小区的实时驻波比。
华为提供2种方法获取驻波比数据实时驻波检测操作方式:在NODEB侧输入命令(DSP VSWR)即可获取当前扇区的驻波比实现机制:利用业务信号的发射功率,定时检测被天馈系统反射回来的业务信号功率大小,从而计算出驻波比。
优点:实时性好,不中断业务,全网自动进行。
缺点:精度较差。
由于业务信号的功率是快速变化的,而驻波检测是通过分别检测前反向功率实现的,功率的快速变化给准确检测功率带来了困难,这就会导致实时驻波检测的精度不会太好。

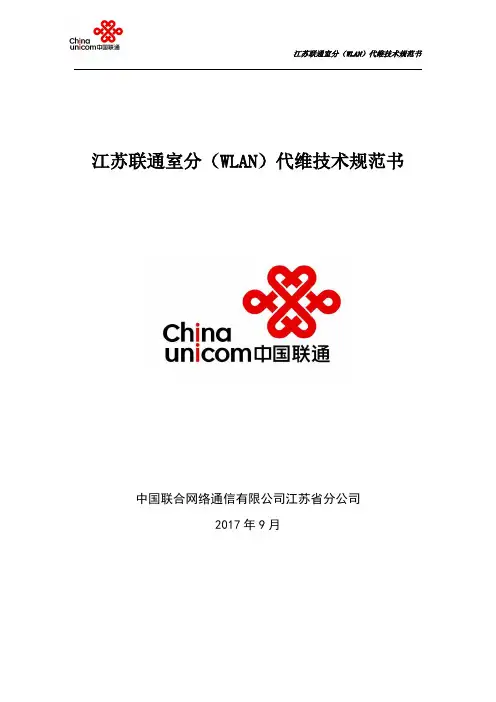

江苏联通室分(WLAN)代维技术规范书中国联合网络通信有限公司江苏省分公司2017年9月目录一、目的二、适用范围三、代维项目四、基本维护流程和样表五、安全要求六、维护指标一、目的为了加强江苏联通室内分布系统、小微场景代维管理,规范点覆盖目标的现场测试工作,统一测试标准,明确测试要求,提高全省代维质量,根据《中国联通通信设施代维管理办法》《中国联通点覆盖目标现场测试规范》的要求,结合江苏联通实际情况,特修订了本实施细则。
二、适用范围本实施细则适用于江苏联通移动通信(含GSM网、WCDMA网、LTE网)小区与室内覆盖系统、小微场景、WLAN。
本规范的制定为代维管理工作有效开展提供准则。
代维需维护及测试的物理实体范围包括:1.小区和室内分布系统(含光分布系统)、小微场景有源设备,含用于室内覆盖及小微场景覆盖的微蜂窝、BBU+RRU、小微基站、Femto、直放站、干放及附属监控设备等;(注:BBU指基带处理单元;RRU指射频拉远单元)2.小区和室内分布系统(含光分布系统)、小微场景无源部分,含馈线、光纤、天线、耦合器、功分器、合路器、电桥等器件、接头、辅材等。
3.WLAN系统接入设备AP部分,包括AP设备、馈线、光纤、天线、耦合器、功分器、合路器、接头等三、代维项目1、维护内容2.代维技术要求2.1 日常巡检1)告警监控和性能监控每日对信源监控,包括直放站网管、室分监测系统告警和轮询情况,当发现有告警需要到现场进行处理时,代维单位抢修人员应及时到现场查看解决,并做维护记录报联通公司。
2)信号测试:通话质量拨打测试(CQT):(1)每套系统对所选楼层进行主、被叫拨打测试各5次(要在不同覆盖天线下)。
(2)每次CQT拨打测试通话时长1分钟以上。
(3) CQT拨打应分别设定在WCDMA和GSM两种方式进行主被叫现场测试。
(4)测试区域:在室内分布系统每一个有源设备(包括微蜂窝、直放站、干放)所覆盖的楼层中的天线(尽量避免重复)进行CQT拨打测试,其中必须包括电梯、地下室、大厅及出入口等。
高山台站地面数字电视信号覆盖测试分析摘要广播电视安全播出是一项重要且复杂的系统工程,需要严格执行“不间断、高质量、既经济、又安全”的安全播出方针政策,为了确保宣传好党和国家大政方针、推动社会进步和文化传承,在高山台站日常运行维护和管理过程中,需要加强节目覆盖信号质量的监测、分析和研判,保障台站的信号安全、传输安全。
关键词信号传输覆盖;信号强度;MER;BER0 引言地面数字电视对信号覆盖范围和连续性要求很高,单个发射机覆盖必然产生信号盲区和弱区,需要对这些区域进行信号的覆盖和增强。
本文主要介绍使用广播电视专业设备,对某高山台站1台输出功率为300瓦的发射机进行电视信号强度(dBuV)、调制误差率(MER)、误码率(BER)3个信号传输质量关键指标测试和统计分析,全面了解和掌握辖区信号覆盖情况。
1 地面数字电视1.1概念地面数字电视是数字电视技术的一种,即通过电视塔发出地面数字电视信号,再由用户以天线的方式接收下来,因此也被称为“无线数字电视”。
1.2信号传输方式地面数字电视是通过无线电波传输,用户需要具备地面数字电视接收功能的电视接收设备或者数字电视室外天线,将电视信号接收下来。
1.3信号传输覆盖信号传输覆盖是指能够覆盖到的范围,信号覆盖的范围主要受到信号发射台的位置、天线的高度、传输距离、地形地貌、建筑物等因素的影响。
通常情况地面数字电视信号在平原地区的覆盖范围较广,而在山区、丘陵地区的覆盖范围会受到一定的影响。
2 信号覆盖测试2.1 测试方法本次信号覆盖测试采用开路测试方法,高山台站通过地面数字电视发射机和天馈系统发送一定功率的信号,经过无线传输后,由测试人员使用广播电视专业仪器进行移动接收测试。
2.2 测试仪器本次测试使用德力S7000综合测试仪、DTMB接收天线、DTMB测试接收机、GPS接收器、笔记本电脑和U盘等专业设备。
2.3 测试概况技术人员通过乘坐测试车使用S7000综测仪路测功能,沿事先规划好的路线移动测试信号覆盖主城区及周边部分乡镇。

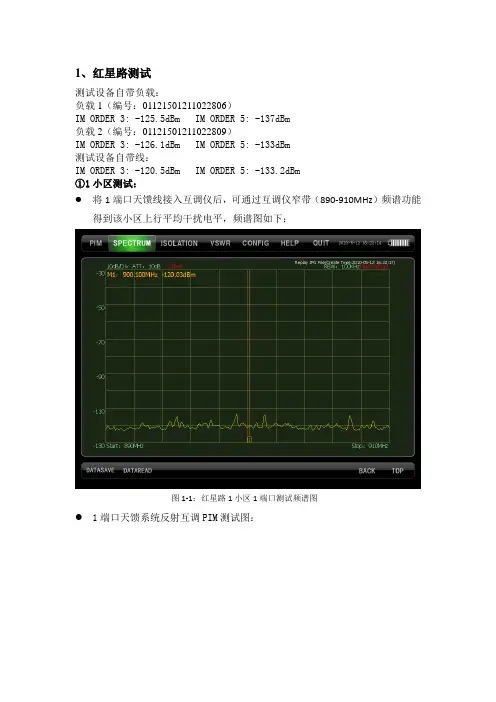

1、红星路测试测试设备自带负载:负载1(编号:01121501211022806)IM ORDER 3: -125.5dBm IM ORDER 5: -137dBm负载2(编号:01121501211022809)IM ORDER 3: -126.1dBm IM ORDER 5: -133dBm测试设备自带线:IM ORDER 3: -120.5dBm IM ORDER 5: -133.2dBm①1小区测试:●将1端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图1-1:红星路1小区1端口测试频谱图●1端口天馈系统反射互调PIM测试图:图1-2:红星路1小区1端口IM ORDER 3将2端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图1-4:红星路1小区2端口测试频谱图 2端口天馈系统反射互调PIM测试图:图1-5:红星路1小区2端口 IM ORDER 3图1-6:红星路1小区2端口IM ORDER 5②2小区测试:将1端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图1-7:红星路2小区1端口测试频谱图1端口天馈系统反射互调PIM测试图:图1-8:红星路2小区1端口IM ORDER 3图1-9:红星路2小区1端口IM ORDER 5 2端口天馈系统反射互调PIM测试图:图1-10:红星路2小区2端口IM ORDER 3图1-11:红星路2小区2端口IM ORDER 5③3小区测试:1端口天馈系统反射互调PIM测试图:图1-12:红星路3小区1端口IM ORDER 3图1-13:红星路3小区1端口IM ORDER 5●将2端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图1-14:红星路3小区2端口测试频谱图●2端口天馈系统反射互调PIM测试图:图1-15:红星路3小区2端口 IM ORDER 3图1-16:红星路3小区2端口IM ORDER 52、宜春职业技术学院实训楼2小区故障排除●将1端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图2-1:实训楼2小区1端口测试频谱图●1端口天馈系统反射互调PIM测试图:图2-2:实训楼2小区1端口IM ORDER 3将2端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图2-4:实训楼2小区2端口测试频谱图 2端口天馈系统反射互调PIM测试图:图2-5:实训楼2小区2端口IM ORDER 3图2-6:实训楼2小区2端口IM ORDER 5从以上数据可以看出,端口1测试数据不正常,对端口1进行分段测试: 避雷器PIM测试图:图2-7:实训楼2小区1端口避雷器IM ORDER 3馈线PIM测试图:图2-9:实训楼2小区1端口馈线IM ORDER 3图2-10:实训楼2小区1端口馈线IM ORDER 53、实验中学1小区故障排除对1端口天馈系统进行测试:●将1端口天馈线接入互调仪后,可通过互调仪窄带(890-910MHz)频谱功能得到该小区上行平均干扰电平,频谱图如下:图3-1:实验中学1小区1端口测试频谱图●1端口天馈系统反射互调PIM测试图:图3-2:实验中学1小区1端口IM ORDER 3对2端口天馈系统进行测试:2端口天馈系统反射互调PIM测试图:(IM ORDER 3: -55.8dBm)图3-4:实验中学1小区2端口IM ORDER 5直放站近端机+1/2跳线+1/2功分器PIM测试图:图3-5:实验中学1小区直放站近端机+1/2跳线+1/2功分器IM ORDER 3图3-6:实验中学1小区直放站近端机+1/2跳线+1/2功分器IM ORDER 5 独立信号源PIM测试图:图3-7:实验中学1小区独立信号源IM ORDER 3图3-8:实验中学1小区独立信号源IM ORDER 5 对端口1进行分段测试:室内1/2跳线+馈线+天线PIM测试图:图3-9:实验中学1小区1端口室内1/2跳线+馈线+天线IM ORDER 3室外馈线PIM测试图:图3-11:实验中学1小区1端口室外馈线IM ORDER 3耦合器PIM测试图:图3-13:实验中学1小区1端口耦合器IM ORDER 3图3-14:实验中学1小区1端口耦合器IM ORDER 5从以上数据可以看出,端口1室外馈线有问题,建议做更换馈线处理。
蝙蝠翼天线的改造安庆702发射台我台安徽卫视(1CH)发射机的天馈系统使用的是四层四面蝙蝠翼天线。
这套系统使用至今近三十年了,由于我台地处高山(海拔680m),该天线又位于发射铁塔的四十米高的平台以上,变阻器、分支电缆都安放在平台上。
每年冬季都有两、三个月的时间整个天馈系统被冰雪完全覆盖。
这些都对天馈系统造成侵蚀、损坏。
目前已有多根分支电缆接头损坏、外皮破损、馈电头及跳接片也被雨水腐蚀,使得整个天馈系统的驻波达到1.4以上,已严重影响到安徽卫视节目的发射覆盖。
在总台的支持下,我台决定对这套系统进行更新改造。
订购了16根分支电缆,变阻器、馈电头和跳接片。
考虑到停机时间和天气情况,我们决定自己利用停机检修时间分期进行更换安装。
一、蝙蝠翼天线的技术性能及结构1、蝙蝠翼天线的结构每层由四片尺寸完全相同的振子十字交叉固定在桅杆上,东-西翼振子和南-北翼振子在空间位置互相垂直。
天线最下一层离铁塔架(或平台)应至少有四分之一波长以上的距离,一般取0.25~0.6倍中心波长。
天线支柱(桅杆)的粗细会影响到天线的阻抗和水平面方向性,一般取0.1~0.15倍中心波长。
天线层间距一般取0.95倍中心波长,以不大于一个中心波长为宜,否则增益会下降。
槽缝宽会影响到振子的阻抗特性,一般在0.05倍波长左右。
2、蝙蝠翼天线的馈电要求为了保证水平面场型是个圆,必须采用旋转场式馈电,要求每层天线各个振子馈电相位以900相位差按顺时针(或逆时针)方向顺序馈电,即相邻两翼相位差为900,对面的两翼间相位差为1800。
900的相位差可由在馈线中加一段四分之一波长的馈线来实现,为了获得1800的相位差,一般采用正馈(芯线接振子,外皮接支柱)和负馈(外皮接振子,芯线接支柱)来实现。

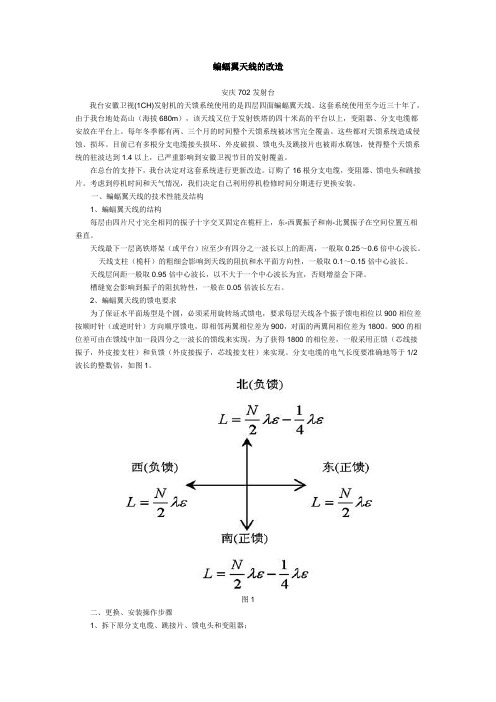

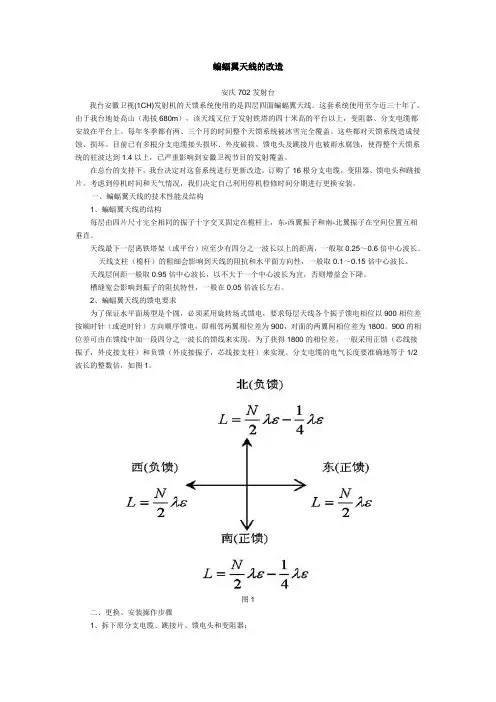

分支电缆的电气长度要准确地等于1/2波长的整数倍,如图1。
图1二、更换、安装操作步骤1、拆下原分支电缆、跳接片、馈电头和变阻器;2、将新变阻器的连接法兰接上主馈的连接法兰,中间的插芯一定要接触良好,并做好防水处理;3、将每个振子的跳接片和馈电头按原天线的接法接好;4、购来的分支电缆分成了四组,每组中有A、B、C、D四根,长度依次递减1/4波长(1CHλ0≈5.714m,λε=0.66,λ0=3.77m,1/4λε=0.943m)。
移动通信基站天馈系统(天线)问题综合解决方案移动通信基站天馈系统(天线)问题整治综合解决方案1.序言:基站天馈系统作为收发系统的前端,其性能优劣直接决定了整机性能,并直接影响客户感知。
经过 10 年移动通信高速发展,现网有将近 150 万根基站天线在使用。
现阶段,基站天馈线系统主要存在两类问题:1)老旧的天馈线由于使用年限、恶劣的使用环境造成性能下降;2)由于制造商的成本压力造成天馈线指标、性能稳定性存在的隐患、故障率上升。
中国移动 2011 网络工作会议报告数据显示,“某省 7.5 万面天线,摸底后发现以“一般”和“差”设计方案占比 65%。
某省随机抽取了 55 根库存天线进行专业检测,总体性能指标合格率仅为 57%。
”针于现阶段的网络规模,天馈系统(天线)问题是当前影响网络质量和用户感知度的重要因素,当前有必要对天馈系统(天线)进行专项的排查和整治。
也就是在中国移动 2011 网络会议报告中明确提出,要在全国范围内开展天线整治“工兵行动”,11 年 9 月底之前完成天线排查,12 月底之前完成替换。
当前天线的新站入网验收和故障诊断,天线现场测试涉及到电性能检测的仅有 VSWR 这一项。
而这仅仅是天馈线系统众多性能参数中的一个。
传统天馈系统优化基于影响下行覆盖性能的参数调整,而对上行干扰排查和整治缺乏有效手段。
天线增益天馈系统驻波比天线倾角天线水平/垂直波束天线隔离度天馈系统反射互调天馈接收上行频谱天线是一个“哑”设备,一旦安装到基站现场,很难实现主动监控。
拉网式逐个基站排查,不仅费时费力,更重要的是天线性能检查只能断网状态下检测,面对巨大规模的用户,没有依据的断网方式是不能被接收的。
因此目前的问题是如何寻找有效的办法,在天馈系统(天线) 在网运行的前提下,通过网络数据分析,定性判断天线故障,再结合专用测量仪表,到基站现场确定并准确定位故障。
杭州紫光网络技术有限公司是国内最早研发互调仪的厂家,在提供高品质实验室和生产现场射频无源器件互调测量仪表同时,致力开发满足天馈现场应用的的互调测试仪(多功能综测杭州紫光网络技术有限公司1移动通信基站天馈系统(天线)问题综合解决方案仪),在 2010 年在世界上最早推出商用的便携互调测试仪,也是目前世界上功能最全,体积最小的仪表。
天馈系统的安装流程天馈系统是一种专门用于信号传输的无线电通信设备。
它由一对天线组成,一端放置在信号源处,另一端放置在接收设备附近。
天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。
以下是天馈系统安装流程的详细介绍:第一步:选址在安装天馈系统之前,需要根据实际需求选择合适的位置进行天线和中继器的安装。
选址时需要考虑信号源的位置、接收设备的位置和周围环境等因素。
通常情况下,信号源和接收设备之间的距离越近,天馈系统的传输效果就越好。
同时,选址时要避开遮挡物,确保无障碍的信号传输。
第二步:天线安装选址完成后,开始进行天线的安装。
首先确定天线的安装位置,并使用专业工具将天线固定在合适的位置上。
天线应该直立放置,并且与地面保持一定的距离,以避免地面对信号的干扰。
如果需要,可以使用支架或塔架来提高天线的高度,以获得更好的信号覆盖范围。
第三步:中继器连接安装好天线后,需要将天线与中继器进行连接。
首先将信号源与天线之间的信号线连接到中继器的发射端口上。
然后,将中继器的接收端口连接到接收设备上,确保连接牢固可靠。
在连接过程中,要注意将天线线缆与其他电源线、信号线等进行分隔,以防止信号干扰。
第四步:调试完成天线和中继器的连接后,需要对天馈系统进行调试。
首先,打开信号源和接收设备,检查系统是否能正常工作。
然后,使用专业的测试设备对信号进行检测和分析,确保信号传输的稳定和可靠。
如果发现信号强度较弱或存在其他问题,可以调整天线的位置、方向或高度等参数,以获得最佳的信号质量。
第五步:系统优化在调试完成后,还可以对天馈系统进行进一步的优化。
例如,可以根据实际需求调整天线的方向和角度,以最大限度地提高信号的传输效果。
同时,还可以对系统的设备进行合理的布局和管理,以降低信号干扰和损失。
在实际使用中,可以根据实际情况对天馈系统进行监测和维护,保持其正常运行。
综上所述,天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。
Site Master 使用说明基本功能描述:Site Master一般用于天馈系统测量工作中,是手提式SWR/RL(驻波比/回波损耗),CL(线缆插入损耗)和DTF(故障定位)测量仪器。
频率范围:S330A 700 ~3300 MHzssS331A 25 ~3300 MHz测试范围:SWR 1.00 ~65.00RL 0.00 ~54.00 dBCL 0.00 ~20.00 dB最大输入功率:22dBm标准附件:N型短路器一个,N型开路器一个,N型50欧姆负载一个。
N-N电缆、N-DIN 电缆各一根。
12.5 ~15Vdc 充电器一个。
按键说明:AUTOSCALE-- 最佳显示调整CAL---------------打开校准菜单,用上/下键和输入键选择已储存的校准项目ENTER-----------执行键,输入确定键ESCAPE/CLEAR--退出目前状态或清除显示。
LIMIT-------------调用数值范围菜单MARKER--------调用标记菜单ON/OFF---------- 开关PRINT------------ 打印RECALL/DISPLAY---调用已存储的路径RECALL/SETUP------调用已存储的设置RUN/HOLD----扫描起止键START CAL---开始校准UP/DOWN-----选择菜单;增加或减少参数值;调整显示对比度。
使用说明:每次使用前要校准,方法:打开电源,按START CAL键激活校准菜单,屏幕会提示PERFORM CALIBRATION>CANCELCAL A:909-915 MHzCAL B: 935-960 MHz用上/下键和ENTER键选择A或B,屏幕会提示:Connect OPEN,PRESS ENTER这时将开路器接到TEST PORT,按ENTER。
Connect SHORT,PRESS ENTER这时要把短路器接到TEST PORT,按ENTER。
中国移动网络代维质量规范基站设备及天馈分册(2019年版)中国移动通信集团公司网络部目录第一部分基站设备及天馈分册 (1)第一章维护界面划分和代维工作内容 (1)第二章代维工作流程及质量控制点 (11)第三章工作质量指标 (21)第一部分基站设备及天馈分册第一章维护界面划分和代维工作内容第一条维护界面的划分1.基站设备及天馈(含配套)包括:基站主设备、动力配套、传输配套设备和动力环境监控系统、天馈系统等,具体包括基站机房、基站主设备、传输接入设备、开关电源、蓄电池、环境监控、空调、照明、防雷接地、发电油机、市电线路智能通风设备、智能电表、交流配电箱的维护工作、室内外环境的维护以及应急发电工作。
天馈系统主要是指宏基站(含分布式基站)的天馈系统及防雷接地系统,包括一体化、集束美化天线,GPS天线,RRU、RRU电源线、馈线等。
2.基站设备及天馈(不含配套)包括:基站主设备、传输设备及配套、天馈系统(与含配套基站及配套天馈系统内容相同)等,具体包括基站主设备、传输接入设备、传输配套、光缆接入、天馈系统、传输设备和基站主设备与电源设备之间的电源连接、传输设备与基站主设备之间的连接线缆、发电油机、应急发电工作(可选)。
涉及配套的维护工作原则上由配套提供单位负责。
3.传输维护界面:以传输线路基站内成端为界,成端以内尾纤、传输设备等以及ODF架由基站专业代维负责,光缆线路成端(含终端盒、法兰盘等)以及成端以外的传输线路部分由其它专业负责维护。
4.基站设备及天馈与室分设备维护界面:独立信源设备,顶部射频接口以外的天馈系统划归直放站室分及WLAN项目;非独立信源设备,功分器以及功分器到近端机的跳线划归直放站室分及WLAN项目,功分器以外由基站顶部射频接口(不含射频接口)至基站天馈之间的天馈系统部分划归基站设备及天馈项目;室分站点RRU划归直放站室分及WLAN项目。
5.室内外天馈维护界面:以基站主设备射频输出为划分点,基站主设备射频输出以外的所有室内、外天馈系统,包括基站天线、室内外馈线、RRU、RRU 电源线、跳线等,均纳入基站设备及天馈项目维护。
11.1天线噪声温度测量11.1.1天线噪声温度的概念及其组成天线从周围环境接收到噪声功率,通常用噪声温度来度量一个系统产生的噪声功率大小。
天线噪声可以用给定频带内与噪声功率有关的等效噪声温度表示。
即 N=kBT a ( k 为玻尔兹曼 常数;B 为接收机带宽;T a 为天线等效噪声温度)。
天线噪声可分为内部噪声和外部噪声。
内 部噪声主要包括天线传输损耗和欧姆损耗等产生的热噪声;外部噪声是由天线所处的环境中 的噪声源产生的噪声,如大气衰减噪声、宇宙噪声和地面热辐射噪声等。
天空噪声温度由大 气衰减噪声和宇宙噪声组成。
地面噪声由地面辐射引起的噪声温度。
由于天线辐射方向图的 旁瓣特性,此影响随天线的仰角而略有变化。
如图 11-5所示,为天线噪声温度组成图。
图11-5天线噪声温度的组成若已知天线系统总损耗为 T A 为:L a ,天线接收环境的噪声温度为 T a ,则天线系统的噪声温度 (11-23)式中:损耗噪声天线欧姆损耗噪声天空噪声T o 环境温度(K)11.1.2天线噪声温度的计算由天线理论可知:在球坐标系中,天线噪声温度T a可用下式进行计算:2 --f0〕。
[巳(日理)T bc(B理)+P x (日理)T bx(B理)]sin T d T d©T a _ w_Z(11-24)P x 6 sizdrd0 0E 6式中:PC^,)天线主极化归一化功率方向图;Px^,)天线交叉极化归一化功率方向图;T bc(乙)天线主极化方向背景噪声温度分布函数;T bx(v,)天线交叉极化方向背景噪声温度分布函数。
大家知道,天线交叉极化场相对于主极化来说是很小的,由此引起的噪声温度可忽略不计,则式(11-24)可进一步简化为:2 二二0 0 p(日艸)T b(日艸)sin e d B d$0 0I a _ _- ( 11-25)式中:PO1,)天线归一化功率方向图;T b(K J天线背景噪声温度分布函数。
调频广播发射天馈系统一、系统设计原则系统设计在功能和性能上要有整体性,既满足普遍性的需求,又进行有针对性的设计,要把稳定性、可靠性和安全性放在首位,同时要有一定的超前性,为将来系统升级保留扩展的空间。
系统设计要具有良好的性能价格比。
投标产品在国内应用广泛,用户众多,为在售的主流成熟产品。
二、设备清单临沭县广播电视台新建发射塔上须安装一副调频4层4面双偶发射天线及新增加一根135米馈管;一副地面数字电视发射天线4层4面双偶发射天线及新增加一根170米馈管。
1、临沭县广播电视台电视发射馈线系统2、临沭县广播电视台调频发射天馈线系统三、系统技术参数要求1、天线的技术要求:(1)天线形式:四层四面双偶极板调频广播发射天线。
(2)频率带宽:天线系统均满足在87~108MHz 内所有频道的使用要求。
(3)驻波比(在87~108MHz FM 全频段情况下的指标):①功分器≤1.05。
②分馈电缆≤1.05。
③天线单片≤1.08。
④功分器输入端口的驻波比满足:VSWR≤1.10。
⑤天馈系统机房端口的驻波比满足:VSWR≤1.10。
(4)功率容量:天线单元≥3kW,四层四面系统≥40kW,(5)接头规格:天线单元的输入口为7/8"法兰;四层四面系统的功分器输入口为3-1/8"法兰,连接馈线接口为7/8"法兰;分馈线全部为7/8"空气绝缘电缆,两端接口均为7/8"法兰(6)天线增益:天线单元增益≥8.5dBd,四层四面系统增益≥10dBd,(7)极化方式: 垂直极化(8)天馈线阻抗: 50 欧。
(9)天线系统场型:根据发射天线有效高度,计算机仿真优化系统场型。
①水平面场型:不圆度<±2.5dB。
②垂直面场型:根据天线和服务区的海拔高度情况设计合理的电气下倾角:0.5~1°,并保证第一零点填充大于10%。
(10)机械性能要求:①承受风速:>260km/h。
天线的各种性能及测量方法探讨1、引言随着移动通信的不断发展,移动通信天线也经历了从单极化天线、双极化天线到智能天线、MIMO天线乃至大规模阵列天线的发展历程。
中国移动经过4G大发展后,目前拥有大约150万个基站,在网天馈质量参差不齐。
天线作为移动通信网络的感知器官在网络中的地位越来越复杂,并且越来越重要。
虽然天线的投资占比较小(仅占基站投资的3%左右),但是网络故障的40%以上是由天馈系统引起的。
天馈系统质量下降会导致覆盖性能变差,或者造成干扰问题,而且天线作为一种复杂的无源产品,其在网络中很难监测,天馈系统问题的表现多种多样,如:天线在网使用两三年后,网络覆盖性能明显下降,互调干扰越来越严重;下暴雨时驻波比告警;刮大风时驻波比告警;同一厂家同一型号的天线用在同一网络性能却大不相同等等。
这些现象,表明供货厂家的产品可靠性不高,质量存在隐患,达不到产品寿命指标要求。
如何判断呢?这就和天线的一致性、稳定性和可靠性相关。
2、天线的可靠性通常,产品的可靠性是指元件、产品、系统在一定时间内、在一定条件下无故障地执行指定功能的能力或可能性。
可通过可靠度、失效率、平均无故障间隔等来评价产品的可靠性。
环境可靠性是指:产品在规定的条件下、在规定的时间内完成规定的功能的能力。
产品在设计、应用过程中,不断经受自身及外界气候环境及机械环境的影响,而仍需要能够正常工作,这就需要用试验设备对其进行验证。
可靠性包含了耐久性、可维修性、设计可靠性三大要素。
耐久性是指产品使用无故障性或使用寿命的长短。
可维修性是指当产品发生故障后,能够很快很容易的通过维护或维修排除故障。
设计可靠性是决定产品质量的关键,由于人—机系统的复杂性,以及人在操作中可能存在的差错和操作使用环境的这种因素影响,发生错误的可能性依然存在,所以设计的时候必须充分考虑产品的易使用性和易操作性,这就是设计可靠性。
因此,可靠性是一项重要的。
目录第一章前言 (2)1.1干扰现象 (2)1.2干扰分析 (2)第二章上行干扰数据收集及分析 (3)2.1 BSC数据收集与互调干扰分析 (3)2.2 互调干扰成因分析流程 (11)第三章干扰成因初步分析 (13)第四章现场排查及整改 (20)4.1准备工作 (20)4.2排查方案 (20)4.2.1干扰排查流程 (21)4.2.2干扰排查操作步骤 (21)4.2.3 现场测试记录 (24)4.2.4 常见测试图示例 (25)第五章OMC-R指标验证 (27)5.1话统指标跟踪 (27)第一章前言本文通过京信通信工兵行动天馈排查组(阿尔卡特)的项目经验,对天馈互调干扰排查方法进行总结,指导地市分公司,三方优化人员,维护人员对天馈互调干扰的排查工作1.1干扰现象现网部分小区存在着一种上行干扰,从统计指标上看,干扰等级伴随着话务量的起伏而变动,并且干扰与同站的相邻小区不存在相关性,是独立存在的。
更改小区下行功率会引发干扰等级的变化。
当下行发射功率增强时,IOI统计值变大;减少发射功率时,IOI统计值减小,干扰减弱甚至消失。
这就与“干扰等级伴随话务量起伏而变动”的现象相对应,当基站功控开启,话务量高时,基站各载频发射时隙增加,基站总发射功率升高;当话务量低时,总功率降低。
由此可见,该干扰与发射功率及话务量相关,应该为BTS系统内自发产生的内部干扰。
因此总结,该类干扰有三个特征:1、干扰伴随话务的高低而起伏2、干扰伴随基站发射功率的高低而起伏3、相邻小区干扰不相关1.2干扰分析分析内部干扰的产生原因。
在BTS内,与射频部分相关,可能产生的内部干扰的因素可能为:1、TRX性能下降或其他因素诱发,产生带外杂散,且ANC内下行滤波器带外抑制度不足及双工器上下行隔离度不足造成带外杂散落入上行,进而引发干扰。
2、天馈线性能恶化产生交调杂散。
(1)从话统干扰分析看,此类干扰没有明显的频率选择性。
(2)当基站无话务量时,因互调产生的干扰会消失。
基站天馈系统测试方法摘要:本文从说明基站天馈线系统的正常运行对网络服务质量的影响出发,阐述了保持基站天馈线系统正常运行的重要性,并详细介绍了用SITE MASTER 对基站天馈线系统进行测试的方法。
关键字:天馈线、测试1. 前言无线基站发射信号和接收由移动台发射的信号都是通过天馈线系统来完成的,因此天馈线系统安装质量和运行情况的好坏将直接影响到通话质量、无线信号的覆盖和收发信机的工作状态。
当发射天馈线发生故障时,发射信号将会产生损耗,从而影响基站的覆盖范围,若发射天馈线出现的故障较为严重时,基站会关闭与其相连的收发信机;当接收天馈线发生故障时,则其接收由移动台发射来的信号将会减弱,从而产生在移动台接收信号很强的基站范围内不能占用该基站无线信道的现象,同时也会影响通话质量,甚至导致掉话。
目前基站只是对发射天馈线进行监测,而没有对接收天馈线进行监测,当接收天馈线发生故障而影响网络服务质量时,不会产生任何的告警,维护人员无法及时进行准确的故障定位而浪费人力和时间。
当天线之间的隔离度达不到要求时,使一部发信机发射的信号侵入另一部发信机,并在该发信机的输出级与输出信号发生互调,产生新的组合频率信号随同有用信号一起发射出去,从而构成对接收机的干扰。
因此,对天馈线系统特别是对接收天馈线和天线的隔离度进行日常的维护测试,及早发现问题,防范于未然是十分必要的。
2. 天馈系统测试指标天馈线系统的故障主要发生在天线、电缆和接头上。
如在安装时不合规范造成天线的排水不畅,在下雨天时导致天线内的积水;对接头的处理不好,在潮湿或下雨的天气下造成接头的进水,若不能及时发现并进行处理,则会进一步损坏馈线。
在大城市里受到各种条件的限制,许多地方没有足够的空间适合天线的安装,在这样的情况下所安装的天线不能确定其旁瓣和后瓣的去藕度够不够而影响隔离度。
对天馈线进行测试主要是通过测量其驻波比(VSWR)或回损(Return Loss)的值和隔离度(Isolation)来判断天馈线的安装质量和运行情况的好坏。
驻波比的计算公式如下:下表为回损与驻波比的对照表。
表1.2-1 回损与驻波比的对照表基站发射天馈线的驻波比告警一般设为1.5,不同类型的基站对天线之间的隔离度要求也不一样,RBS2000基站发射天线之间的隔离度要求大于40dB,发射天线与接收天线之间的隔离度要求大于20dB;而RBS2000基站发射天线及发射天线与接收天线之间的隔离度都要求大于30dB。
3. 测试仪表及方法可对天馈线进行测试的仪表有:频谱仪、TDR和Site Master。
用频谱仪测量天馈线的驻波比时,是先测量前向功率和反向功率,得出回损值,再通过查回损值与驻波比的对照表(见表1)得出驻波比值;用TDR 只能大致观察天馈线的波形,来判断哪点出了问题;而用Site Master 测试则可直接测得天馈线驻波比的数值和天线的隔离度,并可快速地进行故障定位。
Site Master是日本安立(ANRITSU)公司生产的一种手持式电缆和天线分析仪,具有体积小、操作简单等特点,便于技术人员在现场对天馈线进行测试。
Site Master采用频域反射计技术,可测量天馈线的驻波比、馈线的回损、缆线的插入损耗及进行故障定位(Distance To Fault),并可与计算机相连,通过在Windows 环境下运行的软件可对其数据进行管理和分析,加上可选的功率计配件后还可以测量基站的发射功率。
Site Master分单端口和双端口两种,其基本功能相同,而双端口的Site Master可测量天线的隔离度。
Site Master主要有以下几种型号:S331A、S120A、S235A和S251A,其中S331A是单端口的,其余3种都是双端口的,它们的工作频段是S331A:25--3300Mhz,S120A:600--1200 Mhz,S235A:1250--2350 Mhz,S251A:625--2500 Mhz,在测试时根据基站工作频段的不同来选择不同型号的Site Master。
Site Master测试仪的主要配件有22N50 N(m)型精密开路/短路校准件、SM/PL N(m)型精密42dB负载校准件、15NNF50-3.0A 3米测试端口扩展缆线、510--90 N(m)--7/16(f)转接头、510--92N(m)--7/16(m)转接头、Option 5 功率显示模块、5400-71N50 功率检测器、42N50-30 50瓦衰减器。
其中22N50 N (m)和SM/PL校准件是用来在测量前对测试端口进行校准的,15NNF50-3.0A 3米测试端口扩展缆线是方便测试仪端口与室内跳线相连的,510--90 N(m)--7/16(f)和510--92N(m)--7/16(m)转接头是测试仪的测试端口或3米测试端口扩展缆线与7/16(f)或7/16(m)型接头相连用的转接头(如RBS200基站的发射跳线的接头,RBS2000基站的室内跳线的接头),Option 5 功率显示模块、5400-71N50 功率检测器、42N50-30 50瓦衰减器是用于检测基站发射功率的。
下面介绍用Site Master对天馈线进行测试和维护的方法。
(1)测量天馈线的驻波比和回损及进行故障定位。
Site Master可在频域范围内测量天馈线的驻波比和回损,如图1和2所示图1 驻波比测量(频域)图2 回损测量(频域)图1的纵坐标为驻波比的值,图2的纵坐标为回损的值。
也可在距离域测量天馈线的驻波比和回损,如图3和4所示。
图3 驻波比测量(距离域)图4 回损测量(距离域)在第一次用Site Master进行测试之前,或当测量频率范围改变时及当温度和环境与上次测试时有较大改变时,都需要用校准件对测试端口进行校准,以保证测试值的准确性。
测试时要注意测试端口或3米扩展缆线与基站室内跳线接头之间的连接。
下面以模拟基站RBS883、数字基站RBS200和RBS2000为例,进行天馈系统测试介绍。
模拟基站RBS883和数字基站RBS200的室内接收跳线都可直接与Site Master 测试端口或3米扩展缆线相连;对模拟基站的发射天馈线测试时,先关闭与发射天馈线相连的收发信机,再拧出与方向耦合器相连的发射跳线,而发射跳线需要加上一个转接头才能与Site Master测试端口或3米扩展缆线相连,这种转接头可在TDR或HP频谱仪所配的转接头中找到;数字基站RBS200的室内发射跳线和RBS2000的室内接收和发射跳线都要通过510--90 N(m)--7/16(f)转接头与Site Master测试端口或3米扩展缆线相连;在测试RBS2000的天馈线时,也可从与CDU 的射频输出端口相连的缆线处开始测试,这样就可以测得机架内部缆线的质量,在日常测试中也曾发现因机架内部的缆线质量不好而影响到信号的收发的情况。
测试发射天馈线时要暂时关闭与发射天馈线相连的收发信机,以免射频信号的泄露。
在测试时可先测试天馈线在频域范围内的驻波比或回损,观察天馈线在其所工作的频段内是否正常,若发现有异常,则可进入距离域区进行故障定位。
如图5所示,在38米处天馈线的驻波比接近1.6,表明该处有问题。
图5 有故障的天馈线的Site Master距离域图形在日常测试中发现天馈线系统常见的问题是因安装不合规范造成天线进水、接头的松动或进水和跳线的损坏等。
(2)馈线长度的测量采用Site Master进行馈线测量需要正确输入馈线参数,下面以国内较为常用的RFS公司的馈线和跳线产品为例进行测量介绍。
RFS公司的馈线类型为LDF5-50A,其相对传播速率(Relative Propagation Velocity)Vf 为0.89, 缆线损耗(Cable Loss)为0.043 dB/ m;跳线的类型是LDF4-50A,其相对传播速率Vf为0.88,缆线损耗为0.077dB/ m。
当要较为准确地测量馈线的长度时,必须在Site Master有关电缆参数的设置中正确输入缆线损耗Loss和相对传播速率PROP VEL的值。
测量时先初步估算馈线的长度,在距离域区输入起始位置D1和终止位置D2,然后进行测量,由于馈线与跳线接头处的驻波比一般都要比馈线的要高,所以可大致获得馈线的长度,然后在根据实际情况把D2调到适当处,即可较为准确地得出馈线的长度。
图6 馈线与跳线长度测量目前基站所用的室外跳线大都是3米,在其与馈线和天线的接点处的驻波比都会比其他地方高,如图6所示,A点和B点的距离约为3米,所以d即为馈线的长度。
由于这时用的是馈线的电缆参数,所以跳线的长度会有一定的误差。
对于不同类型的馈线,在测量之前必须要正确输入其相应的电缆参数。
(3)天线隔离度的测试只有双端口的Site Master才可以进行天线隔离度的测试。
测试时,进入'MODE'菜单,选择'GAIN/INSERTION LOSS',然后根据屏幕上的提示对REFL PORT和TRANS PORT进行校准,之后再把REFL PORT和TRANS PORT端口分别连接到发射天馈线和接收天馈线即可测得天线的隔离度。
图7为一隔离度的测试图,从图中可看到从935-960MHz范围内隔离度都大于60dB,符合隔离度的要求。
图7 天馈线隔离度的图形(4)软件的应用Site Master通过RS232口与计算机相连,利用在Windows环境下运行的软件可对其数据进行管理和分析。
通过把存在主机里的天馈线的测试数据传送到计算机里,可建立基站天馈线运行情况的数据库,通过快速的"Drag & Drop"对新旧测试数据的进行比较,可观察天馈线运行情况有无下降的趋势,从而及早发现问题,消除隐患。
利用该软件还可以把在频域上测量的图形转换成Smith图形,软件里还提供了测量计算器,利用该测量计算器可以很方便地进行驻波比、回损和反射系数之间的换算。
具体的用法是进入"Tools"选项,选择"Measurment Calculator", 输入驻波比、回损和反射系数之中任意一项的值,便可得到其余两项和发射功率百分比的值。
(5)在使用Site Master测试时应注意的问题1)在测试天馈线驻波比和回损及馈线长度时,都要正确输入馈线的电缆参数,否则测得的值会有误差。
对于不同类型的馈线,要根据厂家所提供的参数正确输入才能保证测试值的准确性。
就算同一类型的馈线,其技术指标也会不断地提高,所以在用了新的馈线后,要根据其最新的电缆参数来输入。
2)当用到3米测试端口扩展线时,若用校准件在其末端进行校准后,则Site Master所确认的起始位置D1在3米测试端口扩展线的末端,否则起始位置D1在Site Master的测试端口上。
