天馈线系统及测试
- 格式:doc
- 大小:2.74 MB
- 文档页数:30
基站天馈系统测试方法摘要:本文从说明基站天馈线系统的正常运行对网络服务质量的影响出发,阐述了保持基站天馈线系统正常运行的重要性,并详细介绍了用SITE MASTER 对基站天馈线系统进行测试的方法。
关键字:天馈线、测试1. 前言无线基站发射信号和接收由移动台发射的信号都是通过天馈线系统来完成的,因此天馈线系统安装质量和运行情况的好坏将直接影响到通话质量、无线信号的覆盖和收发信机的工作状态。
当发射天馈线发生故障时,发射信号将会产生损耗,从而影响基站的覆盖范围,若发射天馈线出现的故障较为严重时,基站会关闭与其相连的收发信机;当接收天馈线发生故障时,则其接收由移动台发射来的信号将会减弱,从而产生在移动台接收信号很强的基站范围内不能占用该基站无线信道的现象,同时也会影响通话质量,甚至导致掉话。
目前基站只是对发射天馈线进行监测,而没有对接收天馈线进行监测,当接收天馈线发生故障而影响网络服务质量时,不会产生任何的告警,维护人员无法及时进行准确的故障定位而浪费人力和时间。
当天线之间的隔离度达不到要求时,使一部发信机发射的信号侵入另一部发信机,并在该发信机的输出级与输出信号发生互调,产生新的组合频率信号随同有用信号一起发射出去,从而构成对接收机的干扰。
因此,对天馈线系统特别是对接收天馈线和天线的隔离度进行日常的维护测试,及早发现问题,防范于未然是十分必要的。
2. 天馈系统测试指标天馈线系统的故障主要发生在天线、电缆和接头上。
如在安装时不合规范造成天线的排水不畅,在下雨天时导致天线内的积水;对接头的处理不好,在潮湿或下雨的天气下造成接头的进水,若不能及时发现并进行处理,则会进一步损坏馈线。
在大城市里受到各种条件的限制,许多地方没有足够的空间适合天线的安装,在这样的情况下所安装的天线不能确定其旁瓣和后瓣的去藕度够不够而影响隔离度。
对天馈线进行测试主要是通过测量其驻波比(VSWR)或回损(Return Loss)的值和隔离度(Isolation)来判断天馈线的安装质量和运行情况的好坏。
天馈线系统的安装、维护与检测摘要:天馈线系统是广播电视发射过程中必不可少的一个部分,主要由主馈线、功率分配器、分馈线及天线组成。
广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量从而实现广播电视节目的播出。
因此,天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。
关键词:天馈系统驻波比我台现有7套调频广播,天馈线系统安装在朗目山顶79米高的铁塔上,常年经受日照雨淋,大风霜冻的影响。
由于环境恶劣,天馈线系统容易发生故障,导致发射机无法开机,因而,天馈线系统的日常检修维护就显得尤为重要。
年初,一台调频发射机突然报警,无输出功率,切换到备机后,对设备故障接入假负载,初步判定属于天馈线系统故障导致反射功率过大设备保护。
经过检查,天馈线系统由于冬季结冰期水份渗入,导致天线振子及馈线接头部分损毁,必须重新更换天线。
以下将以此次天馈线系统的安装调试及检修维护交流一下工作经验。
一、天馈线系统的安装、调试与检测1、前期准备工作。
1.1对天线外包装进行检查,查看有无损坏,零件有无缺失。
同时,做必要的检测工作,查看天线里面有无松动现象,用万用表欧姆档检测两层天线的输出口,芯线与地线是否短路。
1.2检测功分器,查看芯线是否是短路的,芯线与地线是否是开路的。
1.3检测馈管的好坏,旋开馈管与功分器接头,把馈管头接上标准50欧假负载,用扫频仪检测馈管的好坏,如没有假负载,则将馈管芯线与地线短接,用万用表测量是否完全短路。
1.4将天线进行组装,并用卡子固定在支撑架上。
组装过程中,对于可能进水的接头和螺丝处,必须先用密封胶HZ-703/704等硫化硅橡胶进行密封,对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。
由于密封性能的好坏直接决定了天馈线系统的使用,因此在密封方面,为提高其可靠性,通常,采取3种密封材料配合使用来保障密封性能。
一是密封硅胶,主要使用HZ-703/704;二是防水胶带,主要用于在接头处密封;三是玻璃胶,主要用于天线上下两端封口处及固定螺栓处,防止水分渗入。

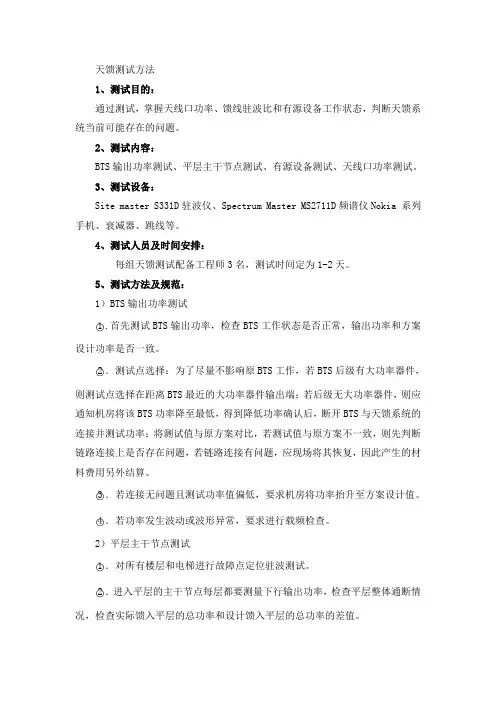

天馈测试方法1、测试目的:通过测试,掌握天线口功率、馈线驻波比和有源设备工作状态,判断天馈系统当前可能存在的问题。
2、测试内容:BTS输出功率测试、平层主干节点测试、有源设备测试、天线口功率测试。
3、测试设备:Site master S331D驻波仪、Spectrum Master MS2711D频谱仪Nokia 系列手机、衰减器、跳线等。
4、测试人员及时间安排:每组天馈测试配备工程师3名,测试时间定为1-2天。
5、测试方法及规范:1)BTS输出功率测试○1.首先测试BTS输出功率,检查BTS工作状态是否正常,输出功率和方案设计功率是否一致。
○2.测试点选择:为了尽量不影响原BTS工作,若BTS后级有大功率器件,则测试点选择在距离BTS最近的大功率器件输出端;若后级无大功率器件,则应通知机房将该BTS功率降至最低,得到降低功率确认后,断开BTS与天馈系统的连接并测试功率;将测试值与原方案对比,若测试值与原方案不一致,则先判断链路连接上是否存在问题,若链路连接有问题,应现场将其恢复,因此产生的材料费用另外结算。
○3.若连接无问题且测试功率值偏低,要求机房将功率抬升至方案设计值。
○4.若功率发生波动或波形异常,要求进行载频检查。
2)平层主干节点测试○1.对所有楼层和电梯进行故障点定位驻波测试。
○2.进入平层的主干节点每层都要测量下行输出功率,检查平层整体通断情况,检查实际馈入平层的总功率和设计馈入平层的总功率的差值。
○3.详细记录测试数据,若发现主干节点功率或驻波故障,通知维护人员进行排查与整改。
3)有源设备测试○1.每台有源设备均需测试。
○2.测试时波形截图必须保留。
○3.若有源设备工作状态不正常(无输出、输出功率低、输出功率不稳、波形异常),交由原厂家/代维公司解决,该设备所带天馈的功率工作暂停;或采用杭州移动指定的同类设备进行替换。
○4.测试数据记录表格见附件。
4)天线口功率测试○1.每层每付天线均需测试。
天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路,它的安装与测试是保证信号传输高质量的关键步骤。
本文将介绍天馈线的安装与测试的一些基本要点和注意事项。
首先,天馈线的安装需要注意以下几个方面。
首先,选择适当的线缆类型,根据使用环境和需求选择合适的天馈线型号。
其次,正确安装连接器,确保连接器与线缆之间的接触良好,没有松动和错位。
连接器的质量对天馈线信号传输起着重要作用,因此必须选择质量可靠的连接器。
最后,适当保护线缆,避免线缆受到机械损伤或磨损。
在安装过程中,要注意避开锐利物体、高温和腐蚀性物质,以保证线缆的使用寿命和信号传输品质。
其次,天馈线的测试对于保证无线传输品质至关重要。
测试的目的主要是确保天馈线的传输性能符合要求。
常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。
衰减测试是测试天馈线的传输损耗,其结果表明信号通过线缆时的损耗大小。
驻波比测试用于衡量天馈线在传输信号时的回波情况,以此来检测信号反射和不匹配等问题。
信号干扰测试则是用来检测线缆周围存在的干扰源,以保证传输信号的稳定性和可靠性。
完成测试后,需要根据测试结果进行评估和调整。
如果测试结果不符合要求,可以根据不同情况采取相应措施。
例如,如果衰减过大,可以选择更优质的天馈线或者更换连接器;如果驻波比过高,需要检查连接器是否正确安装、线缆是否受损或存在接地问题等;如果存在干扰源,需要采取屏蔽措施或改变线缆布放路径。
总之,天馈线的安装与测试是确保信号传输质量的关键步骤。
正确的安装和测试可以提高无线信号传输的可靠性和稳定性,从而保证无线通信系统的正常运行。
因此,在实际应用中,我们应该重视天馈线的安装与测试,并根据实际需要进行相应的调整和改进。
天馈线是一种用于无线电频率传输的特殊电缆,主要用于将天线与收发设备连接起来。
这种电缆具有良好的屏蔽性能和高频损耗特性,可以有效地保护信号免受干扰和损耗。
因此,天馈线的安装和测试对于保证无线通信的质量至关重要。
天馈线系统的安装、维护与测量摘要:天馈线是发射系统的重要组成部分,其性能的好坏,直接影响到发射机的播出效果。
因此,当天馈线出现故障或存在隐患时,应及时进行检修和维护。
关键字:天馈线驻波比天馈线是发射系统的重要组成部分,其性能的好坏,直接影响到发射机的播出效果。
由于天馈线系统都安装在室外的铁塔或桅杆上,工作环境恶劣,容易发生故障,且维修困难。
尤其近几年来各发射台采用了大量的多工设备,一旦天线系统发生故障,将会造成一个节目或多个节目的劣播甚至停播,造成严重的后果。
所以对天馈线系统的正确安装、检修和测量显得十分重要。
一、天线系统的安装1、系统的安装方式在实际工作中,因地形地物的不同,发射天线的水平方向性应根据实际的地形来考虑以达到覆盖的最佳效果。
利用多面组合天线技术可以达到此目的。
一般的铁塔多是四边形、三边形或圆柱支撑杆,带反射板的双偶极子天线或四偶极子天线悬挂于铁塔侧面,根据悬挂的位置、方式、面数不同,水平方向场形便有所不同。
常用的安装方式为正置安装于铁塔侧面,但如果铁塔侧面远远大于天线反射板的尺寸时,采用正置安装方式就会使天线系统水平方向场形产生裂缝,影响收视效果。
这种情况下就要采用斜置和偏置的安装方式。
如图对于不同的安装方式,获得的水平方向性图的圆度不尽相同。
但经过设计计算,均可以保证圆度在±3dB 以内。
正置偏置斜置2、天线单元面安装在安装天线单元板时,一般要注意以下几点:1)每个方向的层数,层间距,偏置和斜置距离(需要偏置和斜置的)均应按照设计要求进行安装。
2)单元面的安装方向要保持一致,不能反向。
以免影响辐射方向图及降低增益。
3)安装时每层天线应保持水平位置在同一高度;垂直位置应使每列天线在前后左右在同一直线上保持铅垂进行(机械下倾除外)。
4)安装时应防止对单元面的撞击和振荡;单元面的背面应紧贴安装结构预置件。
3、功率分配器的安装1)功率分配器的安装方式一般采用“吊挂式”安装在铁塔的内部或桅杆侧面的适当位置。
干扰环境下中波天馈线系统的测量实践引言中波天馈线系统是广播电台中频信号的传输系统,其稳定性和可靠性对广播信号的质量至关重要。
在现实应用中,天馈线系统常常受到各种干扰因素的影响,如电磁干扰、电磁辐射干扰、建筑物遮挡等。
对于中波天馈线系统在干扰环境下的测量和调试工作显得尤为重要。
本文将重点介绍在干扰环境下中波天馈线系统测量实践的方法与注意事项,旨在为相关领域的研究者和实践者提供参考。
在干扰环境下,中波天馈线系统的特点主要表现在以下几个方面:1. 电磁干扰严重:干扰环境下存在着大量的电磁干扰源,如高压输电线、电磁辐射设备等,这些干扰源会对天馈线系统的传输信号产生严重影响。
2. 建筑物遮挡影响:在城市等密集建筑区域,建筑物的遮挡会对天馈线系统的传输造成一定的影响,尤其是对于那些安装在高楼建筑上的天馈线系统。
3. 多径传播效应加剧:由于干扰环境的复杂性,天馈信号在传输过程中会产生多径传播效应,从而导致传输信号的多重衍射和相位扭曲现象。
二、测量实践的方法与注意事项在干扰环境下进行中波天馈线系统的测量和调试工作,需要综合考虑各种因素,采取相应的方法和注意事项来保证测量的准确性和可靠性。
1. 测量前的准备工作在进行测量之前,需要对天馈线系统的基本情况有一个清晰的了解,包括系统的基本参数、传输路径、安装位置、接收信号品质等。
并且需要对干扰源和建筑物遮挡等因素进行调研和分析,为测量工作做好充分的准备。
2. 选择合适的测量设备和方法针对干扰环境下的中波天馈线系统,需要选择适合的测量设备和方法。
通常可以采用频谱分析仪、功率计、天线参数测试仪等专业设备,结合现场测量方法,对系统的信号强度、频谱特性、传输损耗等进行全面测量分析。
3. 采取有效的干扰抑制措施在干扰环境下,有必要采取一些有效的干扰抑制措施,如选择合适的耦合器、滤波器和增益补偿器,以减小电磁干扰的影响,提高系统的抗干扰能力和可靠性。
4. 对系统的调试和优化在测量完成后,需要对系统进行调试和优化工作,根据实际测量数据,对天线的位置、方向、倾斜角度、发射功率等进行调整优化,以提高系统的传输效率和质量。
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接,再从硬馈线转换成软跳线连接到天线。
在这里,软跳线主要用于连接,而硬馈线的损耗较小,主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号,以提高基站的接收灵敏度。
如图3-1所示。
图3-1基站天馈线的结构2.天线2.1天线的基本概念1.天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置,发射天线将传输线中的高频电磁能转换为自由空间的电磁波,接收天线将自由空间的电磁波转换为高频电磁能。
因此,天线是换能装置,具有互易性。
天线性能将直接影响无线网络的性能。
2.天线辐射电磁波的基本原理导线载有交变电流时,就可以形成电磁波的辐射,辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时,两导线所产生的感应电动势几乎可以抵消,因而辐射很微弱;如果将两导线张开,这时由于两导线的电流方向相同,由两导线所产生的感应电动势方向相同,因而辐射较强。
当导线的长度远小于波长时,导线的电流很小,辐射很微弱;当导线的长度增大到可与波长相比拟时,导线上的电流就大大增加,因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子;全长与波长相等的振子,称为全波对称振子;将振子折合起来的,称为折合振子。
实际天线是由振子叠放组成的。
如图3-2所示。
图3-2 天线辐射电磁波原理图3.天线的极化(1)电磁波的极化无线电波在空间传播时,其电场方向是按一定的规律而变化的,这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面,我们就称它为垂直极化波。
如果电波的电场方向与地面平行,则称它为水平极化波。
如图3-3。
图3-3 电磁波的极化方向(2)天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收;水平极化波要用具有水平极化特性的天线来接收;当来波的极化方向与接收天线的极化方向不一致时,在接收过程中通常都要产生极化损失。
天馈线系统安装及驻波比测试学习资料一、地铁无线系统、天馈线系统介绍地铁无线系统组网由交换机+多基站+光纤直放站的方式组成链状网,集群基站与控制中心交换机通过E1进行连接,设在各车站的集群基站或光直放远端站通过漏缆覆盖整个隧道和站台区间,用小天线覆盖地铁车站站厅层,在车辆段设置地面集群基站及天线覆盖车辆段区域。
该方案基站均采用2载频;光纤直放站远端机通过光纤与设在基站处的光纤直放站近端机相连;在控制中心设置直放站网络管理终端。
其中天馈线系统由射频缆、漏缆、天线、跳线及各种连接元器件。
1、无线系统网络结构图站厅站台一般采用分布天线的方式,与一般的室内信号分布系统相似,由于是地下建筑电磁环境较为单纯,一般无室外大站的同频或邻频干扰,最小覆盖场强可在-85dBm。
地铁站厅一般都较空旷,固每副天线的覆盖半径较大。
隧道区间由于比较狭窄,原有的天线分布方式较难满足均匀覆盖的要求。
对于狭窄环境下的信号覆盖,一般采用“线天线”——漏泄电缆2、天馈线系统元器件介绍(1)漏缆:漏泄电缆是外导体内特别设有许多狭孔的同轴电缆。
当射频信号通过漏泄电缆时,这些狭孔会向外释放一定分量的信号优点:1、为狭窄的环境提供一流的覆盖2、多频段(宽带宽):75MHz~2700MHz3、可实现多系统的统一的信号分布缺点:1、外观成本高、安装过程繁杂(特别是较粗的电缆)2、安装方法及环境会影响电缆的性能(表现)2、连接元器件(1)、功分器:功分器是将输入功率平均分配的。
(2)、耦合器:耦合器是将功率分出一部分,它以耦合口的大小来命名。
比如,6dB耦合器就是耦合口衰减6dB的,10dB耦合器耦合口衰减10dB。
(3)、电桥:是个四端口网络,它的特性是两口输入、两口输出,两输入口相互隔离,两输出端口各输出输入口输入功率的50%,并且输出信号相位相差90度。
(4)、合路器:来自收发系统的多个信号源如GSM、CDMA、DCS等经过合路器合路输出。
合路器至少有两个输入口和一个输出口,输入口分别用于不同频段信号的输入,可将多路输入信号合成后由输出口输出。
天馈系统测试三、天馈系统测试3.1 驻波比的测试原理和意义简单的说~天馈系统里面的信号传播原理如下:馈线系统里面传播的是高频电波~在理想状态下~高频电波在馈线系统里面是保持同一振幅、同一相位,并不断向前传播的~称之为行波。
但实际上~由于各个器件的特性不同~电波在馈线系统里面肯定存在一定的反射波~因此~实际上馈线里面传播的电波是入射波和反射波叠加的混合波形~当反射波足够大时~会使形成的混合波形~看起来就像静止一样~而不再像行波一样不断向前推进~称之为驻波。
在实际应用中~入射波和发射波之间的关系影响到天馈系统的性能~我们常把入射波的功率和反射波的功率比值称之为驻波比~并用驻波比来衡量天馈系统性能的好坏。
天馈系统之所以会形成驻波~主要是因为构成天馈系统的各器件之间的特性不同~导致在各器件连接处~功率无法完全转化~而是有部分功率形成反射。
在无线基站建设过程中~为保障所建设的天馈系统传播性能优良的~就必须进行天馈系统的驻波比测试~这是一个工程过程必须测试的指标~意义重大。
天馈测试指导手册3.2 影响天馈系统驻波比的主要因素我们知道天馈系统的匹配是由各个部件的矢量叠加和馈线衰减的有机结合~既有天馈器件自身的影响~也有器件安装组合工艺的影响。
组成参考图片性能要求安装工艺要求器件对驻波比影响较大的就是正确示例1 驻波比要要保证天线正面无遮挡,具求<1.3 体安装要求参见1.3 无线基站设备安装室外施工工天艺常规要求。
线布放整齐、弯位圆滑~满足正确示例1 驻波比要单次弯曲半径应?120mm,求<1.1 多次弯曲半径应?200mm~具体工艺要求可参见1.3无线基站设备安装室外施工工艺常规要求。
11/2跳线馈馈线的单次弯曲半径应,正确示例1 驻波比要线 250mm~馈线多次弯曲半径求<1.1 ,360mm,馈线在布放、拐弯时~弯曲度应圆滑、无硬弯。
并避免接触到尖锐物体~防止划伤进水~造成故障。
具体工艺要求可参见1.3 无线基站设备安装室外施工工艺常规要求。
天馈线测试仪原理天馈线测试仪是一种用于测试和调试天馈线的仪器,它能够对信号的传输性能进行评估和分析。
该仪器通常由天馈线测试仪主机、测试软件、测试夹具及测试接头等组成。
下面我将通过以下几个方面来详细介绍天馈线测试仪的原理:天线参数测试、信号损耗测试、回波损耗测试、插入损耗测试、耦合损耗测试。
1. 天线参数测试:天馈线测试仪可以通过测试天线的增益、方向性、谐振频率等参数来评估天线性能。
它通过将天线与测试接头连接,通过发射和接收微弱的射频信号来测量天线的特性。
测试过程中,仪器会同时监测天线的射频功率和反射功率,根据测量结果计算出天线的增益和回波损耗等参数。
2. 信号损耗测试:天馈线测试仪可以用于测试信号在天馈线中的损耗情况。
测试时,仪器会通过发送和接收一定频率的射频信号来测量信号在天馈线中的衰减情况。
测试软件根据接收到的信号衰减量来计算出信号在天馈线中的损耗,从而评估天馈线的传输性能。
3. 回波损耗测试:回波损耗是指信号从天馈线输出端发送出去后被天馈线反射回来的损耗。
天馈线测试仪可通过发送一个射频信号并测量信号从输出端到达接收端的损耗量来评估天馈线的回波损耗。
测试软件通过比较发送的信号和接收的信号的功率差异来计算回波损耗。
4. 插入损耗测试:插入损耗是指天馈线中信号通过连接器、连接线等元器件引起的损耗。
天馈线测试仪可以通过测试连接器和连接线的插入损耗来评估天馈线的整体传输性能。
测试时,仪器会通过发送和接收一定频率的射频信号来测量连接器和连接线的损耗量,并根据测量结果对天馈线的插入损耗进行评估。
5. 耦合损耗测试:耦合损耗是指天馈线与天馈器件之间耦合引起的损耗。
天馈线测试仪可以通过测试天馈器件(如天线分配器、功率分配器等)与天馈线之间的耦合损耗来评估天馈线的性能。
测试时,仪器会通过发送和接收一定频率的射频信号来测量耦合损耗量,并根据测量结果计算出天馈线与天馈器件之间的损耗。
综上所述,天馈线测试仪通过测试和分析天线参数、信号损耗、回波损耗、插入损耗和耦合损耗等指标,能够评估和分析天馈线的传输性能。
短波天馈线测试方案简介短波天馈线是连接短波电台发射机和天线之间的重要组成部分。
为了确保短波电台的正常工作和传输效果,需要对短波天馈线进行定期的测试和检查。
本文档将介绍短波天馈线测试的方案和步骤。
目标本文档的目标是指导用户进行短波天馈线的测试,并确保测试结果准确可靠。
通过测试,可以判断天馈线的质量是否符合要求,发现潜在问题,并及时对其进行修复和调整,从而确保短波电台的正常工作。
测试工具和设备准备在进行短波天馈线测试之前,需要准备以下工具和设备:1.短波电台发射机2.天线分析仪3.频谱分析仪4.反射器5.测试电缆6.天馈线连接器7.电源供应器8.可调负载测试步骤步骤一:检查设备连接1.将短波电台发射机与天线分析仪通过测试电缆连接起来。
2.将频谱分析仪与天线分析仪通过测试电缆连接起来。
3.确保所有的连接器和接头都连接紧固,没有松动现象。
步骤二:进行预热和校准1.打开短波电台发射机,并进行预热,使其达到正常工作温度。
2.对天线分析仪进行校准,以确保其准确性和稳定性。
3.对频谱分析仪进行校准,以确保其准确性和稳定性。
步骤三:测量天馈线的驻波比1.将反射器与短波电台发射机的输出端连接。
2.将天馈线连接到反射器的输入端,并确保连接牢固。
3.设置天线分析仪的参数,选择对应的频段和测试模式。
4.打开短波电台发射机,并调整频率和功率。
5.观察天线分析仪上的驻波比指示,并记录测量结果。
6.如果驻波比超过了设定的阈值范围,说明天馈线存在问题,需要进一步检查。
步骤四:测量天馈线的损耗1.将可调负载与短波电台发射机的输出端连接。
2.将天馈线连接到可调负载的输入端,并确保连接牢固。
3.设置频谱分析仪的参数,选择对应的频段和测试模式。
4.打开短波电台发射机,并调整频率和功率。
5.观察频谱分析仪上的功率指示,并记录测量结果。
6.根据测量结果计算天馈线的损耗。
7.如果损耗超过了设定的阈值范围,说明天馈线存在问题,需要进一步检查。
步骤五:分析和处理测试结果根据测试结果,对天馈线的质量进行评估,并采取相应的措施进行处理。
天馈系统测试方法天馈系统是现代通信网络中至关重要的组成部分,它负责将信号从信源传送到目标终端。
为了确保天馈系统的正常运行和性能优化,对其进行测试至关重要。
本文将介绍天馈系统测试的方法,并详细解释每种测试方法的目的和步骤。
一、频谱分析测试频谱分析测试是用于评估天馈系统信号频谱特性的一种方法。
通过使用频谱分析仪,可以检测和分析信号的频谱分布、带宽使用情况以及不同频率上的信号功率。
这种测试可以帮助工程师了解天馈系统的频率特性,优化信号传输效果以及发现异常信号或干扰源。
在进行频谱分析测试时,需要先进行仪器的校准和设置。
然后,将天馈系统的信号连接到频谱分析仪,运行测试软件并记录分析结果。
分析结果可以显示不同频率上的信号功率及其相对强度,以及可能存在的干扰源。
根据分析结果,工程师可以评估信号的频率利用率,对天馈系统进行优化和调整。
二、插入损耗测试插入损耗测试是评估天馈系统信号传输过程中信号损耗情况的一种方法。
通过测量信号在天馈系统传输过程中的损耗量,可以判断系统中各个组件的质量和性能是否符合要求。
这种测试方法可以帮助工程师发现信号传输过程中可能存在的损耗源,并采取相应的措施进行修复和优化。
在进行插入损耗测试时,需要使用功率计和误差框等仪器测量信号的输入功率和输出功率,并计算其差值以得到插入损耗。
测试过程中需要确保仪器的准确性和可靠性,并根据测试结果判断损耗是否在合理范围内。
如果损耗过大,工程师可以检查天馈系统的连接、接头、衰减器等组件,以寻找问题并进行修复。
三、驻波比测试驻波比测试用于评估天馈系统中信号反射和干涉现象。
驻波比是反映信号传输线上发生反射的程度的参数,它的值越大表示反射越明显。
通过测量和计算驻波比,工程师可以判断天馈系统中是否存在信号反射问题,并采取相应的措施进行修复。
在进行驻波比测试时,需要使用驻波比仪或网络分析仪等仪器对天馈系统中的信号进行测量。
测试过程中需要准确设置和校准仪器,将其连接到天馈系统的输入端,并记录测试结果。
天馈测试方法一、测试目的:通过测试,掌握天线口功率、馈线驻波比和有源设备工作状态,判断天馈系统当前可能存在的问题。
二、测试内容:BTS输出功率测试、平层主干节点测试、有源设备测试、天线口功率测试。
三、测试设备:Site master S331D驻波仪、Spectrum Master MS2711D频谱仪Nokia 系列手机、衰减器、跳线等。
四、测试人员及时间安排:每组天馈测试配备工程师3名,测试时间定为1-2天。
五、测试方法及规范:(一)BTS输出功率测试1.首先测试BTS输出功率,检查BTS工作状态是否正常,输出功率和方案设计功率是否一致。
2.测试点选择:为了尽量不影响原BTS工作,若BTS后级有大功率器件,则测试点选择在距离BTS最近的大功率器件输出端;若后级无大功率器件,则应通知机房将该BTS 功率降至最低,得到降低功率确认后,断开BTS与天馈系统的连接并测试功率;将测试值与原方案对比,若测试值与原方案不一致,则先判断链路连接上是否存在问题,若链路连接有问题,应现场将其恢复,因此产生的材料费用另外结算。
3.若连接无问题且测试功率值偏低,要求机房将功率抬升至方案设计值。
4.若功率发生波动或波形异常,要求进行载频检查。
(二)平层主干节点测试1.对所有楼层和电梯进行故障点定位驻波测试。
2.进入平层的主干节点每层都要测量下行输出功率,检查平层整体通断情况,检查实际馈入平层的总功率和设计馈入平层的总功率的差值。
3.详细记录测试数据,若发现主干节点功率或驻波故障,通知维护人员进行排查与整改。
(三)有源设备测试1.每台有源设备均需测试。
2.测试时波形截图必须保留。
3.若有源设备工作状态不正常(无输出、输出功率低、输出功率不稳、波形异常),交由原厂家/代维公司解决,该设备所带天馈的功率工作暂停;或采用杭州移动指定的同类设备进行替换。
4.测试数据记录表格见附件。
(四)天线口功率测试1.每层每付天线均需测试。
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接,再从硬馈线转换成软跳线连接到天线。
在这里,软跳线主要用于连接,而硬馈线的损耗较小,主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号,以提高基站的接收灵敏度。
如图3-1所示。
图3-1基站天馈线的结构2.天线2.1天线的基本概念1.天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置,发射天线将传输线中的高频电磁能转换为自由空间的电磁波,接收天线将自由空间的电磁波转换为高频电磁能。
因此,天线是换能装置,具有互易性。
天线性能将直接影响无线网络的性能。
2.天线辐射电磁波的基本原理导线载有交变电流时,就可以形成电磁波的辐射,辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时,两导线所产生的感应电动势几乎可以抵消,因而辐射很微弱;如果将两导线张开,这时由于两导线的电流方向相同,由两导线所产生的感应电动势方向相同,因而辐射较强。
当导线的长度远小于波长时,导线的电流很小,辐射很微弱;当导线的长度增大到可与波长相比拟时,导线上的电流就大大增加,因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子;全长与波长相等的振子,称为全波对称振子;将振子折合起来的,称为折合振子。
实际天线是由振子叠放组成的。
如图3-2所示。
图3-2 天线辐射电磁波原理图3.天线的极化(1)电磁波的极化无线电波在空间传播时,其电场方向是按一定的规律而变化的,这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面,我们就称它为垂直极化波。
如果电波的电场方向与地面平行,则称它为水平极化波。
如图3-3。
图3-3 电磁波的极化方向(2)天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收;水平极化波要用具有水平极化特性的天线来接收;当来波的极化方向与接收天线的极化方向不一致时,在接收过程中通常都要产生极化损失。
如图3-4所示。
(3)双极化天线两个天线为一个整体,分别传输两个独立的波。
两附天线的振子相互呈垂直排列。
双极化天线减少了天线的数目,施工和维护更加简单。
如图3-5所示。
垂直极化水平极化+45度倾斜极化-45度倾斜极化图3-4 天线的极化图3-5 双极化天线原理2.2天线的性能参数表征天线性能的主要参数包括电性能参数和机械性能参数。
电性能参数(Electrical properties)有工作频段、输入阻抗、驻波比、极化方式、增益、方向图、水平垂直波束宽度、下倾角、前后比、旁瓣抑制与零点填充、功率容量、三阶互调、天线口隔离。
机械参数(Mechanical properties)有尺寸、重量、天线罩材料、外观颜色、工作温度、存储温度、风载、迎风面积、接头型式、包装尺寸、天线抱杆、防雷。
这里主要讨论电性能参数。
1.天线的方向性天线的方向性是指天线向一定方向辐射或接收电磁波的能力。
对于接收天线而言,方向性表示天线对不同方向传来的电波所具有的接收能力。
各种通信设备对天线方向性的要求是不同的,例如精密测量雷达要求天线辐射的电磁波集中在极小的空间立体角内;而无线广播则要求在水平面内向所有方向均匀辐射。
天线方向性的获得是通过天线内部加反射板或振子叠放而实现的。
天线的方向性通常用方向图来表示。
方向图是以天线为中心,某一距离为半径做球面(或圆周),按照球面上各点电场强度与该点所在的方向角而绘出的对应图形。
一般地,用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图,分为水平方向图和垂直方向图。
在移动通信中常用的对称振子天线方向图如图3-6所示的是垂直方向图。
图3-6 天线的垂直方向图2.天线的增益增益是用来表示天线集中辐射的程度。
其在某一方向的定义是指在输入功率相等的条件下,实际天线与理想的辐射单元在空间同一点处所产生的场强的平方之比,即功率之比。
增益一般与天线方向图有关,方向图主瓣越窄,后瓣、副瓣越小,增益越高。
增益的单位用“dBi”或“dBd”表示,如图3-7所示。
图3-7 “dBd和“dBi”的区别一个天线与对称振子相比较的增益,用“dBd”表示;一个天线与各向同性辐射器相比较的增益用“dBi”表示。
5.17dBd = 3dBi或dBi=dBd+2.15。
天线增益是用来衡量天线朝一个特定方向收发信号的能力,它是选择基站天线最重要的参数之一。
一般来说,增益的提高主要是依靠减少垂直面向辐射的波束宽度,而在水平面上保持全向的辐射特性。
天线增益对移动通信系统运行极为重要,因为它决定蜂窝边缘的信号电平。
增加增益就可以在一确定方向上增大网络的覆盖范围,或者在确定范围内增大增益余量。
3.前后比方向图中,前后瓣最大电平之比称为前后比。
前后比大表示天线定向接收性能就好。
基本半波振子天线的前后比为1,所以对来自振子前后的相同信号电波具有相同的接收能力,如图3-8。
图3-8 前后比示意图4.波束宽度在方向图中通常都有两个瓣或多个瓣,其中最大的瓣称为主瓣,其余的瓣称为副瓣。
主瓣两半功率点间的夹角定义为天线方向图的波瓣宽度,称为半功率(角)瓣宽。
主瓣瓣宽越窄,则方向性越好,抗干扰能力越强。
如图3-9所示。
方位(即水平面方向图)俯仰面(即垂直面方向图)图3-9 天线的波束宽度以下是GSM900中常用天线的特性参数:于密集城市地区典型基站三扇区配置的覆盖(用得最多),90°水平波束多用于城镇郊区典型基站三扇区配置的覆盖。
5 .天线的工作频率范围(带宽)无论是发射天线还是接收天线,它们总是在一定的频率范围内工作的,通常,工作在中心频率时天线所能输送的功率最大(谐振),偏离中心频率时它所输送的功率都将减小(失谐),据此可定义天线的频率带宽。
有几种不同的定义:一种是指天线增益下降三分贝时的频带宽度;一种是指在规定的驻波比下天线的工作频带宽度。
在移动通信系统中是按后一种定义的,具体的说,就是当天线的输入驻波比≤1.5时,天线的工作带宽。
当天线的工作波长不是最佳时天线性能要下降。
在天线工作频带内,天线性能下降不多,仍然是可以接受的。
6.天线的输入阻抗天线和馈线的连接端,即馈电点两端感应的信号电压与信号电流之比,称为天线的输入阻抗。
输入阻抗有电阻分量和电抗分量。
输入阻抗的电抗分量会减少从天线进入馈线的有效信号功率,因此,必须使电抗分量尽可能为零,使天线的输入阻抗为纯电阻。
输入阻抗与天线的结构、尺寸和工作波长有关,基本半波振子,即由中间对称馈电的半波长导线,其输入阻抗为(73.1+j42.5)欧姆。
当把振子长度缩短3%~5%时,就可以消除其中的电抗分量,使天线的输入阻抗为纯电阻,即使半波振子的输入阻抗为73.1欧(标称75欧)。
而全长约为一个波长,且折合弯成U形管形状由中间对称馈电的折合半波振子,可看成是两个基本半波振子的并联,而输入阻抗为基本半波振子输入阻抗的四倍,即292欧(标称300欧)。
天线的输入阻抗的计算是比较困难的,只有极少数形状最简单的天线能严格地按理论计算出来,一般在工程上直接用实验来确定天线的输入阻抗。
移动通信系统中通常在发射机与发射天线间,接收机与接收天线间用传输线连接,要求传输线与天线的阻抗匹配,才能以高效率传输能量,否则,效率不高,必须采取匹配技术实现匹配。
7.天线的驻波比(1)电压驻波比当馈线和天线匹配时,高频能量全部被负载吸收,馈线上只有入射波,没有反射波。
馈线上传输的是行波,馈线上各处的电压幅度相等,馈线上任意一点的阻抗都等于它的特性阻抗。
而当天线和馈线不匹配时,也就是天线阻抗不等于馈线特性阻抗时,负载就不能全部将馈线上传输的高频能量吸收,而只能吸收部分能量。
入射波的一部分能量反射回来形成反射波。
在不匹配的情况下,馈线上同时存在入射波和反射波。
两者叠加,在入射波和反射波相位相同的地方振幅相加最大,形成波腹;而在入射波和反射波相位相反的地方振幅相减为最小,形成波节。
其它各点的振幅则介于波幅与波节之间。
这种合成波称为驻波。
反射波和入射波幅度之比叫作反射系数。
反射波幅度反射系数Γ=─────(3.1)入射波幅度驻波波腹电压与波节电压幅度之比称为驻波系数,也叫电压驻波比(VSWR)驻波波腹电压幅度最大值Vmax (1+Γ)驻波系数S=──────────────=──── (3.2)驻波波节电压辐度最小值Vmin (1-Γ)终端负载阻抗和特性阻抗越接近,反射系数越小,驻波系数越接近于1,匹配也就越好。
工程中一般要求VSWR<1.5,实际中一般要求VSWR<1.2。
(2)回波损耗RL它是反射系数的倒数,以分贝表示。
RL的值在0dB到无穷大之间,回波损耗越小表示匹配越差,反之则匹配越好。
0dB表示全反射,无穷大表示完全匹配。
在移动通信中,一般要求回波损耗大于14dB(对应VSWR=1.5)。
RL=10lg(入射功率/反射功率)(3.3)例如Pf=10W,Pr=0.5W,则RL=10lg(10/0.5)=13dB表3-2是SWR与RL值的转换关系表3-28.天线倾角当天线垂直安装时,天线辐射方向图的主波瓣将从天线中心开始沿水平线向前。
为了控制干扰,增强覆盖范围内的信号强度,及减少零凹陷点的范围,一般要求天线主波束有一个下倾角度。
天线倾角定义了天线倾角的范围,在此范围内,天线波束发生的畸变较小。
天线倾角变化对对覆盖小区形状的变化影响如图3-10所示。
由图可见,机械下倾角度过大,会造成波束的畸变。
天线下倾有两种方式:机械的方式和电调方式。
图3-10 天线下倾角2.3 天线类型天线的种类很多,按工作频带分有800MHZ、900MHZ、1800MHZ、1900MHZ;按极化方式分有垂直极化天线、水平极化天线、+450线极化天线、圆极化天线;按方向图分有全向天线、定向天线;按下倾方式分有机械下倾、电调下倾;按功能分有发射天线、接收天线、收发共用天线。
天线的发展趋势是向多频段、多功能、智能化方向发展。
根据所要求的辐射方向图(覆盖范围),可以选择不同类型的天线。
下面简要地介绍移动通信基站中最常用的天线类型。
1.机械天线所谓机械天线,即指使用机械调整下倾角度的移动天线。
机械天线安装好后,如果因网络优化的要求,需要调整天线背面支架的位置改变天线的倾角来实现。
在调整过程中,虽然天线主瓣方向的覆盖距离明显变化,但天线垂直分量和水平分量的幅值不变,所以天线方向图容易变形。
实践证明:机械天线的最佳下倾角度为10~50;当下倾角度在50~100之内变化时,其天线方向图稍有变化但变化不大;当下倾角度在100~150之间变化时,其天线方向图变化较大;当机械天线下倾超过150以后,天线方向图形状改变很大。
