天馈线安装与测试98583

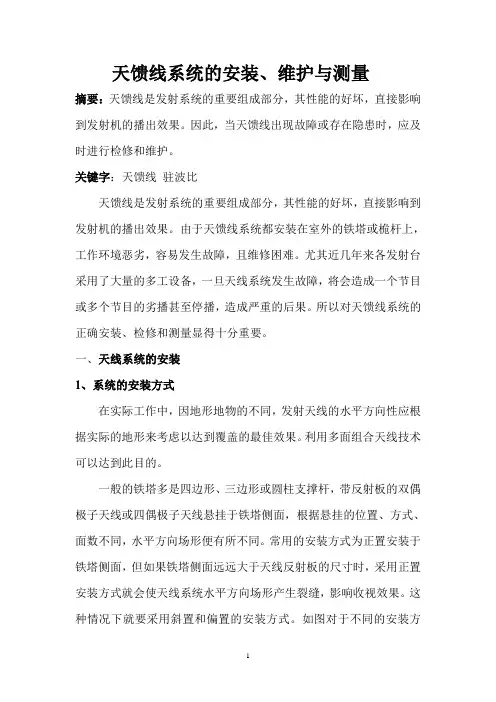

天馈线系统的安装、维护与测量摘要：天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。

因此，当天馈线出现故障或存在隐患时，应及时进行检修和维护。

关键字：天馈线驻波比天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。

由于天馈线系统都安装在室外的铁塔或桅杆上，工作环境恶劣，容易发生故障，且维修困难。

尤其近几年来各发射台采用了大量的多工设备，一旦天线系统发生故障，将会造成一个节目或多个节目的劣播甚至停播，造成严重的后果。

所以对天馈线系统的正确安装、检修和测量显得十分重要。

一、天线系统的安装1、系统的安装方式在实际工作中，因地形地物的不同，发射天线的水平方向性应根据实际的地形来考虑以达到覆盖的最佳效果。

利用多面组合天线技术可以达到此目的。

一般的铁塔多是四边形、三边形或圆柱支撑杆，带反射板的双偶极子天线或四偶极子天线悬挂于铁塔侧面，根据悬挂的位置、方式、面数不同，水平方向场形便有所不同。

常用的安装方式为正置安装于铁塔侧面，但如果铁塔侧面远远大于天线反射板的尺寸时，采用正置安装方式就会使天线系统水平方向场形产生裂缝，影响收视效果。

这种情况下就要采用斜置和偏置的安装方式。

如图对于不同的安装方式，获得的水平方向性图的圆度不尽相同。

但经过设计计算，均可以保证圆度在±3dB以内。

正置偏置斜置2、天线单元面安装在安装天线单元板时，一般要注意以下几点：1）每个方向的层数，层间距，偏置和斜置距离（需要偏置和斜置的）均应按照设计要求进行安装。

2）单元面的安装方向要保持一致，不能反向。

以免影响辐射方向图及降低增益。

3）安装时每层天线应保持水平位置在同一高度；垂直位置应使每列天线在前后左右在同一直线上保持铅垂进行（机械下倾除外）。

4）安装时应防止对单元面的撞击和振荡；单元面的背面应紧贴安装结构预置件。

3、功率分配器的安装1）功率分配器的安装方式一般采用“吊挂式”安装在铁塔的内部或桅杆侧面的适当位置。

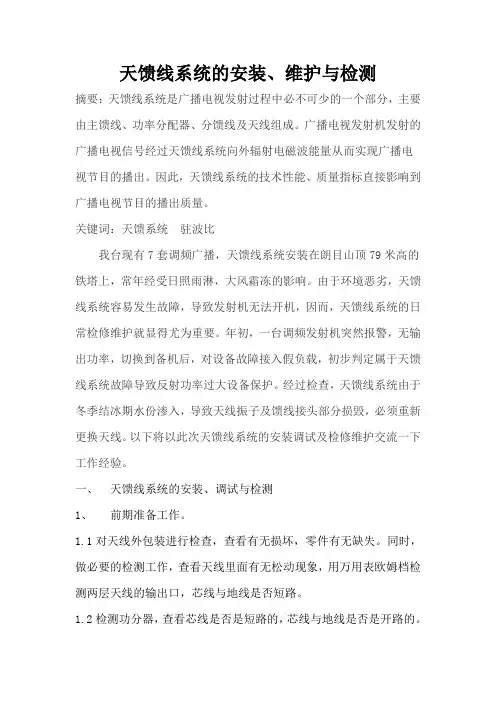

天馈线系统的安装、维护与检测摘要：天馈线系统是广播电视发射过程中必不可少的一个部分，主要由主馈线、功率分配器、分馈线及天线组成。

广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量从而实现广播电视节目的播出。

因此，天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。

关键词：天馈系统驻波比我台现有7套调频广播，天馈线系统安装在朗目山顶79米高的铁塔上，常年经受日照雨淋，大风霜冻的影响。

由于环境恶劣，天馈线系统容易发生故障，导致发射机无法开机，因而，天馈线系统的日常检修维护就显得尤为重要。

年初，一台调频发射机突然报警，无输出功率，切换到备机后，对设备故障接入假负载，初步判定属于天馈线系统故障导致反射功率过大设备保护。

经过检查，天馈线系统由于冬季结冰期水份渗入，导致天线振子及馈线接头部分损毁，必须重新更换天线。

以下将以此次天馈线系统的安装调试及检修维护交流一下工作经验。

一、天馈线系统的安装、调试与检测1、前期准备工作。

1.1对天线外包装进行检查，查看有无损坏，零件有无缺失。

同时，做必要的检测工作，查看天线里面有无松动现象，用万用表欧姆档检测两层天线的输出口，芯线与地线是否短路。

1.2检测功分器，查看芯线是否是短路的，芯线与地线是否是开路的。

1.3检测馈管的好坏，旋开馈管与功分器接头，把馈管头接上标准50欧假负载，用扫频仪检测馈管的好坏，如没有假负载，则将馈管芯线与地线短接，用万用表测量是否完全短路。

1.4将天线进行组装，并用卡子固定在支撑架上。

组装过程中，对于可能进水的接头和螺丝处，必须先用密封胶HZ-703/704等硫化硅橡胶进行密封，对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。

由于密封性能的好坏直接决定了天馈线系统的使用，因此在密封方面，为提高其可靠性，通常，采取3种密封材料配合使用来保障密封性能。

一是密封硅胶，主要使用HZ-703/704；二是防水胶带，主要用于在接头处密封；三是玻璃胶，主要用于天线上下两端封口处及固定螺栓处，防止水分渗入。

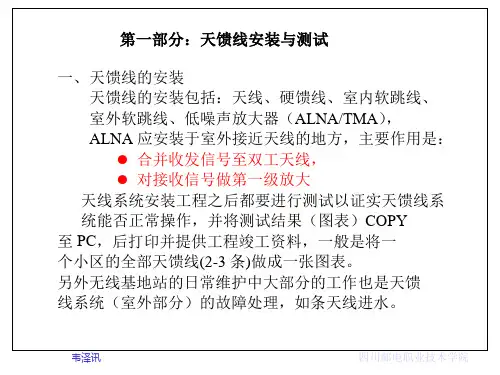

天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路，它的安装与测试是保证信号传输高质量的关键步骤。

本文将介绍天馈线的安装与测试的一些基本要点和注意事项。

首先，天馈线的安装需要注意以下几个方面。

首先，选择适当的线缆类型，根据使用环境和需求选择合适的天馈线型号。

其次，正确安装连接器，确保连接器与线缆之间的接触良好，没有松动和错位。

连接器的质量对天馈线信号传输起着重要作用，因此必须选择质量可靠的连接器。

最后，适当保护线缆，避免线缆受到机械损伤或磨损。

在安装过程中，要注意避开锐利物体、高温和腐蚀性物质，以保证线缆的使用寿命和信号传输品质。

其次，天馈线的测试对于保证无线传输品质至关重要。

测试的目的主要是确保天馈线的传输性能符合要求。

常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。

衰减测试是测试天馈线的传输损耗，其结果表明信号通过线缆时的损耗大小。

驻波比测试用于衡量天馈线在传输信号时的回波情况，以此来检测信号反射和不匹配等问题。

信号干扰测试则是用来检测线缆周围存在的干扰源，以保证传输信号的稳定性和可靠性。

完成测试后，需要根据测试结果进行评估和调整。

如果测试结果不符合要求，可以根据不同情况采取相应措施。

例如，如果衰减过大，可以选择更优质的天馈线或者更换连接器；如果驻波比过高，需要检查连接器是否正确安装、线缆是否受损或存在接地问题等；如果存在干扰源，需要采取屏蔽措施或改变线缆布放路径。

总之，天馈线的安装与测试是确保信号传输质量的关键步骤。

正确的安装和测试可以提高无线信号传输的可靠性和稳定性，从而保证无线通信系统的正常运行。

因此，在实际应用中，我们应该重视天馈线的安装与测试，并根据实际需要进行相应的调整和改进。

天馈线是一种用于无线电频率传输的特殊电缆，主要用于将天线与收发设备连接起来。

这种电缆具有良好的屏蔽性能和高频损耗特性，可以有效地保护信号免受干扰和损耗。

因此，天馈线的安装和测试对于保证无线通信的质量至关重要。

天馈线系统安装及驻波比测试学习资料一、地铁无线系统、天馈线系统介绍地铁无线系统组网由交换机+多基站+光纤直放站的方式组成链状网，集群基站与控制中心交换机通过E1进行连接，设在各车站的集群基站或光直放远端站通过漏缆覆盖整个隧道和站台区间，用小天线覆盖地铁车站站厅层，在车辆段设置地面集群基站及天线覆盖车辆段区域。

该方案基站均采用2载频；光纤直放站远端机通过光纤与设在基站处的光纤直放站近端机相连；在控制中心设置直放站网络管理终端。

其中天馈线系统由射频缆、漏缆、天线、跳线及各种连接元器件。

1、无线系统网络结构图站厅站台一般采用分布天线的方式，与一般的室内信号分布系统相似，由于是地下建筑电磁环境较为单纯，一般无室外大站的同频或邻频干扰，最小覆盖场强可在-85dBm。

地铁站厅一般都较空旷，固每副天线的覆盖半径较大。

隧道区间由于比较狭窄，原有的天线分布方式较难满足均匀覆盖的要求。

对于狭窄环境下的信号覆盖，一般采用“线天线”——漏泄电缆2、天馈线系统元器件介绍（1）漏缆：漏泄电缆是外导体内特别设有许多狭孔的同轴电缆。

当射频信号通过漏泄电缆时，这些狭孔会向外释放一定分量的信号优点：1、为狭窄的环境提供一流的覆盖2、多频段（宽带宽）：75MHz～2700MHz3、可实现多系统的统一的信号分布缺点：1、外观成本高、安装过程繁杂（特别是较粗的电缆）2、安装方法及环境会影响电缆的性能（表现）2、连接元器件（1）、功分器：功分器是将输入功率平均分配的。

（2）、耦合器：耦合器是将功率分出一部分，它以耦合口的大小来命名。

比如，6dB耦合器就是耦合口衰减6dB的，10dB耦合器耦合口衰减10dB。

（3）、电桥：是个四端口网络，它的特性是两口输入、两口输出，两输入口相互隔离，两输出端口各输出输入口输入功率的50％，并且输出信号相位相差90度。

（4）、合路器：来自收发系统的多个信号源如GSM、CDMA、DCS等经过合路器合路输出。

合路器至少有两个输入口和一个输出口，输入口分别用于不同频段信号的输入，可将多路输入信号合成后由输出口输出。

天馈线安装步骤范文天馈线是用于传输微弱的电信号和高频信号的一种特殊电缆，广泛应用于通信、广播、电视、雷达等领域。

天馈线的安装过程相对复杂，包括选材、设计、施工、调试等多个环节。

下面是天馈线安装的详细步骤：1.选材：选择适合于特定应用环境和技术要求的天馈线型号和规格。

根据需要传输的信号频率、传输距离和工作环境等因素，选择相应的天馈线，并确保其质量和可靠性。

2.设计：进行天馈线系统设计，包括线路走向规划、连接方式确定、设备选型等。

根据实际情况确定天馈线的敷设路径，避免干扰源和尽可能减少损耗。

3.施工准备：清理安装区域，确保无障碍物和杂物，防止影响天馈线的正常敷设。

同时准备好天馈线的相关工具和材料，如天馈线卡子、隔离器、接头、固定器等。

4.敷设：首先在地面或墙壁上确定好天馈线的敷设路径，用直尺或标线量具测量好敷设的轨迹并标记。

然后使用工具（如电钻、锤子）进行墙体打孔，将接头和固定器安装在预定位置。

5.连接：在天馈线需要连接处，使用合适的工具和技术进行连接。

首先确保连接的两端干净无尘，然后根据天馈线的型号和连接方式进行连接，如压接、螺纹连接等。

6.固定：使用天馈线卡子和固定器将天馈线固定在墙壁或支架上，确保线路稳固和整齐。

7.绝缘：在天馈线连接处使用隔离器进行绝缘处理，防止信号干扰和信号损耗。

8.调试：安装完成后，进行天馈线的调试和测试工作。

使用测试仪器对天馈线的传输性能、损耗情况进行检测，并根据测试结果对天馈线进行调整和优化。

9.完善：施工结束后，对天馈线进行整体检查和维护工作。

处理好线路的整齐、遮挡、防水等问题，以确保天馈线的可靠性和安全性。

总结：天馈线的安装过程需要经过材料选购、设计规划、施工敷设、连接固定、调试测试等多个步骤。

每个步骤都需要严格操作和专业知识，以确保天馈线系统的正常运行和传输质量。

在安装过程中，还需注意线路的整齐、遮挡、防水等问题，确保安装质量和线路的稳定性和可靠性。

天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。

2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。

2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。

馈线的允许余量为不超过5％。

2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。

切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。

天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。

2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。

捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。

3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。

1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。

天线应符合水平和垂直度隔离度要求。

2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。

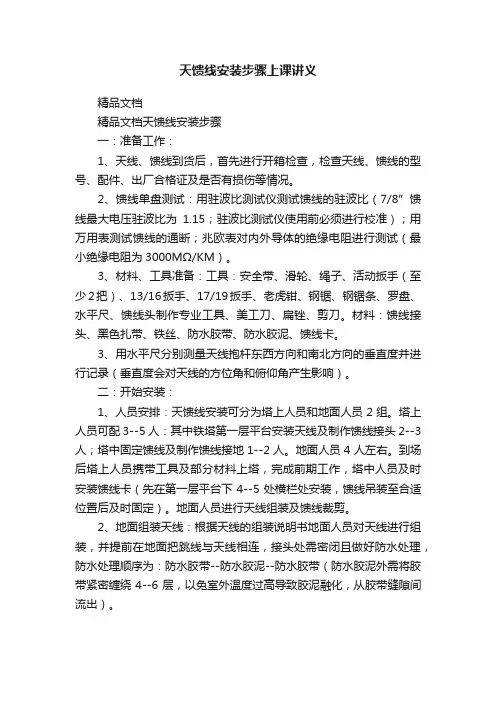

天馈线安装步骤上课讲义
精品文档
精品文档天馈线安装步骤
一：准备工作：
1、天线、馈线到货后，首先进行开箱检查，检查天线、馈线的型号、配件、出厂合格证及是否有损伤等情况。

2、馈线单盘测试：用驻波比测试仪测试馈线的驻波比（7/8”馈线最大电压驻波比为1.15；驻波比测试仪使用前必须进行校准）；用万用表测试馈线的通断；兆欧表对内外导体的绝缘电阻进行测试（最小绝缘电阻为3000MΩ/KM）。

3、材料、工具准备：工具：安全带、滑轮、绳子、活动扳手（至少2把）、13/16扳手、17/19扳手、老虎钳、钢锯、钢锯条、罗盘、水平尺、馈线头制作专业工具、美工刀、扁锉、剪刀。

材料：馈线接头、黑色扎带、铁丝、防水胶带、防水胶泥、馈线卡。

3、用水平尺分别测量天线抱杆东西方向和南北方向的垂直度并进行记录（垂直度会对天线的方位角和俯仰角产生影响）。

二：开始安装：
1、人员安排：天馈线安装可分为塔上人员和地面人员2组。

塔上人员可配3--5人：其中铁塔第一层平台安装天线及制作馈线接头2--3人；塔中固定馈线及制作馈线接地1--2人。

地面人员4人左右。

到场后塔上人员携带工具及部分材料上塔，完成前期工作，塔中人员及时安装馈线卡（先在第一层平台下4--5处横栏处安装，馈线吊装至合适位置后及时固定）。

地面人员进行天线组装及馈线裁剪。

2、地面组装天线：根据天线的组装说明书地面人员对天线进行组装，并提前在地面把跳线与天线相连，接头处需密闭且做好防水处理，防水处理顺序为：防水胶带--防水胶泥--防水胶带（防水胶泥外需将胶带紧密缠绕4--6层，以免室外温度过高导致胶泥融化，从胶带缝隙间流出）。

天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。

在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。

室外馈线及接头处要接地。

也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。

如图3－1所示。

图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。

因此，天线是换能装置，具有互易性。

天线性能将直接影响无线网络的性能。

2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。

实际天线是由振子叠放组成的。

如图3－2所示。

图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。

无线电波的电场方向称为电波的极化方向。

如果电波的电场方向垂直于地面，我们就称它为垂直极化波。

如果电波的电场方向与地面平行，则称它为水平极化波。

如图3－3。

图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。

垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。
