利用天馈线测试仪进行同轴电缆的测试

S331D天馈线测试仪操作方法1.开机和关机a.S331D天馈线测试仪的开关位于仪器的侧面。

要开机，按下开关并保持按压状态，直到屏幕亮起。

要关机，再次按下开关并保持按压状态，直到屏幕关闭。

b.在开机时，仪器会进行自检，然后进入待机状态，显示主菜单。

2.主菜单a.主菜单显示在屏幕上，通过仪器上的导航按键在不同的选项之间移动。

菜单选项包括"测试"、"设置"、"标定"、"文件"和"帮助"。

b.使用导航按键选择所需菜单选项，然后按下确认键进入相应的功能界面。

3.测试功能a.选择"测试"菜单选项后，会显示可供选择的测试类型，如"SWR"、"反射损耗"、"VSWR"等。

使用导航按键选择所需的测试类型，并按下确认键进入测试界面。

b.在测试界面上，可以通过输入频率、选择测试通道、设置测试参数等操作来进行天馈线测试。

接下来，连接测试线缆和天馈线并确保连接牢固。

c.然后按下"开始测试"按钮，S331D将自动完成测试并将结果显示在屏幕上。

可以通过导航按键切换结果的显示方式，如图表、曲线、数字等。

4.设置功能a.选择"设置"菜单选项后，可以进入设备设置界面。

在该界面上，可以设置仪器的语言、单位、背光、校准等参数。

b.通过导航按键和确认键进行选项的选择和设置。

在设置完参数后，按下"保存"按钮以保存设置。

5.标定功能a.选择"标定"菜单选项后，可以进入仪器的标定界面。

标定是为了提高测试精度，主要包括校准标识、传输校准、反射校准等。

b.按照提示，进行标定操作。

标定操作需要使用特定的标定件，根据仪器的要求，连接标定件并按照指示进行操作。

c.标定完成后，按下"保存"按钮以保存标定参数。

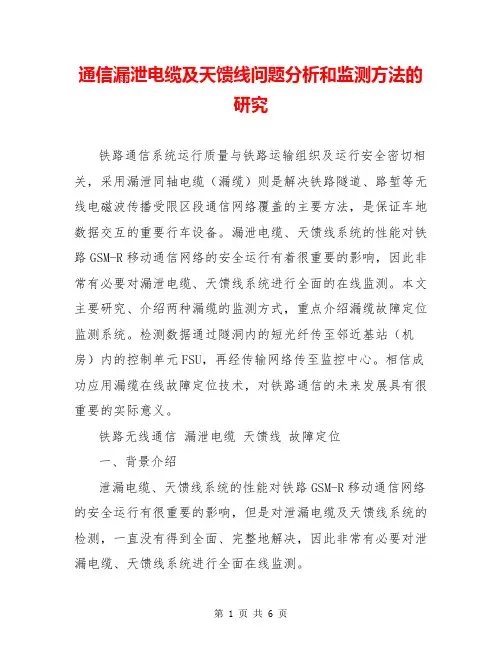

通信漏泄电缆及天馈线问题分析和监测方法的研究铁路通信系统运行质量与铁路运输组织及运行安全密切相关，采用漏泄同轴电缆（漏缆）则是解决铁路隧道、路堑等无线电磁波传播受限区段通信网络覆盖的主要方法，是保证车地数据交互的重要行车设备。

漏泄电缆、天馈线系统的性能对铁路GSM-R移动通信网络的安全运行有着很重要的影响，因此非常有必要对漏泄电缆、天馈线系统进行全面的在线监测。

本文主要研究、介绍两种漏缆的监测方式，重点介绍漏缆故障定位监测系统。

检测数据通过隧洞内的短光纤传至邻近基站（机房）内的控制单元FSU，再经传输网络传至监控中心。

相信成功应用漏缆在线故障定位技术，对铁路通信的未来发展具有很重要的实际意义。

铁路无线通信漏泄电缆天馈线故障定位一、背景介绍泄漏电缆、天馈线系统的性能对铁路GSM-R移动通信网络的安全运行有很重要的影响，但是对泄漏电缆及天馈线系统的检测，一直没有得到全面、完整地解决，因此非常有必要对泄漏电缆、天馈线系统进行全面在线监测。

从系统设计、运行维护、工程实现等层面做了深入的调研，漏缆、天馈线等无源部件的故障占整个射频无线系统问题50%以上，接头、跳线、天线等问题占无源部件问题80%以上，随着GSM-R系统运行开通，由于设备质量问题或工程安装问题，部分漏缆所连接的接头、跳线、天线将开始进入故障多发期。

但由于维护的实际困难，例如长大隧道、维修天窗时间、被动式巡检方式等因素的限制，故障很难被及时发现处理。

二、故障原因因材料、外力、安装等问题，使漏缆及天馈线的传输特性发生了改变，随之产生故障。

例如：（一）人为弯折过度，电缆的弯折小于最小弯曲半径，射频特性变坏。

（二）接头根部受力过度，此类故障一般在施工完毕后较长时间（几个月甚至一年）后才会显现出来，射频传输性能才会逐渐变差。

（三）踩踏、磕压，射频特性变坏。

（四）防水未做好，接头进水、雾腐蚀，此类故障一般在施工完毕后较长时间（几个月甚至1年）后才会显现出来，射频传输性能才会逐渐变差。

同轴电缆阻抗测试方法同轴电缆是常用的一种传输信号或电力的电缆，其具有一对同轴导体，分别是内导体和外导体，中间隔着一层绝缘材料。

同轴电缆的阻抗测试是为了确定电缆的特性阻抗值，保证信号传输的质量和稳定性。

本文将介绍两种常用的同轴电缆阻抗测试方法。

一、快速测定法快速测定法是比较常见的同轴电缆阻抗测试方法之一，具有测试速度快的优点。

其测试原理是利用高频信号在同轴电缆中的传输特性进行测定。

具体步骤如下：1.准备测试设备：信号源、频谱分析仪或网络分析仪、同轴电缆样品。

2.将信号源的输出端连接到同轴电缆的输入端，将频谱分析仪或网络分析仪的输入端连接到同轴电缆的输出端。

3.调整信号源的频率为待测频率，发送高频信号。

4.通过频谱分析仪或网络分析仪测量输出端的信号，得到电缆传输特性的频率响应曲线。

5.通过频率响应曲线，计算出同轴电缆的阻抗值。

二、传统测量法传统测量法是另一种常用的同轴电缆阻抗测试方法，具有测试准确度高的优点。

其测试原理是利用传统LCR桥进行测定。

具体步骤如下：1.准备测试设备：LCR桥、同轴电缆样品。

2.将同轴电缆的两个端口分别连接到LCR桥的测试端口。

3.调节LCR桥的测量参数为阻抗测量，并设置待测频率。

4.启动LCR桥进行测量，得到同轴电缆的电阻、电感、电容等参数。

5.综合计算得到同轴电缆的特性阻抗值。

以上两种方法虽然有一些区别，但都能够准确测定同轴电缆的阻抗值。

在实际应用中，可以根据不同的需求选择合适的测试方法。

需要注意的是，同轴电缆阻抗测试时要在合适的测试环境下进行，避免外部干扰对测试结果的影响。

另外，测试设备的选择应根据待测电缆的特性和测试要求进行合理搭配。

同时，测试操作的准确性和仪器的准确性也是保证测试结果准确性的重要因素。

综上所述，同轴电缆阻抗测试方法主要包括快速测定法和传统测量法。

通过这些方法，可以准确测定同轴电缆的阻抗值，保证信号传输的质量和稳定性。

同时，合适的测试环境和仪器设备的选择也是保证测试准确性的关键因素。

天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路，它的安装与测试是保证信号传输高质量的关键步骤。

本文将介绍天馈线的安装与测试的一些基本要点和注意事项。

首先，天馈线的安装需要注意以下几个方面。

首先，选择适当的线缆类型，根据使用环境和需求选择合适的天馈线型号。

其次，正确安装连接器，确保连接器与线缆之间的接触良好，没有松动和错位。

连接器的质量对天馈线信号传输起着重要作用，因此必须选择质量可靠的连接器。

最后，适当保护线缆，避免线缆受到机械损伤或磨损。

在安装过程中，要注意避开锐利物体、高温和腐蚀性物质，以保证线缆的使用寿命和信号传输品质。

其次，天馈线的测试对于保证无线传输品质至关重要。

测试的目的主要是确保天馈线的传输性能符合要求。

常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。

衰减测试是测试天馈线的传输损耗，其结果表明信号通过线缆时的损耗大小。

驻波比测试用于衡量天馈线在传输信号时的回波情况，以此来检测信号反射和不匹配等问题。

信号干扰测试则是用来检测线缆周围存在的干扰源，以保证传输信号的稳定性和可靠性。

完成测试后，需要根据测试结果进行评估和调整。

如果测试结果不符合要求，可以根据不同情况采取相应措施。

例如，如果衰减过大，可以选择更优质的天馈线或者更换连接器；如果驻波比过高，需要检查连接器是否正确安装、线缆是否受损或存在接地问题等；如果存在干扰源，需要采取屏蔽措施或改变线缆布放路径。

总之，天馈线的安装与测试是确保信号传输质量的关键步骤。

正确的安装和测试可以提高无线信号传输的可靠性和稳定性，从而保证无线通信系统的正常运行。

因此，在实际应用中，我们应该重视天馈线的安装与测试，并根据实际需要进行相应的调整和改进。

天馈线是一种用于无线电频率传输的特殊电缆，主要用于将天线与收发设备连接起来。

这种电缆具有良好的屏蔽性能和高频损耗特性，可以有效地保护信号免受干扰和损耗。

因此，天馈线的安装和测试对于保证无线通信的质量至关重要。

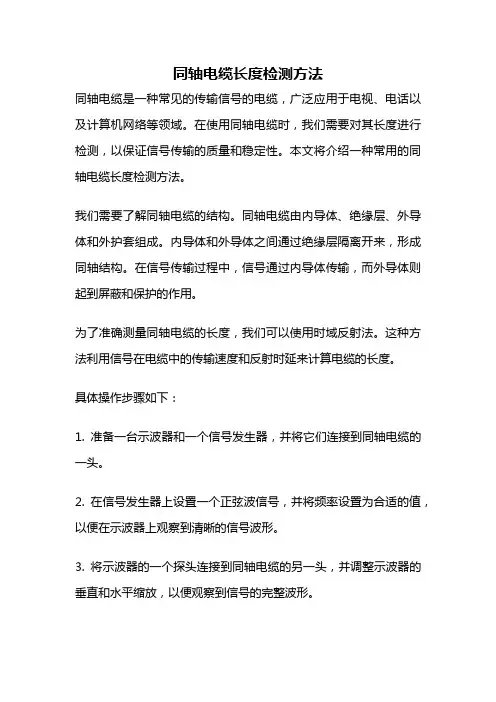

同轴电缆长度检测方法同轴电缆是一种常见的传输信号的电缆，广泛应用于电视、电话以及计算机网络等领域。

在使用同轴电缆时，我们需要对其长度进行检测，以保证信号传输的质量和稳定性。

本文将介绍一种常用的同轴电缆长度检测方法。

我们需要了解同轴电缆的结构。

同轴电缆由内导体、绝缘层、外导体和外护套组成。

内导体和外导体之间通过绝缘层隔离开来，形成同轴结构。

在信号传输过程中，信号通过内导体传输，而外导体则起到屏蔽和保护的作用。

为了准确测量同轴电缆的长度，我们可以使用时域反射法。

这种方法利用信号在电缆中的传输速度和反射时延来计算电缆的长度。

具体操作步骤如下：1. 准备一台示波器和一个信号发生器，并将它们连接到同轴电缆的一头。

2. 在信号发生器上设置一个正弦波信号，并将频率设置为合适的值，以便在示波器上观察到清晰的信号波形。

3. 将示波器的一个探头连接到同轴电缆的另一头，并调整示波器的垂直和水平缩放，以便观察到信号的完整波形。

4. 观察示波器上的波形，并找到信号的起始点和终止点。

起始点是信号在电缆中传输时的起点，而终止点是信号被反射回来的点。

5. 计算信号的传输时间差。

首先，测量起始点和终止点之间的时间差，并将其除以2，得到信号在电缆中传输的时间。

然后，根据电缆中信号的传输速度，计算出电缆的长度。

需要注意的是，同轴电缆中信号的传输速度是有限的，一般为光速的70%~90%。

因此，在计算电缆长度时，需要将测得的传输时间乘以一个修正系数，以得到准确的结果。

除了时域反射法，我们还可以使用频域反射法来测量同轴电缆的长度。

这种方法通过测量信号在电缆中的传输频率来计算电缆的长度。

具体操作步骤与时域反射法类似，只是在示波器上观察的是频谱图而不是波形图。

同轴电缆长度的检测是确保信号传输质量的重要环节。

通过时域反射法或频域反射法，我们可以准确地测量同轴电缆的长度，并及时发现潜在的问题，从而保证信号的稳定传输。

天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。

在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。

室外馈线及接头处要接地。

也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。

如图3－1所示。

图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。

因此，天线是换能装置，具有互易性。

天线性能将直接影响无线网络的性能。

2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。

实际天线是由振子叠放组成的。

如图3－2所示。

图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。

无线电波的电场方向称为电波的极化方向。

如果电波的电场方向垂直于地面，我们就称它为垂直极化波。

如果电波的电场方向与地面平行，则称它为水平极化波。

如图3－3。

图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。

垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。

监测检测射频同轴电缆传输损耗测量方法及实测比对文丨湖南省无线电监测站吴楷0引言射频电缆是天线与接收机和发射机之间的重要 传输路径，是幵展无线电测量、电磁环境测试、电 磁兼容性测试的必要部件。

准确掌握射频电缆各频 率点的损耗值，是实现精确测量的重要前提。

使用 频谱分析仪、网络分析仪、天馈线分析仪、功率计 均可测量射频电缆传输损耗，本文将以2m/5〇n/ DC-18GHZ/N型柔性射频同轴电缆为例，基于频 谱分析仪的直接测量法、参考电缆测量法以及网络 分析仪S参数测量法进行实测，并对测量结果进行 比对，供测试和工程技术人员参考。

1直接测霣法使用信号发生器在各选定频率点输出恒定幅度 单载波信号，经被测射频电缆输入频谱分析仪，测 量峰值电平，计算得出被测电缆损耗值。

直接测量 法连接框图见图1。

为提髙测量精度，需对测量仪表进行必要的设 置（同样适用于参考电缆测量法）：(1 )使用B N C电缆，将信号发生器10MHz 时钟信号连接频谱分析仪参考信号输入端，频谱分 析仪参考时钟设置为外部参考，完成时钟同步；(2 )信号发生器输出未调制单载波信号，设 置合适的电平幅度，如-40d B m至-30dBm;(3)尽量减小频谱分析仪输入衰减，设置合 适的扫宽、分辨率带宽和参考电平。

时钟同步电缆图1直接测量法连接框图电缆损耗可表示为：式（1)中：I^f d B)为被测电缆损耗，Po (d B m)为信号发生器输出电平，R (d B m)为频谱 分析仪测量电平。

2参考电缆测量法该方法在直接测量法基础上增加一条参考电缆，先单独测量参考电缆，记录频谱仪测量值；再 将被测电缆与参考电缆连接并测量，记录频谱仪测 量值，两次测量值之差即为被测电缆损耗值。

转接 器引人的损耗忽略不计。

参考电缆测量法连接框图 见图2。

,------------|#_%电®!------------1,-----------1#考电81被测电嫌!------------1|I——I I I B号S生勝 I---------»I«孀分析l i Ii.............j i. (i)时电S时神M*电*图2参考电缆测量法连接框图此时：L y=P2-P3(2 )式（2 )中：L f(dB)为被测电缆损耗，p2 (dBm)为参考电缆测量电平，P3 (d B m)为参考电缆连接 被测电缆后测量电平。

天馈线分析仪SiteMaster操作指导书----------------------- Page 1----------------------- Site Master天馈线分析仪操作培训2004年1月Slide 1 of 33----------------------- Page 2----------------------- 内容传输线和天线（天馈线）简介天馈线测量基础测试设备(方法)和比较操作培训故障分析测验参考文献Slide 2 of 33----------------------- Page 3----------------------- 内容传输线和天线（天馈线）简介天馈线测量基础测试设备(方法)和比较操作培训故障分析测验参考文献Slide 3 of 33----------------------- Page 4----------------------- 传输线和天线（天馈线）简介Slide 4 of 33----------------------- Page 5----------------------- 传输线和天线（天馈线）简介天馈线系统组成和性能安装质量Slide 5 of 33----------------------- Page 6----------------------- 天馈线系统组成和性能哪些因素影响系统品质?传输线和天线系统有许多特性能够而且确实影响射频信号的质量。

o 射频信号的频率o 传输线的类型o 传输线的长度o 电缆的类型o 电缆的尺寸o 连接器o 天线o 安装的质量Slide 6 of 33----------------------- Page 7----------------------- 天馈线系统组成和性能频率频率如何影响性能?传输线传输线的类型如何影响您的系统?传输线的长度如何影响您的系统?我们如何选择正确的传输线?电缆电缆类型如何影响您的系统?电缆尺寸如何影响您的系统?我们如何选择正确的电缆?连接器使用目的和安装质量对系统的影响?面对众多连接器我们如何选择?天线天线类型如何影响您的系统?我们如何选择合适的天线?Slide 7 of 33----------------------- Page 8----------------------- 天馈线系统组成和性能频率频率如何影响性能?频率越高，损耗越大。

天馈线测试仪原理天馈线测试仪是一种用于测试和调试天馈线的仪器，它能够对信号的传输性能进行评估和分析。

该仪器通常由天馈线测试仪主机、测试软件、测试夹具及测试接头等组成。

下面我将通过以下几个方面来详细介绍天馈线测试仪的原理：天线参数测试、信号损耗测试、回波损耗测试、插入损耗测试、耦合损耗测试。

1. 天线参数测试：天馈线测试仪可以通过测试天线的增益、方向性、谐振频率等参数来评估天线性能。

它通过将天线与测试接头连接，通过发射和接收微弱的射频信号来测量天线的特性。

测试过程中，仪器会同时监测天线的射频功率和反射功率，根据测量结果计算出天线的增益和回波损耗等参数。

2. 信号损耗测试：天馈线测试仪可以用于测试信号在天馈线中的损耗情况。

测试时，仪器会通过发送和接收一定频率的射频信号来测量信号在天馈线中的衰减情况。

测试软件根据接收到的信号衰减量来计算出信号在天馈线中的损耗，从而评估天馈线的传输性能。

3. 回波损耗测试：回波损耗是指信号从天馈线输出端发送出去后被天馈线反射回来的损耗。

天馈线测试仪可通过发送一个射频信号并测量信号从输出端到达接收端的损耗量来评估天馈线的回波损耗。

测试软件通过比较发送的信号和接收的信号的功率差异来计算回波损耗。

4. 插入损耗测试：插入损耗是指天馈线中信号通过连接器、连接线等元器件引起的损耗。

天馈线测试仪可以通过测试连接器和连接线的插入损耗来评估天馈线的整体传输性能。

测试时，仪器会通过发送和接收一定频率的射频信号来测量连接器和连接线的损耗量，并根据测量结果对天馈线的插入损耗进行评估。

5. 耦合损耗测试：耦合损耗是指天馈线与天馈器件之间耦合引起的损耗。

天馈线测试仪可以通过测试天馈器件（如天线分配器、功率分配器等）与天馈线之间的耦合损耗来评估天馈线的性能。

测试时，仪器会通过发送和接收一定频率的射频信号来测量耦合损耗量，并根据测量结果计算出天馈线与天馈器件之间的损耗。

综上所述，天馈线测试仪通过测试和分析天线参数、信号损耗、回波损耗、插入损耗和耦合损耗等指标，能够评估和分析天馈线的传输性能。

短波天馈线测试方案简介短波天馈线是连接短波电台发射机和天线之间的重要组成部分。

为了确保短波电台的正常工作和传输效果，需要对短波天馈线进行定期的测试和检查。

本文档将介绍短波天馈线测试的方案和步骤。

目标本文档的目标是指导用户进行短波天馈线的测试，并确保测试结果准确可靠。

通过测试，可以判断天馈线的质量是否符合要求，发现潜在问题，并及时对其进行修复和调整，从而确保短波电台的正常工作。

测试工具和设备准备在进行短波天馈线测试之前，需要准备以下工具和设备：1.短波电台发射机2.天线分析仪3.频谱分析仪4.反射器5.测试电缆6.天馈线连接器7.电源供应器8.可调负载测试步骤步骤一：检查设备连接1.将短波电台发射机与天线分析仪通过测试电缆连接起来。

2.将频谱分析仪与天线分析仪通过测试电缆连接起来。

3.确保所有的连接器和接头都连接紧固，没有松动现象。

步骤二：进行预热和校准1.打开短波电台发射机，并进行预热，使其达到正常工作温度。

2.对天线分析仪进行校准，以确保其准确性和稳定性。

3.对频谱分析仪进行校准，以确保其准确性和稳定性。

步骤三：测量天馈线的驻波比1.将反射器与短波电台发射机的输出端连接。

2.将天馈线连接到反射器的输入端，并确保连接牢固。

3.设置天线分析仪的参数，选择对应的频段和测试模式。

4.打开短波电台发射机，并调整频率和功率。

5.观察天线分析仪上的驻波比指示，并记录测量结果。

6.如果驻波比超过了设定的阈值范围，说明天馈线存在问题，需要进一步检查。

步骤四：测量天馈线的损耗1.将可调负载与短波电台发射机的输出端连接。

2.将天馈线连接到可调负载的输入端，并确保连接牢固。

3.设置频谱分析仪的参数，选择对应的频段和测试模式。

4.打开短波电台发射机，并调整频率和功率。

5.观察频谱分析仪上的功率指示，并记录测量结果。

6.根据测量结果计算天馈线的损耗。

7.如果损耗超过了设定的阈值范围，说明天馈线存在问题，需要进一步检查。

步骤五：分析和处理测试结果根据测试结果，对天馈线的质量进行评估，并采取相应的措施进行处理。

天馈线测试仪的技术指标天馈线测试仪是一种专业的电力测试仪器，用于测试高压电力线路的电气性能，如电压、电阻、绝缘等指标。

天馈线测试仪是电力系统中必不可少的测试设备，下面介绍其主要技术指标。

额定电压天馈线测试仪的额定电压是其重要的技术指标之一，它表示测试仪器在额定电压下的稳定工作状态。

通常天馈线测试仪的额定电压为1kV、2kV、10kV、20kV等不同等级的电压。

额定电流额定电流是指天馈线测试仪的额定工作电流，其数值一般在1A~5A之间，取决于测试仪的型号和测量范围。

额定电流一般是通过选择不同的电流变压器来实现的。

测量精度天馈线测试仪的测量精度是指测试结果与真实值之间的误差程度。

测试仪的测量精度是影响电力测试质量的重要因素之一，其精度要求取决于测试需求和具体应用场景。

测量范围测量范围是指测试仪器可测量的电气参数的范围。

天馈线测试仪广泛应用于电绝缘、地绝缘、电阻、电流等参数的测试，其测量范围通常根据不同测试范围而定。

工作温度天馈线测试仪的工作温度是相对于环境温度的温度范围。

测试仪器使用范围越广泛，其工作温度范围就越广。

一般来说，测试仪器的工作温度范围在-10℃至50℃之间。

工作湿度工作湿度是指测试仪器在不同湿度环境下的正常工作能力。

天馈线测试仪的工作湿度范围主要取决于测试仪器的防护等级和工艺等因素。

通常工作湿度在20%~80%RH之间。

类型和规格天馈线测试仪按照测试参数、测量范围和使用环境等不同条件划分，可以分为不同类型和规格。

主要分为数字式、模拟式、手持式、台式等不同类型和多种规格型号，可根据实际测试需求选购。

总之，天馈线测试仪是电力领域中不可或缺的测试设备，对于保障电力系统的安全和稳定运行具有重要意义。

在实际应用中，应根据具体测试需求和应用环境等因素选择合适的技术指标和型号的测试仪器，以获得准确、可靠和有效的测试结果。

关于Site Master天馈线测试仪一、相关术语：FDR：频域反射；TDR：时域反射；DTF：故障点定位SWR：驻波比二、相关仪表及测试功能：S113B/S114B S331B/C/D S810A/818A/820A C751/752频率范围：5—1200MHz 25—3300MHz 3.3—10.5GHz 5—1000MHz频谱分析：0.1—3300MHz 0.1—3300MHz(仅S114B) （仅S332B）频率精度：75ppm 75ppm 75ppm 75ppm测试功能：回波损耗回波损耗回波损耗回波损耗驻波比（SWR）驻波比（SWR）驻波比（SWR）驻波比（SWR）电缆损耗电缆损耗电缆/波导插入损耗电缆损耗故障点定位故障点定位故障点定位故障点定位功能选件：RF功率测量RF功率测量RF功率测量RF功率测量抗干扰能力：+10dBm -5dBm 0dBm﹤12GHz +10dBm-10dBm﹤20GHz三、相关仪表技术性能的比较：FDR-- 频域反射技术：采用RF扫描方式。

扫描的频率正是被测天线的工作频率，因此可以准确的测试传输线的特性，可以准确的发现十分小的性能下降和确切的故障性质及故障位置。

总之，FDR技术对工作在RF段的天线、馈线的特性不仅可以进行精确的测试，而且可以准确的发现天线、馈线系统在出现故障以前的微小的特性下降和其确切的位置，进而把故障排除在萌芽之前。

FDR技术是评估天线系统质量的唯一准确、完美的仪表。

TDR-- 时域反射技术：用dc脉冲作为测试的激励信号，以时域反射法测试线路特性。

因此只能在天/馈线系统出现故障后的故障查找（即用于故障的再处理的维护）。

对于天馈线真实的RF特性及RF特性的变化TDR技术不能解决。

也就是说，TDR不能够评估天线系统的质量。

目前--采用FDR频域反射技术的仪表惟有Site Master序列的天馈线测试仪。

四、Site Master天馈线测试仪测试内容：⑴电缆损耗测量：由于大多数天线的外在特性几乎是开路的，因此检查/测试天馈线的损耗不需要断开与天线的连接或爬到塔上，而只需要在Site Master天馈线测试仪上，进行天线频率范围外的频率校正，然后，连接到传输线的输入端就可以进行电缆损耗的测试。
