天馈线系统的安装、维护与检测摘要:天馈线系统是广播电视发射过程中必不可少的一个部分,主要由主馈线、功率分配器、分馈线及天线组成。
广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量从而实现广播电视节目的播出。
因此,天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。
关键词:天馈系统驻波比我台现有7套调频广播,天馈线系统安装在朗目山顶79米高的铁塔上,常年经受日照雨淋,大风霜冻的影响。
由于环境恶劣,天馈线系统容易发生故障,导致发射机无法开机,因而,天馈线系统的日常检修维护就显得尤为重要。
年初,一台调频发射机突然报警,无输出功率,切换到备机后,对设备故障接入假负载,初步判定属于天馈线系统故障导致反射功率过大设备保护。
经过检查,天馈线系统由于冬季结冰期水份渗入,导致天线振子及馈线接头部分损毁,必须重新更换天线。
以下将以此次天馈线系统的安装调试及检修维护交流一下工作经验。
一、天馈线系统的安装、调试与检测1、前期准备工作。
1.1对天线外包装进行检查,查看有无损坏,零件有无缺失。
同时,做必要的检测工作,查看天线里面有无松动现象,用万用表欧姆档检测两层天线的输出口,芯线与地线是否短路。
1.2检测功分器,查看芯线是否是短路的,芯线与地线是否是开路的。
1.3检测馈管的好坏,旋开馈管与功分器接头,把馈管头接上标准50欧假负载,用扫频仪检测馈管的好坏,如没有假负载,则将馈管芯线与地线短接,用万用表测量是否完全短路。
1.4将天线进行组装,并用卡子固定在支撑架上。
组装过程中,对于可能进水的接头和螺丝处,必须先用密封胶HZ-703/704等硫化硅橡胶进行密封,对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。
由于密封性能的好坏直接决定了天馈线系统的使用,因此在密封方面,为提高其可靠性,通常,采取3种密封材料配合使用来保障密封性能。
一是密封硅胶,主要使用HZ-703/704;二是防水胶带,主要用于在接头处密封;三是玻璃胶,主要用于天线上下两端封口处及固定螺栓处,防止水分渗入。

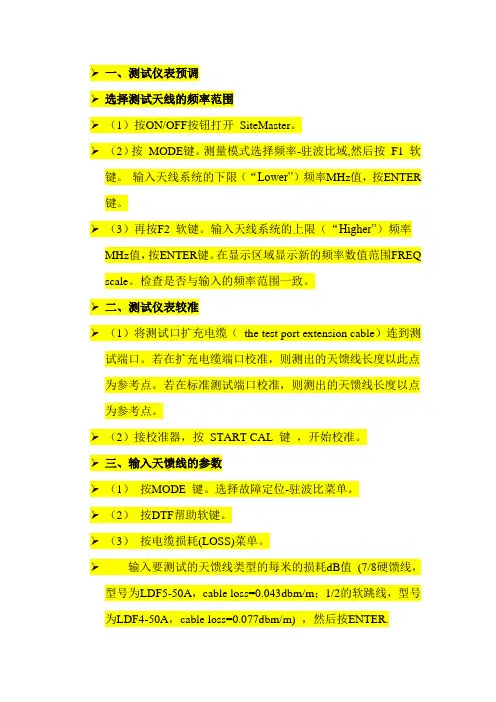

一、测试仪表预调选择测试天线的频率范围(1)按ON/OFF按钮打开SiteMaster。
(2)按MODE键。
测量模式选择频率-驻波比域,然后按F1 软键。
输入天线系统的下限(“Lower”)频率MHz值,按ENTER 键。
(3)再按F2 软键。
输入天线系统的上限(“Higher”)频率MHz值,按ENTER键。
在显示区域显示新的频率数值范围FREQ scale。
检查是否与输入的频率范围一致。
二、测试仪表较准(1)将测试口扩充电缆(the test port extension cable)连到测试端口。
若在扩充电缆端口校准,则测出的天馈线长度以此点为参考点。
若在标准测试端口校准,则测出的天馈线长度以点为参考点。
(2)接校准器,按START CAL 键,开始校准。
三、输入天馈线的参数(1)按MODE 键。
选择故障定位-驻波比菜单。
(2)按DTF帮助软键。
(3)按电缆损耗(LOSS)菜单。
输入要测试的天馈线类型的每米的损耗dB值(7/8硬馈线,型号为LDF5-50A,cable loss=0.043dbm/m;1/2的软跳线,型号为LDF4-50A,cable loss=0.077dbm/m) ,然后按ENTER.注意: 只有采用供货商提供的正确值,才能保证测试结果的可靠性。
(4)再按传播速率PROP V 菜单。
输入relative velocity (7/8硬馈线,型号为LDF5-50A,Vf=0.89;1/2的软跳线,型号为LDF4-50A,Vf=0.88),然后按ENTER键。
注意:也可调出电缆表,直接选中所用的电缆型号。
若有几种电缆混用,则选择使用最长的电缆型号。
可省略(3)(4)两步。
(5)按ENTER键返回主菜单。
天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路,它的安装与测试是保证信号传输高质量的关键步骤。
本文将介绍天馈线的安装与测试的一些基本要点和注意事项。
首先,天馈线的安装需要注意以下几个方面。
首先,选择适当的线缆类型,根据使用环境和需求选择合适的天馈线型号。
其次,正确安装连接器,确保连接器与线缆之间的接触良好,没有松动和错位。
连接器的质量对天馈线信号传输起着重要作用,因此必须选择质量可靠的连接器。
最后,适当保护线缆,避免线缆受到机械损伤或磨损。
在安装过程中,要注意避开锐利物体、高温和腐蚀性物质,以保证线缆的使用寿命和信号传输品质。
其次,天馈线的测试对于保证无线传输品质至关重要。
测试的目的主要是确保天馈线的传输性能符合要求。
常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。
衰减测试是测试天馈线的传输损耗,其结果表明信号通过线缆时的损耗大小。
驻波比测试用于衡量天馈线在传输信号时的回波情况,以此来检测信号反射和不匹配等问题。
信号干扰测试则是用来检测线缆周围存在的干扰源,以保证传输信号的稳定性和可靠性。
完成测试后,需要根据测试结果进行评估和调整。
如果测试结果不符合要求,可以根据不同情况采取相应措施。
例如,如果衰减过大,可以选择更优质的天馈线或者更换连接器;如果驻波比过高,需要检查连接器是否正确安装、线缆是否受损或存在接地问题等;如果存在干扰源,需要采取屏蔽措施或改变线缆布放路径。
总之,天馈线的安装与测试是确保信号传输质量的关键步骤。
正确的安装和测试可以提高无线信号传输的可靠性和稳定性,从而保证无线通信系统的正常运行。
因此,在实际应用中,我们应该重视天馈线的安装与测试,并根据实际需要进行相应的调整和改进。
天馈线是一种用于无线电频率传输的特殊电缆,主要用于将天线与收发设备连接起来。
这种电缆具有良好的屏蔽性能和高频损耗特性,可以有效地保护信号免受干扰和损耗。
因此,天馈线的安装和测试对于保证无线通信的质量至关重要。
驻波比测试仪一、1.开机2.按MODE键,可以用上下键和右ENTER键选中FREQ-SWR3.按F1和F2键,选定测试的频段4.按START CAL键进行测试前的零点校准●将短路校准头(OPEN)接上背板RF/REFLECTION按ENTER●将开路校准头(SHORT)接上RF/OUT,按ENTER进行负载校准5.选择SA VE SETUP储存本次校准(可以不做)6.将被测天馈线接上RF/OUT,进行驻波比测试7.AMPLITUDE可以调节纵坐标8.看某点的驻波比,可选MARKER后再M1,按上下键和ENTER键,可以移动频点9.驻波比应该小于1.3,(要求<1.5),若大于此值,可进行距离定位,找出故障点。
二、按驻波比找故障点1.同上2电,选中DTF-SWR,3、4、5、6、7同上。
2.D1、D2可调节显示的距离3.实际工程中,驻波比应该小于1.1。
功率计的的用法1.开启SITEMASTER以后,按MODE键的POWER进入界面2.ZERO键的作用:使负载端输入为零,按ZERO键,SITEMASTER将调零。
等一段时间(几秒钟)3.千万注意:SITEMASTER的输入端输入功率不能大于+20dBm。
现在所配衰减器的衰减值为30dB,最大吸收功率是50W。
4.OFFSET键选择衰减器的实际衰减值。
5.按UNITS选择功率单位是nW还是dBm6.按下REL:SITEMASTER将以输入的基准功率为基准,显示当前所测功率与基准功率的差值。
频谱仪的用法1.在MODE一项中有频谱仪一项选项2.按FREQ/DIST键设中心频点以及跨度的值●CENTER设置基点频点,例1240MHz●SPAN键设置跨度:其中FULL键的频点范围是:0~2480MHzZERO键的频点范围是:0~1240MHzCENTER和SPAN项建议不用●START键直接设起始频点值●STOP键设终止频点值3.按AMPLITUDE键设置纵坐标的刻度值●REF LEVEL:设置纵坐标的起始值,如-70dBm,那么,纵坐标最上面的值为-70dBm ●SCALE:设置纵坐标的每一格的值,共10格●LIMIT ON/OFF:不懂●LIMIT EDIT:不懂●按右边的蓝颜色MARKER键,可以设置MARKER点按M1键,选定ON/OFF键,移动右边的上下键可以选定具体的某一个频点,来观看此频点的幅度。
天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接,再从硬馈线转换成软跳线连接到天线。
在这里,软跳线主要用于连接,而硬馈线的损耗较小,主要用于信号传输。
室外馈线及接头处要接地。
也可采用塔顶放大器放大上行信号,以提高基站的接收灵敏度。
如图3-1所示。
图3-1基站天馈线的结构2.天线2.1天线的基本概念1.天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置,发射天线将传输线中的高频电磁能转换为自由空间的电磁波,接收天线将自由空间的电磁波转换为高频电磁能。
因此,天线是换能装置,具有互易性。
天线性能将直接影响无线网络的性能。
2.天线辐射电磁波的基本原理导线载有交变电流时,就可以形成电磁波的辐射,辐射的能力与导线的长短和形状有关。
当两导线的距离很近、电流方向相反时,两导线所产生的感应电动势几乎可以抵消,因而辐射很微弱;如果将两导线张开,这时由于两导线的电流方向相同,由两导线所产生的感应电动势方向相同,因而辐射较强。
当导线的长度远小于波长时,导线的电流很小,辐射很微弱;当导线的长度增大到可与波长相比拟时,导线上的电流就大大增加,因而就能形成较强的辐射。
通常将上述能产生显著辐射的直导线称为振子。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长的称为半波振子;全长与波长相等的振子,称为全波对称振子;将振子折合起来的,称为折合振子。
实际天线是由振子叠放组成的。
如图3-2所示。
图3-2 天线辐射电磁波原理图3.天线的极化(1)电磁波的极化无线电波在空间传播时,其电场方向是按一定的规律而变化的,这种现象称为无线电波的极化。
无线电波的电场方向称为电波的极化方向。
如果电波的电场方向垂直于地面,我们就称它为垂直极化波。
如果电波的电场方向与地面平行,则称它为水平极化波。
如图3-3。
图3-3 电磁波的极化方向(2)天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。
垂直极化波要用具有垂直极化特性的天线来接收;水平极化波要用具有水平极化特性的天线来接收;当来波的极化方向与接收天线的极化方向不一致时,在接收过程中通常都要产生极化损失。

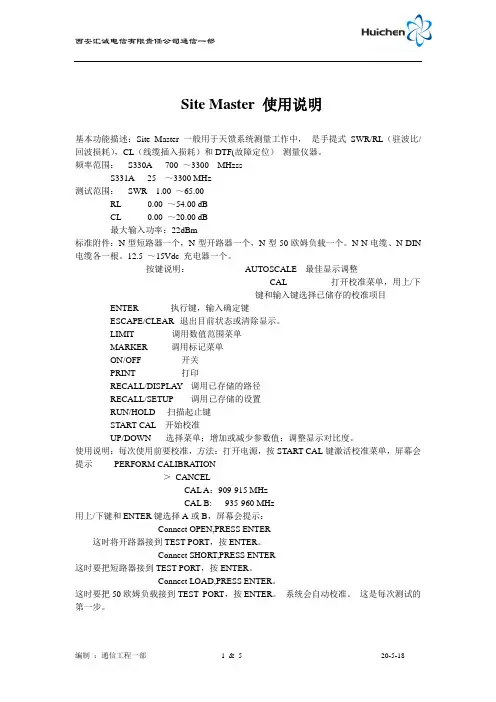

Site Master 使用说明基本功能描述:Site Master一般用于天馈系统测量工作中,是手提式SWR/RL(驻波比/回波损耗),CL(线缆插入损耗)和DTF(故障定位)测量仪器。
频率范围:S330A 700 ~3300 MHzssS331A 25 ~3300 MHz测试范围:SWR 1.00 ~65.00RL 0.00 ~54.00 dBCL 0.00 ~20.00 dB最大输入功率:22dBm标准附件:N型短路器一个,N型开路器一个,N型50欧姆负载一个。
N-N电缆、N-DIN 电缆各一根。
12.5 ~15Vdc 充电器一个。
按键说明:AUTOSCALE-- 最佳显示调整CAL---------------打开校准菜单,用上/下键和输入键选择已储存的校准项目ENTER-----------执行键,输入确定键ESCAPE/CLEAR--退出目前状态或清除显示。
LIMIT-------------调用数值范围菜单MARKER--------调用标记菜单ON/OFF---------- 开关PRINT------------ 打印RECALL/DISPLAY---调用已存储的路径RECALL/SETUP------调用已存储的设置RUN/HOLD----扫描起止键START CAL---开始校准UP/DOWN-----选择菜单;增加或减少参数值;调整显示对比度。
使用说明:每次使用前要校准,方法:打开电源,按START CAL键激活校准菜单,屏幕会提示PERFORM CALIBRATION>CANCELCAL A:909-915 MHzCAL B: 935-960 MHz用上/下键和ENTER键选择A或B,屏幕会提示:Connect OPEN,PRESS ENTER这时将开路器接到TEST PORT,按ENTER。
Connect SHORT,PRESS ENTER这时要把短路器接到TEST PORT,按ENTER。
天馈线系统安装及驻波比测试学习资料一、地铁无线系统、天馈线系统介绍地铁无线系统组网由交换机+多基站+光纤直放站的方式组成链状网,集群基站与控制中心交换机通过E1进行连接,设在各车站的集群基站或光直放远端站通过漏缆覆盖整个隧道和站台区间,用小天线覆盖地铁车站站厅层,在车辆段设置地面集群基站及天线覆盖车辆段区域。
该方案基站均采用2载频;光纤直放站远端机通过光纤与设在基站处的光纤直放站近端机相连;在控制中心设置直放站网络管理终端。
其中天馈线系统由射频缆、漏缆、天线、跳线及各种连接元器件。
1、无线系统网络结构图站厅站台一般采用分布天线的方式,与一般的室内信号分布系统相似,由于是地下建筑电磁环境较为单纯,一般无室外大站的同频或邻频干扰,最小覆盖场强可在-85dBm。
地铁站厅一般都较空旷,固每副天线的覆盖半径较大。
隧道区间由于比较狭窄,原有的天线分布方式较难满足均匀覆盖的要求。
对于狭窄环境下的信号覆盖,一般采用“线天线”——漏泄电缆2、天馈线系统元器件介绍(1)漏缆:漏泄电缆是外导体内特别设有许多狭孔的同轴电缆。
当射频信号通过漏泄电缆时,这些狭孔会向外释放一定分量的信号优点:1、为狭窄的环境提供一流的覆盖2、多频段(宽带宽):75MHz~2700MHz3、可实现多系统的统一的信号分布缺点:1、外观成本高、安装过程繁杂(特别是较粗的电缆)2、安装方法及环境会影响电缆的性能(表现)2、连接元器件(1)、功分器:功分器是将输入功率平均分配的。
(2)、耦合器:耦合器是将功率分出一部分,它以耦合口的大小来命名。
比如,6dB耦合器就是耦合口衰减6dB的,10dB耦合器耦合口衰减10dB。
(3)、电桥:是个四端口网络,它的特性是两口输入、两口输出,两输入口相互隔离,两输出端口各输出输入口输入功率的50%,并且输出信号相位相差90度。
(4)、合路器:来自收发系统的多个信号源如GSM、CDMA、DCS等经过合路器合路输出。
合路器至少有两个输入口和一个输出口,输入口分别用于不同频段信号的输入,可将多路输入信号合成后由输出口输出。
天馈线分析仪SiteMaster操作指导书----------------------- Page 1----------------------- Site Master天馈线分析仪操作培训2004年1月Slide 1 of 33----------------------- Page 2----------------------- 内容传输线和天线(天馈线)简介天馈线测量基础测试设备(方法)和比较操作培训故障分析测验参考文献Slide 2 of 33----------------------- Page 3----------------------- 内容传输线和天线(天馈线)简介天馈线测量基础测试设备(方法)和比较操作培训故障分析测验参考文献Slide 3 of 33----------------------- Page 4----------------------- 传输线和天线(天馈线)简介Slide 4 of 33----------------------- Page 5----------------------- 传输线和天线(天馈线)简介天馈线系统组成和性能安装质量Slide 5 of 33----------------------- Page 6----------------------- 天馈线系统组成和性能哪些因素影响系统品质?传输线和天线系统有许多特性能够而且确实影响射频信号的质量。
o 射频信号的频率o 传输线的类型o 传输线的长度o 电缆的类型o 电缆的尺寸o 连接器o 天线o 安装的质量Slide 6 of 33----------------------- Page 7----------------------- 天馈线系统组成和性能频率频率如何影响性能?传输线传输线的类型如何影响您的系统?传输线的长度如何影响您的系统?我们如何选择正确的传输线?电缆电缆类型如何影响您的系统?电缆尺寸如何影响您的系统?我们如何选择正确的电缆?连接器使用目的和安装质量对系统的影响?面对众多连接器我们如何选择?天线天线类型如何影响您的系统?我们如何选择合适的天线?Slide 7 of 33----------------------- Page 8----------------------- 天馈线系统组成和性能频率频率如何影响性能?频率越高,损耗越大。
第四章天馈线测试仪作用:用于开馈线系统的性能测试。
主要功能:测试开馈的驻波比/回损(SWR/RL)stanging wave ratio/return loss;故障点定位(DTF)Distance-to-fault;射频功率(RF Power)测试需要增加功率测试模块;频谱分析功能(S332系列);适用范围:适用于测量GSM900与DCS1800。
天馈线测试仪产品现市场的主流天馈线测试仪产品:1、日本安立1Site Master相关产品:S251和S3312、美国BLRDSite Analyzer相关产品:SA2500和SA4000日本安立Site Master简介区别:1.各系列的频率范围:S331:25~4000MHzS251:625~2500MHz2.测试功能:除了频率范围不同,S331是单端口测试仪,而S251是双端口的,增加了测天线隔离度功能(少用)日本安立-Site Master S331外观图(见170页)日本安立-Site Master S331按键图(见171页)SLTE MASTER S331主要配件1.5米测试电缆一条校准连接器一个(short/open/load)或快速校准件PC工具软件充电器(AC—DC)一个?N型(m)7/8D型(f)馈线转接器DB9数据连接线一条(用于与PC相连)常规测试内容驻波比测试:测试馈线质量如何故障点定位:测试馈线是否折断或进水操作步骤:1. 开机2. 初始设配1) 设定频率范围(F):即频率的上下限;以GSM900为例:设上限为960MHz。
下限为890MHz;--先按FRFQ软键。
--然后按F1软键。
--输入天线系统的下限(Lower)频率890MHz值,按ENTE键。
按F1软键--输入天线系统的下限(Lowe)频率MHz值,按ENTER键。
--再按F2软键。
--输入天线系统的上限(Higher)频率MHz值,按ENTER键。
--在显示区域显示新的开始与结束值的地方检查频率值范围FREQ --按MALN软键进入主菜单。
天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前,需先就基站的环境进行检查,也就是对施工环境的检查。
1.1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆,检查抱杆是否固定牢靠。
1。
2 走线架的检查检查室外走线架是否安装,是否符合要求。
1。
3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用.1。
4 室内馈线走线位置的检查检查室内走线架机柜位置,以确定每个扇区的馈线线序.1。
5 安全检查检查馈窗入线后是否有障碍物.1。
6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。
2、货物的检查2。
1 天线的检查打开天线外包装,检查天线表面有无裂缝,接头有无撞坏的痕迹等。
若有损伤,应更换天线.2。
2 馈线的检查检查馈线是否在运输有划伤、变形,若有损伤、变形,应更换馈线。
2.3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏,1/2跳线是否足够、是否有破损,胶泥、胶带、扎带是否足够使用.3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、内六方、平挫、工具包.4、人员的准备人员不许穿宽松衣服及易打滑的鞋;天馈安装现场所有人员必须头戴安全帽;高空作业人员必须佩带安全带。
二、天线的组装与安装1、天线的组装1。
1 全向天线的组装(1)装配全向天线的两个固定夹。
(2) 紧固与天线配合的部分,如图全向天线组装示意图(3)将跳线接头与天线接头连接好并拧紧;(4) 对天线与跳线连接处的接头进行防水密封处理。
1。
2 定向天线的组装定向天线的附件有:天线固定夹、俯仰角调节装置和跳线。
馈线测试仪(site master)使用方法一、仪表介绍sitemaster在工程中用于测试天馈线的驻波比以及馈线的长度,部分型号也可测试射频功率。
二、使用步骤1、按[ON/OFF]键开机2、待显示“press enter to continue”后按[ENTER]3、按[MODE],然后用“∧”或“∨”选择DTF-SWR,按[ENTER],即选择驻波比测试状态。
4、按软键[DFTAID]设置参数说明:D1=0.0m 表示所测馈线起始点为0米D2=160.0m (Dmax=252.9m)表示所测馈线长度最大值F1=890MHz 表示所用工作频段始端F1=960MHz 表示所用工作频段终端RES=130pts 采样点WINDOWING=RECTANGVLARCABLE=NONEPROP VEL=0.915 表示馈线的传输速率CABLELOSS=0.071dB/m 表示每米电缆损耗操作:用“∧”或“∨”选择要设置的项目,[ENTER]后可设置或修改参数,当所有参数设置完毕后,选择CALIBRATIONIS V ALIID-CONTINVE,按[ENTER]注意:1)一般要修改的是D2和CABLELOSS,其中D2根据估定所测馈线长设置,CABLELOSS值如下:7/8馈线:0.041 1/2馈线:0.071 10D馈线:0.112)如果直放站或室内覆盖系统的工作频段不是900MHz,F1和F2要重新设置。
5、仪表校准(严格要求为每开机一次校准一次,一般每天校准一次)1)按[STAR CALL]键,底部屏幕显示CONNECT OPEN TO RF out PORT,将测试线一端连仪表射频口,另一端连接校准适配器“OPEN”端,然后按[ENTER]。
2)待显示:CONNECT SHORT TO RF OUT PORT,将适配器由“OPEN”换成“SHORT”,按[ENTER]。
3)待显示:CONNECT TERMINATION TO RF OUT PORT,另一端换成“LOAD”,按[ENTER]。
天馈线安装步骤上课讲义
精品文档
精品文档天馈线安装步骤
一:准备工作:
1、天线、馈线到货后,首先进行开箱检查,检查天线、馈线的型号、配件、出厂合格证及是否有损伤等情况。
2、馈线单盘测试:用驻波比测试仪测试馈线的驻波比(7/8”馈线最大电压驻波比为1.15;驻波比测试仪使用前必须进行校准);用万用表测试馈线的通断;兆欧表对内外导体的绝缘电阻进行测试(最小绝缘电阻为3000MΩ/KM)。
3、材料、工具准备:工具:安全带、滑轮、绳子、活动扳手(至少2把)、13/16扳手、17/19扳手、老虎钳、钢锯、钢锯条、罗盘、水平尺、馈线头制作专业工具、美工刀、扁锉、剪刀。
材料:馈线接头、黑色扎带、铁丝、防水胶带、防水胶泥、馈线卡。
3、用水平尺分别测量天线抱杆东西方向和南北方向的垂直度并进行记录(垂直度会对天线的方位角和俯仰角产生影响)。
二:开始安装:
1、人员安排:天馈线安装可分为塔上人员和地面人员2组。
塔上人员可配3--5人:其中铁塔第一层平台安装天线及制作馈线接头2--3人;塔中固定馈线及制作馈线接地1--2人。
地面人员4人左右。
到场后塔上人员携带工具及部分材料上塔,完成前期工作,塔中人员及时安装馈线卡(先在第一层平台下4--5处横栏处安装,馈线吊装至合适位置后及时固定)。
地面人员进行天线组装及馈线裁剪。
2、地面组装天线:根据天线的组装说明书地面人员对天线进行组装,并提前在地面把跳线与天线相连,接头处需密闭且做好防水处理,防水处理顺序为:防水胶带--防水胶泥--防水胶带(防水胶泥外需将胶带紧密缠绕4--6层,以免室外温度过高导致胶泥融化,从胶带缝隙间流出)。
SITEMASTER测量馈线驻波简明操作使用指南一、设备主要部件:一般用于工程的SITEMASTER有两个厂家的设备:安利与BIRD1.主机安利S331D主机BIRD SA-6000EX2.较准器安利的较准器BIRD SA-6000EX的较准器3.测试跳线4.各类转接头N公-DIN公转接头N公-DIN母转接头二、安利331D操作指导:1.设备键位说明●1区为功能键●2区为软键区●3区为硬键区●4区为软键的菜单选项2.开机自检●按ON/OFF键(3区)开机,设备进行自检。
自检完毕后按ENTER键(3区)或等待15秒左右设备可以开始工作。
3.选择测试频段和测量数值的顶线和底线●按MODE键(1区),选择频率—驻波比,按ENTER键进入。
●按F1软键和F2软键输入所需要测量的频段●按AMPLITUDE键(1区)进入选择顶线与底线菜单。
一般情况下,底线选择为1.00,顶线选择为1.50。
(驻波比超过1.5就表明此天馈部分不合格)4.较准●选择可频段后,将较准器与测试端口边接好,按3/START CAL键(3区)进入较准菜单,按ENTER键开始进行较准●较准完成后在屏幕的左上方会出现“较准有效”字样。
较准好之后就可以开始测量驻波了。
5.测试●将测试跳线接到测试端口,使用相应的转接头把跳线与所测试的天馈部分连接。
●连接好后会出现测量的波形图。
●按8/MARK键(3区)进入标记菜单,再按M1软键,选择“标记到波峰”,在左下方屏幕读取驻波最大值(不超过1.5为正常)(此照片为没有接天馈系统所拍,所以屏幕上没有波形图)●如果测量结果没有问题,可以将测量结果储存(请看第6点);如果测量结果有问题,则需要进行故障定位,判断故障点(请看第7点)。
6.保存/提取测试记录●按9/SAVE DISPLAY键(3区)进入储存菜单,利用软键和数字键输入你保存文件的名称。
●按0/RECALL DISPLAY键(3区)可以进入读取记录菜单,用键选择你需要读取的文件。
