(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272954.6(22)申请日 2019.03.05(73)专利权人 襄阳市东禾电子科技有限公司地址 441000 湖北省襄阳市高新区机场路85号(72)发明人 朱豫　吴坤　郭东　(74)专利代理机构 襄阳中天信诚知识产权事务所 42218代理人 何静月(51)Int.Cl.B23K 37/04(2006.01)(54)实用新型名称一种一体化自动焊接用治具(57)摘要一种一体化自动焊接用治具，包括上盖板、下底板，所述下底板为一个长方形薄板，所述下底板尺寸大于上盖板，所述上盖板和下底板一侧通过铰链进行连接，所述上盖板和下底板另一侧通过设置在下底板上的锁紧装置连接，所述下底板中部设置有一个与待焊接线路板形状相同的凹槽，所述凹槽内与线路板上的插件对应位置上设置有相对应的通孔，所述下底板两个长边两端还分别设置有一个定位装置，所述上盖板底部与线路板上的插件对应位置上设置有弹性软垫；结构简单，操作便捷且焊接效果稳定可靠，有效的提高了生产质量和成产效率。

权利要求书1页 说明书2页 附图2页CN 209664684 U 2019.11.22C N 209664684U权　利　要　求　书1/1页CN 209664684 U1.一种一体化自动焊接用治具，其特征在于：包括上盖板（1）、下底板（2），所述下底板（2）为一个长方形薄板，所述下底板（2）尺寸大于上盖板（1），所述上盖板（1）和下底板（2）一侧通过铰链（7）进行连接，所述上盖板（1）和下底板（2）另一侧通过设置在下底板（2）上的锁紧装置（4）连接，所述下底板（2）中部设置有一个与待焊接线路板（3）形状相同的凹槽，所述凹槽内与线路板上的插件（8）对应位置上设置有相对应的通孔，所述下底板（2）两个长边两端还分别设置有一个定位装置（5），所述上盖板（1）底部与线路板上的插件（8）对应位置上设置有弹性软垫（6）。

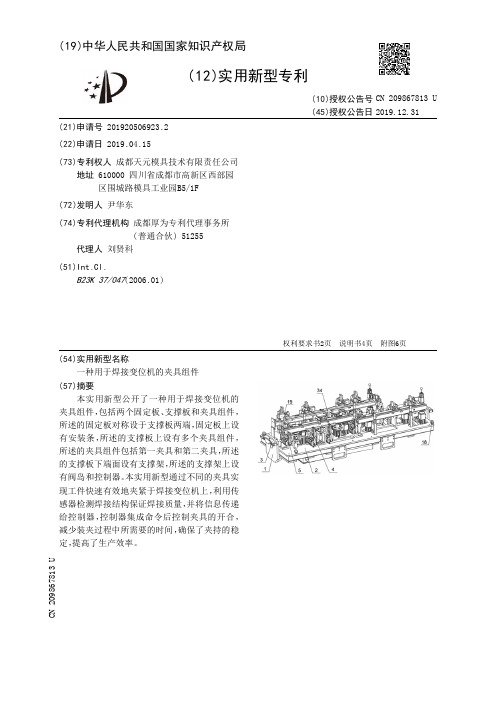

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920506923.2(22)申请日 2019.04.15(73)专利权人 成都天元模具技术有限责任公司地址 610000 四川省成都市高新区西部园区围城路模具工业园B5/1F(72)发明人 尹华东　(74)专利代理机构 成都厚为专利代理事务所(普通合伙) 51255代理人 刘贤科(51)Int.Cl.B23K 37/047(2006.01)(54)实用新型名称一种用于焊接变位机的夹具组件(57)摘要本实用新型公开了一种用于焊接变位机的夹具组件，包括两个固定板、支撑板和夹具组件，所述的固定板对称设于支撑板两端，固定板上设有安装条，所述的支撑板上设有多个夹具组件，所述的夹具组件包括第一夹具和第二夹具，所述的支撑板下端面设有支撑架，所述的支撑架上设有阀岛和控制器。

本实用新型通过不同的夹具实现工件快速有效地夹紧于焊接变位机上，利用传感器检测焊接结构保证焊接质量，并将信息传递给控制器，控制器集成命令后控制夹具的开合，减少装夹过程中所需要的时间，确保了夹持的稳定，提高了生产效率。

权利要求书2页 说明书4页 附图6页CN 209867813 U 2019.12.31C N 209867813U权　利　要　求　书1/2页CN 209867813 U1.一种用于焊接变位机的夹具组件，包括两个固定板（1）、支撑板（2）和夹具组件，其特征在于：所述的固定板（1）对称设于支撑板（2）两端，固定板（1）上设有安装条（3），所述的支撑板（2）上设有多个夹具组件，所述的夹具组件包括第一夹具（4）和第二夹具（5），所述的第一夹具（4）包括对称设置的第一夹头（6）、第一连接杆（7）、Z型安装板（8）和第一气缸（9），所述的第一连接杆（7）设有两根，两个所述的第一夹头（6）分别铰接于两根第一连接杆（7）同端，连接杆之间设有支撑杆（10），支撑杆（10）分别铰接于两根第一连接杆（7）上，所述的Z型安装板（8）一边与支撑板（2）固定，另一边与支撑杆（10）固定，所述第一气缸（9）的缸体铰接于其中一根第一连接杆（7）上，第一气缸（9）的活塞杆通过顶块（11）与另一根第一连接杆（7）铰接，其中一个所述的Z型安装板（8）上通过Z型连接板固定安装有传感器（12）；所述第二夹具（5）包括支撑座（13）、对称设置的第二连接杆（14）、固定架（17）和第二夹头（16），所述的支撑座（13）固定安装在支撑板（2）上，支撑座（13）上设有第二气缸（15），所述第二气缸（15）的缸体与一根第二连接杆（14）铰接，第二气缸（15）的活塞杆通过顶块（11）与另一根第二连接杆（14）铰接，所述的固定架（17）一端固定在支撑板（2）上，另一端设有压块，所述的第二夹头（16）安装于第二连接杆（14）上，所述的支撑板（2）下端面设有支撑架，所述的支撑架上设有阀岛和控制器。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920398600.6(22)申请日 2019.03.27(73)专利权人 福建渃博特自动化设备有限公司地址 350007 福建省福州市仓山区金山桔园洲工业区台江工业园18号楼二层(72)发明人 翁伟　陈琳　林先汝　刘纪潭　蔡万强　胡建生　(74)专利代理机构 福州科扬专利事务所 35001代理人 罗立君(51)Int.Cl.B23K 37/047(2006.01)B23K 37/00(2006.01)(54)实用新型名称一种焊接辅助装置(57)摘要本实用新型涉及一种焊接辅助装置，包括移动小车和固定台；移动小车包括水平的底框、固定于底框底面的车轮、设于底框上的放置部及通过第一立柱固定设置于底框一端上方的减速机；底框上沿其两端的长度方向设有滑轨；放置部包括竖直的第二立柱和固定于第二立柱上端面的安放座；第二立柱的底部滑动套设于滑轨上；底框位于减速机一端的端面上固定设有卡合部，固定台包括基板、设置于基板上的锁止机构及通过第三立柱固定设于基板一侧的伺服电机；移动小车推往固定台后，锁止机构与卡合部可拆卸卡合；伺服电机的转轴通过联轴器与减速机的输入轴连接，减速机的输出轴固定支撑杆；将放置部推往减速机，支撑杆穿过待焊接工件转动实现待焊接工件的翻转。

权利要求书1页 说明书3页 附图7页CN 209754420 U 2019.12.10C N 209754420U权　利　要　求　书1/1页CN 209754420 U1.一种焊接辅助装置，其特征在于：包括移动小车（1）和固定台（2）；移动小车（1）包括水平的底框（11）、固定于底框（11）的底面的若干车轮（12）、设于底框（11）上的用于放置待焊接工件的放置部（3）以及通过一第一立柱（4）固定设置于底框（11）一端上方的减速机（5）；底框（11）上沿其两端的长度方向设有滑轨（13）；放置部（3）包括竖直的第二立柱（31）和固定于第二立柱（31）上端面的安放座（32）；第二立柱（31）的底部滑动套设于滑轨（13）上；底框（11）位于减速机（5）一端的端面上固定设有卡合部（14），固定台（2）包括基板（21）、设置于基板（21）上的锁止机构（22）以及通过一第三立柱（6）固定设于基板（21）一侧的伺服电机（7）；移动小车（1）推往固定台（2）后，锁止机构（22）与所述卡合部（14）可拆卸卡合；伺服电机（7）的转轴通过联轴器（8）与所述减速机（5）的输入轴连接，减速机（5）的输出轴固定一支撑杆（9）；将放置部（3）推往减速机（5），支撑杆（9）穿过待焊接工件，支撑杆（9）转动实现待焊接工件的翻转。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920244598.7(22)申请日 2019.02.27(73)专利权人 伊达新技术电源（昆山）有限公司地址 215000 江苏省苏州市昆山市玉山镇圆山路10号(72)发明人 曾尧　(74)专利代理机构 苏州智品专利代理事务所(普通合伙) 32345代理人 王利斌(51)Int.Cl.B23K 9/16(2006.01)B23K 9/32(2006.01)(54)实用新型名称一种氩弧焊接装置(57)摘要本实用新型公开了一种氩弧焊接装置，包括安装座，所述安装座的上端面上固定安装有弧焊机和工作箱，所述工作箱位于弧焊机的左侧，所述安装座的下端面上固定安装有若干个四角分布的万向轮，所述安装座的下端面上固定安装有支撑部件，所述工作箱的内部设置有通风部件，本实用新型为一种氩弧焊接装置，通过设置折叠槽、防护层和排气管等，达到了方便移动固定，提高对工作人员的健康保护，通风除尘等效果，解决了氩弧焊与焊条电弧焊相比对人身体的伤害程度要高一些目前的氩弧焊接装置缺乏对工作人员保护等问题。

权利要求书1页 说明书3页 附图5页CN 209867638 U 2019.12.31C N 209867638U权　利　要　求　书1/1页CN 209867638 U1.一种氩弧焊接装置，包括安装座(1)，其特征在于：所述安装座(1)的上端面上固定安装有弧焊机(3)和工作箱(4)，所述工作箱(4)位于弧焊机(3)的左侧，所述安装座(1)的下端面上固定安装有若干个四角分布的万向轮(2)，所述安装座(1)的下端面上固定安装有支撑部件，所述工作箱(4)的内部设置有通风部件。

2.根据权利要求1所述的一种氩弧焊接装置，其特征在于：所述支撑部件包括折叠槽(7)，所述安装座(1)的下端面上开设有若干个四角分布的折叠槽(7)，所述折叠槽(7)的内部转动安装有支撑腿(8)，所述折叠槽(7)的顶部侧壁上开设有收纳槽(9)，所述收纳槽(9)的内部固定安装有弹簧(10)，所述弹簧(10)的另一端固定安装在支撑腿(8)的上端面上。

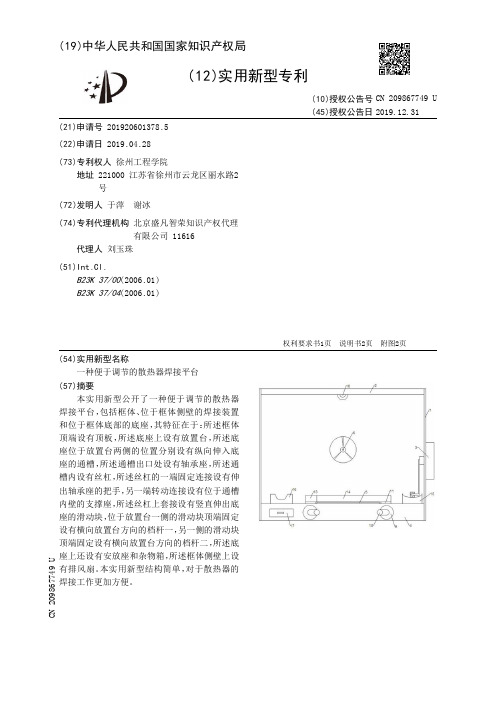

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920601378.5(22)申请日 2019.04.28(73)专利权人 徐州工程学院地址 221000 江苏省徐州市云龙区丽水路2号(72)发明人 于萍　谢冰　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 刘玉珠(51)Int.Cl.B23K 37/00(2006.01)B23K 37/04(2006.01)(54)实用新型名称一种便于调节的散热器焊接平台(57)摘要本实用新型公开了一种便于调节的散热器焊接平台，包括框体、位于框体侧壁的焊接装置和位于框体底部的底座，其特征在于：所述框体顶端设有顶板，所述底座上设有放置台，所述底座位于放置台两侧的位置分别设有纵向伸入底座的通槽，所述通槽出口处设有轴承座，所述通槽内设有丝杠，所述丝杠的一端固定连接设有伸出轴承座的把手，另一端转动连接设有位于通槽内壁的支撑座，所述丝杠上套接设有竖直伸出底座的滑动块，位于放置台一侧的滑动块顶端固定设有横向放置台方向的档杆一，另一侧的滑动块顶端固定设有横向放置台方向的档杆二，所述底座上还设有安放座和杂物箱，所述框体侧壁上设有排风扇。

本实用新型结构简单，对于散热器的焊接工作更加方便。

权利要求书1页 说明书2页 附图2页CN 209867749 U 2019.12.31C N 209867749U权　利　要　求　书1/1页CN 209867749 U1.一种便于调节的散热器焊接平台，包括框体(1)、位于框体(1)侧壁的焊接装置(3)和位于框体(1)底部的底座(4)，其特征在于：所述框体(1)顶端设有顶板(2)，所述底座(4)上设有放置台(5)，所述底座(4)位于放置台(5)两侧的位置分别设有纵向伸入底座(4)的通槽(7)，所述通槽(7)出口处设有轴承座(9)，所述通槽(7)内设有丝杠(8)，所述丝杠(8)的一端固定连接设有伸出轴承座(9)的把手(10)，另一端转动连接设有位于通槽(7)内壁的支撑座(12)，所述丝杠(8)上套接设有竖直伸出底座的滑动块(11)，位于放置台(5)一侧的滑动块(11)顶端固定设有横向放置台(5)方向的档杆一(13)，另一侧的滑动块(11)顶端固定设有横向放置台(5)方向的档杆二(14)，所述底座(4)上还设有安放座(15)和杂物箱(16)，所述框体(1)侧壁上设有排风扇(6)。

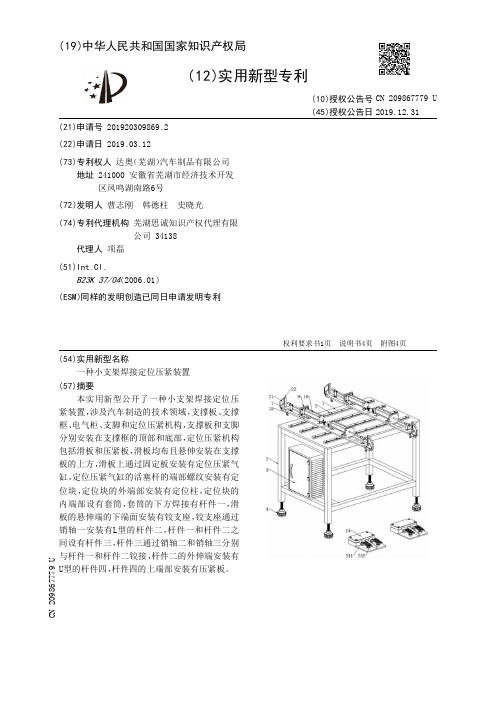

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920309869.2(22)申请日 2019.03.12(73)专利权人 达奥（芜湖）汽车制品有限公司地址 241000 安徽省芜湖市经济技术开发区凤鸣湖南路6号(72)发明人 曹志刚　韩德柱　史晓光　(74)专利代理机构 芜湖思诚知识产权代理有限公司 34138代理人 项磊(51)Int.Cl.B23K 37/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种小支架焊接定位压紧装置(57)摘要本实用新型公开了一种小支架焊接定位压紧装置，涉及汽车制造的技术领域，支撑板、支撑框、电气柜、支脚和定位压紧机构，支撑板和支脚分别安装在支撑框的顶部和底部，定位压紧机构包括滑板和压紧板，滑板均布且悬伸安装在支撑板的上方，滑板上通过固定板安装有定位压紧气缸，定位压紧气缸的活塞杆的端部螺纹安装有定位块，定位块的外端部安装有定位柱，定位块的内端部设有套筒，套筒的下方焊接有杆件一，滑板的悬伸端的下端面安装有铰支座，铰支座通过销轴一安装有L型的杆件二，杆件一和杆件二之间设有杆件三，杆件三通过销轴二和销轴三分别与杆件一和杆件二铰接，杆件二的外伸端安装有U型的杆件四，杆件四的上端部安装有压紧板。

权利要求书1页 说明书4页 附图4页CN 209867779 U 2019.12.31C N 209867779U权　利　要　求　书1/1页CN 209867779 U1.一种小支架焊接定位压紧装置，其特征在于：支撑板(1)、支撑框(2)、电气柜(3)、支脚(4)和定位压紧机构，所述支撑板(1)和支脚(4)分别安装在支撑框(2)的顶部和底部，所述定位压紧机构包括滑板(7)和压紧板(22)，所述滑板(7)均布且悬伸安装在支撑板(1)的上方，所述滑板(7)的外侧开设有矩形的通槽(71)，所述滑板(7)的内侧通过固定板(9)安装有定位压紧气缸(10)，所述定位压紧气缸(10)的活塞杆为朝外设置并在其端部螺纹安装有定位块(11)，所述定位块(11)的外端部安装有定位柱(12)，所述定位块(11)的内端部设有套筒(13)，所述套筒(13)通过螺帽固定在定位压紧气缸(10)的活塞杆上，所述套筒(13)的下方焊接有杆件一(14)，所述杆件一(14)穿过滑板(7)上的通槽(71)，所述滑板(7)的悬伸端的下端面安装有铰支座(15)，所述铰支座(15)通过销轴一(16)安装有L型的杆件二(17)，所述杆件二(17)的弯折处与铰支座(15)铰接，所述杆件一(14)和杆件二(17)之间设有杆件三(18)，所述杆件三(18)通过销轴二(19)和杆件一(14)连接，所述杆件三(18)通过销轴三(20)和杆件二(17)的下伸端铰接，所述杆件二(17)的外伸端安装有U型的杆件四(21)，所述杆件四(21)的上端部安装有压紧板(22)，在定位压紧待焊接件时，所述定位柱(12)正对于压紧板(22)的几何中心，所述电气柜(3)安装在支撑框(2)上，所述电气柜(3)的内部设有控制器和电磁阀，所述电磁阀与定位压紧气缸(10)连接，所述控制器与电磁阀电性连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920472206.2(22)申请日 2019.04.09(73)专利权人 江苏砼鑫重工机械有限公司地址 225646 江苏省扬州市高邮市汤庄镇工业集中区(72)发明人 翟圣健　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 高志军(51)Int.Cl.B23K 37/04(2006.01)(54)实用新型名称一种便携式模具焊接平台(57)摘要本实用新型公开了一种便携式模具焊接平台，包括平台本体，平台本体的顶部设有焊接台，平台本体的内部设有T型安装腔，T型安装腔的顶部安装有电动液压机，电动液压机与平台本体通过若干螺栓连接，电动液压机的底部安装有T型传动杆，T型传动杆的两端分别安装有第一连接杆和第二连接杆，第一连接杆的外侧安装有第一滚轮。

通过液压机和传动杆带动若干滚轮进行升高或者降低，滑动摩擦代替人力的搬运，可以通过人力就能轻松推动焊接平台的移动，操作简单，省时省力，便于焊接平台的移动，节约了劳动力，提高了焊接平台的灵活性以及市场竞争力。

本实用新型设计合理、结构简单、安全可靠、使用方便、实用性高，具有很好的推广使用价值。

权利要求书1页 说明书3页 附图2页CN 209792985 U 2019.12.17C N 209792985U权　利　要　求　书1/1页CN 209792985 U1.一种便携式模具焊接平台，包括平台本体(1)，其特征在于，所述平台本体(1)的顶部设有焊接台(3)，所述平台本体(1)的内部设有T型安装腔(2)，所述T型安装腔(2)的顶部安装有电动液压机(4)，所述电动液压机(4)与所述平台本体(1)通过若干螺栓(5)连接，所述电动液压机(4)的底部安装有T型传动杆(6)，所述T型传动杆(6)的两端分别安装有第一连接杆(9)和第二连接杆(11)，所述第一连接杆(9)的外侧安装有第一滚轮(10)，所述第二连接杆(11)的外侧安装有第二滚轮(12)，所述平台本体(1)的底部分别设有第一通孔(13)和第二通孔(14)，所述第一通孔(13)和所述第二通孔(14)分别设在所述第一滚轮(10)和所述第二滚轮(12)的下方，所述平台本体(1)的一侧安装有电源开关(8)，所述电动液压机(4)与所述电源开关(8)通过电源线(7)连接。

专利名称：一种移动平衡焊接装置
专利类型：实用新型专利
发明人：樊启洪,谭锐,雷军,胡葵,唐超,李伟峰,潘亚君申请号：CN201921648364.5
申请日：20190929
公开号：CN210587785U
公开日：
20200522
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种移动平衡焊接装置，涉及装配作业技术领域，该装置包括活动支架，所述活动支架的底部设置有移动平板机构，所述活动支架包括横向连接杆和两相对设置的纵向高度调节杆，所述横向连接杆固定在纵向高度调节杆的顶部，所述横向连接杆上设置有滑轨，所述滑轨上连接有移动轴，所述移动轴底部连接有一弹簧平衡器，所述弹簧平衡器通过移动轴在滑轨上横向滑动；所述移动平板机构上设置有台阶踏板和工具箱。

本实用新型能够降低工作强度，提高工作效率。

申请人：武汉齐达康环保科技股份有限公司
地址：430050 湖北省武汉市汉阳区彭家岭398号第3栋综合楼二楼212办公室
国籍：CN
代理机构：北京天奇智新知识产权代理有限公司
代理人：杨文录
更多信息请下载全文后查看。
