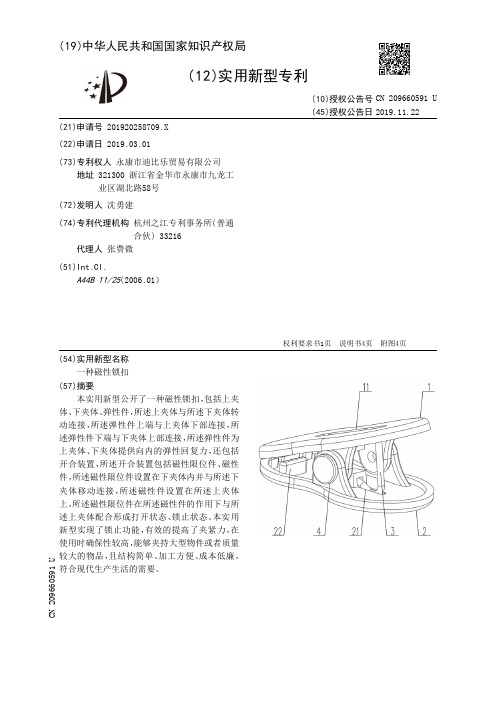

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258709.X(22)申请日 2019.03.01(73)专利权人 永康市迪比乐贸易有限公司地址 321300 浙江省金华市永康市九龙工业区湖北路58号(72)发明人 沈勇建　(74)专利代理机构 杭州之江专利事务所(普通合伙) 33216代理人 张费微(51)Int.Cl.A44B 11/25(2006.01)(54)实用新型名称一种磁性锁扣(57)摘要本实用新型公开了一种磁性锁扣，包括上夹体、下夹体、弹性件，所述上夹体与所述下夹体转动连接，所述弹性件上端与上夹体下部连接，所述弹性件下端与下夹体上部连接，所述弹性件为上夹体、下夹体提供向内的弹性回复力，还包括开合装置，所述开合装置包括磁性限位件、磁性件，所述磁性限位件设置在下夹体内并与所述下夹体移动连接，所述磁性件设置在所述上夹体上，所述磁性限位件在所述磁性件的作用下与所述上夹体配合形成打开状态、锁止状态。

本实用新型实现了锁止功能，有效的提高了夹紧力，在使用时确保性较高，能够夹持大型物件或者质量较大的物品，且结构简单、加工方便、成本低廉，符合现代生产生活的需要。

权利要求书1页 说明书4页 附图4页CN 209660591 U 2019.11.22C N 209660591U权　利　要　求　书1/1页CN 209660591 U1.一种磁性锁扣，包括上夹体（1）、下夹体（2）、弹性件（3），所述上夹体（1）与所述下夹体（2）转动连接，所述弹性件（3）上端与上夹体（1）下部连接，所述弹性件（3）下端与下夹体（2）上部连接，所述弹性件（3）为上夹体（1）、下夹体（2）提供向内的弹性回复力，其特征在于：还包括开合装置（4），所述开合装置（4）包括磁性限位件（41）、磁性件（42），所述磁性限位件（41）设置在下夹体（2）内并与所述下夹体（2）移动连接，所述磁性件（42）设置在所述上夹体（1）上，所述磁性限位件（41）在所述磁性件（42）的作用下与所述上夹体（1）配合形成打开状态、锁止状态。

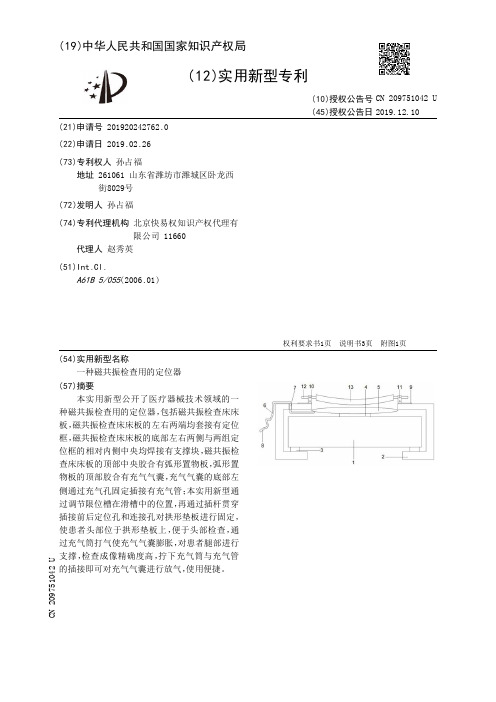

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920242762.0(22)申请日 2019.02.26(73)专利权人 孙占福地址 261061 山东省潍坊市潍城区卧龙西街8029号(72)发明人 孙占福　(74)专利代理机构 北京快易权知识产权代理有限公司 11660代理人 赵秀英(51)Int.Cl.A61B 5/055(2006.01)(54)实用新型名称一种磁共振检查用的定位器(57)摘要本实用新型公开了医疗器械技术领域的一种磁共振检查用的定位器，包括磁共振检查床床板，磁共振检查床床板的左右两端均套接有定位框，磁共振检查床床板的底部左右两侧与两组定位框的相对内侧中央均焊接有支撑块，磁共振检查床床板的顶部中央胶合有弧形置物板，弧形置物板的顶部胶合有充气气囊，充气气囊的底部左侧通过充气孔固定插接有充气管；本实用新型通过调节限位槽在滑槽中的位置，再通过插杆贯穿插接前后定位孔和连接孔对拱形垫板进行固定，使患者头部位于拱形垫板上，便于头部检查，通过充气筒打气使充气气囊膨胀，对患者腿部进行支撑，检查成像精确度高，拧下充气筒与充气管的插接即可对充气气囊进行放气，使用便捷。

权利要求书1页 说明书3页 附图1页CN 209751042 U 2019.12.10C N 209751042U权　利　要　求　书1/1页CN 209751042 U1.一种磁共振检查用的定位器，包括磁共振检查床床板(1)，其特征在于：所述磁共振检查床床板(1)的左右两端均套接有定位框(2)，所述磁共振检查床床板(1)的底部左右两侧与两组所述定位框(2)的相对内侧中央均焊接有支撑块(3)，所述磁共振检查床床板(1)的顶部中央胶合有弧形置物板(4)，所述弧形置物板(4)的顶部胶合有充气气囊(5)，所述充气气囊(5)的底部左侧通过充气孔固定插接有充气管(6)，左侧所述定位框(2)的顶部左侧贯穿开设有通孔(7)，所述充气管(6)与通孔(7)的内腔插接，所述充气管(6)的顶部延伸至定位框(2)的外部并通过限位套插接有充气筒(8)，两组所述定位框(2)的顶部左右两侧内侧均通过超声波焊接有滑槽(9)，所述滑槽(9)的内腔插接有限位槽(10)，两组所述限位槽(10)的前后表面均对应贯穿开设有两组定位孔(11)，前后两组所述定位孔(11)之间插接有插杆，两组所述限位槽(10)的内腔均插接有限位杆(12)，两组所述限位杆(12)的相对内侧之间焊接有拱形垫板(13)，所述限位杆(12)的外壁中央通过连接孔与定位孔(11)相对应。

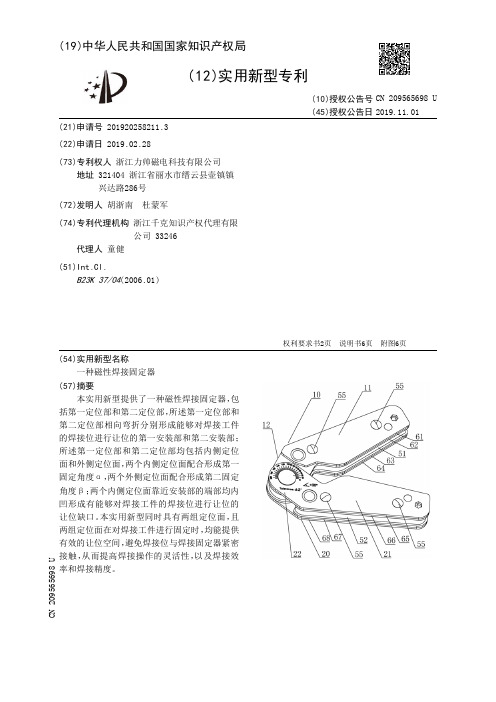

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258211.3(22)申请日 2019.02.28(73)专利权人 浙江力帅磁电科技有限公司地址 321404 浙江省丽水市缙云县壶镇镇兴达路286号(72)发明人 胡浙南　杜蒙军　(74)专利代理机构 浙江千克知识产权代理有限公司 33246代理人 童健(51)Int.Cl.B23K 37/04(2006.01)(54)实用新型名称一种磁性焊接固定器(57)摘要本实用新型提供了一种磁性焊接固定器，包括第一定位部和第二定位部，所述第一定位部和第二定位部相向弯折分别形成能够对焊接工件的焊接位进行让位的第一安装部和第二安装部；所述第一定位部和第二定位部均包括内侧定位面和外侧定位面，两个内侧定位面配合形成第一固定角度α，两个外侧定位面配合形成第二固定角度β；两个内侧定位面靠近安装部的端部均内凹形成有能够对焊接工件的焊接位进行让位的让位缺口。

本实用新型同时具有两组定位面，且两组定位面在对焊接工件进行固定时，均能提供有效的让位空间，避免焊接位与焊接固定器紧密接触，从而提高焊接操作的灵活性，以及焊接效率和焊接精度。

权利要求书2页 说明书6页 附图6页CN 209565698 U 2019.11.01C N 209565698U权　利　要　求　书1/2页CN 209565698 U1.一种磁性焊接固定器，包括用于定位第一焊接工件(71)的第一磁性组件(10)和用于定位第二焊接工件(72)的第二磁性组件(20)，其特征在于，所述第一磁性组件(10)包括第一定位部(11)，所述第二磁性组件(20)包括第二定位部(21)，所述第一定位部(11)和第二定位部(21)相向弯折分别形成能够对焊接工件的焊接位进行让位的第一安装部(12)和第二安装部(22)，所述第一磁性组件(10)和第二磁性组件(20)通过两个安装部连接在一起；所述第一定位部(11)和第二定位部(21)均包括内侧定位面(41)和外侧定位面(42)，两个所述内侧定位面(41)镜像设置并配合形成第一固定角度α，两个所述外侧定位面(42)镜像设置并配合形成第二固定角度β；两个所述内侧定位面(41)靠近安装部的端部均内凹形成有能够对焊接工件的焊接位进行让位的让位缺口(43)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920513700.9(22)申请日 2019.04.16(73)专利权人 安阳市华阳电磁铁制造有限公司地址 455000 河南省安阳市中华路北段与创业大道交叉口向北200米路东(72)发明人 白勤先　芈红波　赵伟　杨瑞　(74)专利代理机构 郑州大通专利商标代理有限公司 41111代理人 陈勇(51)Int.Cl.B23K 37/02(2006.01)(54)实用新型名称一种精准定位点焊工装(57)摘要本实用新型公开了一种精准定位点焊工装，点焊工装包括底座、第一丝杆滑台、第二丝杆滑台和焊枪固定架，点焊工装还包括微调机构，微调机构设置在焊枪固定架和第二丝杆滑台的滑块之间，焊枪固定架由焊枪连接座和焊枪固定块组成，微调机构包括横向微调机构和纵向微调机构，横向微调机构由横调凸轮和横调杆组成，横调凸轮和横调杆均与第二丝杆滑台的滑块转动连接，横调凸轮与横调杆通过蜗轮蜗杆机构传动连接，纵向微调机构由纵调凸轮和纵调杆组成，纵调凸轮和纵调杆均与焊枪连接座转动连接且位于焊枪固定块下方，纵调凸轮和纵调杆通过蜗轮蜗杆机构传动连接。

本实用新型提供一种调节方便的精准定位点焊工装。

权利要求书1页 说明书3页 附图3页CN 209886966 U 2020.01.03C N 209886966U权　利　要　求　书1/1页CN 209886966 U1.一种精准定位点焊工装，点焊工装包括底座（1）、第一丝杆滑台（2）、第二丝杆滑台（3）和焊枪固定架（4），所述第一丝杆滑台（2）固定设置在底座（1）上表面，所述第二丝杆滑台（3）水平固定设置在第一丝杆滑台（2）的滑块上，所述焊枪固定架（4）设置在第二丝杆滑台（3）的滑块上，其特征在于，所述点焊工装还包括微调机构，所述微调机构设置在焊枪固定架（4）和第二丝杆滑台（3）的滑块之间；所述焊枪固定架（4）由焊枪连接座（401）和焊枪固定块（402）组成，所述焊枪连接座（401）设置在第二丝杆滑台（3）的滑块上，焊枪连接座（401）与第二丝杆滑台（3）的滑块水平滑动连接，所述焊枪固定块（402）位于焊枪连接座（401）的一侧，焊枪固定块（402）与焊枪连接座（401）竖直滑动连接；所述微调机构包括横向微调机构和纵向微调机构，所述横向微调机构由横调凸轮（5）和横调杆（6）组成，所述横调凸轮（5）和横调杆（6）均与第二丝杆滑台（3）的滑块转动连接，横调凸轮（5）与横调杆（6）通过蜗轮蜗杆机构传动连接，横调凸轮（5）的圆周外壁与焊枪连接座（401）远离焊枪固定块（402）的侧壁贴合，所述纵向微调机构由纵调凸轮（7）和纵调杆（8）组成，所述纵调凸轮（7）和纵调杆（8）均与焊枪连接座（401）转动连接且位于焊枪固定块（402）下方，纵调凸轮（7）和纵调杆（8）通过蜗轮蜗杆机构传动连接，纵调凸轮（7）的圆周外壁与焊枪固定块（402）的下表面贴合。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186209.X(22)申请日 2019.02.02(73)专利权人 司英建地址 163000 黑龙江省大庆市让胡路区庆虹西路让十小区29号3门201室(72)发明人 司英建　苗磊　高良富　李慧　万国强　吕明刚　施国滨　韩龙　杨钦权　陈晓辉　黄德　(51)Int.Cl.B23K 37/04(2006.01)(54)实用新型名称一种焊接定位夹紧装置(57)摘要本实用新型公开了一种焊接定位夹紧装置，包括底座、主体和夹持板，所述底座的内部设置有第三气缸，所述第三气缸的输出端连接有第三活塞杆，且所述第三活塞杆的顶端与主体固定连接，所述底座的顶部固定有支撑杆，所述支撑杆与主体的一侧固定连接，该种焊接定位夹紧装置，设有第一气缸、第二气缸、第三气缸、组建头、第一转轴和夹持头对整个夹持的方式转变为一个可调控上下、左右，在对操控面板的使用，可以方便工人更加适宜的观察角度和焊接的角度，让其不占据焊接平台的面积。

权利要求书1页 说明书3页 附图3页CN 209578613 U 2019.11.05C N 209578613U权　利　要　求　书1/1页CN 209578613 U1.一种焊接定位夹紧装置，包括底座(1)、主体(3)和夹持板(15)，其特征在于：所述底座(1)的内部设置有第三气缸(24)，所述第三气缸(24)的输出端连接有第三活塞杆(25)，且所述第三活塞杆(25)的顶端与主体(3)固定连接，所述底座(1)的顶部固定有支撑杆(2)，所述支撑杆(2)与主体(3)的一侧固定连接，所述主体(3)的外表面设置有操作面板(27),所述主体(3)的顶部平行固定有伸缩杆(4)，所述伸缩杆(4)的顶端固定有组建头(8)，所述主体(3)的底部平行设置有第二气缸(26)，所述第二气缸(26)的输出端连接有第二活塞杆(11)，且第二活塞杆(11)的端部与组建头(8)固定连接，所述组建头(8)的一侧固定有第一气缸(5)，所述第一气缸(5)的输出端连接有第一活塞杆(6)，所述第一活塞杆(6)的顶端通过螺栓固定有联动块(7)，所述联动块(7)的一端连接有第一转轴(9)，且第一转轴(9)的两侧均安装有连接板(10)，且所述第一转轴(9)与连接板(10)转动连接，所述连接板(10)远离联动块(7)的一端固定有连接头(12)，所述连接头(12)的外表面分别固定有上连接块(19)和下连接块(22)，所述上连接块(19)与下连接块(22)的中间固定有连接柱(14)，所述上连接块(19)的底部一侧开设有滑槽(21)，所述滑槽(21)的内部设置有滚珠(20)，所述上连接块(19)的底部通过滚珠(20)连接有夹持头(13)，所述夹持头(13)的内部分别设置有下压块(18)、第二转轴(17)和定位把手(16)，且所述定位把手(16)的底部延伸至夹持头(13)的外侧，所述定位把手(16)的顶端通过第二转轴(17)与下压块(18)固定，所述下连接块(22)的顶部设置有多个凹槽(23)，且所述凹槽(23)与夹持头(13)相对设置。

专利名称：一种焊接定位工具专利类型：实用新型专利
发明人：郦光威,安聪慧
申请号：CN201120399592.0申请日：20111019
公开号：CN202292009U
公开日：
20120704
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种焊接定位工具，所述螺杆的中间套一限位块，螺杆一端连接有手柄，手柄与限位块之间的螺杆套有弹簧，弹簧的两端分别与手柄和限位块相抵。

本实用新型解决了现有凸焊螺母容易与零件不贴合，出现凸焊螺母与螺栓不拧紧焊接的问题。

本实用新型利用弹簧的弹力实现凸焊螺母与待焊接的零件的快速定位贴合，方便后续操作。

同时本实用新型的螺杆可多次使用，即使当螺杆损坏至无法使用的程度，也可对其替换，使本定位工具可进行反复使用。

申请人：浙江吉润汽车有限公司,浙江吉利汽车有限公司,浙江吉利控股集团有限公司
地址：315800 浙江省宁波市宁波经济开发区新矸镇恒山路1528号
国籍：CN
代理机构：杭州天勤知识产权代理有限公司
代理人：胡红娟
更多信息请下载全文后查看。

专利名称：磁性定位装置
专利类型：实用新型专利
发明人：曹锋平,宋宗鸿,宋宗团,李祖志,张益招申请号：CN201821953399.5
申请日：20181126
公开号：CN209966839U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁性定位装置，包括电磁铁、软性垫、底座和滚动机构，其中，电磁铁和滚动机构设置于底座上，电磁铁的一表面用于与受吸引的物体接触，该表面的部分位置设置软性垫。

本实用新型设置软性垫，可以缓解电磁铁与受吸引物体接触时的碰撞击声及增加摩擦力度。

软性垫设置于电磁铁表面的部分区域，不会影响电磁铁的垂直吸引力；设置滚动机构，有利于床板滑动；固定凸起用于电磁铁的固定，限位凸起用于防止电磁铁旋转，避免电线的缠绕；滚轴与底座紧配合并设置滚花，防止滚轮转动时带动滚轴转动，这样不仅提高滚轮的稳定性，还可避免不必要的磨损；设置挡圈，防止滚轴的轴向运动。

本实用新型能够减小床板滑动和吸引时的噪音。

申请人：上海超诚电子科技有限公司
地址：200131 上海市浦东新区自由贸易试验区富特北路402号二层东部位
国籍：CN
代理机构：上海脱颖律师事务所
更多信息请下载全文后查看。

专利名称：一种焊接用辅助定位器专利类型：实用新型专利
发明人：王学振
申请号：CN201922334595.5
申请日：20191224
公开号：CN211248963U
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本实用新型涉及焊接技术领域，具体揭示了一种焊接用辅助定位器，包括底座，所述底座顶部的左侧固定连接有固定杆，所述固定杆内腔的顶部和底部均通过转杆活动连接有齿轮，所述固定杆内腔的底部固定连接有第一电机。

本实用新型通过底座、固定杆、齿轮、第一电机、链条、开口、连接杆、齿板、支撑杆、滑块、滑槽、移动杆、螺纹杆、第一锥齿轮、第二电机、第二锥齿轮、螺纹块、限位杆、移动块、移动槽和夹持杆的配合使用，实现了便于调节高度，且使型材拼接稳定的目的，加快了焊接效率，提高了焊接产品的合格率，减少了资源的浪费，提高了辅助定位器的实用性和使用性，从而能够更好的满足使用者的使用需求。

申请人：苏州龙骐自动化科技有限公司
地址：215200 江苏省苏州市吴江区盛泽镇西二环路1188号10号楼203室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920260324.7(22)申请日 2019.03.01(73)专利权人 江阴市液压油管有限公司地址 214400 江苏省无锡市江阴市临港街道西奚墅村(72)发明人 杜经纶　罗宗强　(74)专利代理机构 无锡坚恒专利代理事务所(普通合伙) 32348代理人 赵贵春(51)Int.Cl.B23K 37/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种油箱焊接快速定位组件(57)摘要本实用新型涉及一种油箱焊接快速定位组件，包括连接臂，所述连接臂的前端设置有卡钳，所述卡钳中部与连接臂转动连接，所述卡钳的上部与气缸驱动连接，所述卡钳底部为下夹紧端；所述连接臂的后端部设置有定位柱，所述定位柱和卡钳之间的连接臂上还固定有磁吸附块。

通过使用本申请所述的组件，可以通过连接臂架设在油箱的两个侧壁上，定位柱可以确定起点，卡钳可以将油箱的侧壁夹紧，磁吸附块可以自动将待定位的油箱板吸附至定位位置，无需人工和夹具的调节，方便快捷。

权利要求书1页 说明书5页 附图5页CN 209598571 U 2019.11.08C N 209598571U权　利　要　求　书1/1页CN 209598571 U1.一种油箱焊接快速定位组件，其特征在于：包括连接臂，所述连接臂的前端设置有卡钳，所述卡钳中部与连接臂转动连接，所述卡钳的上部与气缸驱动连接，所述卡钳底部为下夹紧端；所述连接臂的后端部设置有定位柱，所述定位柱和卡钳之间的连接臂上还固定有磁吸附块。

2.如权利要求1所述的油箱焊接快速定位组件，其特征在于：所述卡钳为板状结构，上部开设有配合驱动圆孔，中部设置有与连接臂转动配合连接的转动轴，下部与下夹紧端；所述卡钳的后方设置有由底板和竖板一体成型的L形连接板，所述底板与连接臂固定，所述气缸固定在竖板上，所述气缸的输出杆与驱动块固定，所述驱动块中部设置有凹槽，凹槽内设置有驱动柱，所述驱动柱穿过驱动圆孔并与驱动圆孔内缘配合驱动。

专利名称：一种定位精准的自动化焊接装置专利类型：实用新型专利
发明人：徐宏声
申请号：CN201920655578.9
申请日：20190509
公开号：CN209919177U
公开日：
20200110
专利内容由知识产权出版社提供
摘要：本实用新型涉及焊接设备技术领域，且公开了一种定位精准的自动化焊接装置，包括操作台。

该定位精准的自动化焊接装置，通过转动螺纹杆使得连接块移动，连接块带动夹持板移动，从而将放置于固定槽内部待焊接的钢板固定住，钢板固定住后通过转动螺纹丝杆使得滑动块带动横杆移动至限位块的位置停下，通过将电动滑轨通电使得焊接枪进行焊接作业，该装置使用机械结构将待加工的钢板固定住，使用物理方式对焊接的位置进行精确定位，使用这种方式进行定位不仅仅定位精准且造价低廉使用方便，通过固定轴和活动轮使得滑动块在滑动的过程中更加准确快速，且通过螺纹杆和螺纹透孔这种方式进行固定使得该装置适用于不同宽度的钢板进行加工焊接。

申请人：徐宏声
地址：362300 福建省泉州市南安市洪濑镇扬美村塘角路1号
国籍：CN
代理机构：泉州市宽胜知识产权代理事务所(普通合伙)
代理人：廖秀玲
更多信息请下载全文后查看。
