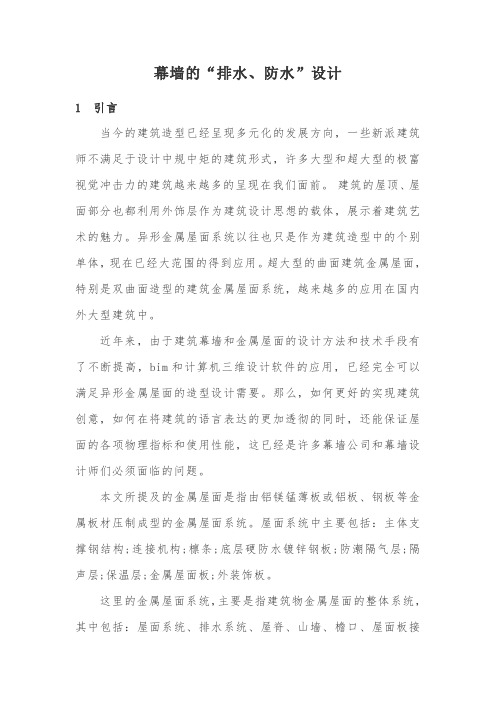

幕墙的“排水、防水”设计1引言当今的建筑造型已经呈现多元化的发展方向，一些新派建筑师不满足于设计中规中矩的建筑形式，许多大型和超大型的极富视觉冲击力的建筑越来越多的呈现在我们面前。

建筑的屋顶、屋面部分也都利用外饰层作为建筑设计思想的载体，展示着建筑艺术的魅力。

异形金属屋面系统以往也只是作为建筑造型中的个别单体，现在已经大范围的得到应用。

超大型的曲面建筑金属屋面，特别是双曲面造型的建筑金属屋面系统，越来越多的应用在国内外大型建筑中。

近年来，由于建筑幕墙和金属屋面的设计方法和技术手段有了不断提高，bim和计算机三维设计软件的应用，已经完全可以满足异形金属屋面的造型设计需要。

那么，如何更好的实现建筑创意，如何在将建筑的语言表达的更加透彻的同时，还能保证屋面的各项物理指标和使用性能，这已经是许多幕墙公司和幕墙设计师们必须面临的问题。

本文所提及的金属屋面是指由铝镁锰薄板或铝板、钢板等金属板材压制成型的金属屋面系统。

屋面系统中主要包括：主体支撑钢结构;连接机构;檩条;底层硬防水镀锌钢板;防潮隔气层;隔声层;保温层;金属屋面板;外装饰板。

这里的金属屋面系统，主要是指建筑物金属屋面的整体系统，其中包括：屋面系统、排水系统、屋脊、山墙、檐口、屋面板接口、封头、防雷接闪器、清洗水接头、不锈钢连接环、融雪融冰装置、落水及虹吸装置还包括屋面面层的装饰板，附着物等。

在这里重点要介绍的是，排水系统中的排水天沟的设计和虹吸排水的使用。

2、金属屋面排水天沟2.1、排水天沟的定义、作用及功能天沟指建筑物屋面两胯间的下凹部分，在建筑屋面汇集屋面雨水的沟槽。

天沟排水是指利用天沟将雨水排至屋面以外。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

金属屋面不锈钢天沟是指，在建筑物顶部采用金属板作为防水屋面时，在金属屋面的下凹部位，起到收集雨水作用并能通过排水管系统有组织的将雨水排出的凹型沟槽，一般采用不锈钢板制作成“U”形或矩形的排水系统，叫不锈钢排水天沟。

钢结构天沟[指南]我国国民经济的高速增长，带动了建筑业的快速、持续发展。

钢结构因其强度高、重量轻、产业化程度高、拆迁利便等长处，成为当今世界建造结构中流行广泛的建筑材料之一。

而跟着各种折边机，磁力钻等高科工具的诞生，给钢构件的制作带来极大的利便，更是把钢构件的应用推向了一个顶峰。

天沟作为系统维护之中的重要构件，扮演着重要角色，所以从设计到安装做到尽善尽美长短常有必要的。

一、屋面维护系统天沟概况天沟是屋面排水系统中必备的构件，天沟主要是用来暂时收集雨水的，通过落水管及时排走。

尽量使用外挂天沟，体积小，而且也能当檐口饰边。

颜色相宜，安装精致的天沟及饰面疑给整个工程的装饰效果增色不少。

二、天沟制作安装中的常见题目(一)钢板天沟的长处和选材在大型的厂房中，钢板天沟的用钢量也是很大的一部门，但钢板天沟也有其自身的长处，临海地区的风荷载一般比较大。

假如采用彩板天沟，在强盛的风荷载作用下，彩板天沟显得脆弱无力，轻易被风的吸力掀掉，而钢板天沟的设计好坏对其耐久性也有很大的影响，所以钢板天沟的设计和选材不容忽视。

最常用的天沟材料为1.2mm、2mm或2.5mm厚不锈钢;3mm或5mm厚镀锌钢板;要根据建筑的重要性，造价，所使用的其他材料的等级综合考虑。

一般民用建筑天沟深度不要小于250mm，根据屋面板底与屋架顶的净空公道确定，要考虑天沟调坡需要的空间。

确定宽度时考虑一下两个因素:首先，要计算排水是否能通过;第二，常用的天沟板宽为1.0m、1.2m和1.5m三种规格，尽量公道利用板材，要求高的建筑必需将天沟设计为可伸缩的。

(二)彩板天沟搭接处漏水处理天沟板搭接100mm即可，搭接处采用铆钉连接，假如要想保证天沟不漏水，那就用防水胶打上。

详细的做法是将彩板天沟搭接，施以两道中性硅胶(不可使用酸性胶和碱性胶，与彩板的相容性和耐久性都有题目)，封胶位置分别距相互搭接的两块板边沿10mm，并以两道防水铆钉固定搭接部位。

每道防水铆钉中央距为80mm，两道相错分布，铆钉应打在封胶线上。

1/2 3
HHale Waihona Puke W内天沟落水管 0.15 1 0.018 0.240 9.800 0.038 0.018 0.240 9.800 0.038 满足
0.40 0.30 0.096 0.109 0.578 0.055 12.0 35.5 426 136 0.016 满足
0.40 d(直径) 0.30 M(数量) 0.096 0.109 0.578 0.055 12.0 71.0 852 136 0.032 满足 Ad HW g Qd Ad HW g Qd 满足
天沟断面及落水管计算
内天沟 1.每一个落水口所分担之雨水量计算： 屋面长度：L(m) 屋面宽度：B(m) 集水面积：Ar=BL(m2) 雨 水 量： Qr=ArI10 /3600(m /sec) 降雨强度：I(mm/hr) 注:计算内天沟时L用L1来取代。
L1
-3 3
外天沟
落水管
L
B
2.天沟断面核算: 天沟排水量采用曼宁公式计算： Qg=AgVg =AgR2/3S1/2/n Ag=WHW R=Ag/(W+2HW) Vg：天沟排水速度(m/sec) N：sus或彩色板磨擦系数=0.0125 S：天沟泄水坡度=1/1000 W：天沟宽度（m） H：天沟深度（m） Hw：设计最大水深（m）（通常取0.8H） FOR Qg>Qr <OK> 外天沟 W(宽度) H(高度) Ag R 3.落水管计算: Qd=mAd(2gHW) (m /sec) M：落水管支数=1支 d：落水管外径（m） Ad：落水口面积（m2） g：重力加速度=9.8 m/sec HW：天沟最大水深（m） FOR Qd>Qr <OK>!!
Vg Qg B(开间) L(坡长) Ar I Qr 结果

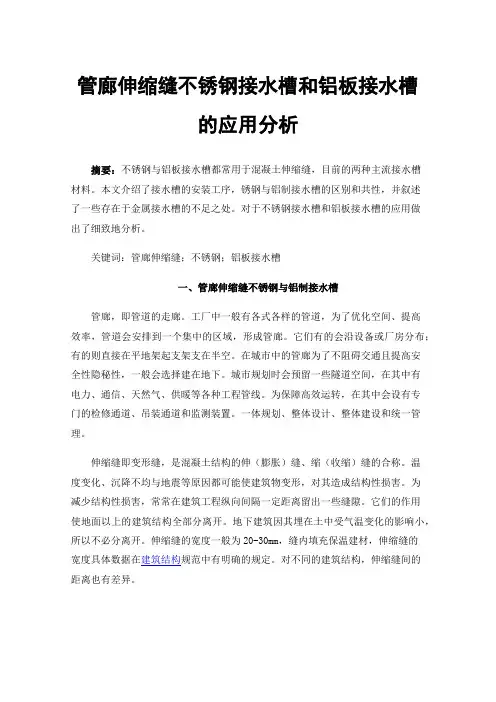

管廊伸缩缝不锈钢接水槽和铝板接水槽的应用分析摘要：不锈钢与铝板接水槽都常用于混凝土伸缩缝，目前的两种主流接水槽材料。

本文介绍了接水槽的安装工序，锈钢与铝制接水槽的区别和共性，并叙述了一些存在于金属接水槽的不足之处。

对于不锈钢接水槽和铝板接水槽的应用做出了细致地分析。

关键词：管廊伸缩缝；不锈钢；铝板接水槽一、管廊伸缩缝不锈钢与铝制接水槽管廊，即管道的走廊。

工厂中一般有各式各样的管道，为了优化空间、提高效率，管道会安排到一个集中的区域，形成管廊。

它们有的会沿设备或厂房分布；有的则直接在平地架起支架支在半空。

在城市中的管廊为了不阻碍交通且提高安全性隐秘性，一般会选择建在地下。

城市规划时会预留一些隧道空间，在其中有电力、通信、天然气、供暖等各种工程管线。

为保障高效运转，在其中会设有专门的检修通道、吊装通道和监测装置。

一体规划、整体设计、整体建设和统一管理。

伸缩缝即变形缝，是混凝土结构的伸（膨胀）缝、缩（收缩）缝的合称。

温度变化、沉降不均与地震等原因都可能使建筑物变形，对其造成结构性损害。

为减少结构性损害，常常在建筑工程纵向间隔一定距离留出一些缝隙。

它们的作用使地面以上的建筑结构全部分离开。

地下建筑因其埋在土中受气温变化的影响小，所以不必分离开。

伸缩缝的宽度一般为20-30mm，缝内填充保温建材，伸缩缝的宽度具体数据在建筑结构规范中有明确的规定。

对不同的建筑结构，伸缩缝间的距离也有差异。

不锈钢接水槽可用于水坝、地铁、高铁、地下通道、城市管廊、市政工程等等。

钢板止水带可调整液体的渗透途径，延展液体的渗透路径。

在渗液含有腐蚀物质的环境中，钢板止水带能起到一定防腐的作用。

以不锈钢为代表的金属接水槽施工顺序为：1.首先在积水槽两侧画好预留凹槽的切割痕迹，再用混凝土切割机沿此痕迹切割出凹槽外部曲线。

之后凿出凹槽，凿出过程中应保证凹槽与墙或者地表垂直。

在凹槽两侧混凝土面的完成标准是凿到露出全新的混凝土层为止。

接下来去除伸缩缝中的垫板，而后将伸缩缝进行清洁。

天沟水槽尺寸标准尺寸天沟水槽是指位于建筑物屋顶或庭院等场所的雨水排水系统的一种组成部分。

它的主要功能是收集并引导雨水流入雨水管道，防止雨水直接流到建筑物内部，从而保护建筑物的结构和墙体。

天沟水槽的尺寸对于排水系统的正常运行至关重要。

在本文中，我们将探讨天沟水槽的标准尺寸，以确保其能够有效地运输雨水。

天沟水槽的尺寸应该根据场所的具体情况和需求来确定。

以下是一些常见的标准尺寸作为参考：1. 长度：天沟水槽的长度应根据屋顶或庭院的宽度来确定。

一般来说，天沟水槽的长度应等于场所宽度的80%至90%。

这样可以确保水槽能够充分收集到雨水，防止水流溢出。

2. 宽度：天沟水槽的宽度也应根据场所的具体情况来确定。

一般来说，宽度应为200mm至400mm之间。

较宽的水槽可以更有效地收集雨水，但过于宽大可能会造成场地的浪费。

因此，宽度应根据场地大小和排水需求进行合理选择。

3. 深度：天沟水槽的深度也是非常重要的。

深度应根据场地的降雨量和排水需求来确定。

一般来说，深度应为150mm至300mm之间。

较深的水槽可以容纳更多的雨水，但深度过大可能会增加施工难度和成本。

因此，深度的选择应综合考虑。

4. 斜度：天沟水槽应具有一定的斜度，以确保雨水能够顺利流入下水道或雨水管道。

一般来说，水槽的斜度应为1%至2%。

这样可以确保水流畅通，避免积水和堵塞的问题。

除了以上的尺寸要求，天沟水槽的材质和安装也是需要注意的。

水槽应采用耐候性好的材料，如不锈钢、铝合金或塑料。

这些材料具有耐腐蚀、耐高温和耐寒性能，能够长时间地承受不同的气候条件。

在安装天沟水槽时，应确保水槽的连接紧密、无漏水，并且与屋顶或庭院的结构紧密相连。

水槽的底部应设置排水孔，以便将收集到的雨水排出。

总结起来，天沟水槽的尺寸应根据场所的具体情况来确定。

长度、宽度、深度和斜度都是需要考虑的因素。

合理选择尺寸可以确保水槽的正常运行，有效地排水，保护建筑物的结构。

同时，水槽的材质和安装也是需要注意的，以确保水槽的耐久性和使用效果。

钢结构天沟落水槽施工规范
1、不锈钢天沟的安装条件和落水管开孔要求均同钢板天沟。

2、不锈钢天沟焊接采用氩弧焊，焊条采用同天沟相同材质的不锈钢丝，直径可同板厚。

常用为1mm。

在正式焊接前，应组织焊工进行试焊，合格后方可开始批量性焊接，同时焊接最好指定专人进行，同时安排一个辅助工配合作业，以提高主产效益。

落水口焊接完后，该区域也应适当砸下部分，以利排水。

不锈钢焊条如有泥沙等污染必须清除干净后方可使用。

3、由于不锈钢天沟采用折边加工成型，因此不可避免地存在尺寸偏差的现象，因此天沟在上运前，应对其进行全面检查，尽量将连接处的缝隙调整到最小，在焊接前先用点焊进行点焊固定，随后进行焊接，焊接按先天沟底部，然后焊接天沟侧边。

如有条件，可进行试排，按试排的情况进行编号后吊装，以最大限度地减小焊接工作量，保证工程质量。

对缝隙太大无法用焊丝全部焊满的，可用边角料进行拼接，拼接处需注意必须四周围焊，同时保证边角的焊缝饱满无漏焊。

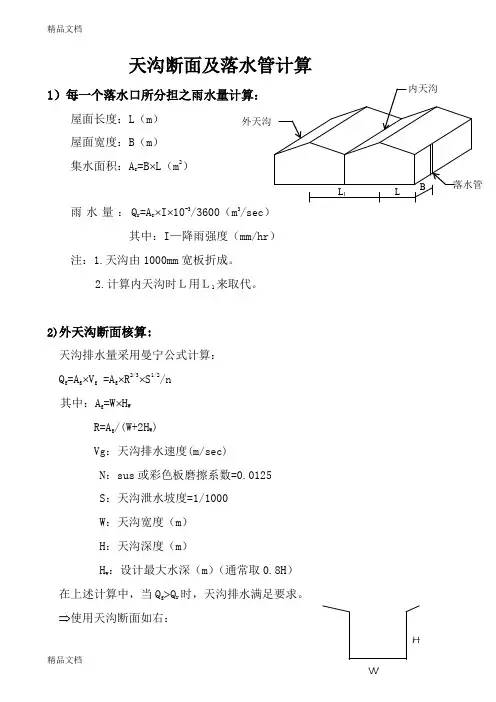

1屋面长度：L（m）屋面宽度：B（m）集水面积：A r=B⨯L（m2）雨水量：Q r=A r⨯I⨯10-3/3600（m3/sec）其中：I—降雨强度（mm/hr）注：1.天沟由1000mm宽板折成。

2.计算内天沟时Ｌ用Ｌ1来取代。

2)外天沟断面核算:天沟排水量采用曼宁公式计算：Q g=A g⨯V g =A g⨯R2/3⨯S1/2/n其中：A g=W⨯H WR=A g/(W+2H W)Vg：天沟排水速度(m/sec)N：sus或彩色板磨擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）H w：设计最大水深（m）（通常取0.8H）在上述计算中，当Q g>Q r时，天沟排水满足要求。

⇒使用天沟断面如右：3）落水管计算:Q d=m⨯A d⨯(2gH W)1/2（ m3/sec）其中：M：落水管支数=1支d：落水管外径（m）A d：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）当Q d>Q r时，使用的落水管的管径合适。

工程范例：厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度：L=40m屋面宽度：B=7m集水面积：A r=B⨯L=40⨯7=280m2雨水量：Q r=A r⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec ①天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯H w=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/secVg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ）FOR Q g >Q r <OK>⇒使用天沟断面如右：②落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ）m ：落水管支数=1支d ： 落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Q d >Q r⇒使用一支 100mm 落水管 <OK>!!降雨强度:指单位时段内的降雨量。

钢天沟及落水管计算
1 / 1
天沟断面及落水管计算
1. 每一个落水口所分担之雨水量计算：屋面长度： L(m) 屋面宽度： B(m) 集水面积： Ar =B L(m 2)
雨 水 量： Qr=Ar I 10-3 /3600(m 3/sec) 降雨强度： I(mm/hr)
注: 计算内天沟时 L 用L 1来代替。

2. 天沟断面核算:
天沟排水量采纳曼宁公式计算： Qg=Ag Vg =Ag R 2/3
S 1/2 /n
Ag=W H W
R=Ag/(W+2H)
Vg ：天沟排水速度 (m/sec) N ：sus 或彩色板磨擦系数 S ：天沟泄水坡度 =1/1000 W ：天沟宽度（ m ） H ：天沟深度（ m ）
Hw ：设计最大水深（ m ）（往常取）
FOR Qg >Qr <OK>
3. 落水管计算:
Qd=mA d (2gH W ) 1/2 (m 3/sec) M ：落水管支数 =1支 d ：落水管外径（ m ）
2
g ：重力加快度 =9.8 m/sec H W ：天沟最大水深（ m ）
FOR Qd>Qr
<OK>!!
内天沟
外天沟
落水管
B
L 1
L
H
W
外天沟 内天沟 落水管 W(宽
d( 直
度)
径)
H(高 M(数 1 度) 量) Ag Ad R
HW Vg g Qg Qd B(开
Ad 间)
L( 坡 HW 长) 426 852 g Ar I 136 136 Qd
Qr
外天沟 内天沟
结果
知足
知足
知足
知足。

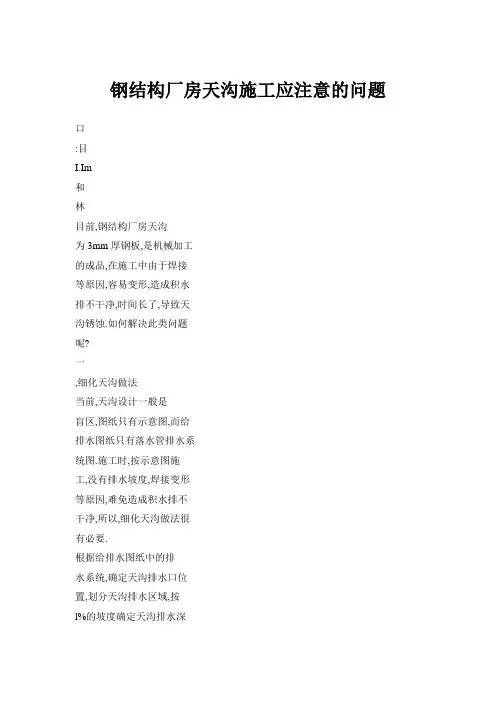

钢结构厂房天沟施工应注意的问题口:目I.Im和林目前,钢结构厂房天沟为3mm厚钢板,是机械加工的成品,在施工中由于焊接等原因,容易变形,造成积水排不干净,时间长了,导致天沟锈蚀.如何解决此类问题呢?一,细化天沟做法当前,天沟设计一般是盲区,图纸只有示意图,而给排水图纸只有落水管排水系统图.施工时,按示意图施工,没有排水坡度,焊接变形等原因,难免造成积水排不干净,所以,细化天沟做法很有必要.根据给排水图纸中的排水系统,确定天沟排水口位置,划分天沟排水区域,按l%的坡度确定天沟排水深度.天沟截面如图1,2所示. 二,天沟加工及施工(1)加工天沟钢板时,图1边天沟详图对天沟钢板逐一编号;安装时,由低到高先点焊,检查坡度是否符合要求,再进行天沟钢板接头焊接;焊接时,由中间向两边对称焊接,防止焊接变形.(2)划出排水口的位置.用乙炔切割开孔.边口打坡,平焊排水口.(3)安装,焊接两端山墙的溢水口.三,注意事项有雨水口的位置,屋面梁系杆应偏离纵向中心线, 避开落水管.特别是落水管采用倒虹吸管时影响最大, 倒虹吸排水口整体高约500 mln,中心安装,正好与屋面梁系杆相碰,造成屋面梁系杆无法安装.中间天沟采用倒虹吸管排水时,倒虹吸雨水口底盘高出天沟板,应从天沟板底焊接倒虹吸雨水口底盘,降低雨水口高差.天沟钢板底应做保温,防止产生冷凝水;天沟内侧除做防锈外,还应做防腐处理.图2中间天沟详图注:265为天沟最深深度,n为天沟变坡点最浅深度10施工应注意的问题钢结构厂.厉天沟。

1屋面长度：L（m）屋面宽度：B（m）集水面积：A r=B⨯L（m2）雨水量：Q r=A r⨯I⨯10-3/3600（m3/sec）其中：I—降雨强度（mm/hr）注：1.天沟由1000mm宽板折成。

2.计算内天沟时Ｌ用Ｌ1来取代。

2)外天沟断面核算:天沟排水量采用曼宁公式计算：Q g=A g⨯V g =A g⨯R2/3⨯S1/2/n其中：A g=W⨯H WR=A g/(W+2H W)Vg：天沟排水速度(m/sec)N：sus或彩色板磨擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）H w：设计最大水深（m）（通常取0.8H）在上述计算中，当Q g>Q r时，天沟排水满足要求。

⇒使用天沟断面如右：3）落水管计算:Q d=m⨯A d⨯(2gH W)1/2（ m3/sec）其中：M：落水管支数=1支d：落水管外径（m）A d：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）当Q d>Q r时，使用的落水管的管径合适。

工程范例：厂房所在地：重庆降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度：L=40m屋面宽度：B=7m集水面积：A r=B⨯L=40⨯7=280m2雨水量：Q r=A r⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec ①天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯H w=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/secVg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ）FOR Q g >Q r <OK>⇒使用天沟断面如右：②落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ）m ：落水管支数=1支d ： 落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Q d >Q r⇒使用一支 100mm 落水管 <OK>!!降雨强度:指单位时段内的降雨量。

关于文登家家悦屋面排水验算条件：落水口间距6米，汇水坡长度36米的天沟：1． 降水量：参考当地重现期为5年的最大小时降水量134mm/h2． 排水方案：采用天沟宽度为200mm，平均深度为155mm，平天沟，落水管间距为6m，水面坡度为0.001，考虑天沟保护高度为0mm，则在落水口处水面高度为：155-3000*0.001-0=152mm。

落水管采用相当于直径120mm的UPVC管的落水管。

验算如下：1·按克氏公式：Ag（天沟最小过水面面积）=200*152=30400mm^2=0.0304m^2Lw（天沟过水面周长）=200+152*2=504mm=0.504mR（水力平均深度）=As/Lw=60.32mm=0.06032mS（坡度）=0.001n（彩色钢板与水流摩擦系数）=0.0125Vg（天沟水流速）=（23+1/n）/（1+23*n/R^0.5）*（R*S）^0.5=0.36853m/s近落水口处截面的雨水流量为：Qr = Ar*I=3*36*134*10^(-3)/3600 =0.00402m^3/s考虑安全系数 K=1.5所需天沟过水面积为Areq = K*Qr/Vg = 1.5*0.0040/0.3685=0.01636m^2<0.0304m^2=Ag--ok!2·按曼宁公式：Vg（天沟水流速）=R^0.667*S^0.5/n=0.38909m/sQg（天沟排水能力）= Ag*Vg/K =0.00789m^3/s>0.00402m^3/s=Qr--ok!由以上计算式表明：天沟满足排水要求。

3·验算落水管设置：落水管管径为120mm，管截面面积为Ad=0.01130m^2。

斗前水深 h= 152mm=0.152m。

落水口的雨水流量为Qr = Ar*I = 6*36*134*10^(-3)/3600 =0.00804m^3/s按克氏公式落水口排水量为Qd=0.7*Ad*（2*g*h）^0.5/K=0.7*0.01130*(2*9.8*0.152)^0.5/1.5=0.00911m^3/s>0.00804m^3/s=Qr--ok!由以上计算式表明：落水管满足排水要求。

天沟断面及落水管计算每一个落水口所分担之雨水量计算：屋面长度：L（m）L=20屋面宽度：B（m）B=30集水面积：Ar=B⨯L（m2）Ar=600雨水量：Qr=Ar ⨯I⨯10-3/3600（m3/sec）Qr=0.166667降雨强度：I （mm/hr）I=1000注：1．天沟由1000mm宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

jjjjj外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/n Qg=0.180551Ag=W⨯H W Ag=0.24R=Ag/(W+2H W)R=0.162162Vg：天沟排水速度(m/sec)Vg=0.752298N：sus或彩色板磨擦系数=0.0125N=0.0125S：天沟泄水坡度=1/1000S=0.001W：天沟宽度（m）W=1H：天沟深度（m）H=0.3Hw：设计最大水深（m）（通常取0.8H）Hw=0.24FOR Qg>Qr <OK>计算结果:Qg> Qr⇒使用天沟断面如右：排水槽的截面满足要求jjjjj落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）Qd=0.051103M：落水管支数=1支m=3d：落水管外径（m）d=0.1Ad：落水口面积（m2）Ad=0.007854g：重力加速度=9.8 m/sec g=9.8H W：天沟最大水深（m）Hw=0.24FOR Qd>Qr计算结果:Qd < Qr⇒使用落水管的管径大小 <OK>!!使用落水管的管径大小工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/secjjjjj天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m3/secVg：天沟排水速度(m/sec)n：sus或彩色板摩擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）Hw：设计最大水深（m）（通常取0.8H）FOR Qg>Qr <OK>⇒使用天沟断面如右：jjjjj落水管计算:A d=πR2=π⨯0.052=0.00785m2Qd=m⨯A d⨯(2gH W)1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（m3/sec）m：落水管支数=1支d： 落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用一支 100mm落水管 <OK>!!mmm2m3/secmm/hr排水槽的截面满足要求H m3/secm2使用落水管的管径大小不满足要求。

天沟断面及落水管计算屋面长度：L （m ） 屋面宽度：B （m ）集水面积：Ar=B ⨯L （m 2）雨水量： Qr=Ar ⨯I ⨯10-3/3600（m 3/sec ）降雨强度：I （mm/hr ）注：1．天沟由1000mm 宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/nAg=W ⨯H WR=Ag/(W+2H W )Vg ：天沟排水速度(m/sec)N ：sus 或彩色板磨擦系数=0.0125S ：天沟泄水坡度=1/1000W：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ）FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）M：落水管支数=1支d：落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用落水管的管径大小 <OK>!!工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/secVg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ）FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ）m ：落水管支数=1支d ： 落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Qd >Qr⇒使用一支 100mm 落水管 <OK>!!天沟计算：Q=1/K*A*100R*sqrtI/(n+sqrtR)R=A/(2h+W)W=a*(S1+S2/r)/3600其中：sqrt表示开平方根Q--天沟排水量（立方米/秒）K--安全系数（一般取1.5）A--排水有效面积（平方米）I--排水坡度n--粗糙系数（一般取0.2）h--天沟积水深度W--降水量（立方米）a--采用的降雨强度（立方米/小时）S1--屋面投影面积（平方米）S2--流过雨水的外墙面积（平方米）r--风速系数（一般取2）落水管的计算：q=c*A*sqrt(2gh)s=q/(a*3600)n=S/s其中：q--落水管排水量（立方米/秒）c--流量系数（一般取0.6）A--落水管有截面积（平方米）g--重力加速度（9.8米/平方秒）h--天沟积水深度（米）s--每根落水管的屋面汇水面积（平方米）a--降雨强度（立方米/小时）n--落水管数量S--屋面受水面积（平方米）当然也可根据落水管径和降水强度直接查表知落水管的布置，详参给排水规范。

屋面长度：L（m）屋面宽度：B（m）集水面积：Ar=B⨯L（m2）雨水量：Qr=Ar ⨯I⨯10-3/3600（m3/sec）降雨强度：I （mm/hr）注：1．天沟由1000mm宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/nAg=W⨯H WR=Ag/(W+2H W)Vg：天沟排水速度(m/sec)N：sus或彩色板磨擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）Hw：设计最大水深（m）（通常取0.8H）FOR Qg>Qr <OK> Array⇒使用天沟断面如右：落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）M：落水管支数=1支d：落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用落水管的管径大小 <OK>!!工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/sec Vg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ） FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ） m ：落水管支数=1支d ： 落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Qd >Qr⇒使用一支 100mm 落水管 <OK>!!。

不锈钢天沟连接雨水管方案1）天沟简介本屋面工程天沟为1.2mm厚（材质为304）不锈钢板制作成凹槽形进行安装，在天沟和型钢的连接处垫有防火、耐腐的柔性绝缘垫块。

天沟的制作在工厂内进行，根据设计详图，确定屋面天沟的展开尺寸，然后在双联数控电液压大型折弯机上进行成型，以4～6米一段的形式，统一包装，现场安装时进行安装焊接。

2）天沟安装思路天沟安装时到场材料利用吊机直接吊装至高空位置，按照天沟龙骨安装→天沟板安装→天沟板调节焊接→焊缝检验检查→落水管安装→交付使用的顺序进行。

3）安装工艺顺序测量放线→钢支托安装→钢龙骨安装→不锈钢板安装→落水斗开孔安装→收边收口→验收。

4）安装要求本工程按设计采用不锈钢天沟，天沟材料为1.2mm厚不锈钢板、钢支托和角钢护架，两段天沟之间的连接方式为焊接。

天沟支架采用焊接钢架,钢架支承于钢支托上。

首先依施工图纸核查运至现场的天沟结构材料规格是否符合设计要求，材料外观视觉成型良好，无变形，表面涂层粘结牢固均匀、接搓平整富有光泽，转角位涂层无凹陷。

如钢构件在运输、堆放和吊装过程中产生的扭曲、涂层脱落等现象，须经矫正和修补合乎设计要求后再进行安装。

安装前根据设计图纸规定的尺寸，用机械或等离子切割设备将檩条切割成形，切口必须确保平直、光滑而无钢刺。

先将切割成型的天沟结构材料吊装到安装作业面，并根据设计图纸要求摆放在钢结构的檩条上，保证构件中心线在同一水平面上，其误差不超过±1cm，上下水平，不平整的需用角铁等填充物垫平，误差不超过±6mm。

用自攻螺丝在已安装好的天沟结构上固定特制的天沟配件，再将天沟支架焊接固定在已安装好的天沟配件上。

5）安装前的检测、调差天沟安装的好坏影响到屋面的排水性能，由于屋面天沟骨架接在钢结构的骨架上，因此钢结构的安装精确度直接影响天沟的安装。

在进行屋面天沟骨架的焊接前，对各安装点位置的钢结构的各项性能进行测量，保证骨架焊接的准确性。

不锈钢天沟施工方案范本1. 引言本文档是关于不锈钢天沟施工方案的范本，旨在提供施工过程中的参考指南。

不锈钢天沟是一种用于排水系统的重要组成部分，其具有耐腐蚀性强、耐候性好等优点，广泛应用于建筑、工业等领域。

2. 施工前准备在施工不锈钢天沟之前，需要做好以下准备工作： - 确定安装位置：根据设计图纸及相关要求，确定天沟的具体安装位置。

- 验收材料：对即将使用的不锈钢天沟材料进行验收，确保材料质量符合要求。

- 准备施工工具：准备好适当的施工工具，如切割机、焊接机等。

3. 施工步骤3.1 清理施工现场在施工现场进行必要的清理工作，确保场地整洁，为施工操作提供良好的工作环境。

3.2 安装支架根据设计图纸，在天沟安装位置处安装支架，确保支架牢固可靠。

支架的间距、高度应符合设计要求。

3.3 制作天沟根据设计要求，将不锈钢板按照设计尺寸进行切割、弯曲等加工成天沟的形状，并预留好出水口的位置。

3.4 安装天沟将制作好的不锈钢天沟安装到支架上，确保天沟与支架连接紧密，不松动。

同时，使用焊接机对天沟进行焊接固定，确保连接牢固。

3.5 安装出水口根据设计要求，在天沟预留的出水口位置安装排水管道，确保排水管道与天沟连接紧密、无渗漏。

3.6 进行试水在安装完成后，进行试水测试，确保天沟的排水功能正常。

如果发现问题，及时修复。

4. 安全注意事项在施工过程中，务必注意以下安全事项： - 使用工具时注意安全，佩戴好必要的防护装备，如手套、护目镜等。

- 防止火灾和爆炸，严禁在施工现场吸烟或使用明火。

- 注意施工现场的通风，防止有害气体积聚。

- 高处作业时必须采取必要的防护措施，如固定安全带。

5. 施工质量控制在施工过程中，需要进行合理的质量控制，以确保施工质量符合要求。

包括但不限于以下方面： - 材料验收：对即将使用的不锈钢天沟材料进行验收，确保材料质量合格。

- 测量检查：在天沟安装完成后，进行必要的测量检查，确认尺寸、倾斜度等指标符合要求。

天沟后期漏水，我想这不是关于做法的问题。

因为天沟是整体弯成，本身并不会漏水，漏水的可能性包括：1）如果采用国内一般普通的彩板，时间长了当然容易锈蚀。

当用2mm~3mm的钢板做天沟时，一般选用防锈漆，也可以电镀锌或者热镀锌。

当然用不锈钢挺好，可价格...。

BHP的彩板防腐蚀还是不错的。

如果要求严格的话，建议内天沟采用不锈钢（1mm），外天沟仍采用彩板。

采用1mm以上的板做天沟似显笨重，不合轻钢。

外天沟不用起坡，内天沟可利用间距为500的吊带的长度调节来起坡，2）天沟的搭接处可能漏水。

一般说来这种可能性不大，只要搭接长度足够，密封胶均匀就能避免。

天沟搭接采用焊接。

（对于焊接对涂层的破坏应采取处理措施）此方案的缺点是天沟的挠度带来的积水问题难以解决！挠度肯定是有的，除非预弯，否则只能采取找坡措施，而且应该密度较小的找坡材料。

建议选用2.5mm以上的钢板制作！天沟可代替檐口檩条、甚至联系梁！3）天沟反水。

这主要是天沟尺寸设计不够，或落水管堵住，不关做法问题，可通过增加溢水口来预防。

彩钢天沟需要现场对接.通常情况下，彩钢板的锈蚀是从切口、孔洞开始，普通铆钉也会锈蚀，(彩板切口处的腐蚀确实是一个问题。

但如果采用的基板是镀铝锌的，会有电池还原的补偿作用，能较好地减少此处的腐蚀问题。

)特别是抽心出易导致渗漏！理论上，彩钢板表面抗腐蚀能力，确实比普通钢板好，可是它太薄了，一旦开始锈蚀马上就会导致漏水。

普通天沟则不然；甲方在这个问题上，也很认同这点；所以在选择方案时也偏向普通钢板天沟（特别是在6m柱距时）。

至于强度，施工中，还拿它作为施工通道呢，可见普通天沟的刚度肯定比彩板天沟好。
