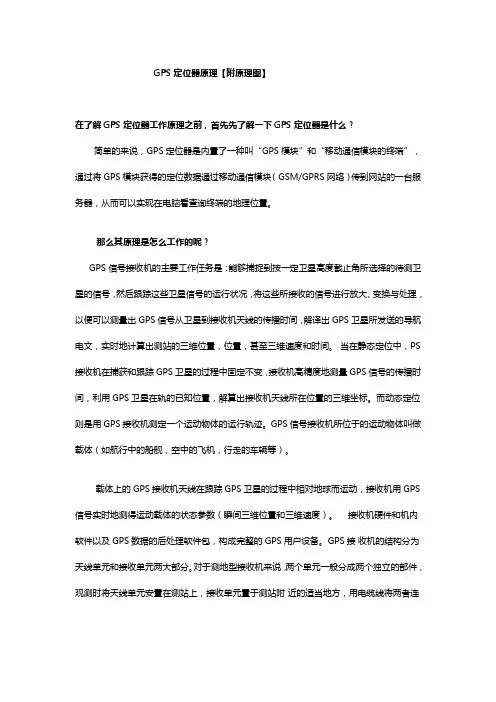

GPS定位器原理【附原理图】在了解GPS定位器工作原理之前，首先先了解一下GPS定位器是什么？简单的来说，GPS定位器是内置了一种叫“GPS模块”和“移动通信模块的终端”，通过将GPS模块获得的定位数据通过移动通信模块（GSM/GPRS网络）传到网站的一台服务器，从而可以实现在电脑看查询终端的地理位置。
那么其原理是怎么工作的呢？GPS 信号接收机的主要工作任务是：能够捕捉到按一定卫星高度截止角所选择的待测卫星的信号，然后跟踪这些卫星信号的运行状况，将这些所接收的信号进行放大、变换与处理，以便可以测量出GPS信号从卫星到接收机天线的传播时间，解译出GPS卫星所发送的导航电文，实时地计算出测站的三维位置，位置，甚至三维速度和时间。
当在静态定位中，PS 接收机在捕获和跟踪GPS卫星的过程中固定不变，接收机高精度地测量GPS信号的传播时间，利用GPS卫星在轨的已知位置，解算出接收机天线所在位置的三维坐标。
而动态定位则是用GPS接收机测定一个运动物体的运行轨迹。
GPS信号接收机所位于的运动物体叫做载体（如航行中的船舰，空中的飞机，行走的车辆等）。
载体上的GPS接收机天线在跟踪GPS卫星的过程中相对地球而运动，接收机用GPS 信号实时地测得运动载体的状态参数（瞬间三维位置和三维速度）。
接收机硬件和机内软件以及GPS数据的后处理软件包，构成完整的GPS用户设备。
GPS接收机的结构分为天线单元和接收单元两大部分。
对于测地型接收机来说，两个单元一般分成两个独立的部件，观测时将天线单元安置在测站上，接收单元置于测站附近的适当地方，用电缆线将两者连接成一个整机。
也有的将天线单元和接收单元制作成一个整体，观测时将其安置在测站点上。
关于GPS定位器去哪里购买，很多人都说讯拓科盛挺好的！GPS接收机一般用蓄电池做电源。
同时采用机内机外两种直流电源。
设置机内电池的目的在于更换外电池时不中断连续观测。
在用机外电池的过程中，机内电池自动充电。

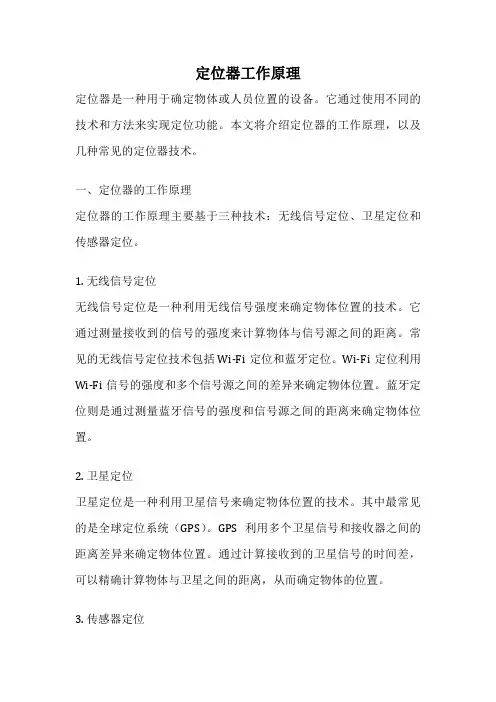

定位器工作原理定位器是一种用于确定物体或人员位置的设备。
它通过使用不同的技术和方法来实现定位功能。
本文将介绍定位器的工作原理，以及几种常见的定位器技术。
一、定位器的工作原理定位器的工作原理主要基于三种技术：无线信号定位、卫星定位和传感器定位。
1. 无线信号定位无线信号定位是一种利用无线信号强度来确定物体位置的技术。
它通过测量接收到的信号的强度来计算物体与信号源之间的距离。
常见的无线信号定位技术包括Wi-Fi定位和蓝牙定位。
Wi-Fi定位利用Wi-Fi信号的强度和多个信号源之间的差异来确定物体位置。
蓝牙定位则是通过测量蓝牙信号的强度和信号源之间的距离来确定物体位置。
2. 卫星定位卫星定位是一种利用卫星信号来确定物体位置的技术。
其中最常见的是全球定位系统（GPS）。
GPS利用多个卫星信号和接收器之间的距离差异来确定物体位置。
通过计算接收到的卫星信号的时间差，可以精确计算物体与卫星之间的距离，从而确定物体的位置。
3. 传感器定位传感器定位是一种利用传感器来确定物体位置的技术。
传感器可以是加速度计、陀螺仪、磁力计等。
通过测量物体的加速度、角速度、磁场等信息，可以确定物体的位置和方向。
二、常见的定位器技术1. GPS定位器GPS定位器是一种基于卫星定位技术的设备。
它可以通过接收卫星信号来确定物体的位置，并将位置信息发送给用户。
GPS定位器广泛应用于汽车导航、手机定位等领域。
2. RFID定位器RFID定位器是一种利用射频识别技术来确定物体位置的设备。
它通过在物体上安装RFID标签，并通过读取RFID标签的信号来确定物体的位置。
RFID定位器常用于物流管理、仓库管理等领域。
3. 蓝牙定位器蓝牙定位器是一种利用蓝牙技术来确定物体位置的设备。
它可以通过与蓝牙信号源的连接来确定物体的位置，并将位置信息发送给用户。
蓝牙定位器广泛应用于室内定位、物品追踪等领域。
三、定位器的应用领域定位器在现代生活中有着广泛的应用。
以下是几个常见的应用领域：1. 导航定位GPS定位器广泛应用于汽车导航、航空导航等领域。

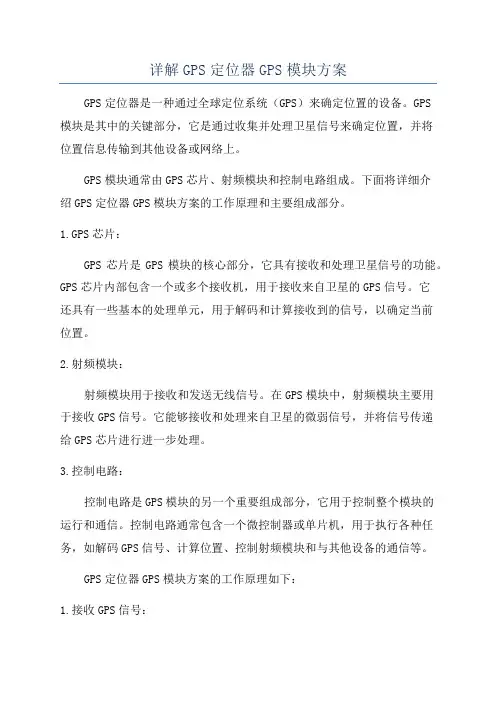

详解GPS定位器GPS模块方案GPS定位器是一种通过全球定位系统（GPS）来确定位置的设备。
GPS模块是其中的关键部分，它是通过收集并处理卫星信号来确定位置，并将位置信息传输到其他设备或网络上。
GPS模块通常由GPS芯片、射频模块和控制电路组成。
下面将详细介绍GPS定位器GPS模块方案的工作原理和主要组成部分。
1.GPS芯片：GPS芯片是GPS模块的核心部分，它具有接收和处理卫星信号的功能。
GPS芯片内部包含一个或多个接收机，用于接收来自卫星的GPS信号。
它还具有一些基本的处理单元，用于解码和计算接收到的信号，以确定当前位置。
2.射频模块：射频模块用于接收和发送无线信号。
在GPS模块中，射频模块主要用于接收GPS信号。
它能够接收和处理来自卫星的微弱信号，并将信号传递给GPS芯片进行进一步处理。
3.控制电路：控制电路是GPS模块的另一个重要组成部分，它用于控制整个模块的运行和通信。
控制电路通常包含一个微控制器或单片机，用于执行各种任务，如解码GPS信号、计算位置、控制射频模块和与其他设备的通信等。
GPS定位器GPS模块方案的工作原理如下：1.接收GPS信号：GPS模块中的射频模块接收从卫星发射的GPS信号，并将信号传递给GPS芯片进行处理。
接收到的信号是通过射频天线收集的。
2.解码和计算：GPS芯片解码接收到的信号，并根据信号中的时间戳和卫星位置信息计算出当前位置。
解码过程涉及对接收到的信号进行解调、解扰和解析等处理。
3.存储和传输：GPS模块将计算得到的位置信息存储在内部存储器中，并可以通过串行接口或其他通信接口将位置信息传输到其他设备或网络上。
传输方式可以是无线的，如通过蓝牙或Wi-Fi，也可以是有线的，如通过USB或RS2324.配置和控制：GPS模块可以通过控制电路来配置和控制其工作方式。
例如，可以配置GPS模块是否需要定期向服务器报告位置、更新位置频率、选择工作模式等。
GPS定位器GPS模块的方案在各个行业具有广泛应用。

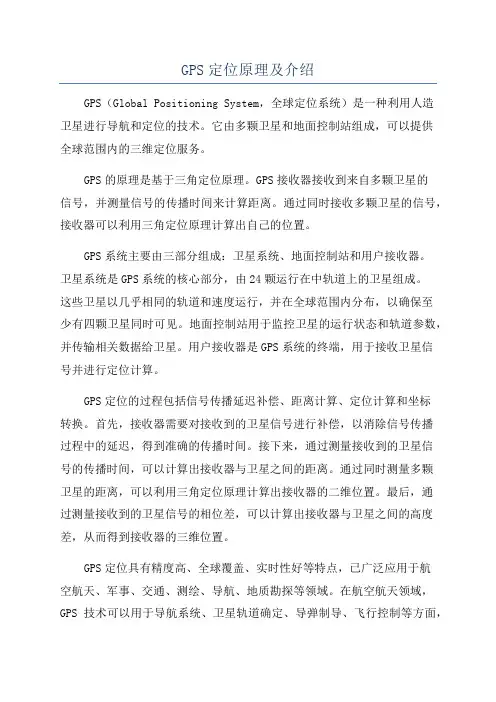

GPS定位原理及介绍GPS（Global Positioning System，全球定位系统）是一种利用人造卫星进行导航和定位的技术。
它由多颗卫星和地面控制站组成，可以提供全球范围内的三维定位服务。
GPS的原理是基于三角定位原理。
GPS接收器接收到来自多颗卫星的信号，并测量信号的传播时间来计算距离。
通过同时接收多颗卫星的信号，接收器可以利用三角定位原理计算出自己的位置。
GPS系统主要由三部分组成：卫星系统、地面控制站和用户接收器。
卫星系统是GPS系统的核心部分，由24颗运行在中轨道上的卫星组成。
这些卫星以几乎相同的轨道和速度运行，并在全球范围内分布，以确保至少有四颗卫星同时可见。
地面控制站用于监控卫星的运行状态和轨道参数，并传输相关数据给卫星。
用户接收器是GPS系统的终端，用于接收卫星信号并进行定位计算。
GPS定位的过程包括信号传播延迟补偿、距离计算、定位计算和坐标转换。
首先，接收器需要对接收到的卫星信号进行补偿，以消除信号传播过程中的延迟，得到准确的传播时间。
接下来，通过测量接收到的卫星信号的传播时间，可以计算出接收器与卫星之间的距离。
通过同时测量多颗卫星的距离，可以利用三角定位原理计算出接收器的二维位置。
最后，通过测量接收到的卫星信号的相位差，可以计算出接收器与卫星之间的高度差，从而得到接收器的三维位置。
GPS定位具有精度高、全球覆盖、实时性好等特点，已广泛应用于航空航天、军事、交通、测绘、导航、地质勘探等领域。
在航空航天领域，GPS技术可以用于导航系统、卫星轨道确定、导弹制导、飞行控制等方面，为飞行员提供准确的定位和导航信息。
在军事领域，GPS技术可以用于士兵定位、导弹导航、军舰航行等方面，提升军队的作战能力。
在交通运输领域，GPS技术可以用于车辆导航、交通监控、路况预测等方面，提供准确的导航服务和交通管理信息。
在测绘领域，GPS技术可以用于地图制作、地质勘探、土地测量等方面，提高测绘精度和效率。

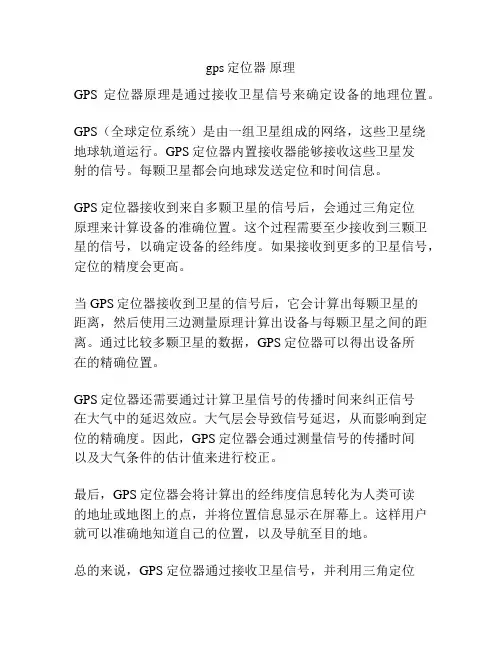

gps定位器原理
GPS定位器原理是通过接收卫星信号来确定设备的地理位置。
GPS（全球定位系统）是由一组卫星组成的网络，这些卫星绕
地球轨道运行。
GPS定位器内置接收器能够接收这些卫星发
射的信号。
每颗卫星都会向地球发送定位和时间信息。
GPS定位器接收到来自多颗卫星的信号后，会通过三角定位
原理来计算设备的准确位置。
这个过程需要至少接收到三颗卫星的信号，以确定设备的经纬度。
如果接收到更多的卫星信号，定位的精度会更高。
当GPS定位器接收到卫星的信号后，它会计算出每颗卫星的
距离，然后使用三边测量原理计算出设备与每颗卫星之间的距离。
通过比较多颗卫星的数据，GPS定位器可以得出设备所
在的精确位置。
GPS定位器还需要通过计算卫星信号的传播时间来纠正信号
在大气中的延迟效应。
大气层会导致信号延迟，从而影响到定位的精确度。
因此，GPS定位器会通过测量信号的传播时间
以及大气条件的估计值来进行校正。
最后，GPS定位器会将计算出的经纬度信息转化为人类可读
的地址或地图上的点，并将位置信息显示在屏幕上。
这样用户就可以准确地知道自己的位置，以及导航至目的地。
总的来说，GPS定位器通过接收卫星信号，并利用三角定位
原理等一系列计算方法，计算出设备的准确位置。
这为人们提供了便捷的导航和地理定位功能。

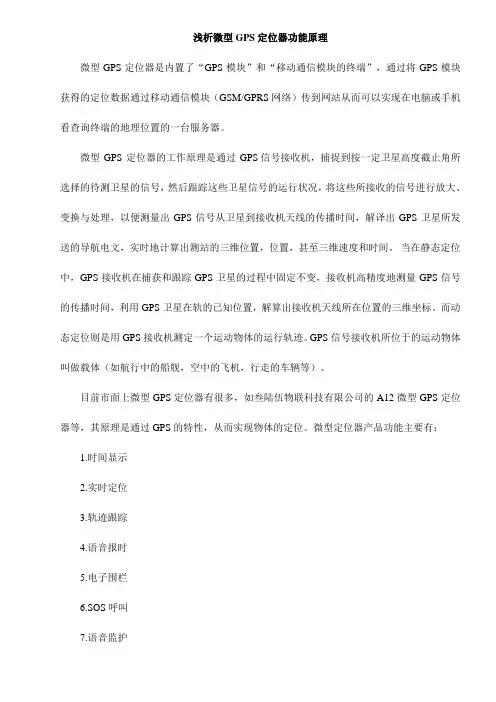

浅析微型GPS定位器功能原理
微型GPS定位器是内置了“GPS模块”和“移动通信模块的终端”，通过将GPS模块获得的定位数据通过移动通信模块（GSM/GPRS网络）传到网站从而可以实现在电脑或手机看查询终端的地理位置的一台服务器。
微型GPS定位器的工作原理是通过GPS 信号接收机，捕捉到按一定卫星高度截止角所选择的待测卫星的信号，然后跟踪这些卫星信号的运行状况，将这些所接收的信号进行放大、变换与处理，以便测量出GPS信号从卫星到接收机天线的传播时间，解译出GPS卫星所发送的导航电文，实时地计算出测站的三维位置，位置，甚至三维速度和时间。
当在静态定位中，GPS接收机在捕获和跟踪GPS卫星的过程中固定不变，接收机高精度地测量GPS信号的传播时间，利用GPS卫星在轨的已知位置，解算出接收机天线所在位置的三维坐标。
而动态定位则是用GPS接收机测定一个运动物体的运行轨迹。
GPS信号接收机所位于的运动物体叫做载体（如航行中的船舰，空中的飞机，行走的车辆等）。
目前市面上微型GPS定位器有很多，如叁陆伍物联科技有限公司的A12微型GPS定位器等，其原理是通过GPS的特性，从而实现物体的定位。
微型定位器产品功能主要有：
1.时间显示
2.实时定位
3.轨迹跟踪
4.语音报时
5.电子围栏
6.SOS呼叫
7.语音监护
8.勿扰模式
9.找定位器
10.其它功能设置。

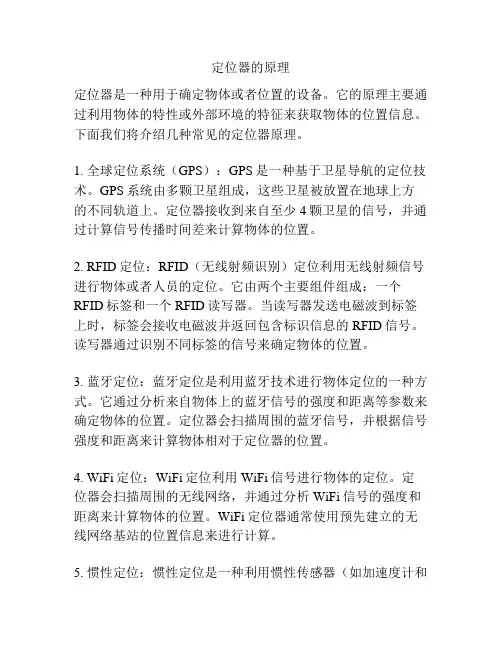

定位器的原理定位器是一种用于确定物体或者位置的设备。
它的原理主要通过利用物体的特性或外部环境的特征来获取物体的位置信息。
下面我们将介绍几种常见的定位器原理。
1. 全球定位系统（GPS）：GPS是一种基于卫星导航的定位技术。
GPS系统由多颗卫星组成，这些卫星被放置在地球上方的不同轨道上。
定位器接收到来自至少4颗卫星的信号，并通过计算信号传播时间差来计算物体的位置。
2. RFID定位：RFID（无线射频识别）定位利用无线射频信号进行物体或者人员的定位。
它由两个主要组件组成：一个RFID标签和一个RFID读写器。
当读写器发送电磁波到标签上时，标签会接收电磁波并返回包含标识信息的RFID信号。
读写器通过识别不同标签的信号来确定物体的位置。
3. 蓝牙定位：蓝牙定位是利用蓝牙技术进行物体定位的一种方式。
它通过分析来自物体上的蓝牙信号的强度和距离等参数来确定物体的位置。
定位器会扫描周围的蓝牙信号，并根据信号强度和距离来计算物体相对于定位器的位置。
4. WiFi定位：WiFi定位利用WiFi信号进行物体的定位。
定位器会扫描周围的无线网络，并通过分析WiFi信号的强度和距离来计算物体的位置。
WiFi定位器通常使用预先建立的无线网络基站的位置信息来进行计算。
5. 惯性定位：惯性定位是一种利用惯性传感器（如加速度计和陀螺仪）测量物体的加速度和角速度，并通过积分计算物体的位置的方法。
惯性定位器可以在没有卫星信号或其他外部参考的情况下提供物体的位置信息。
这些是常见的定位器原理，它们可以应用于不同的场景和需求。
在实际应用中，常常需要结合多种定位原理来提高定位的准确性和可靠性。
第四节智能阀门定位器随着工业技术和计算机技术的发展，阀门定位器从最初的气动挡板力平衡式、线圈力平衡式、电气集成力平衡式阀门定位器，发展到加入微控制器的智能型电气阀门定位器，并向全数字化和使用现场总线技术方向发展。
在实际工业控制工程中，生产对流量控制方面的要求越来越高，不但要求控制精度高、响应速度快，同时要求控制方式上多样化，这就对阀门定位器的性能提出了更高要求。
目前,智能型电气阀门定位器已经越来越广泛地应用在各种工业控制领域并发挥着重要的作用。
例如，如美国Fisher - Rosemount 公司生产的基于现场总线式DVC 系列阀门定位器系统,德国Siemens 公司生产的SIPART PS2系列阀门定位器等,依靠各自的特色和稳定可靠的性能,已经被广泛应用于各大炼化企业中，成为生产过程控制中的重要组成部分。
在本书将以山武公司YAMATAKE SVP3000、ABB公司的TZID-C 、Siemens公司SIPART PS2系列及Fisher - Rosemount 公司的DVC6000系列智能阀门定位器为例，介绍一下智能阀门定位器的调校及故障处理。
首先我们要了解一下智能阀门定位器的结构及原理。
每种定位器在设计上都有它自己的独到之处，但在其基本原理上还是大致相同，只是在放大器的结构上采用了不同处理方法，有普通式、三位式和压电阀式等几种。
而且有很多厂商在双输出调节时采用外接辅助放大器来实现的。
其基本原理如下：外部条件应具备4—20mA的信号源与可以驱动调节的气源，接通气源将减压阀压力调整为调节阀额定压力并给定>4mA的控制信号驱动定位器的电路模块及微处理器。
假设给定信号值为8mA，电信号通过A/D转换模块将模拟信号装换为数字信号给微处理器将驱动EPM（电气转换）驱动模块控制EPM模块再将气信号给气动放大器那么定位器产生气输出，调节阀动作同时带动定位器的反馈杆动作通过VTD（位置传感器）将位移转换成4—20mA的电信号给A/D转换器由微处理器进行比较处理，当给定值=控制量的时候调节阀也就稳定下来。

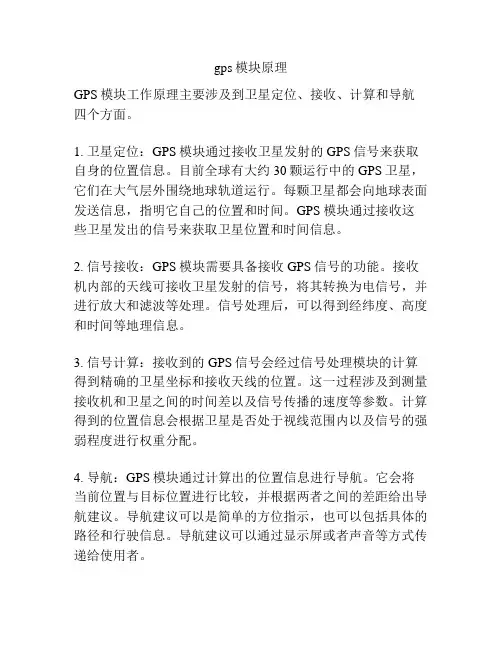

gps模块原理
GPS模块工作原理主要涉及到卫星定位、接收、计算和导航四个方面。
1. 卫星定位：GPS模块通过接收卫星发射的GPS信号来获取自身的位置信息。
目前全球有大约30颗运行中的GPS卫星，它们在大气层外围绕地球轨道运行。
每颗卫星都会向地球表面发送信息，指明它自己的位置和时间。
GPS模块通过接收这些卫星发出的信号来获取卫星位置和时间信息。
2. 信号接收：GPS模块需要具备接收GPS信号的功能。
接收机内部的天线可接收卫星发射的信号，将其转换为电信号，并进行放大和滤波等处理。
信号处理后，可以得到经纬度、高度和时间等地理信息。
3. 信号计算：接收到的GPS信号会经过信号处理模块的计算得到精确的卫星坐标和接收天线的位置。
这一过程涉及到测量接收机和卫星之间的时间差以及信号传播的速度等参数。
计算得到的位置信息会根据卫星是否处于视线范围内以及信号的强弱程度进行权重分配。
4. 导航：GPS模块通过计算出的位置信息进行导航。
它会将当前位置与目标位置进行比较，并根据两者之间的差距给出导航建议。
导航建议可以是简单的方位指示，也可以包括具体的路径和行驶信息。
导航建议可以通过显示屏或者声音等方式传递给使用者。
综上所述，GPS模块通过接收卫星发射的信号来获取位置信息，并通过信号处理和计算得到精确的地理坐标。
然后根据这些位置信息进行导航。
这种工作原理使得GPS模块在定位和导航等领域都有着广泛的应用。

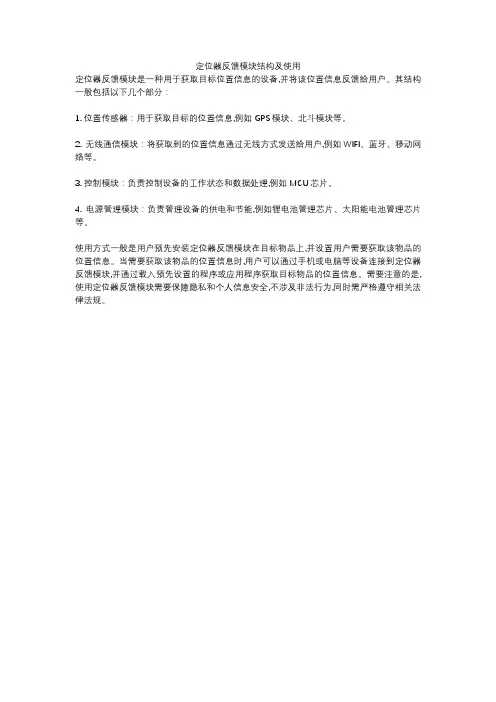

定位器反馈模块结构及使用
定位器反馈模块是一种用于获取目标位置信息的设备,并将该位置信息反馈给用户。
其结构一般包括以下几个部分：
1. 位置传感器：用于获取目标的位置信息,例如GPS模块、北斗模块等。
2. 无线通信模块：将获取到的位置信息通过无线方式发送给用户,例如WIFI、蓝牙、移动网络等。
3. 控制模块：负责控制设备的工作状态和数据处理,例如MCU芯片。
4. 电源管理模块：负责管理设备的供电和节能,例如锂电池管理芯片、太阳能电池管理芯片等。
使用方式一般是用户预先安装定位器反馈模块在目标物品上,并设置用户需要获取该物品的位置信息。
当需要获取该物品的位置信息时,用户可以通过手机或电脑等设备连接到定位器反馈模块,并通过载入预先设置的程序或应用程序获取目标物品的位置信息。
需要注意的是,使用定位器反馈模块需要保障隐私和个人信息安全,不涉及非法行为,同时需严格遵守相关法律法规。

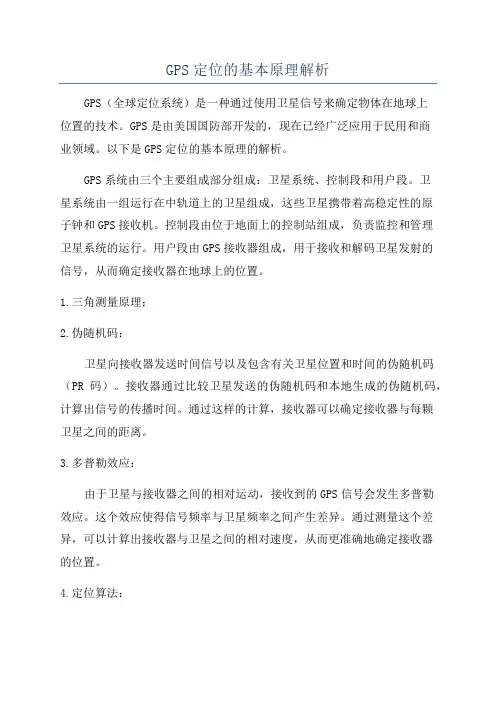

GPS定位的基本原理解析GPS（全球定位系统）是一种通过使用卫星信号来确定物体在地球上位置的技术。
GPS是由美国国防部开发的，现在已经广泛应用于民用和商业领域。
以下是GPS定位的基本原理的解析。
GPS系统由三个主要组成部分组成：卫星系统、控制段和用户段。
卫星系统由一组运行在中轨道上的卫星组成，这些卫星携带着高稳定性的原子钟和GPS接收机。
控制段由位于地面上的控制站组成，负责监控和管理卫星系统的运行。
用户段由GPS接收器组成，用于接收和解码卫星发射的信号，从而确定接收器在地球上的位置。
1.三角测量原理：2.伪随机码：卫星向接收器发送时间信号以及包含有关卫星位置和时间的伪随机码（PR码）。
接收器通过比较卫星发送的伪随机码和本地生成的伪随机码，计算出信号的传播时间。
通过这样的计算，接收器可以确定接收器与每颗卫星之间的距离。
3.多普勒效应：由于卫星与接收器之间的相对运动，接收到的GPS信号会发生多普勒效应。
这个效应使得信号频率与卫星频率之间产生差异。
通过测量这个差异，可以计算出接收器与卫星之间的相对速度，从而更准确地确定接收器的位置。
4.定位算法：接收器通过使用测量到的卫星距离和卫星位置信息，使用三角测量法计算出接收者的位置。
接收器通常使用一种叫做最小二乘法的技术来估算地理坐标。
5.时钟校正：卫星上的原子钟非常精确，但是GPS接收器上的时钟可能不够准确。
为了获得更准确的距离测量结果，接收器需要对卫星时钟的时间进行校正。
总结来说，GPS定位利用三角测量法测量接收器与卫星之间的距离，并通过多普勒效应计算相对速度，然后使用定位算法计算出接收器的位置。
通过最少接收到四颗卫星信号，可以确定三个空间坐标以及接收器的时间。
GPS系统为现代导航，地理定位和定时提供了非常准确的定位能力。
四轮定位仪的检测工作原理及结构四个角度传感器安装在车辆的四个轮子上，用于检测轮子的前倾角、后倾角、内倾角和外倾角。
这些传感器利用倾斜度的变化来测量车辆的角度，并将数据传输给计算机系统。
全车结构传感器安装在车辆的车身上，用于检测车身的变形和姿态。
它可以通过测量车辆的扭曲、变形和偏移来判断车身是否处于正常状态。
计算机系统是四轮定位仪的核心部分，它接收传感器发送的数据，并进行数据处理和分析。
计算机系统可以将车辆的位置、角度和姿态数据转化为可视化的图像，并通过比较车辆的实际数据和标准数据来判断车辆是否正常。
支架是四轮定位仪的支撑结构，用于固定传感器和安装在车辆下部的设备。
支架通常由坚固的材料制成，具有稳定的结构和可调节的高度。
传感器是四轮定位仪的关键部分，用于检测车辆的位置和状态。
传感器通常由陀螺仪、加速度计、倾角传感器和压力传感器等多种传感器组成。
这些传感器通过测量车辆的角度、姿态和变形等参数来实现对车辆的检测。
计算机系统是四轮定位仪的核心部分，用于接收传感器的数据，并进行数据处理和分析。
计算机系统通常由一个计算机主机和一个显示器组成，可以实时显示车辆的位置、角度和姿态数据，并通过计算机软件进行数据处理和分析。
总之，四轮定位仪是一种通过传感器和计算机技术实现对车辆位置和状态的检测的设备。
它的工作原理是通过检测车辆四个轮子的位置和状态，分析车辆的行驶状况和姿态，以确定车辆是否符合标准要求。
四轮定位仪的结构主要包括支架、传感器和计算机系统。
通过四轮定位仪的使用，可以有效地检测和调整车辆的定位，提高车辆的行驶安全性和舒适性。
电-气阀门定位器（以下简称定位器）的工作原理
它的外形结构如图1所示。
定位器主要由接线盒组件、转换组件、气路组件和反馈组件等四部分组成。
整个机体部分被封装在涂有防腐漆的外壳中，具有防水、防尘等功能。
图2为定位器工作原理示意图。
来自调节器或输出安全栅送来的4～20mA DC电流输入线圈6、7时，使位于线圈之中的可动铁芯（即杠杆3）磁化。
因为可动铁芯位于永久磁钢5所产生的磁场中，因而，两磁场互相作用，使杠杆3产生偏转力矩。
它以中心支点为中心发生偏转。
假设输入信号增加，则图中杠杆左端应向逆时针方向偏转。
这时，固定在杠杆3上的挡板2便靠近喷嘴1，使放大器背压增大，经放大后的输出气压作用于调节阀的摸头上，使其阀杆下移。
阀杆的位移通过反馈拉杆10转换为反馈轴和反馈压板14的角位移，再通过调量程支点15使反馈机体16向下偏移。
固定在杠杆3右端上的反馈弹簧8被拉伸，产生了一个负的反馈力矩（与信号产生的力矩方向相反），使杠杆3向顺时针方向偏转。
但反馈力矩与输入力矩相等时，使杠杆3平衡，同时，阀杆也稳定在一个相应的确定位置上，从而实现了信号电流与阀位之间的比例关系。
阀门定位器内部结构阀门定位器是一种用于定位阀门位置的仪器设备。
它主要由传感器部分、处理部分和显示部分组成。
下面将详细介绍阀门定位器的内部结构。
1.传感器部分：阀门定位器的传感器部分包括角度传感器、位移传感器和力传感器。
角度传感器用来测量阀门的开度角度，位移传感器用来测量阀门的行程长度，力传感器用来测量阀门的开启和关闭力。
这些传感器可以精确地测量阀门的位置和状态，并将信号传输至处理部分进行处理。
2.处理部分：阀门定位器的处理部分通常由微处理器、数字信号处理器和存储器组成。
微处理器用来执行控制算法和处理传感器信号，数字信号处理器用来滤波和放大传感器信号，存储器用来存储阀门的位置和状态数据。
这些处理器能够实时计算阀门的位置和状态，并根据需要进行控制操作。
3.显示部分：阀门定位器的显示部分通常由液晶显示屏和操作按钮组成。
液晶显示屏用来显示阀门的位置和状态信息，操作按钮用来进行参数设置和控制操作。
通过显示屏和操作按钮，用户可以直观地了解阀门的工作情况，并进行相应的调整和控制。
除了以上三个部分，阀门定位器还包括供电部分和通信接口。
供电部分主要用来提供电源给传感器部分和处理部分，通信接口用来与上位机或其他设备进行数据交换和控制指令传输。
阀门定位器的工作原理如下：当阀门开启或关闭时，传感器部分会感知到阀门的位置和状态，并将相关信号传输至处理部分。
处理部分会对传感器信号进行处理和分析，并计算出阀门的准确位置和状态。
然后，这些信息会由显示部分显示在液晶显示屏上，供用户查看和操作。
用户可以通过操作按钮进行参数设置和控制操作，以实现对阀门的远程控制和监测。
阀门定位器的应用广泛，特别适用于需要远程监测和控制阀门位置的工业领域。
它可以提高工作效率和安全性，减少人工干预和误操作的风险。
通过实时监测和控制阀门的位置和状态，阀门定位器可以及时发现和解决问题，保障工业生产的正常运行。
总之，阀门定位器是一种具有传感器、处理器和显示器的仪器设备，能够实时监测和控制阀门的位置和状态。
打孔定位器原理详解打孔定位器，作为一种广泛应用于工业、建筑以及日常生活领域的设备，其核心功能在于准确、快速地确定打孔位置，从而提高工作效率并确保工程质量。
本文将详细解析打孔定位器的工作原理，以期为读者提供全面的了解。
一、打孔定位器概述打孔定位器，又称为钻孔定位器，是一种利用先进技术实现精确打孔的辅助设备。
根据应用场合和功能需求的不同，打孔定位器可分为多种类型，如电磁感应式、机械式、光学式等。
这些定位器各具特点，但共同的目标都是提高打孔精度和效率。
二、电磁感应式打孔定位器原理电磁感应式打孔定位器是一种基于电磁感应技术的定位设备。
其工作原理主要包括发送器、接收器和信号处理三个部分。
发送器：发送器是电磁感应式打孔定位器的核心部件，负责产生并发送高频电磁信号。
这些信号通过特定的传输方式（如线缆、无线等）被送入地下或待打孔物体内部。
接收器：接收器用于接收从发送器传回的电磁信号。
当信号在地下或物体内部传播时，遇到不同介质（如金属管道、电缆等）会产生反射、折射等现象。
接收器能够捕捉到这些变化，并将其转换为可识别的电信号。
信号处理：接收器捕捉到的电信号需要进行进一步的处理和分析。
通过对信号的时间、强度等特征进行提取和计算，可以确定地下或物体内部的管道、电缆等目标物体的位置、深度和走向。
电磁感应式打孔定位器具有定位准确、操作简便、适用范围广等优点。
然而，它也存在一定的局限性，如受环境干扰影响较大、对非金属物体的探测效果较差等。
三、机械式打孔定位器原理机械式打孔定位器是一种基于机械结构和力学原理的定位设备。
其工作原理主要包括固定底盘、钻头和弹簧复位三个部分。
固定底盘：固定底盘是机械式打孔定位器的基础部件，用于稳定设备并确定打孔位置。
在使用时，将固定底盘罩住待打孔孔位，通过调整底盘位置使钻头与孔位对齐。
钻头：钻头是机械式打孔定位器的执行部件，负责在固定底盘确定的打孔位置上进行钻孔操作。
钻头通常由硬质合金等耐磨材料制成，以确保在钻孔过程中保持较高的精度和耐用性。
定位器的工作原理
定位器的工作原理是通过利用不同的技术手段来确定物体或人在空间中的准确位置。
一个常见的定位器是全球定位系统（GPS），它是利用地球上
的多颗卫星和接收器之间的通信来确定位置的。
GPS接收器
接收由卫星发射的信号，通过测量信号的传播时间以及卫星的位置信息，计算出接收器与卫星之间的距离。
通过至少三颗卫星的信号，GPS系统可以利用三角定位原理计算出接收器的
准确位置。
另一个常见的定位器是基站定位。
在移动通信网络中，移动电话通过与多个基站的通信来实现定位。
基站会向手机发送信号，并测量信号的传播时间。
根据信号传播时间的差异，可以计算出手机与各个基站之间的距离。
对于三个或更多的基站，可以利用三角定位原理计算出手机的准确位置。
除了GPS和基站定位，还有其他定位技术，如无线传感器网络、惯性导航系统、超宽带定位等。
这些技术利用不同的物理原理来实现定位，如信号强度、时间差测量、加速度测量等。
总的来说，定位器的工作原理是通过测量和计算物体或人与参考源之间的距离、角度或其他相关参数，从而确定其准确位置的。
不同的定位技术具有不同的适用场景和精度要求，可以根据具体需求选择合适的定位器。
定位器简述一、定位器原理一般意义上的定位器包含定位器和I/P转换器两部分。
定位器的进气只有一路，但是事实上在定位器内部，这路进气会分为两部分，一路进入定位器内滑阀（类似电磁阀阀体的一种部件），推动气缸活塞动作，另一路进入I/P转换器，在给定阀门开度信号（4—20mA）的作用下转化为3—15psi（即0.2--1bar）的气压信号。
在机械式定位器中，这个气压信号会去操作滑阀，控制驱动气缸的气量，同时这个气压信号还会送到一个膜片上，阀门动作后，会带动反馈杆，从而带动膜片另一面的弹簧，如果气压信号和弹簧达到平衡就能稳定下来，否则就会继续调解直至平衡。
在数字式定位器或是智能型定位器中，这个气压信号由电磁阀或是压电阀产生，控制驱动气缸的气量，阀门动作后，会带动反馈杆，从而带动一个可变电阻，改变这个电阻所在电路的电流，如果电流信号和给定信号差距在允许范围内就能稳定下来，否则就会继续调解直至平衡。
二、定位器的流派定位器一般分为机械式、数字式、智能型三类。
机械式定位器分为动平衡和静平衡两类，动平衡式气信号在膜片一侧是不稳定的一直在排气，常见有YTC、YSC、Fisher、梅索尼兰等；静平衡式定位器的气信号腔是封闭的，但由于空气黏度太低，无法保证长期严密密封，所以会每隔一段时间补一次气，以维持气信号稳定，常见的有西门子的机械式定位器。
数字式定位器，能够自动诊断多种故障，分为压电阀和电磁阀两种，压电阀式比较精密，但是如果生产质量过关由于只有一个压电阀，故障率小，常见有TYCO的ST6000，PMV的Logix 520，D3 ，Invensys集团下ARCT定位器等；电磁阀式相对比较简单，但由于采用多个电磁阀控制气路，可能的故障点多，容易损坏，常见如GEMU。
智能型定位器，这种定位器结构与数字式定位器基本相似，只是功能更强，突出的特点是有自检修能力（主要是气路堵塞），在这种定位器中的电路板内设定有一套程序，当程序检测到符合设定特点的错误信号时就会将堵塞部分隔离出来，再在可能的堵塞点正向反向吹扫，直至解决问题，目前我只知道PMV旗下Logix 3200 定位器能达到上述功能。
GPS定位器的原理首先，GPS定位器的工作离不开全球定位系统（GPS），这是由一组卫星组成的卫星系统。
目前，全球定位系统由美国控制，并由24颗主要卫星和若干备用卫星组成。
这些卫星均位于地球轨道上，每颗卫星都具有精确的轨道参数和时钟信息，并向地球发射定位信号。
接收信号是GPS定位器的重要组成部分。
该设备内置了一个接收器，可以接收卫星发射的无线电信号。
该信号经过接收器进行初步处理，以提取有用的定位信息。
接收器使用一种称为码相位的技术来测量接收时间和卫星发射时间之间的差异。
通过测量多个卫星的信号，定位器可以计算出接收机与卫星之间的信号传播时间差，进而计算出接收机的位置。
位置计算是GPS定位器的核心任务之一、一旦接收到足够的卫星信号，定位器就可以开始计算接收机的位置。
该计算基于距离的三角测量原理。
事实上，每颗卫星都被赋予了一个特定的编号和位置信息，该信息也会被广播给定位器。
通过测量多个卫星到接收机的传播时间差，定位器可以确定接收机与卫星之间的距离，并使用三角测量法来计算定位器的位置。
三个卫星的测距可以提供一个二维位置，而四个或更多卫星的测距可以提供三维位置。
此外，为了获得更准确的位置信息，GPS定位器还需要考虑其他因素。
例如，由于电离层和大气层的干扰，卫星信号可能会发生延迟或偏移。
为了校正这些误差，GPS定位器还会采用差分GPS技术。
差分GPS利用附近的参考站测量真实位置，并比较与卫星计算出的位置的差异。
这种方法可以提供更为准确和精确的位置信息。
综上所述，GPS定位器的工作原理可以概括为：通过接收卫星发射的信号，测量信号传播时间差，利用三角测量法计算接收器位置，并通过差分GPS技术校正误差，从而实现准确的定位功能。
随着技术的不断发展，GPS定位器的精度和可靠性将不断提高，为人们的生活带来更多便利。
《GPS 组成及其工作原理》讲义一、GPS 系统简介全球定位系统（Global Positioning System，简称 GPS）是一种基于卫星的导航系统，它能够为全球范围内的用户提供精确的位置、速度和时间信息。
GPS 系统最初是由美国国防部开发的，如今已经广泛应用于民用领域，如汽车导航、手机定位、航空航海等。
二、GPS 系统的组成GPS 系统主要由三大部分组成：空间部分、地面控制部分和用户设备部分。
1、空间部分GPS 卫星星座是空间部分的核心，由 24 颗卫星组成，其中 21 颗工作卫星，3 颗备用卫星。
这些卫星分布在 6 个轨道平面上，轨道倾角为55 度，平均高度约为 20200 千米，运行周期约为 11 小时 58 分钟。
每颗卫星都持续向地面发送包含其位置、时间和其他相关信息的无线电信号。
2、地面控制部分地面控制部分包括一个主控站、五个监测站和三个注入站。
主控站位于美国科罗拉多州的猎鹰空军基地，它负责收集、处理和分析来自监测站的数据，并计算出卫星的轨道和时钟参数，然后将这些信息发送给注入站。
监测站分布在美国本土及海外的一些地区，它们负责监测卫星的运行状态，并将数据发送给主控站。
注入站则负责将主控站计算出的卫星导航信息注入到卫星中，以确保卫星能够准确地发送导航信号。
3、用户设备部分用户设备部分是指各种能够接收和处理 GPS 信号的设备，如车载导航仪、手持 GPS 接收机、手机内置的 GPS 模块等。
用户设备通过接收来自多颗卫星的信号，并根据这些信号计算出自己的位置、速度和时间等信息。
三、GPS 工作原理GPS 系统的工作原理基于三角测量原理。
用户设备通过接收来自至少四颗卫星的信号，测量这些信号的传播时间，从而计算出自己与每颗卫星之间的距离。
由于卫星的位置是已知的，通过测量与多颗卫星的距离，用户设备就可以利用三角测量的方法确定自己在地球上的位置。
具体来说，GPS 信号是一种包含卫星位置、时间和其他相关信息的无线电波。
第四节智能阀门定位器随着工业技术和计算机技术的发展，阀门定位器从最初的气动挡板力平衡式、线圈力平衡式、电气集成力平衡式阀门定位器，发展到加入微控制器的智能型电气阀门定位器，并向全数字化和使用现场总线技术方向发展。
在实际工业控制工程中，生产对流量控制方面的要求越来越高，不但要求控制精度高、响应速度快，同时要求控制方式上多样化，这就对阀门定位器的性能提出了更高要求。
目前,智能型电气阀门定位器已经越来越广泛地应用在各种工业控制领域并发挥着重要的作用。
例如，如美国Fisher - Rosemount 公司生产的基于现场总线式DVC 系列阀门定位器系统,德国Siemens 公司生产的SIPART PS2系列阀门定位器等,依靠各自的特色和稳定可靠的性能,已经被广泛应用于各大炼化企业中，成为生产过程控制中的重要组成部分。
在本书将以山武公司YAMATAKE SVP3000、ABB公司的TZID-C 、Siemens公司SIPART PS2系列及Fisher - Rosemount 公司的DVC6000系列智能阀门定位器为例，介绍一下智能阀门定位器的调校及故障处理。
首先我们要了解一下智能阀门定位器的结构及原理。
每种定位器在设计上都有它自己的独到之处，但在其基本原理上还是大致相同，只是在放大器的结构上采用了不同处理方法，有普通式、三位式和压电阀式等几种。
而且有很多厂商在双输出调节时采用外接辅助放大器来实现的。
其基本原理如下：外部条件应具备4—20mA的信号源与可以驱动调节的气源，接通气源将减压阀压力调整为调节阀额定压力并给定>4mA的控制信号驱动定位器的电路模块及微处理器。
假设给定信号值为8mA，电信号通过A/D转换模块将模拟信号装换为数字信号给微处理器将驱动EPM（电气转换）驱动模块控制EPM模块再将气信号给气动放大器那么定位器产生气输出，调节阀动作同时带动定位器的反馈杆动作通过VTD（位置传感器）将位移转换成4—20mA的电信号给A/D转换器由微处理器进行比较处理，当给定值=控制量的时候调节阀也就稳定下来。
那么微处理器的给定值 (比较值)来至初始化以后，针对不同行程的调节阀和不同的反馈杆安装位置它都会产生相应的值。
在这里要说明的是VTD位置传感器的动作是靠反馈杆上的大齿轮带动传感器上的小齿轮，位置传感器转角并不是360°。
在最大值和最小值工作区间以外有一个小的缺口也就是定位器的盲区。
所以每款定位器都有它自己的转角要求。
智能定位器原理图：注：图中虚线部位根据定位器厂家及型号选择不代表全部型号二、安装与调试：1、智能定位器的安装工作是整个调校过程中比较重要的环节。
很多的故障都源自于安装位置。
（包括反馈杆、反馈凸轮的安装位置和型号的选择）。
安装定位器时一定要注意定位器的支架要牢固可靠保证定位器与调节阀之间为刚性连接。
反馈杆的位置也应符合该定位器厂商规定的标准范围内（注：各厂商都有不同的转角要求）。
风管线的配置也要符合标准，选用与风管精密配合的卡套接头或快速接头，从而保证调节阀气源无泄漏。
在接头密封时采用四氟带或固、液体密封剂时要保证不要进入放大器内，在调节阀气源投用时应提前做好管线的吹扫工作（此项工作在新建装置的投运前尤为重要）并家装过滤器减压阀。
保证压缩空气的干燥和清洁，可提高阀门定位器的使用寿命。
因为现有智能式阀门定位器的气动放大器不同以往我们使用的气动和电—气阀门定位器的气动放大器，其结构多为紧密型压模封装（如ABB TZID-C）或采用压电阀结构（SIEMENS PS2）不可拆卸，一但进入杂质将会堵塞放大器或使放大器损坏，导致无输出、输出振荡或无信号有输出现象导致无法正常工作。
另外调节阀的阀杆安装长度、弹簧的预紧力大小、调节阀的额定风压、及膜头尺寸都直接影响行程的大小在安装前请首先确认调节阀开度大小是否满足额定行程或工作需要。
在使用BOOSTER时定位器都会出现振荡的现象。
需要降低BOOSTER的灵敏度。
直到振荡消除。
注意：在调节阀上装有辅助设施如电磁阀等，在接线时一定要正确的连接电缆，且勿将24V或更高的电源压力接入到定位器的信号输入端子上，以免损坏定位器。
特别要注意的是定位器工作环境的温度一般为-25～+80℃。
超出这一范围将加速定位器内部元件的老化和损坏。
2、在下面我们介绍几种常见定位器的使用及调校方法。
YAMATAKE(山武)SVP3000系列智能阀门定位器。
一、安装注意：直行程反馈杆转角±20°。
超出转角定位器将不能正常工作。
风管线（选用软管）连接后，旋转手动M/自动A切换旋扭，切换至手动位置。
调整减压阀压力使阀开度为50%，此时调整定位器位置使反馈杆成水平位置。
固定好定位器，恢复风压至工作压力，将手动M/自动A切换旋扭旋转至自动位置。
如果只进行简单初始化可在定位器本体上进行。
二、校验：1、自动检测：给定电流信号18±1mA。
用一字螺丝刀向“UP”或“DOWN”方向转动定位器上方的旋钮或按“UP”或“DOWN”键保持3秒钟直至阀门动作自整定开始，松开按扭。
阀门自动进行全行程开—关来回两次，然后在大约50%开度处稍作停留。
最终停留在对应输入信号（18±1mA）位置。
整个过程大约3分钟。
2、零位—量程调整：㈠零位调整：输入4 mA信号。
检查零点，若有偏差，用一字螺丝刀向“UP”方向转动定位器上方的旋钮或按“UP”键反阀杆向上，馈杆向上。
用一字螺丝刀向“DOWN”方向转动定位器上方的旋钮或按“DOWN”键反馈杆向下。
阀杆向下。
使零点到合适位置。
㈡量程调整：输入20 mA信号。
检查量程，若有偏差，用一字螺丝刀向“UP”方向转动定位器上方的旋钮或按“UP”键反阀杆向上，馈杆向上。
用一字螺丝刀向“DOWN”方向转动定位器上方的旋钮或按“DOWN”键反馈杆向下。
阀杆向下。
使量程到合适位置。
注意：在调整零点--量程以后不要急于断电，保持4—20mA信号等待20秒后在断电。
用来保存整定后的数据。
三、YAMATAKE SVP3000智能阀门定位器的一般故障处理当检测和处理故障时需要配备SFC或HART275。
在与SFC通讯时应串联250Ω电阻。
1、SVP不工作：①输入信号低于3.8mA。
②反馈转角超出±20°。
适当增加反馈杆长度。
③通讯器中执行器的型号不匹配。
一般我们设置为 PARAM 0。
④检查自动/手动开关是否处于自动位置。
2、阀门工作振荡：将摩擦系数设定值增加为重HEAVY然后将执行机构的尺寸减小。
一般我们设置为 PARAM 0。
在使用一段时间后在定位器的挡板上会出现污物，将影响定位器的工作。
这时需清洗挡板。
准备厚度为0.2mm的纸片使用名片即可。
拆下定位器后端的保护罩将纸片深入伸入喷嘴和挡板之间进行清洁。
清洁结束后还要对EPM进行平衡调整。
加入额定的气源压力并将输入信号设定为50%使用SFC观察EPM的驱动信号，用手调整在放大器与机体之间的一个白色齿轮。
将EPM驱动信号调整50%±5%的位置。
ABB TZID-C智能阀门定位器校验步骤1、安装：安装角度：直行程：反馈杆转角应在-28°--+28°之间。
角行程：反馈杆转角应在-57°--+57°之间。
安装完毕后，按下Mode键点击↑键（或↓）到显示1.3，长按Enter（屏幕显示3、2、1、0后松开）。
由系统自动校验工作角度，角度应控制在0°--100°之间。
故安装时应注意反馈杆的位置和行程驱动钉的位置。
应使阀门50%行程时反馈杆水平。
使行程驱动钉插入的标尺位置对应调节阀额定行程。
否则初始化将会失败。
2、组态：按住↑+↓，在点击Enter（显示3、2、1、0、finish），松开按扭进入组态模式。
此时显示P1.0进入线性（LINEAR）和转角（ROTARY）状态，根据需要按↑键（或↓）选定其中一种模式。
3、自动检测按住Mode+↑至P1.1后松开，在按住Enter显示3、2、1、0。
进入调整状态，（10、20、30、……、120、……200、）当显示COMPLETE（完成），此时点击↑键自整定结束。
4、储存：按住Mode+↑（或↓）选择P1.4 NV—SAVE模式按住Enter显示3、2、1、0松开。
退出组态模式。
此时按住Mode+↑（或↓）至1.1模式即可自动操作。
在每项主菜单下都有一项是保存设置为该主菜单下子菜单的最后一项。
5、修改正反作用：按住Mode+Enter键，点击↑键（或↓）进入P2.0；按住Mode点击↑键选择P2.3，正作用选择（DIRECT）或反作用选择（REVERSE）；按住Mode+↑选择P2.7退出，按Enter保存退出。
6、分程控制：按住Mode+Enter键，点击↑键（或↓）进入P2.0模式该模式为信号下限出厂设置为4mA。
可根据需要，通过↑键（或↓）增加或减小下限信号值。
按住Mode+Enter键，点击↑键（或↓）进入P2.1模式该模式为信号上限出厂设置为20 mA。
根据需要，通过↑键（或↓）增加或减小上限信号值。
按住Mode+↑选择P2.7，按Enter保存退出。
7、修改旋转方向：按住Mode+Enter键，点击↑键（或↓）进入P3.0；按住Mode点击↑键选择P3.2将旋转方向设定为顺时针（CLOCKW），逆时针（CTCLOCKW）。
按住Mode+↑选择P3.3，按Enter保存退出。
8、行程范围设定：按住Mode+Enter键，点击↑键（或↓）进入P3.0模式该模式为最小行程界限设定。
可从0…100%进行修改。
出厂值0%。
按住Mode+Enter键，点击↑键（或↓）进入P3.1模式该模式为最大行程界限设定。
可从0…100%进行修改。
出厂值100%。
（此项功能可以使阀门开关限位达到工艺要求，但在较重要场合不要设置此项功能。
从安全上考虑使用定位器对调节阀进行限位存在不稳定因素。
要使用可靠的机械限位。
）按住Mode+↑选择P3.3，按Enter保存退出。
9、重新启动：在没进入组态模式前同时按住Mode+Enter+↑+↓四个键，显示5、4、3、2、1、0。
即可进入重新启动状态，恢复到出厂设置。
注意：本文中操作步骤2、3、4、5、6、7。
均需要进入组态模式后进行操作。
按住↑+↓，在点击Enter（显示3、2、1、0、finish）后进入组态。
每当保存结束后系统自动退出组态模式，如需要自动给定信号则，住Mode+↑（或↓）至1.1模式即可自动操作。
ABB TZID-C一般故障的处理：1、若定位器有信号无输出时要首先检查供气压力是否正常。
2、当屏幕显示ERROR10时指示电源压力中断或大于20毫秒。
当屏幕显示ERROR11时指示电源压力下降低于最小压力。
