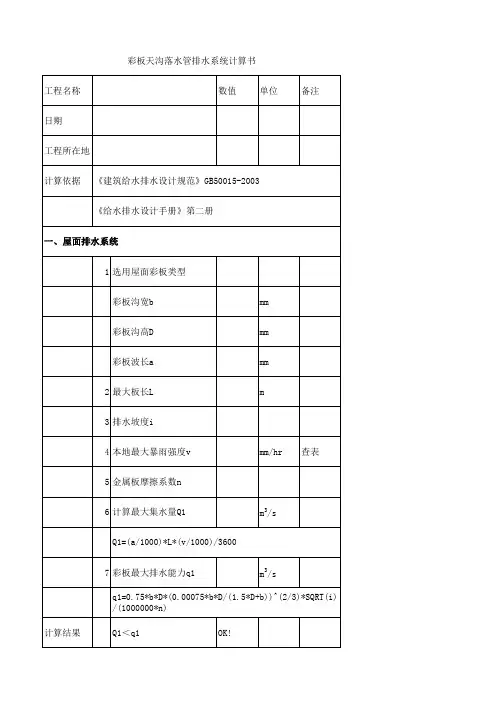

天沟及落水管计算表格

6 天溝排水量計算Tonnage of cullis calculation1降雨量I=100mm/hr判定原則 Qp>Qr ---ok.Rainfall2GUTTER SLOPE S=0.002(1/500)計算3雨棚長L=2.7m Qr=I*Ar=I*L*BThe length of canopy4雨棚寬B=53.7m Qr=0.0040275m^3/secThe width of canopy5天溝上方寬度H=350mm A=0.0224m^2The width of cullis at top6天溝下方寬度T=210mm P=T+2*HThe width of cullis at bottom7天溝總深度W=90mm P=0.37mThe depth of cullis8天溝安全深度Dw=80mm Rh=A/PThe safty depth of cullis9铝板之粗造度係數(SUS)n=0.0125Rh=0.060540541mThe rough efficient of AL panel曼寧公式(Manning Formula)Qp=1/n*A*(Rh)^2/3*S^1/2Qp=1/n*A*(Rh)^2/3*S^1/2The tonnage of culis Qp=天溝之單位排水量Qp=0.012241201m^3/secRh=A/P Rh=水力半徑落水管計算The radius water powerful The calculation for rainspoutA=流體流動之斷面積1落水管支數m=3支The area of water flow section The number of rainspoutP=排水斷面周長2落水管外徑d=7mm The parameters of water flow The outer diameter of rainspoutQr=I*Ar Qr=屋面之單位集水量3重力加速度g=9.8m/sec^2The acceleration of gravityI=降雨強度4天溝安全深度Dw=80mmThe strength of rainfullAr=雨棚之單位面積5落水管斷面積Ad=0.022345852m^2The area of canopy The area of rainspout section6落水管排水量Qd=0.083944298m^3/secThe tonnage of rainspoutQd=m*Ad*(2*g*Dw)^1/2判定原則 Qd>Qr ---ok.。

具体计算公式为：
天沟计算：
Q=1/K*A*100R*sqrtI/(n+sqrtR)
R=A/(2h+W)
W=a*(S1+S2/r)/3600
其中：sqrt表示开平方根
Q--天沟排水量（立方米/秒）
K--安全系数（一般取1.5）
A--排水有效面积（平方米）
I--排水坡度
n--粗糙系数（一般取0.2）
h--天沟积水深度
W--降水量（立方米）
a--采用的降雨强度（立方米/小时）
S1--屋面投影面积（平方米）
S2--流过雨水的外墙面积（平方米）
r--风速系数（一般取2）
落水管的计算：
q=c*A*sqrt(2gh)
s=q/(a*3600)
n=S/s
其中：q--落水管排水量（立方米/秒）
c--流量系数（一般取0.6）
A--落水管有截面积（平方米）
g--重力加速度（9.8米/平方秒）
h--天沟积水深度（米）
s--每根落水管的屋面汇水面积（平方米）
a--降雨强度（立方米/小时）
n--落水管数量
S--屋面受水面积（平方米）
当然也可根据落水管径和降水强度直接查表知落水管的布置，详参给排水规范。

屋面天沟排水计算书一. 设计资料工程所在地设计最大降雨强度为250mm/hr天沟水深设计系数（设计水深度除天沟深度）为0.8，落水效率系数（落水管排水深度除设计水深度）为0.95屋面排水布置简图如下所示：二. 设计结果表1 天沟设计结果天沟号分担宽度雨水量天沟宽天沟深泄水坡度排水量通过1 21000 0.0105 250 200 0.001 0.017219 是2 42000 0.021 300 210 0.001 0.023528 是3 42000 0.021 300 210 0.001 0.023528 是4 21000 0.0105 250 200 0.001 0.017219 是表2 集水范围内单根落水管设计结果天沟号分担宽度雨水量落水管个数落水管外径流水量通过1 21000 0.0105 11 100 0.013556 是2 42000 0.021 11 160 0.035561 是3 42000 0.021 11 160 0.035561 是4 21000 0.0105 11 100 0.013556 是三. 详细验算过程1 天沟1 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=21m集水面积Area=L×B=7.2×21=151.2m2分担雨水量Qr=Area×Rain/1000/3600=151.2×250/1000/3600=0.0105m3/sec 天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.25m天沟设计水深Hc=0.2×0.8=0.16m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.25×0.16=0.04m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.04/(0.25+2×0.16)=0.070175m天沟排水速度Vg=R2/3×S1/2/n=0.0701752/3×0.0011/2/0.0125=0.43048m3/se c天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.04×0.43048=0.017219m3/sec>0.0105m3/sec合格落水管外径d=0.1m落水管口面积A=π×d2/4=3.1416×0.12/4=0.007854m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.2×0.8=0.16m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.007854×(2×9.8×0.16×0.95)1/2=0.013556m3 /sec>0.0105m3/sec合格2 天沟2 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=42m集水面积Area=L×B=7.2×42=302.4m2分担雨水量Qr=Area×Rain/1000/3600=302.4×250/1000/3600=0.021m3/sec天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.3m天沟设计水深Hc=0.21×0.8=0.168m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.3×0.168=0.0504m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.0504/(0.3+2×0.168)=0.079245m天沟排水速度Vg=R2/3×S1/2/n=0.0792452/3×0.0011/2/0.0125=0.46682m3/se c天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.0504×0.46682=0.023528m3/sec>0.021m3/sec合格落水管外径d=0.16m落水管口面积A=π×d2/4=3.1416×0.162/4=0.020106m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.21×0.8=0.168m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.020106×(2×9.8×0.168×0.95)1/2=0.035561m 3/sec>0.021m3/sec合格3 天沟3 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=42m集水面积Area=L×B=7.2×42=302.4m2分担雨水量Qr=Ar ea×Rain/1000/3600=302.4×250/1000/3600=0.021m3/sec天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.3m天沟设计水深Hc=0.21×0.8=0.168m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.3×0.168=0.0504m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.0504/(0.3+2×0.168)=0.079245m天沟排水速度Vg=R2/3×S1/2/n=0.0792452/3×0.0011/2/0.0125=0.46682m3/se c天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.0504×0.46682=0.023528m3/sec>0.021m3/sec合格落水管外径d=0.16m落水管口面积A=π×d2/4=3.1416×0.162/4=0.020106m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.21×0.8=0.168m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.020106×(2×9.8×0.168×0.95)1/2=0.035561m 3/sec>0.021m3/sec合格4 天沟4 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=21m集水面积Area=L×B=7.2×21=151.2m2分担雨水量Qr=Area×Rain/1000/3600=151.2×250/1000/3600=0.0105m3/sec 天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.25m天沟设计水深Hc=0.2×0.8=0.16m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.25×0.16=0.04m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.04/(0.25+2×0.16)=0.070175m天沟排水速度Vg=R2/3×S1/2/n=0.0701752/3×0.0011/2/0.0125=0.43048m3/se c天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.04×0.43048=0.017219m3/sec>0.0105m3/sec合格落水管外径d=0.1m落水管口面积A=π×d2/4=3.1416×0.12/4=0.007854m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.2×0.8=0.16m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.007854×(2×9.8×0.16×0.95)1/2=0.013556m3 /sec>0.0105m3/sec合格。

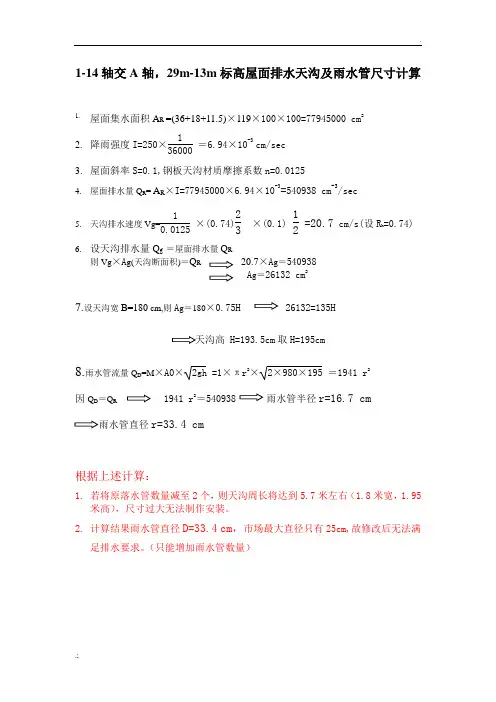

1-14轴交A轴，29m-13m标高屋面排水天沟及雨水管尺寸计算1.屋面集水面积A R =(36+18+11.5)×119×100×100=77945000 cm22.降雨强度I=250×136000＝6.94×10-3cm/sec3.屋面斜率S=0.1,钢板天沟材质摩擦系数n=0.01254.屋面排水量Q R= A R×I=77945000×6.94×10-3=540938 cm-3/sec5.天沟排水速度Vg=10.0125×(0.74)23×(0.1)12=20.7 cm/s(设R h=0.74)6.设天沟排水量Q g＝屋面排水量Q R则Vg×A g(天沟断面积)＝Q R 20.7×A g＝540938A g＝26132 cm27.设天沟宽B=180 cm,则A g＝180×H=193.5cm取H=195cm8.雨水管流量Q D=M×A0×2gh =1×πr2×2×980×195＝1941 r2因QD＝Q R 1941 r2＝雨水管半径r=16.7 cm r=33.4 cm根据上述计算：1.若将原落水管数量减至2个，则天沟周长将达到5.7米左右（1.8米宽，1.95米高），尺寸过大无法制作安装。

2.计算结果雨水管直径D=33.4 cm，市场最大直径只有25cm,故修改后无法满足排水要求。

（只能增加雨水管数量）1-14轴交E/F轴，29m标高屋面排水天沟及雨水管尺寸计算1.屋面集水面积A R =11.5×119×100×100=13685000 cm22.降雨强度I=250×136000＝6.94×10-3cm/sec3.屋面斜率S=0.1,钢板天沟材质摩擦系数n=0.01254.屋面排水量Q R= A R×I=13685000×6.94×10-3=94974 cm-3/sec5.天沟排水速度Vg=10.0125×(0.74)23×(0.1)12=20.7 cm/s(设R h=0.74)6.设天沟排水量Q g＝屋面排水量Q R则Vg×A g(天沟断面积)＝Q R 20.7×A g＝94974A g＝4588 cm27.设天沟宽B=75 cm,则A g＝75×H=81.5cm取H=85cm8.雨水管流量Q D=M×A0×2gh =1×πr2×2×980×85＝1282 r2因QD＝Q R 1282 r2＝雨水管半径r=8.6 cmD=17.2 cm根据上述计算：1.若将原落水管数量减至2个，则天沟尺寸为（0.75米宽，0.85米高）也是属于非常规尺寸加工制作安装均有难度.2.计算结果雨水管直径D=17.2 cm，需要选用DN＝20cm的雨水管才能满足。

天沟断面及落水管计算每一个落水口所分担之雨水量计算：屋面长度：L（m）L=20屋面宽度：B（m）B=30集水面积：Ar=B⨯L（m2）Ar=600雨水量：Qr=Ar ⨯I⨯10-3/3600（m3/sec）Qr=0.166667降雨强度：I （mm/hr）I=1000注：1．天沟由1000mm宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

jjjjj外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/n Qg=0.180551Ag=W⨯H W Ag=0.24R=Ag/(W+2H W)R=0.162162Vg：天沟排水速度(m/sec)Vg=0.752298N：sus或彩色板磨擦系数=0.0125N=0.0125S：天沟泄水坡度=1/1000S=0.001W：天沟宽度（m）W=1H：天沟深度（m）H=0.3Hw：设计最大水深（m）（通常取0.8H）Hw=0.24FOR Qg>Qr <OK>计算结果:Qg> Qr⇒使用天沟断面如右：排水槽的截面满足要求jjjjj落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）Qd=0.051103M：落水管支数=1支m=3d：落水管外径（m）d=0.1Ad：落水口面积（m2）Ad=0.007854g：重力加速度=9.8 m/sec g=9.8H W：天沟最大水深（m）Hw=0.24FOR Qd>Qr计算结果:Qd < Qr⇒使用落水管的管径大小 <OK>!!使用落水管的管径大小工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/secjjjjj天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m3/secVg：天沟排水速度(m/sec)n：sus或彩色板摩擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）Hw：设计最大水深（m）（通常取0.8H）FOR Qg>Qr <OK>⇒使用天沟断面如右：jjjjj落水管计算:A d=πR2=π⨯0.052=0.00785m2Qd=m⨯A d⨯(2gH W)1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（m3/sec）m：落水管支数=1支d： 落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用一支 100mm落水管 <OK>!!mmm2m3/secmm/hr排水槽的截面满足要求H m3/secm2使用落水管的管径大小不满足要求。

屋面天沟排水计算书一. 设计资料工程所在地设计最大降雨强度为250mm/hr天沟水深设计系数（设计水深度除天沟深度）为0.8，落水效率系数（落水管排水深度除设计水深度）为0.95 屋面排水布置简图如下所示：二. 设计结果表1 天沟设计结果天沟号分担宽度雨水量天沟宽天沟深泄水坡度排水量通过1 21000 0.0105 250 200 0.001 0.017219 是2 42000 0.021 300 210 0.001 0.023528 是3 42000 0.021 300 210 0.001 0.023528 是4 21000 0.0105 250 200 0.001 0.017219 是表2 集水范围内单根落水管设计结果天沟号分担宽度雨水量落水管个数落水管外径流水量通过1 21000 0.0105 11 100 0.013556 是2 42000 0.021 11 160 0.035561 是3 42000 0.021 11 160 0.035561 是4 21000 0.0105 11 100 0.013556 是三. 详细验算过程1 天沟1 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=21m集水面积Area=L×B=7.2×21=151.2m2分担雨水量Qr=Area×Rain/1000/3600=151.2×250/1000/3600=0.0105m3/sec天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.25m天沟设计水深Hc=0.2×0.8=0.16m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.25×0.16=0.04m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.04/(0.25+2×0.16)=0.070175m天沟排水速度Vg=R2/3×S1/2/n=0.0701752/3×0.0011/2/0.0125=0.43048m3/sec 天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.04×0.43048=0.017219m3/sec>0.0105m3/sec合格落水管外径d=0.1m落水管口面积A=π×d2/4=3.1416×0.12/4=0.007854m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.2×0.8=0.16m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.007854×(2×9.8×0.16×0.95)1/2=0.013556m3/sec >0.0105m3/sec合格2 天沟2 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=42m集水面积Area=L×B=7.2×42=302.4m2分担雨水量Qr=Area×Rain/1000/3600=302.4×250/1000/3600=0.021m3/sec天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.3m天沟设计水深Hc=0.21×0.8=0.168m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.3×0.168=0.0504m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.0504/(0.3+2×0.168)=0.079245m天沟排水速度Vg=R2/3×S1/2/n=0.0792452/3×0.0011/2/0.0125=0.46682m3/sec 天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.0504×0.46682=0.023528m3/sec>0.021m3/sec合格落水管外径d=0.16m落水管口面积A=π×d2/4=3.1416×0.162/4=0.020106m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.21×0.8=0.168m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.020106×(2×9.8×0.168×0.95)1/2=0.035561m3/sec >0.021m3/sec合格3 天沟3 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=42m集水面积Area=L×B=7.2×42=302.4m2分担雨水量Qr=Area×Rain/1000/3600=302.4×250/1000/3600=0.021m3/sec天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.3m天沟设计水深Hc=0.21×0.8=0.168m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.3×0.168=0.0504m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.0504/(0.3+2×0.168)=0.079245m天沟排水速度Vg=R2/3×S1/2/n=0.0792452/3×0.0011/2/0.0125=0.46682m3/sec 天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.0504×0.46682=0.023528m3/sec>0.021m3/sec合格落水管外径d=0.16m落水管口面积A=π×d2/4=3.1416×0.162/4=0.020106m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.21×0.8=0.168m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.020106×(2×9.8×0.168×0.95)1/2=0.035561m3/sec >0.021m3/sec合格4 天沟4 详细验算工程所在地设计最大降雨强度Rain=250mm/hr集水长度L=72/（11-1）=7.2m分担宽度B=21m集水面积Area=L×B=7.2×21=151.2m2分担雨水量Qr=Area×Rain/1000/3600=151.2×250/1000/3600=0.0105m3/sec天沟彩色板摩擦系数n=0.0125天沟宽度Bc=0.25m天沟设计水深Hc=0.2×0.8=0.16m天沟泄水坡度S=0.001天沟泄水面积Ag=Bc×Hc=0.25×0.16=0.04m2天沟泄水系数R=Ag/(Bc+2×Hc)=0.04/(0.25+2×0.16)=0.070175m天沟排水速度Vg=R2/3×S1/2/n=0.0701752/3×0.0011/2/0.0125=0.43048m3/sec 天沟排水量（采用曼宁公式计算）Qg=Ag×Vg=0.04×0.43048=0.017219m3/sec>0.0105m3/sec合格落水管外径d=0.1m落水管口面积A=π×d2/4=3.1416×0.12/4=0.007854m2考虑集水长度内1根落水管水流量重力加速度g = 9.8 m/sec2天沟设计水深Hc=0.2×0.8=0.16m落水管设计系数R=0.95落水管水流量Qc=m×A×(2×g×Hc×R)1/2=1×0.007854×(2×9.8×0.16×0.95)1/2=0.013556m3/sec >0.0105m3/sec合格。

1-14轴交A轴,29m-13m标高屋面排水天沟及雨水管尺寸计算1.屋面集水面积A R =36+18+×119×100×100= cm22.降雨强度I=250×错误!＝×10-3cm/sec3.屋面斜率S=,钢板天沟材质摩擦系数n=4.屋面排水量Q R= A R×I=××10-3=540938 cm-3/sec5.天沟排水速度Vg=错误!×错误!×错误!= cm/s设R h=6.设天沟排水量Q g＝屋面排水量Q R则Vg×A g天沟断面积＝Q R ×A g＝540938A g＝26132 cm27.设天沟宽B=180 cm,则A g＝180×H=取H=195cm8.雨水管流量Q D=M×A0×错误!=1×πr2×错误!＝1941 r2因＝Q R 1941 r2＝雨水管半径r= cmQr= cm根据上述计算：1.若将原落水管数量减至2个,则天沟周长将达到米左右米宽,米高,尺寸过大无法制作安装;2.计算结果雨水管直径D= cm,市场最大直径只有25cm,故修改后无法满足排水要求;只能增加雨水管数量1-14轴交E/F轴,29m标高屋面排水天沟及雨水管尺寸计算1.屋面集水面积A R =×119×100×100= cm22.降雨强度I=250×错误!＝×10-3cm/sec3.屋面斜率S=,钢板天沟材质摩擦系数n=4.屋面排水量Q R= A R×I=××10-3=94974 cm-3/sec5.天沟排水速度Vg=错误!×错误!×错误!= cm/s设R h=6.设天沟排水量Q g＝屋面排水量Q R则Vg×A g天沟断面积＝Q R ×A g＝94974A g＝4588 cm27.设天沟宽B=75 cm,则A g＝75×H=取H=85cm8.雨水管流量Q D=M×A0×错误!=1×πr2×错误!＝1282 r2因Q＝Q R 1282 r2＝雨水管半径r= cmD= cm根据上述计算：1.若将原落水管数量减至2个,则天沟尺寸为米宽,米高也是属于非常规尺寸加工制作安装均有难度.2.计算结果雨水管直径D= cm,需要选用DN＝20cm的雨水管才能满足;。

天沟断面及落水管计算屋面长度：L （m ） 屋面宽度：B （m ）集水面积：Ar=B ⨯L （m 2）雨水量： Qr=Ar ⨯I ⨯10-3/3600（m 3/sec ）降雨强度：I （mm/hr ）注：1．天沟由1000mm 宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/nAg=W ⨯H WR=Ag/(W+2H W )Vg ：天沟排水速度(m/sec)N ：sus 或彩色板磨擦系数=0.0125S ：天沟泄水坡度=1/1000W：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ）FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）M：落水管支数=1支d：落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用落水管的管径大小 <OK>!!工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/secVg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ）FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ）m ：落水管支数=1支d ： 落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Qd >Qr⇒使用一支 100mm 落水管 <OK>!!天沟计算：Q=1/K*A*100R*sqrtI/(n+sqrtR)R=A/(2h+W)W=a*(S1+S2/r)/3600其中：sqrt表示开平方根Q--天沟排水量（立方米/秒）K--安全系数（一般取1.5）A--排水有效面积（平方米）I--排水坡度n--粗糙系数（一般取0.2）h--天沟积水深度W--降水量（立方米）a--采用的降雨强度（立方米/小时）S1--屋面投影面积（平方米）S2--流过雨水的外墙面积（平方米）r--风速系数（一般取2）落水管的计算：q=c*A*sqrt(2gh)s=q/(a*3600)n=S/s其中：q--落水管排水量（立方米/秒）c--流量系数（一般取0.6）A--落水管有截面积（平方米）g--重力加速度（9.8米/平方秒）h--天沟积水深度（米）s--每根落水管的屋面汇水面积（平方米）a--降雨强度（立方米/小时）n--落水管数量S--屋面受水面积（平方米）当然也可根据落水管径和降水强度直接查表知落水管的布置，详参给排水规范。
