3、活塞杆填料函
采用石墨制径向浮动和自定中心的迷宫密封环（无油润滑），密封环装在 不锈钢密封腔内，下端装有漏气收集腔，将泄漏气送回一级的吸入口。
五、迷宫活塞压缩机的优缺点
优点：
1、迷宫密封所提供的压缩气体是绝对干燥的，压缩过程是无油润滑。
2、允许输送介质中夹带微小ห้องสมุดไป่ตู้体粉末，如聚合产品或者催化剂粉末。
二、迷宫密封系统是什么？
迷宫密封早已经在汽轮机、燃气轮机以及离心压缩机中成功的应用。根据 其介质温度、压力以及密封部位的周速而采用不同的迷宫形式和结构。
一般活塞式压缩机常采用活塞环进行密封，采用有油润滑。但润滑油雾会 不可避免的混入压缩气体中，造成气体污染。同时，聚丙烯装置循环气压缩机 C301介质中夹带部分聚丙烯粉末，采用活塞环密封会造成活塞环迅速损坏。
3、对一般密封不能胜任的高温、高压、高速和大尺寸密封部位特别有效。
4、不需要采用其他密封材料，密封零件可以在制造压缩机本体时一并设计 制造。
5、由于排气侧不需要油分离器或滤油器，不仅减少了设备，而且减少了气 体的压力损失（能量损失）。
6、没有活塞环与气缸壁的摩擦及摩擦热，故功耗少，设计简单，使用可靠， 寿命长。
迷宫密封又称疏齿密封，属于非接触式密封。即人为的在泄漏通道内加设 许多齿或槽，来增加泄漏流动中的阻力，使造成泄漏的压差急骤的损失。迷宫活 塞式压缩机是利用活塞与气缸之间小间隙的流阻来实现密封的，使用迷宫密封时 不仅活塞密封无需润滑，而且因为活塞与气缸这一运动副不直接接触，因此不存 在摩擦损失，这样就保证了压缩机的高效率和工作表面没有磨损。
三、迷宫密封系统是怎么工作的？
迷宫密封包括许多顺序排列 的节流点（3）和容积室（4）。每 个节流点（3）作为一个微小的孔 板起作用，压能在这里转化为动能。 下面的容积室（4）降低气体速度， 将动能转化为热能和涡流能。

低温迷宫式压缩机工作原理
《低温迷宫式压缩机工作原理》
低温迷宫式压缩机是一种常用于工业和商业制冷系统中的设备，它可以将低温气体通过增压变为高温高压气体，从而实现制冷效果。

其工作原理主要分为四个步骤：吸气、压缩、冷却和排气。

首先是吸气阶段，当压缩机开始运转时，活塞向下运动，使得低温低压气体通过吸气阀进入压缩机内部。

接着是压缩阶段，当活塞向上运动时，所吸入的低温低压气体被压缩成高温高压气体。

此时，压缩机内部的温度和压力会急剧上升。

在压缩阶段完成后，高温高压气体会进入冷却器进行冷却处理。

冷却器中通常会使用冷却介质（如水或空气）来降低气体的温度和压力。

随着冷却介质的流动，高温高压气体将被冷却成为高温低压气体。

最后是排气阶段，经过冷却处理的高温低压气体被送入排气阀，然后释放到外部环境中。

这样一来，低温迷宫式压缩机便完成了一个完整的工作循环，同时将制冷剂的压力和温度升高，从而实现了制冷系统的制冷效果。

总的来说，低温迷宫式压缩机的工作原理可以简单概括为将低温低压气体通过压缩和冷却处理，转变为高温高压气体，最终实现制冷效果。

这一工作原理在各种制冷系统中都有着广泛的应用，为人们的生活和生产提供了重要的支持。

迷宫压缩机电子样本吸入压力：0~4.5 Mpa 排气压力：~20.0 Mpa 轴功率：~2000 KW级数：1~4级列数：1~4列迷宫压缩机广泛应用于石油化工、炼油、化工、化肥、煤制气、天然气、军事、烟草、制药、农药、冶金、啤酒饮料、生物工程等领域各种气体的压缩与输送。

如：氧气、氮气、一氧化碳、二氧化碳、氢气、氯化氢气体、空气、氯气、氩、氨气、氯甲烷、乙烯、丙烯、甲烷、乙烷、乙二醇、四氟乙烯、全氟丙烯、偏氟丙烯、天然气及各种尾气、排放气等。

迷宫压缩机——可靠、经济、安全●可靠：迷宫压缩机采用了非接触式迷宫密封，不仅排气无油，而且压缩机气缸内不产生任何粉尘磨屑，同时对压缩介质中混入的杂质颗粒不敏感，在易燃、易爆、有毒气体、特种气体、贵重气体及氧气装置中，或在超高温或在超低温工况及压缩决对干燥气体（如氮气）时使用更具有极高的安全可靠性，且很可能是唯一的选择。

●经济：迷宫压缩机没有活塞环和支承环磨损现象，维修费用低，开工率高，只有极少的个别部件要求特别维护，且凡要特别维护的部件都易于拆卸；立式结构占地面积小；迷宫活塞即可逾越费金属材料活塞环允许的最高工作温度安全运行；无疑提高了经济效益。

●安全：迷宫迷宫压缩机通过气流的所有部件用金属制成，设计尽可能简单，在压缩范围内无机械摩擦产生，在压缩易燃、易爆、有毒气体及对环境有危害的气体时还可采用全封闭式气密曲轴箱结构，保证压缩机的安全性。

答：活塞与气缸之间采用迷宫密封形式的压缩机称为迷宫式压缩机，在制氧装置中通常亦用来压缩氧气。

迷宫式压缩机的活塞外表面上开有一系列环槽，如图89所示。

活塞上的环槽和气缸工作表面形成一系列迷宫小室，从而可以依靠气体的节流有效地防止气体的泄漏，达到密封的目的。

迷宫式压缩机的特点是：1)不装活塞环，气缸与活塞之间不接触，从而可在没有任何润滑条件下工作；2)加工和安装质量要求很高。

为了保证气缸与活塞的间隙均匀，通常只有采用立式带十字头的结构形式，才能得以保障。

迷宫式压缩机工作原理
嘿，朋友们！今天咱来聊聊迷宫式压缩机的工作原理，这可有意思啦！
你看啊，迷宫式压缩机就像是一个特别勤劳的大力士。

它的工作呢，就好像是在进行一场奇妙的力量传递游戏。

在这个大力士的身体里呀，有各种奇奇怪怪的通道和结构。

气体就像是一群调皮的小孩子，到处乱跑。

而迷宫式压缩机呢，就负责把这些调皮孩子管理得服服帖帖。

它的迷宫一样的结构，就像是一个超级复杂的大迷宫，气体在里面转来转去，找不到出去的路。

但这可不是为了困住它们哦，而是为了让它们乖乖地被压缩，变得更有力量。

想象一下，这些气体在迷宫里东碰西撞，就像我们在一个陌生的地方摸索着前进。

而压缩机就像是一个聪明的向导，引导着它们往正确的方向走，让它们逐渐聚集在一起，变得更强大。

它工作起来可认真啦，一点儿也不马虎。

每一个零件都像是一个小战士，坚守着自己的岗位，共同为了完成压缩气体这个大任务而努力。

你说，这是不是很神奇呢？这迷宫式压缩机虽然看起来很复杂，但其实原理并不难理解呀。

它就是用自己独特的方式，把气体压缩起来，为我们的生活和工作提供动力。

我们生活中的很多地方都离不开它呢，没有它，好多机器都没法好好工作啦。

它就像是一个默默奉献的幕后英雄，虽然我们平时可能不太注意到它，但它的作用可大了去了。

所以啊，我们可不要小瞧了这个迷宫式压缩机哦，它可是有着大本事的呢！它用自己的方式为我们的生活添砖加瓦，让一切都变得更美好。

是不是很厉害呀？哈哈！。

WSS-411 0～200℃ ф 10 L=150 M27*2*20(可动外螺纹)
铂热电阻 iaⅡCT4 WZPK2-678-300X150 ф 8 L=150 M27*2*20 电接口：M20X1.5
双金属温度计 WSS-411 0～100℃ ф 10 L=150
M27*2*20(可动外螺纹)
铂热电阻 iaⅡCT4 WZPK2-678-300X150 ф 8 L=150 M27*2*20 电接口：M20X1.5
监测项目
02-PI1234
02-PI1235
02-PI1236
仪表风压力 充氮总管压力 充氮支管压力

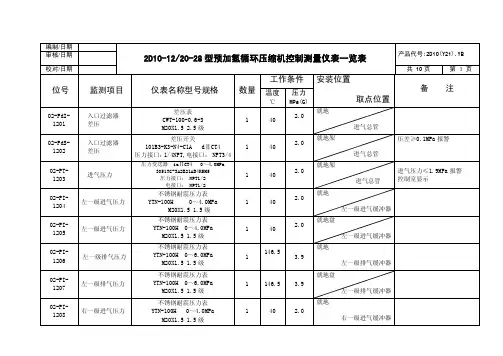

2D10-12/20-28 型预加氢循环压缩机控制测量仪表一览表
仪表名称型号规格
不锈钢耐震压力表 YTN-100H 0～1.0MPa
M20X1.5 1.5 级 不锈钢耐震压力表 YTN-100H 0～0.25MPa
位号
监测项目
02-PI1209
右一级进气压力
02-PI1210
右一级排气压力
02-PI1211
右一级排气压力
02-PT1212
出口压力
2D10-12/20-28 型预加氢循环压缩机控制测量仪表一览表
仪表名称型号规格
不锈钢耐震压力表 YTN-100H 0～4.0MPa
M20X1.5 1.5 级
数量
1
工作条件
压力表
就地 2 ＜60 0.4
水泵出水管
水站成套
差压表
就地
1
＜36
0.4
水站成套 填料软化水供水管
差压开关
就地
1
＜36
0.4
压差≥0.1MPa 报警 填料软化水供水管 水站成套

连杆螺栓 大头盖
连杆螺栓：用于连接剖分式连杆大头与大头盖。 连杆螺栓是曲柄连杆机构中受力严重的零件， 它不仅受反复的拉伸且受振动和冲击作用，很 容易松脱和断裂，以致引起严重事故。 连杆螺栓以下情况需更换以及检测方法： 1、连杆螺栓的螺纹损坏。一般由于装配时连 杆螺栓紧力不适而引起的。目前一般采用液压 连接或用扭力扳手来拧紧连杆螺栓。 2、连杆螺纹出现裂纹。大修过程中，必须采 用磁粉或者超声波探伤，检查连杆螺纹是否出 现裂纹。 3、产生过大残余应力。装配时，可用外径千 分尺或者专用卡规测量其弹性伸长度，使其不 超过螺栓长的1/1000。使用中发现残余变形大 于2/1000时必须更换。
十字头
十字头：十字头是连接作摇摆运动的连杆与作 往复运动的活塞杆的构件，具有导向作用。将 回转运动转化为往复直线运动的关节。十字头 与活塞杆的连接型式分为螺纹连接、联接器连 接、法兰连接等。
十字头与活塞杆的连接型式分 为螺纹连接，螺纹连接结构简 单，易调节气缸中的止点间隙。 活塞杆头部是一段螺纹，十字 头的连接处本身没有螺纹，是 通过两个螺母将活塞杆锁死， 再由螺母上的台阶与十字头之 间的紧配合实现定心的。十字 头与滑道的配合间隙对活塞杆 的导向定心有很大的影响，所 以，在十字头安装前，先要测 量十字头与滑道的径向间隙和 贴合面积，并做好记号。
3、轴端密封
轴封
捕油器
聚乙烯排放气压缩机轴端密封 是机械密封加骨架密封。在外壳 唇封 上有骨架油封可防止污染物进入 曲轴密封及压缩机。 这种密封形式是依靠油封唇口 与曲轴主轴径的贴合形成密封面 来达到封油的目的。压缩机停机 状态下，由于曲轴油封高于曲轴 箱油面，不会发生泄漏，但在压 缩机运转过程中，如果密封不好， 飞溅的油会从与主轴颈的密封面 向外渗漏。

基本结构及各部件作用
.
泄漏气回收管：泄 漏气经回收管最后 回到压缩机入口
基本结构及各部件作用
.
气阀：气阀是压缩机的一个重 要部件，属于易损件。它的质量 及工作的好坏直接影响压缩机的 输气量、功率损耗和运转的可靠 性。 气阀包括吸气阀和排气阀，活塞 每上下往复运动一次，吸、排气 阀各启闭一次，从而控制压缩机 并使其完成吸气、膨胀、压缩、 排气等四个工作过程。
迷宫式压缩机
动能
.
热能
涡流能
迷宫式压缩机
非接触式密封
. 无活塞环、支撑环等易损件
压缩气体不含油无污染
特点
加工制造精度高 活塞运动过程无磨损、运行可靠
整机无泄漏
PE排放气压缩机工艺流程
介质：丁烯、异戊烷、氮气、乙烯
. 过滤器
一级入口 冷却器 一级入口分 离器 二级 压缩 二级出口 分离器 一级入 口缓冲罐 一级 压缩 一级出口 缓冲罐
.
基本结构及各部件作用
.
十字头：十字头是连 接作摇摆运动的连杆 与作往复运动的活塞 杆的构件，具有导向 作用。将回转运动转 化为往复直线运动的 关节。十字头与活塞 杆的连接型式分为螺 纹连接、联接器连接、 法兰连接等。
基本结构及各部件作用
.
十字头与活塞杆的连接型式分为螺纹 连接、联接器连接、法兰连接等。螺纹连 接结构简单，易调节气缸中的止点间隙。 活塞杆头部是一段螺纹，十字头的连接处 本身没有螺纹，是通过两个螺母将活塞杆 锁死，再由螺母上的台阶与十字头之间的 紧配合实现定心的。十字头与滑道的配合 间隙对活塞杆的导向定心有很大的影响， 所以，在十字头安装前，先要测量十字头 与滑道的径向间隙和贴合面积，并做好记 号。
基本结构及各部件作用

法兰连接等。
29
基本结构及各部件作用
十字头与活塞杆的连接型式分为螺纹
连接、联接器连接、法兰连接等。螺纹连
接结构简单，易调节气缸中的止点间隙。
.
活塞杆头部是一段螺纹，十字头的连接处
本身没有螺纹，是通过两个螺母将活塞杆
锁死，再由螺母上的台阶与十字头之间的
紧配合实现定心的。十字头与滑道的配合
间隙对活塞杆的导向定心有很大的影响，
.
3、设备组装质量缺陷
4、设备自身缺陷
5、设备保护措施较差
15
基本结构及各部件作用
11
1 气缸
1
2 迷宫活塞
2 .
10
3 定心轴承
9
4 机体
5 飞轮
8
6 曲轴
3
7
7 连杆
6
8 十字头
4
9 活塞杆
5
10 填料
11 气阀
16
基本结构及各部件作用
.
17
基本结构及各部件作用
机体：包括机身、机座、 曲轴箱等部件。机体一般采用 高.强度灰铸铁（HT20-40）铸成 一个整体，是支承气缸套、曲 轴连杆机构及其它所有零部件 重量并保证各零部件之间具有 正确的相对位置的本体。
35
基本结构及各部件作用
活塞及活 塞杆作用
36
基本结构及各部件作用
填料函：石墨制径向浮动和自定中心的迷宫密封环（无油润滑）， 密封环装在不锈钢密封腔内，下端装有漏气收集腔，将泄漏气送 回一级的吸入口。
37
基本结构及各部件作用
. 迷宫式压缩机填 料与活塞杆的密 封结构是非接触 式，活塞及填料 均依靠迷宫进行 密封。
