迷宫式压缩机课件

迷宫压缩机电子样本吸入压力：0~4.5 Mpa 排气压力：~20.0 Mpa 轴功率：~2000 KW级数：1~4级列数：1~4列迷宫压缩机广泛应用于石油化工、炼油、化工、化肥、煤制气、天然气、军事、烟草、制药、农药、冶金、啤酒饮料、生物工程等领域各种气体的压缩与输送。

如：氧气、氮气、一氧化碳、二氧化碳、氢气、氯化氢气体、空气、氯气、氩、氨气、氯甲烷、乙烯、丙烯、甲烷、乙烷、乙二醇、四氟乙烯、全氟丙烯、偏氟丙烯、天然气及各种尾气、排放气等。

迷宫压缩机——可靠、经济、安全●可靠：迷宫压缩机采用了非接触式迷宫密封，不仅排气无油，而且压缩机气缸内不产生任何粉尘磨屑，同时对压缩介质中混入的杂质颗粒不敏感，在易燃、易爆、有毒气体、特种气体、贵重气体及氧气装置中，或在超高温或在超低温工况及压缩决对干燥气体（如氮气）时使用更具有极高的安全可靠性，且很可能是唯一的选择。

●经济：迷宫压缩机没有活塞环和支承环磨损现象，维修费用低，开工率高，只有极少的个别部件要求特别维护，且凡要特别维护的部件都易于拆卸；立式结构占地面积小；迷宫活塞即可逾越费金属材料活塞环允许的最高工作温度安全运行；无疑提高了经济效益。

●安全：迷宫迷宫压缩机通过气流的所有部件用金属制成，设计尽可能简单，在压缩范围内无机械摩擦产生，在压缩易燃、易爆、有毒气体及对环境有危害的气体时还可采用全封闭式气密曲轴箱结构，保证压缩机的安全性。

答：活塞与气缸之间采用迷宫密封形式的压缩机称为迷宫式压缩机，在制氧装置中通常亦用来压缩氧气。

迷宫式压缩机的活塞外表面上开有一系列环槽，如图89所示。

活塞上的环槽和气缸工作表面形成一系列迷宫小室，从而可以依靠气体的节流有效地防止气体的泄漏，达到密封的目的。

迷宫式压缩机的特点是：1)不装活塞环，气缸与活塞之间不接触，从而可在没有任何润滑条件下工作；2)加工和安装质量要求很高。

为了保证气缸与活塞的间隙均匀，通常只有采用立式带十字头的结构形式，才能得以保障。

2001年 DW32大型撬装式天然气压缩机出口缅甸2002年迷宫式压缩机－列入国家经贸委国家重大技术装备国债项目DW-2.62/4-250-X型CNG压缩机组问世2003年引进韩国三星公司－离心式压缩机设计制造技术引进日本神户制钢所－ (80吨)大型工艺流程活塞式压缩机设计制造技术2004年三列大型迷宫压缩机试制成功自行设计、开发－第一个 CNG加气站落户青海西宁市企业转制,100%民资收购2006年与美国库伯公司合作生产－大型整体撬装式油气田压缩机2008年开始生产(100吨)大型工艺流程压缩机2009年具有世界先进水准的国内第一台四列大型迷宫密封压缩机研制功2012年合资后首次合作生产大功率撬装式天然气工艺螺杆压缩机，出口哈萨克斯坦1、请把以上内容添加在产品发展历程里，事业发展历程的最后一行去掉。

2、迷宫压缩机分类：石化行业聚烯烃（PE/PP）装置、化工行业环氧乙烷（EO）装置、其它行业（以下为总的介绍）无锡压缩机股份公司是国内压缩机行业重点骨干企业，国家高新技术企业。

江苏锡压石化装备有限公司是无锡压缩机股份有限公司投资组建的一家专门从事迷宫压缩机研究、开发、制造及售后服务的高技术公司。

公司前身为无锡压缩机股份有限公司迷宫机事业部。

半个多世纪以来，公司通过不断地消化、引进、吸收国际先进技术，至今已有十余万台具有自主知识产权和技术先进、结构优化、性能可靠、绿色环保等优点的压缩机在国内个行业应用，是全国压缩机准化化技术委员会委员单位、迷宫压缩机行业技术标准起草单位。

凭借在压缩机领域丰富的制造经验和雄厚的科研开发实力，率先展开迷宫压缩机的专项研究。

是国内最早从事迷宫压缩机系统研究开发的单位之一。

近年来，公司承担多项国家、中石化重大装备国产化研制项目，其中“十五”国家重大技术装备研制项目——“大型多列迷宫密封压缩机研制”荣获2006年中国石化集团公司科技进步二等奖，“十一五”国家科技支撑计划项目暨中石化重大装备国产化研制项目“大型四列迷宫密封压缩机研制”等。

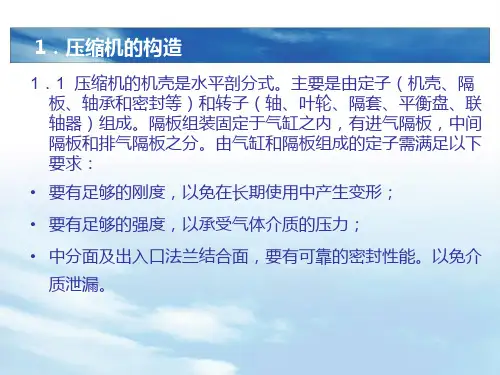

活塞式压缩机概述一、活塞式压缩机的基本构成活塞式压缩机主要由传动机构．工作部件及机体组成。

此外还有润滑、冷却、调节等辅助系统。

图所示为一L型压缩机。

它的传动机构是曲柄连杆机构，由电机通过皮带轮带动曲轴旋转，连杆大头装在曲轴的曲柄销上，其小头与十字头相连。

因此，曲柄通过连杆带动十字头在滑道内作往复运动，再由十字头带动活塞组件(包括活塞及活塞杆等)在气缸内作往复运动。

由一根连杆所对应的气缸活塞组为一列。

本机有两个连杆分别对应着一列气缸活塞组，该机共有两列。

工作部件包括气缸、气阀组件、活塞组件及填料组件。

气缸的内表面与活塞工作端面所形成的空间是实现气体压缩的工作腔。

气阀装在气缸上，控制气体作单向流动，即吸气阀只从进气管向工作腔吸气，排气阀只能从工作腔向排气管排气。

气阀的启闭动作主要由缸内外压差及气阀弹簧控制。

活塞在气缸内作往复运动时，工作腔的容积作周期性变化，它与吸排气阀的启闭动作相配合，实现有膨胀、吸气、压缩、排气四个过程的工作循环，从而不断吸入低压气体、排出压缩后的高压气体。

本机为双作用气缸，即曲轴每转一周，带动活塞在缸内往复一次，气缸两侧各实现一次工作循环。

图示压缩机两缸的直径相同，所以是一个双缸双作用单级压缩机。

压缩机的润滑分两个系统。

一个供传动机构的润滑，通常用机油润滑，靠轴头的齿轮油泵循环供油；另一个供气缸内工作部件的润滑，采用压缩机油，靠注油器注入气缸。

冷却系统有冷却气体的中间冷却器、后冷却器、润滑油冷却器及气缸的水套冷却等减荷阀、安全阀是该机的控制与安全系统。

二、活塞式压缩机的特点与离心压缩机相比，活塞式压缩机的优点是：1．适用压力范围广。

这种机器依靠工作容积变化的原理工作，因而不论其流量大小，都能达到很高的工作压力。

目前工业上超高压压缩机的工作压力已可达350MPa。

2．热力效率较高，功率消耗较其它型式压缩机低。

3．对介质及排气量的适应性强。

可用于较大的排气量范围，且排气量受排气压力变化的影响较小。
