电气主接线

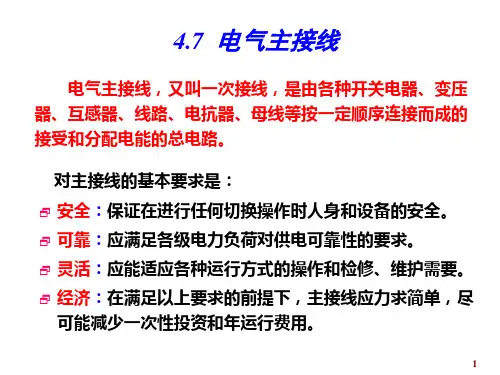

第二章电气主接线第一节电气主接线的基础知识电气主接线是指发电厂、变电站、电力系统中传送电能的通路。

发电厂电气主接线是由各种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路。

它不仅标明了各主要设备的规格、数量，而且反映各设备的作用、连接方式和各回路间的相互联系，构成了发电厂电气部分的主体。

如果用规定的设备文字和图形符号将发电机、变压器、母线、开关、刀闸及测量、保护电器等有关电气设备，按工作顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气接线图。

电气接线图分为一次接线图和二次接线图。

一次接线图是表示一次设备的连接方式，也称电气主系统图；二次接线图是表示二次设备的连接方式。

发电厂主接线是电气运行人员进行各种操作和事故处理的重要依据之一，因此，发电厂电气运行人员必须熟悉主接线图，了解电路中各种电气设备的用途、性能及维护、检查项目和进行操作的步骤等，以保证安全发供电。

一．对主接线的基本要求电气主接线的连接方式对系统的安全、经济运行和稳定、灵活及配电装置的布置、机电保护和控制方式等有着非常重要的关系。

因此，电气主接线必须满足以下基本要求。

1．运行的可靠性发、供电的安全可靠性，是电力生产和分配的基本要求。

因为电能的发、送、用是在同一时刻进行的，电力系统中任何一个环节故障，都将影响到整体。

所以，主接线若不能保证安全可靠的工作，发电厂就不能完成生产和输送以及保证电能的质量。

主接线的可靠性不是只对发电厂来说的，应考虑到发电厂在系统中的地位、作用以及用户的负荷性质等。

因此，对主接线的可靠性可从以下几个方面分析。

⑴短路器检修时是否影响供电。

⑵设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用户的供电。

⑶有没有使全厂停电的可能性。

⑷与系统的潮流分布是否合理。

2．具有一定的灵活性主接线不但在正常运行情况下，能根据调度的要求，灵活地改变运行方式，达到调度的目的；而且在各种事故或设备检修时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修时能保证检修人员的安全。

电气主接线名词解释
电气主接线是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。

电气主接线以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。

电气主接线主要包括发、变、输、配、用五个环节，通过这五个部分的协调运行才能将电能源源不断地输送到用户。

同时，为了保证电力系统的安全稳定运行，还需要配备测量、通信、自动化装置、调度、控制与保护等环节。

电气主接线图一般用单线图表示，但对三相接线不完全相同的局部图面则应画成三线图。

电气主接线的基本形式包括单母线接线等，例如在单母线接线中，各电源和出现都接在一条共同母线W上，每条回路中都装有断路器和隔离开关。

值得收藏！电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。

在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。

2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。

分为有汇流母线和无汇流母线两大类。

本期我们主要关注有汇流母线的接线方式。

电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。

每条回路中都装有断路器和隔离开关。

紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。

当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。

然后在QF2两侧挂上接地线，以保证检修人员安全。

QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。

优点：接线简单清晰，设备少投资低，操作方便。

缺点：可靠性不高，不够灵活。

具体表现为： a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围： 6~10kV出线数≤5回； 35kV出线数≤3回；110kV出线数≤2回。

（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。

QF闭合，母线并列运行：相当于不分段的单母线接线。

若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。

QF断开，母线分列运行：相当于两个不分段的单母线接线。

若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。

电气主接线种类及原理电气主接线是指在电气系统中，将各种电气设备连接起来的一种布线方式。

根据不同的电气设备和电路特点，主接线可以分为星形接线、三角形接线、Y-△接线、Y-△变压器接线等多种类型。

本文将就这些主接线种类及其原理进行详细介绍。

一、星形接线星形接线又称为Y型接线，是一种常见的电气主接线方式。

在星形接线中，电源的每一相都与负载的一端相连，而负载的另一端则通过连接器连接在一起，形成一个共同的节点。

这种方式可以使电流分配到各个负载上，实现平衡负载的效果。

星形接线适用于需要稳定供电的场合，如住宅、商业建筑等。

二、三角形接线三角形接线又称为△型接线，是另一种常见的电气主接线方式。

在三角形接线中，负载的每一端都与电源的一相相连，而电源的另一相则通过连接器连接在一起，形成一个共同的节点。

这种方式可以使电流在负载之间形成环路流动，实现相互之间的能量传递。

三角形接线适用于需要高功率输出的场合，如工业机械、发电机等。

三、Y-△接线Y-△接线是将星形接线和三角形接线结合起来的一种特殊接线方式。

在Y-△接线中，负载的一端通过星形接线连接在一起，而负载的另一端通过三角形接线连接在一起。

这种方式既能实现平衡负载，又能实现高功率输出。

Y-△接线适用于既需要稳定供电又需要高功率输出的场合，如大型机械设备、大型发电厂等。

四、Y-△变压器接线Y-△变压器接线是一种特殊的电气主接线方式，适用于将高压电网与低压电网相连的场合。

在Y-△变压器接线中，高压侧采用星形接线，低压侧采用三角形接线。

通过变压器的转化作用，实现高压电能向低压电网的转换。

Y-△变压器接线广泛应用于电力系统中，起到了平衡电能传输和供电稳定的作用。

总结起来，电气主接线种类及其原理有星形接线、三角形接线、Y-△接线和Y-△变压器接线。

不同的接线方式适用于不同的场合，能够满足不同的电气设备和电路的需求。

通过合理选择和应用主接线方式，可以实现电能的平衡分配和稳定供电，保证电气系统的正常运行。

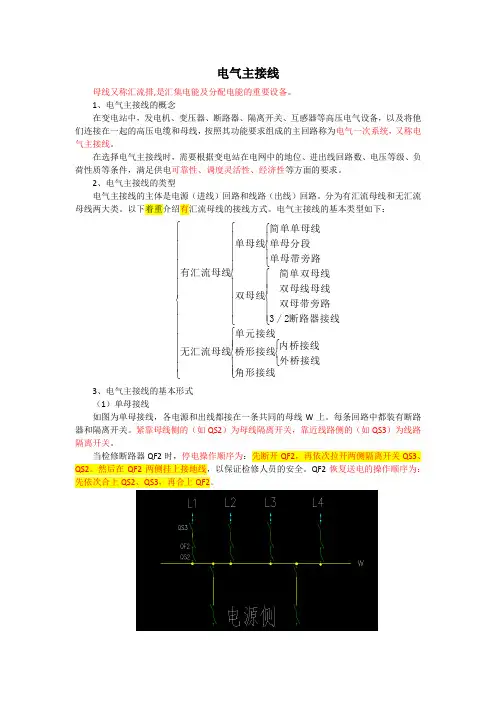

电气主接线母线又称汇流排,是汇集电能及分配电能的重要设备。

1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将他们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又称电气主接线。

在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。

2、电气主接线的类型 电气主接线的主体是电源（进线）回路和线路（出线）回路。

分为有汇流母线和无汇流母线两大类。

以下着重介绍有汇流母线的接线方式。

电气主接线的基本类型如下：⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎪⎩⎪⎨⎧角形接线外桥接线内桥接线桥形接线单元接线无汇流母线断路器接线2/3双母带旁路双母线母线简单双母线双母线单母带旁路单母分段简单单母线单母线有汇流母线 3、电气主接线的基本形式（1）单母接线如图为单母接线，各电源和出线都接在一条共同的母线W 上。

每条回路中都装有断路器和隔离开关。

紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。

当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。

然后在QF2两侧挂上接地线，以保证检修人员的安全。

QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。

优点：接线简单清晰，设备少、投资低，操作方便。

缺点：可靠性不高，不够灵活。

具体表现为：a、任一线路断路器检修时，该回路必须停电；b、母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围：6~10KV出线数≤5回；35KV出线数≤3回；110KV出线数≤2回。

（2）、单母分段于单母接线相比，单母分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。

QF闭合，母线并列运行：相当于不分段的单母接线。

第⼀章（电⽓主接线）第⼀章电⽓主接线系统电⽓主接线主要是指在发电⼚、变电所、电⼒系统中，为满⾜预定的功率传送⽅式和运⾏等要求⽽设计的、表明⾼压电⽓设备之间相互连接关系的传送电能的电路。

电路中的⾼压电⽓设备包括发电机、变压器、母线、断路器、隔离开关、线路等。

它们的连接⽅式，对供电可靠性、运⾏灵活性及经济合理性等起着决定性作⽤。

对⼀个电⼚⽽⾔，电⽓主接线在电⼚设计时就根据机组容量、电⼚规模及电⼚在电⼒系统中的地位等，从供电的可靠性、运⾏的灵活性和⽅便性、经济性、发展和扩建的可能性等⽅⾯，经综合⽐较后确定。

它的接线⽅式能反映正常和事故情况下的供送电情况。

第⼀节主接线的基本形式600MW 汽轮发电机组电⼚有关的基本接线形式有：双母线接线、⼀个半断路器接线（3／2接线）、桥型接线、单元接线。

⼀、双母线接线 1．⼀般双母线接线如图1－1所⽰，它具有两组母线：⼯作母线Ⅰ和备⽤母线Ⅱ。

每回线路都经⼀台断路器和两组隔离开关分别接⾄两组母线，母线之间通过母线联络断路器（简称母联）QF b 连接，称为双母线接线。

有两组母线后，使运⾏的可靠性和灵活性⼤为提⾼，其特点如下：（1）检修任⼀组母线时，不会停⽌对⽤户连续供电。

例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。

（2）运⾏调度灵活，通过倒换操作可以形成不同的运⾏⽅式。

当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运⾏的状态。

有时为了系统的需要，亦可将母联断路器断开（处于热备⽤状态），两组母线同时运⾏。

此时这个电⼚相当于分裂为两个电⼚各⾃向系统送电。

显然，两组母线同时运⾏的供电可靠性⽐仅⽤⼀组母线运⾏时⾼。

（3）在特殊需要时，可以⽤母联与系统进⾏同期或解列操作。

当个别回路需要独⽴⼯作或进⾏试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备⽤母线上进⾏。

2．带有旁路母线的双母线接线⼀般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。
