电气主接线图分析

电⽓主接线常见8种接线⽅式优缺点分析⼀、线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是⼀种最简单的接线⽅式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较⼤，其较适合⽤于正常⼆运⼀备的城区中⼼变电所。

⼆、桥形接线桥形接线采⽤4个回路3台断路器和6个隔离开关,是接线中断路器数量较少，也是投资较省的⼀种接线⽅式，根据桥形断路器的位置⼜可分为内桥和外桥两种接线，由于变压器的可靠性远⼤于线路,因此中应⽤较多的为内桥接线，若为了在检修断路器时不影响和变压器的正常运⾏,有时在桥形外附设⼀组隔离开关,这就成了长期开环运⾏的四边形接线。

三、多⾓形接线多⾓形接线就是将断路器和隔离开关相互连接,且每⼀台断路器两侧都有隔离开关,由隔离开关之间送出回路，多⾓形接线所⽤设备少,投资省,运⾏的灵活性和可靠性较好，正常情况下为双重连接,任何⼀台断路器检修都不影响送电,由于没有母线,在连接的任⼀部分故障时,对电⽹的运⾏影响都较⼩，其最主要的缺点是回路数受到限制,因为当环形接线中有⼀台断路器检修时就要开环运⾏,此时当其它回路发⽣故障就要造成两个回路停电,扩⼤了故障停电范围,且开环运⾏的时间愈长,这⼀缺点就愈⼤，环中的断路器数量越多,开环检修的机会就越⼤,所⼀般只采四⾓(边)形接线和五⾓形接线,同时为了可靠性,线路和变压器采⽤对⾓连接原则，四边形的保护接线⽐较复杂,⼀、⼆次回路倒换操作较多。

四、单母线分段接线单母线分段接线就是将⼀段母线⽤断路器分为两段，它的优点是接线简单，投资省，操作⽅便;缺点是母线故障或检修时要造成部分回路停电。

五、双母线接线双母线接线就是将⼯作线、电源线和出线通过⼀台断路器和两组隔离开关连接到两组(⼀次/⼆次)母线上，且两组母线都是⼯作线，⽽每⼀回路都可通过母线联络断路器并列运⾏。

与单母线相⽐,它的优点是供电可靠性⼤,可以轮流检修母线⽽不使供电中断,当⼀组母线故障时,只要将故障母线上的回路倒换到另⼀组母线,就可迅速恢复供电,另外还具有调度、扩建、检修⽅便的优点;其缺点是每⼀回路都增加了⼀组隔离开关,使配电装置的构架及占地⾯积，投资费⽤都相应增加;同时由于配电装置的复杂,在改变运⾏⽅式倒闸操作时容易发⽣误操作,且不宜实现⾃动化;尤其当母线故障时,须短时切除较多的电源和线路,这对特别重要的⼤型发电⼚和变电站是不允许的。

110kva变电站电气主接线图分析把变电站内的电气设备都要算上啊一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置二次设备：综合自动化、.、逆变0000.、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等好像有点说多了，也可能有少点的，存在差异吧35KV高压开关柜上一般都设有哪些保护各作用是什么？过电流保护：1.速断电流保护：用于保护本开关以后的母排、电缆的短路故障。

2.定时限电流保护：用于下一电压级别的短路保护。

3.反时限电流保护：作用与2相同，但灵敏度比2高。

4.电压闭锁过电流保护：防止越级跳闸和误跳闸，提高供电可靠性。

5.纵联差动电流保护：专用于变压器内部故障保护。

6.长延时过负荷保护：用于保护专用设备或者电网的过负荷运行，首选发信，其次跳闸。

零序电流保护：1.零序电流速断保护：保护线路和线路后侧设备对地短路、严重漏电故障。

2.定时限零序电流保护：保护线路和线路后侧设备的轻微对地短路和小电流漏电，监测绝缘状况。

可以选择作用于跳闸或发信。

过电压保护：1.雷电过电压保护。

2.操作过电压保护。

1、2两种过电压通常都是用避雷器来保护，可防止线路或设备绝缘击穿。

3.设备异常过电压保护：通过电压继电器和综保定值整定来实现跳闸或发信，用于保护设备在异常过压下运行造成的发热损坏。

低电压保护：瞬时低电压保护只发信不跳闸，用于避免瞬间短路或大负荷启动造成的正常设备误跳闸。

俗称躲晃电。

非电量保护：1.重瓦斯保护：用于变压器内部强短路或拉弧放电的严重故障保护。

选择跳闸。

2.轻瓦斯保护：用于变压器轻微故障的检测，选择发信报警。

3.温度保护：用于检测变压器顶层油温监测，轻超温发信报警，重超温跳闸。

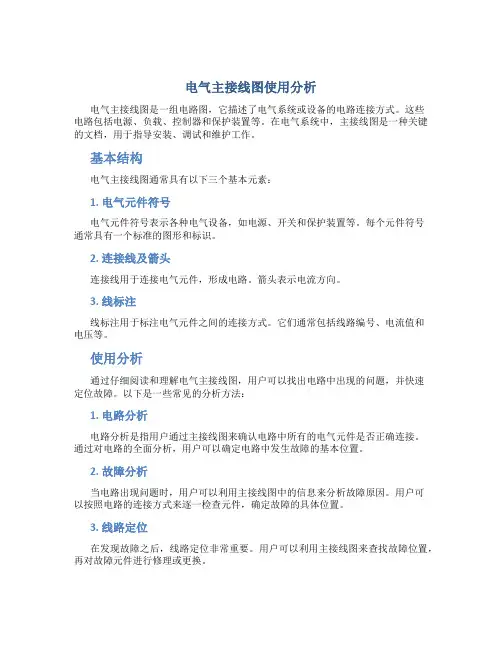

电气主接线图使用分析电气主接线图是一组电路图，它描述了电气系统或设备的电路连接方式。

这些电路包括电源、负载、控制器和保护装置等。

在电气系统中，主接线图是一种关键的文档，用于指导安装、调试和维护工作。

基本结构电气主接线图通常具有以下三个基本元素：1. 电气元件符号电气元件符号表示各种电气设备，如电源、开关和保护装置等。

每个元件符号通常具有一个标准的图形和标识。

2. 连接线及箭头连接线用于连接电气元件，形成电路。

箭头表示电流方向。

3. 线标注线标注用于标注电气元件之间的连接方式。

它们通常包括线路编号、电流值和电压等。

使用分析通过仔细阅读和理解电气主接线图，用户可以找出电路中出现的问题，并快速定位故障。

以下是一些常见的分析方法：1. 电路分析电路分析是指用户通过主接线图来确认电路中所有的电气元件是否正确连接。

通过对电路的全面分析，用户可以确定电路中发生故障的基本位置。

2. 故障分析当电路出现问题时，用户可以利用主接线图中的信息来分析故障原因。

用户可以按照电路的连接方式来逐一检查元件，确定故障的具体位置。

3. 线路定位在发现故障之后，线路定位非常重要。

用户可以利用主接线图来查找故障位置，再对故障元件进行修理或更换。

注意事项在使用电气主接线图进行分析时，用户应该注意以下几点：1. 正确的读图方式首先，用户应该掌握正确的读图方式。

了解电气元件的符号和标识、连接线和箭头的含义以及线标注的信息，可以帮助用户更准确地理解主接线图。

2. 维护主接线图的准确性另外，用户也应该注意主接线图的准确性和完整性。

主接线图应该经常更新，以反映系统或设备的最新状态。

3. 保持清晰最后，用户应该保持主接线图的清晰。

应该尽可能清晰地标注电气元件的符号和标识、连接线和箭头的方向以及线标注的信息，以便于用户进行分析。

电气主接线图是一组关键的电路图，它可以帮助用户进行电路分析、故障分析和线路定位。

在使用主接线图时，用户应该注意读图方式、维护准确性和保持清晰。

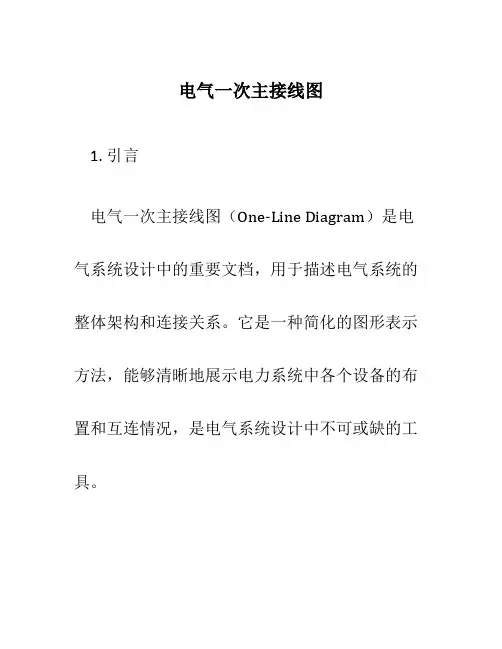

电气一次主接线图1. 引言电气一次主接线图（One-Line Diagram）是电气系统设计中的重要文档，用于描述电气系统的整体架构和连接关系。

它是一种简化的图形表示方法，能够清晰地展示电力系统中各个设备的布置和互连情况，是电气系统设计中不可或缺的工具。

2. 电气一次主接线图的作用电气一次主接线图具有如下作用：2.1. 系统的概览电气一次主接线图能够提供电力系统整体的概览，包括主要设备的布局和互连关系。

通过该图可以很容易地了解电气系统的整体架构，从而为设计、维护和故障排除提供便利。

2.2. 设备的标识和编号电气一次主接线图中的设备可以根据需要标识和编号，方便对系统中的设备进行唯一的标识和追溯。

这对于工程师的工作十分重要，能够提高设备的管理和维护效率。

2.3. 电路的连通关系电气一次主接线图能够清晰地展示电路之间的连通关系，包括供电方向、电流的流向等信息。

这对于电气系统的运行和维护十分重要，能够帮助工程师更好地理解和处理电气问题。

2.4. 安全和故障排除电气一次主接线图能够帮助工程师进行系统的故障排除和安全管理。

通过对接线图的分析，工程师可以更快地定位故障点，减少系统停机时间。

此外，接线图也能指导维护人员进行设备的安全操作。

3. 绘制电气一次主接线图的步骤绘制电气一次主接线图需要经过以下步骤：3.1. 收集相关信息在绘制接线图之前，需要收集电气系统相关的信息，包括设备的类型、数量和规格等。

此外，还需要了解系统的供电方式、电压等级等。

3.2. 确定布局和连线关系根据收集到的信息，确定设备的布局和连线关系。

通常情况下，电气一次主接线图按照从上到下、从左到右的原则进行布局，同时要考虑设备之间的连线方式，如并联、串联等。

3.3. 绘制接线图使用绘图工具，根据确定好的布局和连线关系，绘制电气一次主接线图。

可以使用专业的绘图软件，也可以使用手工绘图工具。

3.4. 标识和编号设备在绘制接线图的过程中，根据需要对设备进行标识和编号。

现代物业・新建设 2013年第12卷第4期现代建设 Modern Construction在进行发电厂以及变电站设计时，主要内容就是对电气主接线图的设计，并且主接线图是设计的主体，由此可见电气主接线图的重要性。

在对主接线图进行设计时，主要是对设备的施工地址、施工范围、施工过程中所需要的设备数量以及一些线路的连接方式等进行设计。

电气主接线图在发配电技术中起着非常重要的作用，电气主接线图的设计好坏直接影响着变电站、发电厂以及一些其他的变电设备的运行可靠性。

因此，在发配电技术中，要加强对电气主接线图的设计。

一、发配电技术中主接线图设计的基本要求发电厂以及变电站在施工时会按照主接线图来进行施工，设计的好坏直接影响着施工的全过程。

在对主接线路进行设计时，要综合考虑，将涉及到的因素综合考虑，否则会影响到整个发电厂以及变电站运行的可靠性。

例如，在对主接线图进行设计时，要对电气设备在系统中的位置、运行的情况、电气设备中的各个元件等综合考虑，最后保证电气主接线图设计的经济性、合理性以及工作的持续性。

二、发配电技术中电气主接线图的设计原则在对发配电技术中的电气主接线图进行设计时要严格地在设计规范下进行，与此同时还要严格遵守国家对此技术的法律规范，在此前提下，通过对施工环境的充分考虑，从实际工程出发来进行设计。

设计的图纸要确保变电站、发电厂、电气设备运行的可靠性，设计的图纸要具有经济性；在对主接线图进行设计时还要不断地引入新的技术，使其具备先进性；设计时要充分考虑施工的顺利，保证工程结束后操作灵活等。

三、电气主接线的主要接线方式（一）单母线接线方式单母线接线只有一组母线接线。

单母线接线方式有很多特点，此接线方式是将电源以及线路接在同一个母线上，由于只有一组母线，所以接线工作操作简便，在施工过程中不需要太多的设备进行辅助工作，所以成本的投入比较小，除此之外还有一个更重要的特点，由于其接线的特征使其有利于日后的扩建工作，在对单母线接线时可以在任意装置中安装排除负电流和故障电流的开关，此开关可以将任何一个出现故障的引线排除。
