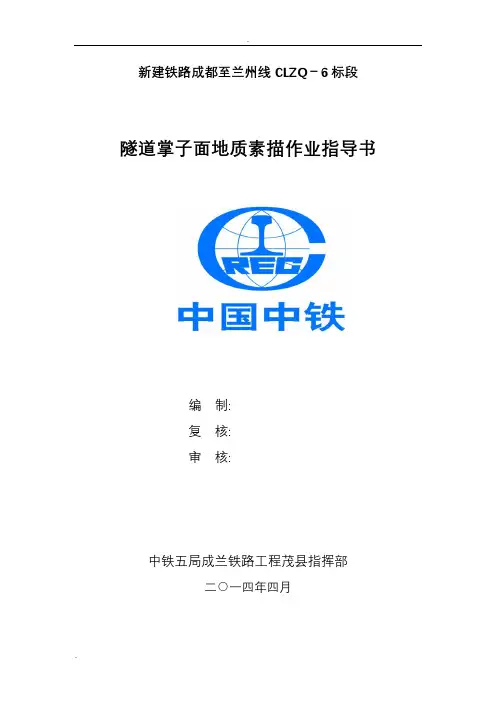

新建铁路成都至兰州线CLZQ－6标段隧道掌子面地质素描作业指导书编制:复核:审核:中铁五局成兰铁路工程茂县指挥部二○一四年四月目录1、适用范围 (1)2、作业准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (1)3、现场素描 (1)4、掌子面地质素描记录表基本内容 (2)4.1、掌子面状态 (2)4.2、毛开挖状态 (3)4.3、岩石强度（MPa） (4)4.4、风化程度 (4)4.5、裂隙间距（mm） (5)4.6、裂隙形态 (5)4.7、涌水状态 (5)4.8、围岩级别划分 (5)4.9、描述的基本内容 (5)4.10、产状要素的确定 (8)5、地质素描示例 (10)6、分析判断 (11)隧道掌子面地质素描作业指导书1、适用范围本作业指导书适用于成兰铁路CLZQ-6标隧道掌子面地质素描。

2、作业准备2.1内业技术准备1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）2.2外业技术准备准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等。

3、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息（1）地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

（2）地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

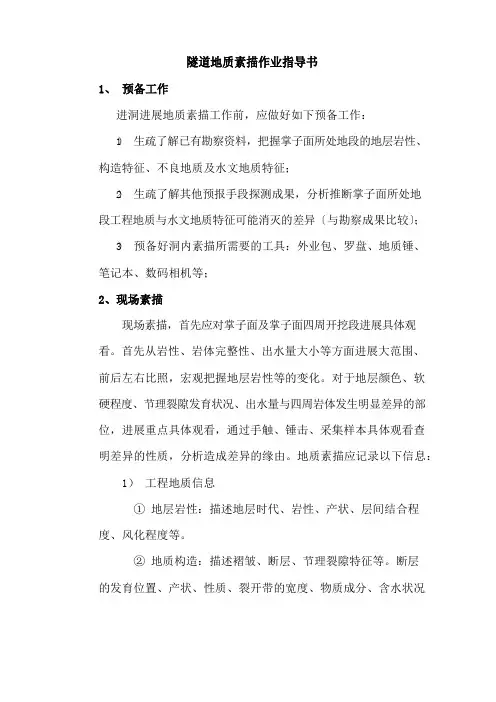

隧道地质素描作业指导书1、预备工作进洞进展地质素描工作前，应做好如下预备工作：1）生疏了解已有勘察资料，把握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）生疏了解其他预报手段探测成果，分析推断掌子面所处地段工程地质与水文地质特征可能消灭的差异〔与勘察成果比较〕；3）预备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面四周开挖段进展具体观看。

首先从岩性、岩体完整性、出水量大小等方面进展大范围、前后左右比照，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与四周岩体发生明显差异的部位，进展重点具体观看，通过手触、锤击、采集样本具体观看查明差异的性质，分析造成差异的缘由。

地质素描应记录以下信息：1）工程地质信息① 地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

② 地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、裂开带的宽度、物质成分、含水状况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延长长度、张开度及节理面特征，分析组合特征、推断岩体完整程度。

节理裂隙的描述首先应依据其产状特征进展分组归类，一般产状差异不大的节理应划分为一组。

对于成组消灭的节理，应示意性地标示在图纸上，图纸承受的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能说明其真实发育程度〔即不同发育程度的节理组，在图纸上显示节理间距应不同〕。

对于零星发育的节理应作为随机节理描述，贯穿性好、对岩体稳定性影响大的随机节理〔包括岩脉〕应重点描述，并按其实际出露位置标示在图纸上。

③ 岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④ 特别地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

⑤ 人为坑洞：正在使用或废弃的各种坑道和地窖的分布位置及其与隧道的空间关系。

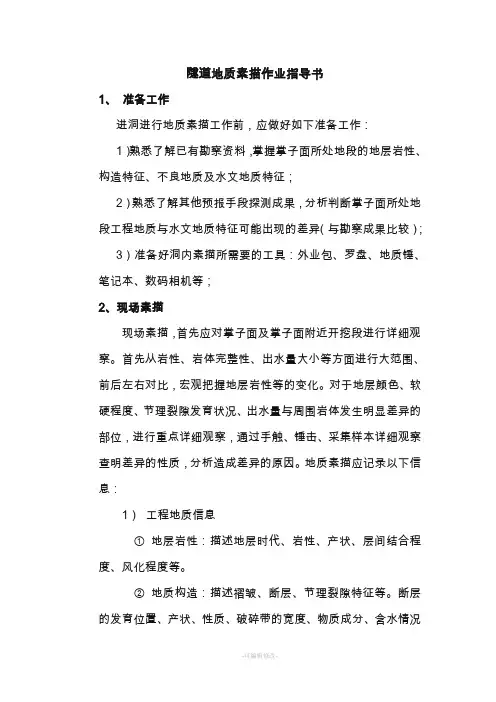

隧道地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

⑤人为坑洞：正在使用或废弃的各种坑道和洞穴的分布位置及其与隧道的空间关系。

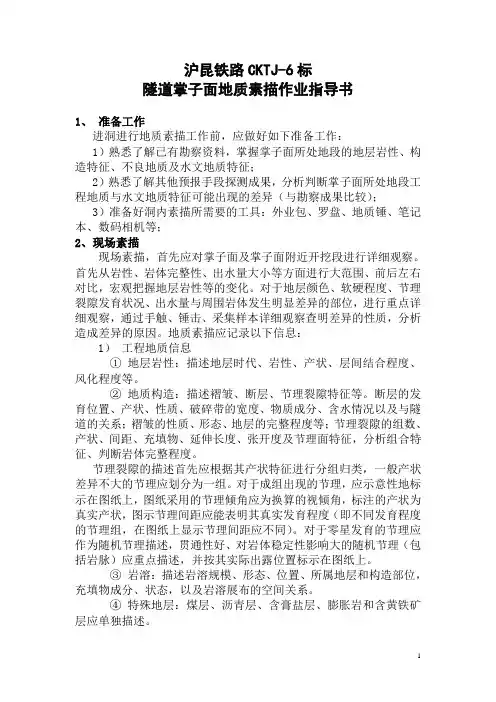

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

制: 核: 核:中铁五局成兰铁路工程茂县指挥部o —四年四月隧道掌子面地质素描作业指 指导书1、适用范围.......................... 错误! 未定义书签。

2、作业准备..........................错误! 未定义书签。

内业技术准备........................错误! 未定义书签。

外业技术准备........................错误! 未定义书签。

3、现场素描..........................错误! 未定义书签。

4、掌子面地质素描记录表基本内容.................. 错误! 未定义书签。

、掌子面状态........................错误! 未定义书签。

、毛开挖状态........................错误! 未定义书签。

、岩石强度（MPa） .................... 错误! 未定义书签。

、风化程度.........................错误! 未定义书签。

、裂隙间距（mm） .................... 错误! 未定义书签。

、裂隙形态.........................错误! 未定义书签。

、涌水状态.........................错误! 未定义书签。

、围岩级别划分.......................错误! 未定义书签。

、描述的基本内容......................错误! 未定义书签。

、产状要素的确定......................错误! 未定义书签。

5、地质素描示例........................错误! 未定义书签。

6、分析判断.......................... 错误! 未定义书签。

隧道掌子面地质素描作业指导书1、适用范围本作业指导书适用于成兰铁路CLZQ-6标隧道掌子面地质素描。

沪昆客专（湖南段）

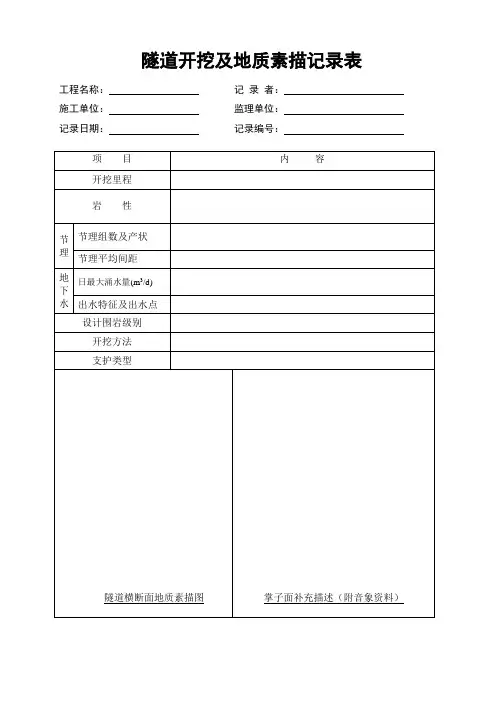

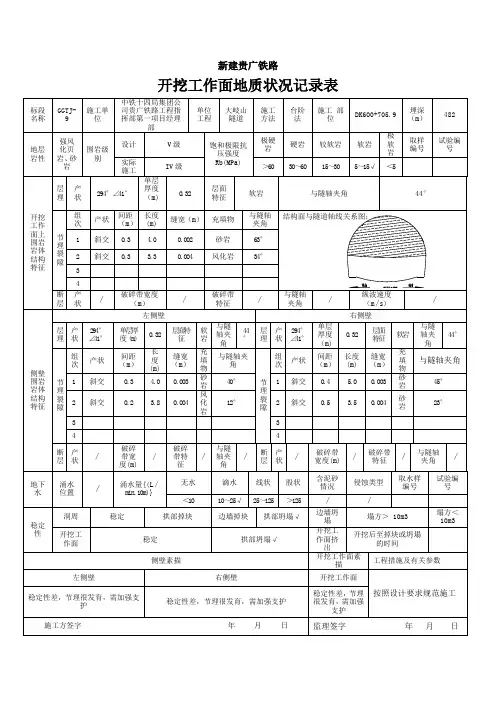

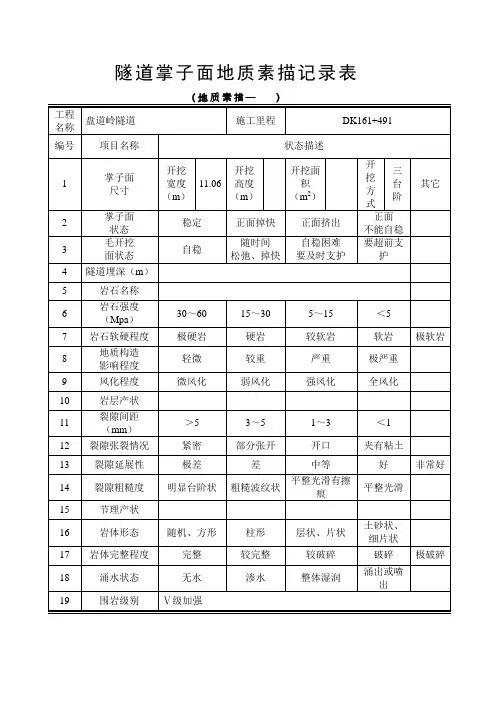

掌子面地质素描记录表
施工里程： 施工单位：中铁十七局集团 制表： 复核： 监理工程师：
编号 名称 黄板桥1号隧道出口 1 掌子面 尺寸 开挖 宽度 (m)
开挖高度 (m)
开挖面积 (m)
开挖方式
双侧壁导坑
法
其他
2 掌子面 状态 稳定 正面掉块 正面挤出 正面不能自稳 其他： 3
毛开挖面状态 自稳
随时间松弛、
掉块 自稳困难、要不及时支护
要超前 支护 其他：
4 岩石强度 (Mpa) 30～60 15～30 5～1
5 <5 其他： 5 风化程度 微风化 弱风化 强风化 全风化 其他：
6 裂隙宽度 （mm ） >5 3～5 1～3 <1 其他：
7 裂隙形态 密集 部分张开 开口 夹有粘土 其他：
8 涌水状态 无水
渗水
整体湿润
涌出或喷出
特别大
9
围岩级别划分
附 图
填写说明：
1：按设计填写开挖宽度、高度和面积。

2-8：再对应项内打钩
9：根据现场及确定围岩级别
附图：根据开挖工法的不同，先绘制出断面图，再进行简单的地质素描，并有对应的文字进行说明。

蒙华铁路煤运通道超前管棚钻孔施工记录表标段名称：MHSS-4标段单位工程：崤山隧道（DK694+053~DK716+804）施工单位：中铁十六局集团有限公司蒙华铁路MHSS-4标段项目经理部施工里程：记录人：技术负责人：监理工程师：第 1 页蒙华铁路煤运通道超前管棚注浆施工记录表标段名称：MHSS-4标段单位工程：崤山隧道（DK694+053~DK716+804）施工单位：中铁十六局集团有限公司蒙华铁路MHSS-4标段项目经理部施工里程：记录人：技术负责人：监理工程师：蒙华铁路煤运通道超前小导管钻孔施工记录表标段名称：MHSS-4标段单位工程：崤山隧道（DK694+053~DK716+804）施工单位：中铁十六局集团有限公司蒙华铁路MHSS-4标段项目经理部施工里程：记录人：技术负责人：监理工程师：第 3 页蒙华铁路煤运通道超前小导管注浆施工记录表标段名称：MHSS-4标段单位工程：崤山隧道（DK694+053~DK716+804）施工单位：中铁十六局集团有限公司蒙华铁路MHSS-4标段项目经理部施工里程：记录人：技术负责人：监理工程师：蒙华铁路煤运通道隧道喷锚支护施工记录表编号：MHSS4-ZT16J06-PMZH-蒙华铁路煤运通道隧道开挖断面及地质状况检查记录蒙华铁路煤运通道混凝土现场浇筑记录表仰拱及填充检查图表编号：GL-4-YGTCJCTB-20190101-1蒙华铁路煤运通道衬砌厚度断面测量图施工阶段围岩级别判定卡蒙华铁路煤运通道掌子面地质素描记录表工程名称：崤山隧道出口施工里程: 编号：MHSS4XSCK -填表单位:中铁十六局集团蒙华铁路MHSS-4标填表:复核: 驻地监理: 年月日蒙华铁路隧道工程洞身地质素描记录表填表单位:中铁十六局集团蒙华铁路MHSS-4标填表:复核: 驻地监理: 年月日蒙华铁路煤运通道锚杆注浆记录表记录人：施工负责人：监理工程师：蒙华铁路煤运通道锁脚钢管注浆记录表MHSS4-ZT16J06-SJZJ-。

施工阶段素描地质素描记录卡施工单位：中铁隧道集团-大连市政联合体兴工街站（竖井）隧道地质素描表图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表围岩稳定性评价本段岩层介于强风化和中风化之间，除局部4m左右岩层较破碎外，其余稳定性均比较好驻地监理签字：日期：技术负责人：日期：编制：日期：竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表围岩稳定性评价本段岩层介于强风化和中风化之间，除局部4m左右岩层较破碎外，其余稳定性均比较好驻地监理签字：日期：技术负责人：日期：编制：日期：竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表围岩稳定性评价本段岩层介于强风化和中风化之间，除局部4m左右岩层较破碎外，其余稳定性均比较好驻地监理签字：日期：技术负责人：日期：编制：日期：竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

兴工街站（竖井）隧道地质素描表围岩稳定性评价本段岩层介于强风化和中风化之间，除局部4m左右岩层较破碎外，其余稳定性均比较好驻地监理签字：日期：技术负责人：日期：编制：日期：竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例地质必须进行掌子面地质素描图。

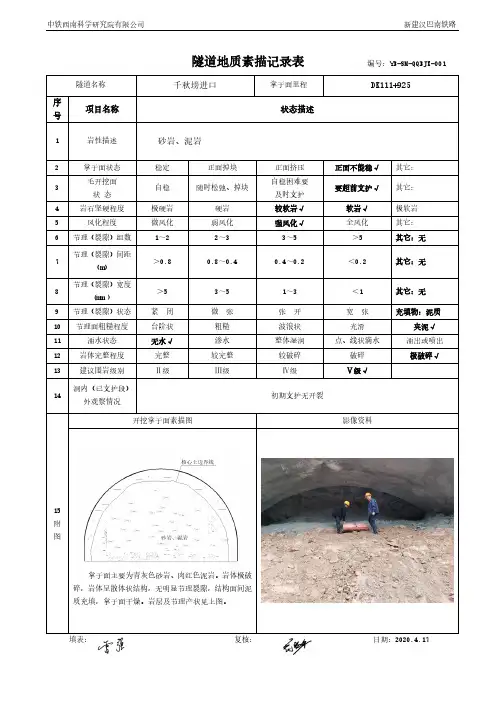

隧道地质素描记录
施工单位：合同号：
监理单位：编号：xx-236-□- □□
编
里程桩号
号
1掌子面尺寸
开挖开挖开挖
宽度（m）高度（ m）面积（m2）
2掌子面状态稳定正面掉块正面挤压
3毛开挖面状
自稳随时松弛、掉块
自稳困难要态及时支护
4地层岩性□□ - □□□□□□
开挖
其它：方式
正面不能稳其它：
要超前支护其它：
5风化程度微风化弱风化强风化全风化其它：
6节理（裂隙）
1 ～
2 2 ～
3 3 ～ 5＞ 5其它：密度（条 / 米）
7节理（裂隙）
＜ 1 1 ～ 3 3 ～ 5＞ 5其它：
张开度（ mm）
节理（裂隙）
充填物：无充填
8紧闭微张张开宽张泥质岩屑状态
钙（硅）质9结构体形态随机、方形柱状层状、片理土砂状、细片状其它：
10涌水状态无水渗水整体湿润涌出或喷出特别大洞内（已支护
11段）外观察情
况
左壁底板右壁
附
图
1：2001：400
填表：审核：日期：年月日。
