隧道地质素描作业指导书(附件素描)

表一 隧道开挖断面及地质检查记录表
编号: 工程（标段）名称
I 标段 单位工程 ***隧道 施工单位 施工里程
D + 距洞口距离 掌子面里程-洞口里程 埋深 纵断面图查阅 地下水
渗（涌）水量及部位：部位有无渗、涌水 围岩级别
实际施工 设 计 设计围岩级别 稳定性
洞 周 洞周稳定性情况 开挖断面 开挖断面稳定性情况 设计高程
拱 顶 填设计高程 隧 底 填设计高程 设计宽度 每 测 填实测宽度 全 宽 填设计宽度 实际开挖断面检查记录 部位
允许最 大超挖值 DK ＋ A
按照规范允许最大超挖值 实测值 B
同上 实测值 C
同上 实测值 D
同上 实测值 E
同上 实测值 F
同上 实测值 G
同上 实测值 隧 底 同上 实测值
地质素描图
示意图
图形素描：断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；塌方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等；如有特殊围岩情况，在图形中绘制。

（用手写）
作业人员：
专职质量检查员： 施工技术负责人： 监理工程师：
年 月 日 年 月 日 年 月 日
断面轮廓示意图A G
F D B C E。

地质素描施工作业指导书1.适用范围适用于新建福州至厦门铁路隧道工程地质素描施工。

2.作业准备2.1内业技术准备2.1.1施工前应充分掌握隧道设计图纸及相关文件内容，并及时与现场进行核对，以确定合适的超前地质预报方法并配备相应机具设备。

2.1.2熟悉《铁路隧道超前地质预报技术规程》（Q/CR9217-2015）、建设单位下发有关超前地质预报的管理办法等文件要求。

2.1.3将隧道超前地质预报工作纳入正常的施工工序管理，建立完善的信息收集和信息反馈系统。

2.2外业技术准备2.2.1熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征。

2.2.2熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；2.2.3准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等。

3.技术要求3.1按照地质素描的内容和现场记录格式、一定距离开挖后对掌子面和左右边墙进行素描、数码摄像。

3.2素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。

素描图式、图例、比例、用语应统一。

4.施工程序与工艺流程4.1 施工程序隧道地质复杂程度分级→超前地质预报设计→编制超前地质预报实施方案→超前地质预报实施→地质综合分析→提交地质预报成果报告→隧道实施方案根据地质预报结论变更设计或方案后实施。

4.2工艺流程详见下页5.施工要求5.1施工准备5.1.1超前地质预报施工前应熟悉相应隧道的设计图纸，核对地质资料，然后根据不同的超前预报方法准备人员、仪器设备、材料。

5.1.2根据施工图设计要求及现场实际情况做好超前地质预报作业技术交底。

5.2现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

19超前地质预报及地质索描作业指导巧新建兰渝铁路LYS-10标四方山隧道斜井隧道超前地质预报及地质索描施工作业指导书编制： ___________________复核： ___________________审核： ___________________中铁二局兰渝铁路LYS-10标段项目经理部一•分部2012年2月超前地质预报及地质索描作业指导书1、使用范围适用于兰渝客货共线（开行双层集装箱货乍，设计行车速度200km/h）铁路LYS-10标段四方山隧道（斜井作业队）超前地质预报及地质素描作业。

2、作业准备2」内业技术准备作业指导帖编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清冇关技术问题，熟悉规范和技术标准。

制定施工安全保证扌旳施，捉出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术收集。

修建生活房屋，恥齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求本隧道超前地质预报为不良地质和地层岩性的预测预报，采川超前钻孔和地质索描相结合的方式进行预报。

主要包括地层岩性预测预报，特别是对软弱夹层、破碎地层、煤气层及特殊岩土的预测预报；地质构造预测预报，特别是对断层、节理密集带、褶皱轴等影响岩体完整性的构造发冇情况的预测预报；不良地质预测预报，特别是对岩溶管道及富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。

3.1超前钻孔3.1.1断层、节理密集带或其他破碎富水地层每循环只钻一个孔；煤层乩斯预报超前钻孔或富水岩溶发育区每循环钻孔3〜5个。

3.1.2釆用连续钻孔探测，每循环钻孔深度50m,前后两循环钻孔搭接长度不得小于5m。

富水岩溶发育区钻孔探测终孔于隧道开挖轮廓线以外不得小于5m。

3.1.3钻孔孔径为（p89mm03.2地质素描321主要描述工作面立面围岩状况，应使用同一表格，并同一编号。

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

G316线长乐至同仁公路两当县杨店（甘陕界）至徽县李家河段高速公路试验段隧道地质素描作业指导书编制：审核：审批：甘肃路桥建设集团有限公司G316线两当至徽县高速公路试验段项目经理部二○一五年八月隧道地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：�1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3准备好洞内素描所需要的工具，外业包、罗盘、地质锤、笔记本、数码相机等。

2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位进行重点详细，通过手触、锤击、采集样本详细观察，查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系，褶皱的性质、形态、地层的完整程度等，节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度，即不同发育程度的节理组，在图纸上显示节理间距应不同。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理，应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位、充填物成分、状态以及岩溶展布的空间关系。

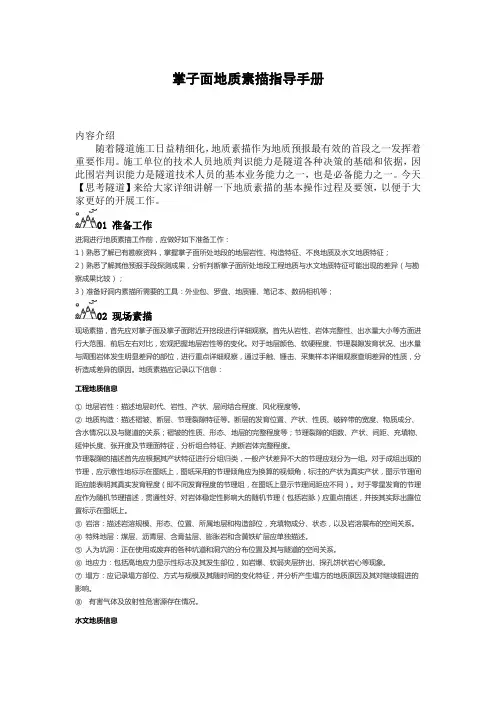

掌子面地质素描指导手册内容介绍随着隧道施工日益精细化，地质素描作为地质预报最有效的首段之一发挥着重要作用。

施工单位的技术人员地质判识能力是隧道各种决策的基础和依据，因此围岩判识能力是隧道技术人员的基本业务能力之一，也是必备能力之一。

今天【思考隧道】来给大家详细讲解一下地质素描的基本操作过程及要领，以便于大家更好的开展工作。

01 准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；02 现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

地质素描(工作)在隧道工程中的开展与应用摘要：地质素描是隧道施工过程中必不可少的一个常规工作，介绍了其具体开展方法与应用，并阐明与围岩级别鉴定的内在关系。

关键词：隧道地质素描应用隧道施工合同中，业主方均约定施工单位在规定时间提供地质素描成果。

其中一个重要原因是地下工程前期地勘工作由于技术、经济、工期等问题，其勘探程度往往是不够的，不能全面真实地反映整个隧道各里程段及掌子面的地质情况。

地质素描工作能补此不足。

并能在较大程度上完善围岩类别的确定，从而给设计部门确定支护形式带来更加详尽准确的参数。

目前，我国在隧道工程地质素描编制标准方面暂无相关的规范，笔者根据多年的隧道工程地质编录及教学经验，简单介绍地质素描（工作）在隧道工程中的开展与应用，供同好参考。

1 素描工作的对象和内容地质素描工作是在施工现场直接观测各种地质现象，以文字、图表、照片以及实物方式收集起来，经综合归纳整理，编制为生产所需的地质资料的全部过程。

隧道工程地质素描主要对象为整个开挖巷道，包括每个工作循环的掌子面、边墙、顶拱、底板等。

具体的内容包括以下几个方面。

1.1 工程地质工程地质素描内容主要描述隧道开挖后围岩的稳定关系，包括岩层层位、层序、岩层组合以及各类岩体的岩性、厚度、产出状态、风化程度、不利结构面的发育程度及性质，并据此观察描述隧道开挖后围岩的掉块、坍塌现象。

对特殊岩层如软弱夹层、侵入体、隔水层、透水层等也应进行重点观测研究。

1.2 构造地质构造地质素描的内容主要包括洞室开挖后出露的断层及其破碎带、剪切破碎带，层间褶皱（背斜、向斜），节理裂隙，岩溶（溶洞、溶隙）等的观测研究。

掌握其性质、组成、发育程度、密度、与隧道的空间关系等，为确定围岩级别提供依据。

1.3 水文地质隧道水文地质的描述主要指巷道及掌子面的渗水、滴水、淋水、涌水，水量水压及补给情况等。

要求了解地下水性质、出水点位置以及雨季、旱季的区别。

2 地质素描的原则、标准及方法地质素描在实施过程中，必须遵循统一性、正确性、及时性原则及相应的实施步骤。

隧道工程作业指导书一、开挖及钻爆1.Ⅴ级围岩双侧壁导坑法双侧壁导坑法, 是将隧道断面分成左右两个侧壁坑和中洞核心三大部分开挖。

视土质情况侧壁坑可以分两层或三层开挖, 中洞核心部分也分两层或三层开挖。

中洞核心施工方法：中洞核心采用人工配合反铲挖掘机台阶法开挖。

先施作中洞拱部大管棚（或小导管）预注浆超前支护, 然后开挖中洞拱部核心土, 再开挖下部中洞核心土。

中洞拱部核心土开挖后, 立即初喷混凝土4cm封闭围岩, 然后打锚杆、挂网、架设拱部钢拱架, 再复喷混凝土至设计厚度, 拱部钢拱架与双侧壁导坑边墙钢架一一对应, 紧密相连。

拱部核心土上台阶超前3m 左右, 每循环进尺1m。

掘进作业循环时间安排：侧壁导坑、中洞上、下台阶每循环进尺均为1m, 一天两循环。

导坑内壁拆除方法同CRD 法。

2.Ⅴ级围岩CRD法开挖按照设计和《铁路设计施工规范》定义要求, CRD法施工是将隧道断面分成左右侧两大部分开挖, 每侧又分为三层台阶开挖。

左右侧各部分导坑平行施工, 交错掘进, 开挖面前后距离错开4～6m左右。

各部分采用人工和弱爆破短台阶分层开挖、分层支护、分部闭合。

上台阶长度4～6m左右, 掌子面至底部型钢支护封闭长度不超过20m, 开挖前拱部设超前支护, 隧道初期支护采用网喷混凝土、锚杆、HW175型钢拱架（榀/80cm）, 开挖后立即初喷混凝土、架设钢拱架、挂网、打锚杆、喷混凝土至设计厚度, 开挖循环进尺1.0m, 与型钢支撑间距相适应。

中隔墙设增设临时系统锚杆, 同时增设超前锚杆或超前小导管, 各部开挖断面临时仰拱封闭, 以确保施工安全。

各部出碴采用人工手推车装运碴石, 弃至主洞后再由机械装碴运至洞外。

中隔壁拆除方法：待围岩变形基本稳定后, 以监控量测信息为指导用火焰切割法分段拆除内壁钢支撑, 立即铺设防水板、浇筑仰拱, 全断面浇筑拱墙混凝土, 尽早将二衬封闭成环。

3.Ⅳ级围岩CD法开挖按照设计和《铁路设计施工规范》定义要求, 由于开挖断面大, Ⅳ级围岩地质条件较差, 自稳能力低, 为确保施工安全, 采用CD法开挖, 全断面衬砌施工。

隧道地质素描记录
施工单位：合同号：
监理单位：编号：xx-236-□- □□
编
里程桩号
号
1掌子面尺寸
开挖开挖开挖
宽度（m）高度（ m）面积（m2）
2掌子面状态稳定正面掉块正面挤压
3毛开挖面状
自稳随时松弛、掉块
自稳困难要态及时支护
4地层岩性□□ - □□□□□□
开挖
其它：方式
正面不能稳其它：
要超前支护其它：
5风化程度微风化弱风化强风化全风化其它：
6节理（裂隙）
1 ～
2 2 ～
3 3 ～ 5＞ 5其它：密度（条 / 米）
7节理（裂隙）
＜ 1 1 ～ 3 3 ～ 5＞ 5其它：
张开度（ mm）
节理（裂隙）
充填物：无充填
8紧闭微张张开宽张泥质岩屑状态
钙（硅）质9结构体形态随机、方形柱状层状、片理土砂状、细片状其它：
10涌水状态无水渗水整体湿润涌出或喷出特别大洞内（已支护
11段）外观察情
况
左壁底板右壁
附
图
1：2001：400
填表：审核：日期：年月日。

隧道掌子面地质素描记录表
隧道掌子面地质素描记录表
（地质素描― ）工程盘道岭隧道名称编号项目名称掌子面尺寸掌子面状态毛开挖面状态隧道埋深（m）岩石名称岩石强度（Mpa）岩石软硬程度地质构造影响程度风化程度岩层产状裂隙间距（mm）裂隙张裂情况裂隙延展性裂隙粗糙度节理产状岩体形态岩体完整程度涌水状态围岩级别 30～60 极硬岩轻微微风化＞5 紧密极差明显台阶状随机、方形完整无水Ⅴ级加强 15～30 硬岩较重弱风化 3～5 部分张开差粗糙波纹状柱形较完整渗水开挖开挖宽度 11.06 高度（m）（m）稳定自稳施工里程状态描述开挖面积（m2）开三挖台方阶式正面不能自稳要超前支护 DK161+491 1 其它 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 正面掉快随时间松弛、掉快正面挤出自稳困难要及时支护 5～15 较软岩严重强风化 1～3 开口中等平整光滑有擦痕层状、片状较破碎整体湿润＜5 软岩极严重全风化＜1 夹有粘土好平整光滑土砂状、细片状破碎涌出或喷出极软岩非常好极破碎
山西中南部铁路ZNTJ-4标
隧道掌子面地质素描记录表
附图工填表日期表填主管地监理驻地
山西中南部铁路ZNTJ-4标
隧道掌子面地质素描月周报―
（2021年 6 月 23 日――2021年 7 月 23 日）
编号素描日期掌子面位置
素描人员报告编号
备注山西中南部铁路ZNTJ-4标
