物理粤教选修3-2课后作业第1章-第7节涡流现象及其应用

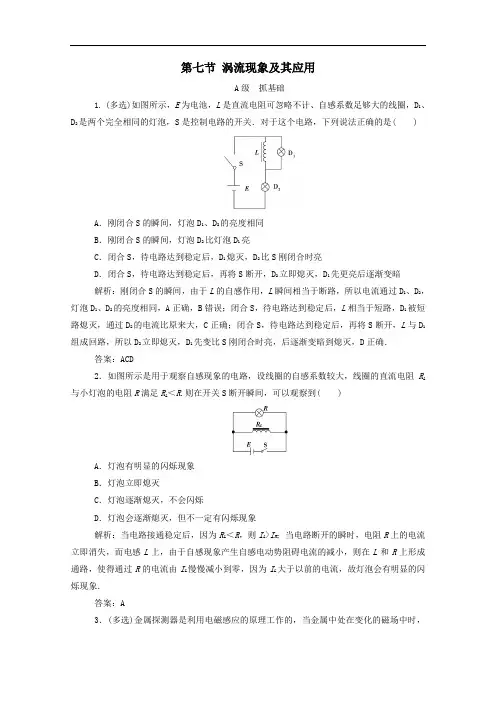

第六节自感现象及其应用第七节涡流现象及其应用A级抓基础1.如图所示是用于观察自感现象的电路，设线圈的自感系数较大，线圈的直流电阻RL与小灯泡的电阻R满足RL＜R.则在开关S断开瞬间，可以观察到( )A．灯泡有明显的闪烁现象B．灯泡立即熄灭C．灯泡逐渐熄灭，不会闪烁D．灯泡会逐渐熄灭，但不一定有闪烁现象解析：当电路接通稳定后，因为RL＜R，则IL>IR；当电路断开的瞬时，电阻R上的电流立即消失，而电感L上，由于自感现象产生自感电动势阻碍电流的减小，则在L和R上形成通路，使得通过R的电流由IL慢慢减小到零，因为IL大于以前的电流，故灯泡会有明显的闪烁现象，故选A.答案：A2．如图所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有( )A．减少线圈的匝数B．提高交流电源的频率C．将金属杯换为瓷杯D．取走线圈中的铁芯解析：由题意可知，本题中是涡流现象的应用；即采用线圈产生的磁场使金属杯产生感应电流，从而进行加热的，则由法拉第电磁感应定律可知，增加线圈的匝数、提高交流电的频率均可以提高发热功率，则可以缩短加热时间，而减小线圈的匝数，及取走线圈中的铁芯，均会延长加热时间，故A、D错误，B正确；将杯子换作瓷杯不会产生涡流，则无法加热水，故C错误．答案：B3．(多选)金属探测器是利用电磁感应的原理工作的，当金属中处在变化的磁场中时，这个磁场能在金属物体的内部产生涡电流，涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声．高考进考场时，每个同学都必须经过金属探测器的检查．关于金属探测器的检查，下列说法正确的是( )A．金属探测器探测到考生衣服上的金属扣时，探测器线圈中感应出涡流B．金属探测器探测到考生衣服上的金属扣时，金属扣中感应出涡流5．(多选)如图所示电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，D1和D2是两个完全相同的小灯泡．则下列说法中正确的是( )A．K闭合瞬间，两灯同时亮，以后D1熄灭，D2变亮B．K闭合瞬间，D1先亮，D2后亮，最后两灯亮度一样C．K断开时，两灯都亮一下再慢慢熄灭D．K断开时，D2立即熄灭，D1亮一下再慢慢熄灭解析：K闭合瞬间，由于通过线圈的电流变大，在线圈中产生自感电动势阻碍电流的增加，此时刻电感线圈可看做断路，此时电流通过两个灯泡而同时发光；当电路稳定后，由于线圈的电阻为零，故灯泡D1被线圈短路而熄灭，而D2变得更亮，选项A正确，B错误；K断开时，D2立即熄灭，而由于线圈中产生自感电动势阻碍电流的减小，自感电动势在L和D1中形成新的回路，故使得D1亮一下再慢慢熄灭，选项D正确，C错误．故选A、D.答案：AD6．如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同．在开关S接通和断开时，灯泡D1和D2亮、暗的顺序是( )A．接通时D1先达最亮，断开时D1先灭B．接通时D2先达最亮，断开时D1后灭C．接通时D1先达最亮，断开时D1后灭D．接通时D2先达最亮，断开时D2先灭解析：电键接通瞬间，电路中迅速建立了电场，立即产生电流，但线圈中产生自感电动势，阻碍电流的增加，故开始时通过灯泡D1的电流较大，故灯泡D1较亮；电路中自感电动势阻碍电流的增加，但不能阻止电流增加，电流稳定后，两个灯泡一样亮，即D1灯泡亮度逐渐正常，电键断开瞬间，电路中电流要立即减小为零，但线圈中会产生很强的自感电动势，与灯泡D1构成闭合回路放电，故断开时D1后灭，故A错误，B错误，C正确，D错误．答案：C7．如图所示为日光灯示意电路，L为镇流器，S为起动器．下列操作中，观察到的现象不正确的是( )A．接通K1，K2接a，K3断开，灯管正常发光B．将K2接到b，断开 K3，接通K1，灯管可以正常发光C．断开K1、K3，令 K2接b，待灯管冷却后再接通K1，可看到S 闪光，灯管不能正常发光D．取下S，令K2接a，再接通K1、K3，接通几秒后迅速断开K3，灯管可能正常发光解析：接通K1、K2接a、K3断开，灯管正常发光，镇流器在启动时产生瞬时高压，在正常工作时起降压限流作用，启动器自动断开，故A正确；将K2接到b，断开K3，接通K1，不能产生很大的自感电动势，灯管不能正常发光，故B错误；断开K1、K3，令K2接b，待灯管冷却后再接通K1，不能产生很大的自感电动势，可看到S闪光，灯管不能正常工作，故C正确；取下S，令K2接a，再接通K1、K3，接通几秒后迅速断开K3，镇流器在断开K3产生瞬时高压，在正常工作时起降压限流作用，启动器自动断开，故D正确．答案：B8.(多选)如图所示，用电流传感器研究自感现象．电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻R的阻值．t＝0时刻闭合开关S，电路稳定后，t1时刻断开S，电流传感器连接计算机分别描绘了整个过程线圈中的电流IL和电阻中的电流IR随时间t变化的图象．下列图象中可能正确的是( )解析：对于电感线圈而言，当闭合开关时，电感线圈由于自身存在感应电动势，故其中通过的电流先是比较小，后逐渐增大，当断开。

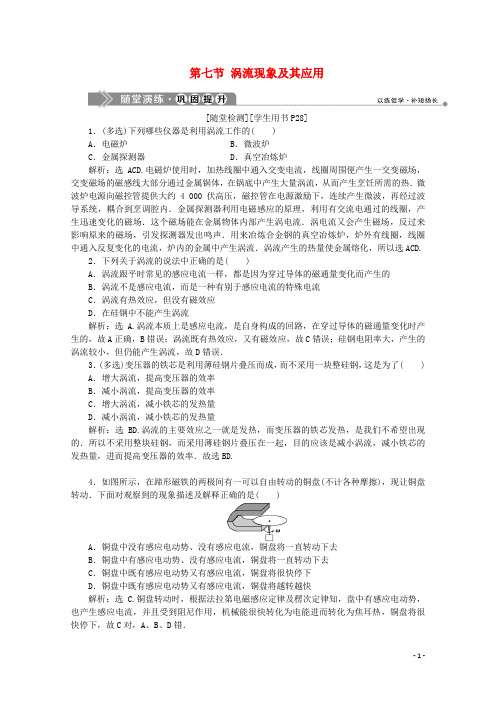

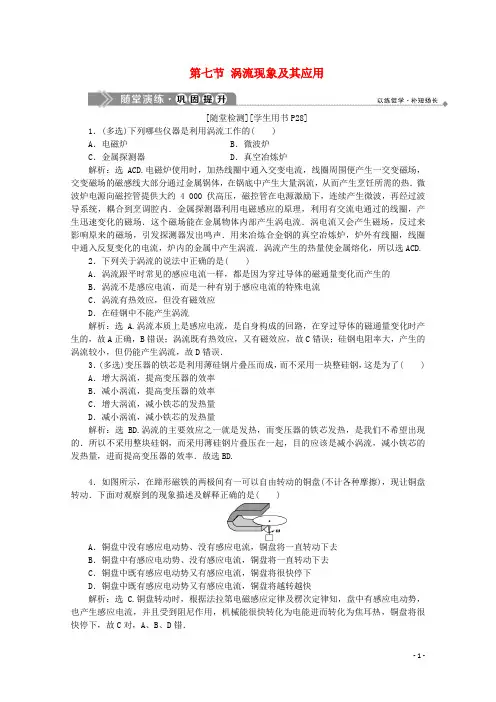

第七节涡流现象及其应用[随堂检测][学生用书P28]1．(多选)下列哪些仪器是利用涡流工作的( )A．电磁炉B．微波炉C．金属探测器D．真空冶炼炉解析：选ACD.电磁炉使用时，加热线圈中通入交变电流，线圈周围便产生一交变磁场，交变磁场的磁感线大部分通过金属锅体，在锅底中产生大量涡流，从而产生烹饪所需的热．微波炉电源向磁控管提供大约 4 000伏高压，磁控管在电源激励下，连续产生微波，再经过波导系统，耦合到烹调腔内．金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场．这个磁场能在金属物体内部产生涡电流．涡电流又会产生磁场，反过来影响原来的磁场，引发探测器发出鸣声．用来冶炼合金钢的真空冶炼炉，炉外有线圈，线圈中通入反复变化的电流，炉内的金属中产生涡流．涡流产生的热量使金属熔化，所以选ACD.2．下列关于涡流的说法中正确的是( )A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流解析：选A.涡流本质上是感应电流，是自身构成的回路，在穿过导体的磁通量变化时产生的，故A正确，B错误；涡流既有热效应，又有磁效应，故C错误；硅钢电阻率大，产生的涡流较小，但仍能产生涡流，故D错误．3．(多选)变压器的铁芯是利用薄硅钢片叠压而成，而不采用一块整硅钢，这是为了( ) A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大涡流，减小铁芯的发热量D．减小涡流，减小铁芯的发热量解析：选BD.涡流的主要效应之一就是发热，而变压器的铁芯发热，是我们不希望出现的．所以不采用整块硅钢，而采用薄硅钢片叠压在一起，目的应该是减小涡流，减小铁芯的发热量，进而提高变压器的效率．故选BD.4．如图所示，在蹄形磁铁的两极间有一可以自由转动的铜盘(不计各种摩擦)，现让铜盘转动．下面对观察到的现象描述及解释正确的是( )A．铜盘中没有感应电动势、没有感应电流，铜盘将一直转动下去B．铜盘中有感应电动势、没有感应电流，铜盘将一直转动下去C．铜盘中既有感应电动势又有感应电流，铜盘将很快停下D．铜盘中既有感应电动势又有感应电流，铜盘将越转越快解析：选C.铜盘转动时，根据法拉第电磁感应定律及楞次定律知，盘中有感应电动势，也产生感应电流，并且受到阻尼作用，机械能很快转化为电能进而转化为焦耳热，铜盘将很快停下，故C对，A、B、D错．5．如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大解析：选C.小磁块下落过程中，在铜管P中产生感应电流，小磁块受到向上的磁场力，不做自由落体运动，而在塑料管Q中只受到重力，在Q中做自由落体运动，故选项A错误；根据功能关系知，在P中下落时，小磁块机械能减少，在Q中下落时，小磁块机械能守恒，故选项B错误；在P中加速度较小，下落时间较长，选项C正确；由于在P中下落时要克服磁场力做功，机械能有损失，故落至底部时在P中的速度比在Q中的小，选项D错误．[课时作业][学生用书P79(单独成册)]一、单项选择题1．下列做法中可能产生涡流的是( )A．把金属块放在匀强磁场中B．让金属块在匀强磁场中匀速运动C．让金属块在匀强磁场中做变速运动D．把金属块放在变化的磁场中解析：选D.涡流就是整个金属块中产生的感应电流，所以产生涡流的条件就是在金属块中产生感应电流的条件，即穿过金属块的磁通量发生变化．而A、B、C中磁通量不变化，所以A、B、C错误；把金属块放在变化的磁场中时，穿过金属块的磁通量发生了变化，有涡流产生，所以D正确．2．如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，金属球( )A．整个过程匀速运动B．进入磁场过程中金属球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度解析：选D.在进入磁场和穿出磁场两个过程中，金属球均由于涡流而受到阻力作用，由能量守恒知，穿出时的速度一定小于初速度，故D正确．3．安检门是一个用于安全检查的“门”，“门框”内有线圈，线圈里通有交变电流，交变电流在“门”内产生交变磁场，金属物品通过“门”时能产生涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警．关于这个安检门的以下说法不正确的是( )A．这个安检门也能检查出毒品携带者B．这个安检门只能检查出金属物品携带者C．如果这个“门框”的线圈中通上恒定电流，则不能检查出金属物品携带者D．这个安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应解析：选A.这个安检门是利用涡流工作的，因而只能检查金属物品携带者，A错误，B正确；若“门框”的线圈中通上恒定电流，只能产生恒定磁场，它不能使块状金属产生电流，因而不能检查出金属物品携带者，C正确；安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应，D正确．4.如图所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉至某一位置并释放，圆环摆动过程中(圆环平面与磁场始终保持垂直)经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，若不计空气阻力，则( )A．圆环向右穿过磁场后，还能摆至原来的高度B．在进入和离开磁场时，圆环中均有感应电流C．圆环进入磁场后，离最低点越近速度越大，感应电流也越大D．圆环最终将静止在最低点解析：选B.在圆环进入和穿出磁场的过程中圆环中磁通量发生变化，有感应电流产生，即圆环的机械能向电能转化，其机械能越来越小．上升的高度越来越低，选项A错误，B正确；但在圆环完全进入磁场后，不再产生感应电流，选项C错误；最终圆环将不能摆出磁场，从此再无机械能向电能转化，其摆动的幅度不再变化，选项D错误．5．甲、乙两个完全相同的铜环可绕固定轴OO′旋转，当给以相同的初始角速度开始转动后，由于阻力，经相同的时间后便停止；若将环置于磁感应强度为B且大小相同的匀强磁场中，甲环的转轴与磁场方向平行，乙环的转轴与磁场方向垂直，如图所示，当甲、乙两环同时以相同的角速度开始转动后，则下列判断正确的是( )A．甲环先停B．乙环先停C．两环同时停下D．无法判断两环停止的先后解析：选B.甲不产生感应电流，乙产生感应电流，机械能不断转化为内能，故先停下来．6．如图所示，条形磁铁从h高处自由下落，中途穿过一个固定的空心线圈，开关S断开时，至落地用时t1，落地时速度为v1；S闭合时，至落地用时t2，落地时速度为v2，则它们的大小关系正确的是( )A．t1>t2，v1>v2B．t1＝t2，v1＝v2C．t1<t2，v1<v2D．t1<t2，v1>v2解析：选D.开关S断开时，线圈中无感应电流，对磁铁无阻碍作用，故磁铁自由下落，a ＝g；当S闭合时，线圈中有感应电流阻碍磁铁下落，故a<g，所以t1<t2，v1>v2.二、多项选择题7．下列磁场垂直加在金属圆盘上能产生涡流的是( )解析：选BCD.只有变化的磁场才会使圆盘产生涡流．故选BCD.8．如图所示是用涡流金属探测器探测地下金属物的示意图，下列说法中正确的是( )A．探测器内的探测线圈会产生交变磁场B．只有有磁性的金属物才会被探测器探测到C．探测到地下的金属物是因为探头中产生了涡流D．探测到地下的金属物是因为金属物中产生了涡流答案：AD9．磁电式仪表的线圈通常用铝框做骨架，把线圈绕在铝框上，这样做的目的是( ) A．防止涡流而设计的B．利用涡流而设计的C．起涡流制动的作用D．起电磁驱动的作用解析：选BC.线圈通电后，在安培力作用下发生转动，铝框随之转动，并切割磁感线产生感应电流，就是涡流．涡流阻碍线圈的转动，使线圈偏转后尽快停下来．所以，这样做的目的是利用涡流来起到制动的作用．10．低频电涡流传感器可用来测量自动化生产线上金属板的厚度．如图，在线圈L1中通以低频交流电，它周围会产生交变磁场，其正下方有一个与电表连接的线圈L2，金属板置于L1、L2之间．当线圈L1产生的变化磁场透过金属板，L2中会产生感应电流．由于金属板厚度不同，吸收电磁能量强弱不同，导致L2中感应电流的强弱不同，则( )A．金属板吸收电磁能量，是由于穿过金属板的磁场发生变化，板中产生涡流B．金属板越厚，涡流越弱C．L2中产生的是直流电D．L2中产生的是与L1中同频率的交流电解析：选AD.当L1中通过交流电时，根据右手螺旋定则知，穿过金属板的磁场发生变化从而出现变化的电场导致金板内产生涡流，进而产生磁场能，然后转化成金属板的内能，故A 正确；当金属板越厚，在变化的交流电流作用下，L2中产生的涡流越强，B错误；根据电磁感应规律可知，在L2中产生的是与L1中同频率的交流电，选项C错误，D正确．11．如图所示，闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升．设环的初速度为零，摩擦不计，曲面处在如图所示磁场中，则( )A．若是匀强磁场，环滚上的高度小于hB．若是匀强磁场，环滚上的高度等于hC．若是非匀强磁场，环滚上的高度等于hD．若是非匀强磁场，环滚上的高度小于h解析：选BD.环在非匀强磁场中运动有涡流产生，故选项D正确；环在匀强磁场中运动无涡流产生，故选项B正确．三、非选择题12．如图所示，光滑弧形轨道和一足够长的光滑水平轨道相连，水平轨道上方有一足够长的金属杆，杆上挂有一光滑螺线管A.在弧形轨道上高为h的地方，无初速释放一磁铁B(可视为质点)，B下滑至水平轨道时恰好沿螺线管A的中心轴运动，设A、B的质量分别为M、m，若最终A、B速度分别为v A、v B.(1)螺线管A将向哪个方向运动？(2)全过程中整个电路所消耗的电能．解析：(1)磁铁B向右运动时，螺线管中产生感应电流，感应电流产生电磁驱动作用，使得螺线管A向右运动．(2)全过程中，磁铁减少的重力势能转化为A 、B 的动能和螺线管中的电能，所以mgh ＝12Mv 2A ＋12mv 2B ＋E 电， 即E 电＝mgh －12Mv 2A －12mv 2B . 答案：(1)向右 (2)mgh －12Mv 2A －12mv 2B。

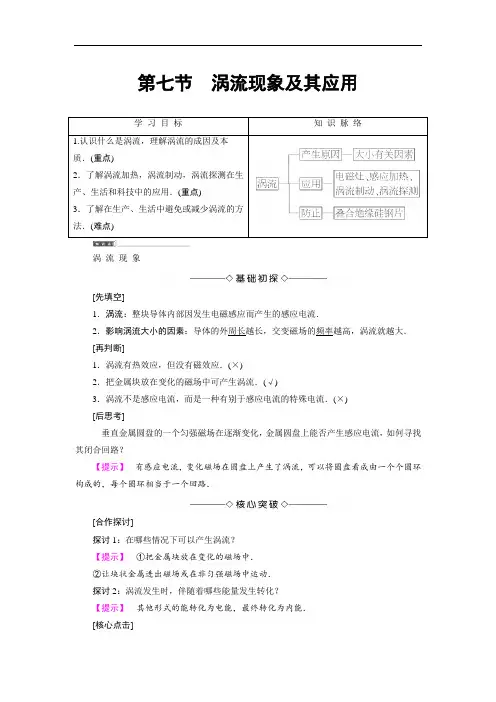

第七节涡流现象及其应用涡流现象[先填空]1．涡流：整块导体内部因发生电磁感应而产生的感应电流．2．影响涡流大小的因素：导体的外周长越长，交变磁场的频率越高，涡流就越大．[再判断]1．涡流有热效应，但没有磁效应．(×)2．把金属块放在变化的磁场中可产生涡流．(√)3．涡流不是感应电流，而是一种有别于感应电流的特殊电流．(×)[后思考]垂直金属圆盘的一个匀强磁场在逐渐变化，金属圆盘上能否产生感应电流，如何寻找其闭合回路？【提示】有感应电流，变化磁场在圆盘上产生了涡流，可以将圆盘看成由一个个圆环构成的，每个圆环相当于一个回路．[合作探讨]探讨1：在哪些情况下可以产生涡流？【提示】①把金属块放在变化的磁场中．②让块状金属进出磁场或在非匀强磁场中运动．探讨2：涡流发生时，伴随着哪些能量发生转化？【提示】其他形式的能转化为电能，最终转化为内能．[核心点击]1．涡流的产生涡流实际上是一种特殊的电磁感应现象，当导体处在变化的磁场中，或者导体在非匀强磁场中运动时，导体内部可以等效成许许多多的闭合电路，当穿过这些闭合电路的磁通量变化时，在导体内部的这些闭合电路中将产生感应电流，即导体内部产生了涡流．2．涡流的特点当电流在金属块内自成闭合回路(产生涡流)时，由于整块金属的电阻很小，涡流往往很强，根据公式P＝I2R知，热功率的大小与电流的平方成正比，故金属块的发热功率很大．3．能量转化伴随着涡流现象，其他形式的能转化成电能，最终在金属块中转化为内能．如果金属块放在了变化的磁场中，则磁场能转化为电能，最终转化为内能；如果是金属块进出磁场或在非匀强磁场中运动，则由于克服安培力做功，金属块的机械能转化为电能，最终转化为内能．1．如图1-7-1所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中(环平面与磁场始终保持垂直)经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界．若不计空气阻力，则()图1-7-1A．圆环向右穿过磁场后，还能摆至原来的高度B．在进入和离开磁场时，圆环中均有感应电流C．圆环进入磁场后，离最低点越近速度越大，感应电流也越大D．圆环最终将静止在最低点【解析】在圆环进入和穿出磁场的过程中环中磁通量发生变化，有感应电流产生，即圆环的机械能向电能转化，其机械能越来越小，上升的高度越来越低，A项错误，B项正确；但在环完全进入磁场后，不再产生感应电流，C项错误；最终圆环将不能摆出磁场，从此再无机械能向电能转化，其摆动的幅度不再变化，D项错误．【答案】 B2．(2016·临沂高二检测)如图1-7-2所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况()【导学号：90270041】图1-7-2A．都做匀速运动B．铁球、铝球都做减速运动C．铁球做加速运动，铝球做减速运动D．铝球、木球做匀速运动【解析】铁球靠近磁铁时被磁化，与磁铁之间产生相互吸引的作用力，故铁球将加速运动；铝球向磁铁靠近时，穿过它的磁通量发生变化，因此在其内部产生涡流，涡流产生的感应磁场对原磁场的变化起阻碍作用，所以铝球向磁铁运动时会受阻碍而减速；木球为非金属，既不能被磁化，也不产生涡流现象，所以磁铁对木球不产生力的作用，木球将做匀速运动．综上所述，C项正确．【答案】 C涡流现象的分析方法1．涡流是整块导体中发生的电磁感应现象，分析涡流一般运用楞次定律和法拉第电磁感应定律．2．导体内部可以等效为许多闭合电路．3．导体内部发热的原理是电流的热效应．涡流现象的应用与防止[先填空]1．涡流的应用(1)电磁灶：电磁灶是涡流现象在生活中的应用，采用了磁场感应涡流的加热原理．(2)感应加热：在感应炉中，有产生高频电流的大功率电源和产生交变磁场的线圈，其工作原理也是涡流加热．(3)涡流制动：当导体在磁场中运动时，会在导体中激起涡流，涡流与磁场相互作用产生一个动态阻尼力，从而提供制动力矩阻碍导体的运动．(4)涡流探测：通有交变电流的探测线圈，产生交变磁场，当靠近金属物时，在金属物中激起涡流，隐蔽金属物的等效电阻、电感也会反射到探测线圈中，改变通过探测线圈电流的大小和相位，从而探知金属物．2．涡流的防止(1)原理：缩小导体的体积，增大材料的电阻率．(2)事例：电机和变压器的铁芯用硅钢片叠压而成．(3)目的：减少电能损失．[再判断]1．变压器硅钢片叠成铁芯是利用涡流现象．(×)2．金属探测器是利用涡流现象．(√)3．电表线圈用铝框做线圈骨架不是利用涡流现象．(×)[后思考]在感应加热中，是使用高频交流电源好，还是使用低频交流电源好？为什么？【提示】使用高频电源好，感应加热就是利用感应电流产生的热量，感应电流适当大些较好，当使用高频交流电源时，它产生高频变化的磁场，磁场中导体内的磁通量变化非常迅速，产生较大的感应电动势和感应电流，加热效果会更好．[合作探讨]如图1-7-3所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水，给线圈通入变化的电流，一段时间后，一个容器中水温升高．请探究以下几个问题：图1-7-3探讨1：线圈通入电流在本题中的作用是什么？【提示】电流磁效应．探讨2：线圈通入变化的电流后，小铁锅和玻璃杯中的水哪个水温升高？为什么？【提示】小铁锅中的水．通入变化的电流，所产生的磁场发生变化，铁锅是导体，在其内产生涡流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温．[核心点击]1．电磁阻尼闭合回路的部分导体在做切割磁感线运动产生感应电流时，导体在磁场中就要受到磁场力的作用，根据楞次定律，磁场力总是阻碍导体的运动，于是产生电磁阻尼．2．电磁驱动如果磁场相对于导体运动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来．3．电磁阻尼与电磁驱动的比较3．下列应用与涡流无关的是( ) A ．家用电磁炉 B ．家用微波炉 C ．真空冶炼炉D ．探雷器【解析】 家用电磁炉和真空冶炼炉利用涡流的热效应工作，探雷器利用涡流的磁效应工作，而微波炉利用高频电磁波工作．【答案】 B4．高频感应炉是用来熔化金属对其进行冶炼的，如图1-7-4所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被炼金属中，因此适用于冶炼特种金属．该炉的加热原理是( )【导学号：90270042】图1-7-4A ．利用线圈中电流产生的焦耳热B ．利用线圈中电流产生的磁场C ．利用交变电流的交变磁场在炉内金属中产生的涡流D ．给线圈通电的同时，给炉内金属也通了电【解析】交变电流产生的交变磁场在炉内金属截面上引起磁通量变化，使金属内部出现感应电流，因金属的电阻很小，所以感应电流很强．它在金属内自成回路时，形成旋涡状的电流，即涡流．涡流产生大量的焦耳热使炉内温度升高，金属熔化．【答案】 C5.(多选)如图1-7-5所示，蹄形磁铁和矩形线圈均可绕竖直轴OO′转动．从上向下看，当磁铁逆时针转动时()图1-7-5A．线圈将逆时针转动，转速与磁铁相同B．线圈将逆时针转动，转速比磁铁小C．线圈转动时将产生感应电流D．线圈转动时感应电流的方向始终是abcda【解析】当磁铁逆时针转动时，相当于磁铁不动而线圈顺时针旋转切割磁感线，线圈中产生感应电流，故C正确；当线圈相对磁铁转过90°时电流方向不再是abcda，D错误；由楞次定律的推广含义可知，线圈将与磁铁同向转动，但转动的角速度一定小于磁铁转动的角速度，如两者的角速度相同，磁感线与线圈处于相对静止状态，线圈不切割磁感线，无感应电流产生，故A错误，B 正确．【答案】BC对电磁阻尼和电磁驱动的理解1．电磁阻尼是感应电流所受的安培力对导体做负功，阻碍导体运动；而电磁驱动是感应电流所受的安培力对导体做正功，推动导体的运动．2．在两种情况下，安培力均是阻碍导体与磁场之间的相对运动．3．在电磁驱动中，主动部分的速度(或角速度)大于被动部分的速度(或角速度)．4．电磁阻尼和电磁驱动都是电磁感应现象，均可以根据楞次定律和左手定则分析导体的受力情况．。

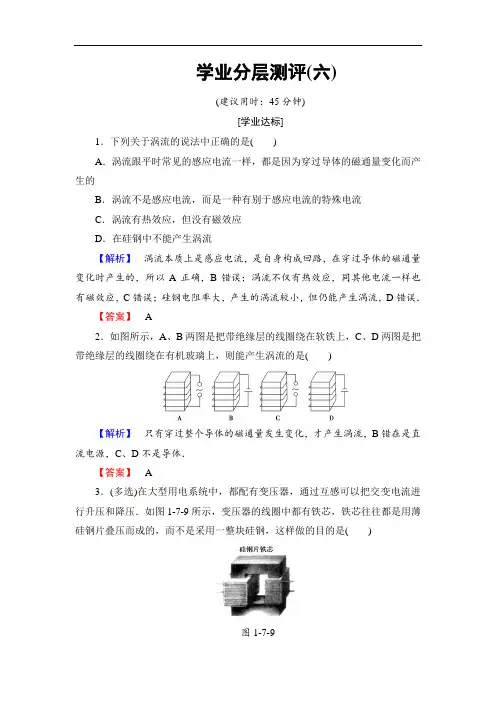

学业分层测评(六)(建议用时：45分钟)[学业达标]1．下列关于涡流的说法中正确的是()A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流【解析】涡流本质上是感应电流，是自身构成回路，在穿过导体的磁通量变化时产生的，所以A正确，B错误；涡流不仅有热效应，同其他电流一样也有磁效应，C错误；硅钢电阻率大，产生的涡流较小，但仍能产生涡流，D错误．【答案】 A2．如图所示，A、B两图是把带绝缘层的线圈绕在软铁上，C、D两图是把带绝缘层的线圈绕在有机玻璃上，则能产生涡流的是()【解析】只有穿过整个导体的磁通量发生变化，才产生涡流，B错在是直流电源，C、D不是导体．【答案】 A3．(多选)在大型用电系统中，都配有变压器，通过互感可以把交变电流进行升压和降压．如图1-7-9所示，变压器的线圈中都有铁芯，铁芯往往都是用薄硅钢片叠压而成的，而不是采用一整块硅钢，这样做的目的是()图1-7-9A．硅钢电阻率大，用薄硅钢片叠压成铁芯，使铁芯电阻增大，减少变压器工作时产生的热量B．硅钢电阻率小，用薄硅钢片叠压成铁芯，使铁芯电阻减小，减少变压器工作时产生的热量C．增大涡流发热，提高变压器的效率D．减少涡流发热，提高变压器的效率【解析】硅钢材料的电阻率大，且采用薄硅钢片，增大了铁芯中的电阻，阻断了涡流回路，变压器工作时产生的涡流的发热量大大减少，减少了电能损失，提高了变压器的效率，所以A、D正确．【答案】AD4．(多选)如图1-7-10所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有()图1-7-10A．增加线圈的匝数B．提高交流电源的频率C．将金属杯换为瓷杯D．取走线圈中的铁芯【解析】利用法拉第电磁感应定律和涡电流解题．当接通交流电源时，金属杯处在变化的磁场中产生涡电流发热，使水温升高．要缩短加热时间，需增大涡电流，即增大感应电动势或减小电阻．增加线圈匝数、提高交变电流的频率都是为了增大感应电动势．瓷杯不能产生涡电流，取走铁芯会导致磁性减弱．所以选项A、B正确，选项C、D错误．【答案】AB5．(多选)如图1-7-11所示是电表中的指针和电磁阻尼器，下列说法中正确的是() 【导学号：97192044】图1-7-11A．2是磁铁，在1中产生涡流B．1是磁铁，在2中产生涡流C．该装置的作用是使指针能够转动D．该装置的作用是使指针能很快地稳定【解析】1在2中转动，1中产生涡流，受到安培力作用阻碍指针的转动，故A、D正确．【答案】AD6．如图1-7-12所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()图1-7-12A．先向左，后向右B．先向左，后向右，再向左C．一直向右D．一直向左【解析】根据楞次定律的“阻碍变化”知“来拒去留”，当两磁铁靠近线圈时，线圈要阻碍其靠近，线圈有向右移动的趋势，受木板的摩擦力向左，当磁铁远离时，线圈要阻碍其远离，仍有向右移动的趋势，受木板的摩擦力方向仍是向左的，故选项D正确．【答案】 D7．金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是()A．金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中B．金属探测器探测地雷时，探测器的线圈中产生涡流C．金属探测器探测金属时，被测金属中感应出涡流D．探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同【解析】金属探测器只能探测金属，不能用于食品生产，防止细小的砂石颗粒混入食品中，故A错误；金属探测器探测金属时，被测金属中感应出涡流，故B错误，C正确；探测过程中工作时金属探测器应与被测物体相对运动；相对静止时无法得出探测效果，故D错误．【答案】 C8．如图1-7-13所示，闭合导线环和条形磁铁都可以绕水平的中心轴OO′自由转动，开始时磁铁和圆环都静止在竖直平面内，若条形磁铁突然绕OO′轴，N极向纸里、S极向纸外转动，在此过程中圆环将() 【导学号：97192210】图1-7-13A．产生逆时针方向的感应电流，圆环上端向里、下端向外随磁铁转动B．产生顺时针方向的感应电流，圆环上端向外、下端向里转动C．产生逆时针方向的感应电流，圆环并不转动D．产生顺时针方向的感应电流，圆环并不转动【解析】磁铁转动时，环中穿过环向里的磁通量增加，根据楞次定律，环中产生逆时针方向的感应电流．磁铁转动时，为阻碍磁通量的变化，导线环与磁铁同向转动，所以选项A正确．【答案】 A9．如图1-7-14所示光滑水平绝缘面上有两个金属环静止在平面上，环1竖直、环2水平放置，均处于中间分割线上，在平面中间分割线正上方有一条形磁铁，当磁铁沿中间分割线向右运动时，下列说法正确的是()【导学号：97192045】图1-7-14A．两环都向右运动B．两环都向左运动C．环1静止，环2向右运动D．两环都静止【解析】条形磁铁向右运动时，环1中磁通量保持不变恒为零，无感应电流，保持静止．环2中磁通量变化，根据楞次定律，为阻碍磁通量的变化，感应电流的效果为使环2向右运动．【答案】 C10．(多选)位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线水平穿过，如图1-7-15所示，在此过程中()图1-7-15A．磁铁做匀速直线运动B．磁铁做减速运动C．小车向右做加速运动D．小车先加速后减速【解析】磁铁水平穿入螺线管时，管中将产生感应电流，由楞次定律的扩展含义知产生的相互作用力阻碍磁铁的运动．同理，磁铁穿出时，由楞次定律的扩展含义知产生的相互作用力阻碍磁铁的运动，故整个过程中，磁铁做减速运动，选项B正确；而对于小车上的螺线管来说，在此过程中，螺线管受到的安培力都水平向右，这个安培力使小车向右运动，且一直做加速运动，C正确．【答案】BC[能力提升]11．如图1-7-16所示，将一根带有绝缘漆的金属导线按如图所示方式缠绕在一铁块上，线圈中通入变化的电流时，下列说法正确的是()图1-7-16A ．铁块中会产生感应电流B ．铁块中不会产生感应电流C ．铁块电阻很大，会产生很弱的感应电流D ．铁块换为塑料块的话，一定会产生感应电流【解析】 由于上下各一半的线圈中电流方向相反、磁场方向相反，合磁场为零，磁通量不变化，也就不会产生感应电流，B 对，A 、C 、D 错．【答案】 B12．光滑曲面与竖直平面的交线是抛物线，如图1-7-17所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )图1-7-17A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2【解析】 金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，整个过程中减少的机械能全部转化为内能，即Q ＝mg (b －a )＋12m v 2，所以D 项正确．【答案】 D13．如图1-7-18所示，通有恒定电流的螺线管竖直放置，一铜环R沿螺线管的轴线加速下落，在下落过程中，环面始终保持水平．铜环先后经过轴上1、2、3位置时的加速度分别为a1、a2、a3.位置2处于螺线管的中心，位置1、3与位置2等距，则下列关系错误的是() 【导学号：97192046】图1-7-18A．a1<a2＝g B．a3<a1<gC．a1＝a3<a2D．a3<a1<a2【解析】铜环下落过程中经位置1附近时，穿过铜环的磁通量增加，铜环中产生感应电流，根据楞次定律，铜环会受到向上的安培力作用，阻碍铜环下落，所以a1<g.铜环经位置2附近时，由于螺线管中部的磁场是匀强磁场，穿过铜环的磁通量不变，铜环中无感应电流产生，铜环不受安培力作用，只受一个重力，所以a2＝g.铜环经位置3附近时，穿过铜环的磁通量减少，也产生感应电流，同理，根据楞次定律，铜环也受到向上的安培力作用，阻碍铜环下落，所以a3<g.但由于铜环下落过程中的速度逐渐增大，即v3>v2>v1，因此在位置1和3附近使环中发生同样大小的磁通量变化所需的时间间隔Δt1>Δt3，可见在位置3附近穿过铜环的磁通量变化率大，环中产生的感应电动势和感应电流大，因位置1和3处于两端对称的两个位置上，环中感应电流在位置3受的安培力大，即电磁阻尼大，所以有a3<a1，选项A、B、D正确．故选C.【答案】 C14．如图1-7-19所示，质量为m＝100 g的铝环，用细线悬挂起来，环中央距地面高度h＝0.8 m，有一质量为M＝200 g的小磁铁(长度可忽略)以10 m/s的水平速度射入并穿过铝环，落地点距铝环原位置的水平距离为3.6 m，则磁铁与铝环发生相互作用时(小磁铁穿过铝环后的运动看做平抛运动)图1-7-19(1)铝环向哪边偏斜？(2)若铝环在磁铁穿过后速度为2 m/s，在磁铁穿过铝环的整个过程中，环中产生了多少电能？(g取10 m/s2)【解析】(1)由楞次定律可知，当小磁铁向右运动时，铝环向右偏斜(阻碍相对运动)．(2)由磁铁穿过铝环飞行的水平距离可求出穿过后的速度v＝3.62hgm/s＝9m/s由能量守恒可得W电＝12M v2－12M v2－12m v′2＝1.7 J.【答案】(1)铝环向右偏斜(2)1.7 J。

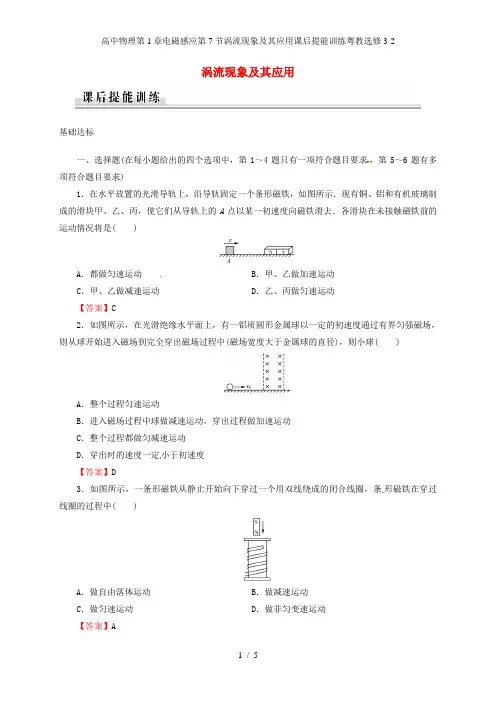

涡流现象及其应用基础达标一、选择题(在每小题给出的四个选项中，第1～4题只有一项符合题目要求，第5～6题有多项符合题目要求)1．在水平放置的光滑导轨上，沿导轨固定一个条形磁铁，如图所示．现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的A点以某一初速度向磁铁滑去．各滑块在未接触磁铁前的运动情况将是( )A．都做匀速运动B．甲、乙做加速运动C．甲、乙做减速运动D．乙、丙做匀速运动【答案】C2．如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，则小球( )A．整个过程匀速运动B．进入磁场过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度【答案】D3．如图所示，一条形磁铁从静止开始向下穿过一个用双线绕成的闭合线圈，条形磁铁在穿过线圈的过程中( )A．做自由落体运动B．做减速运动C．做匀速运动D．做非匀变速运动【答案】A4．关于涡流现象及其应用的说法，正确的是( )A．电磁炉应用涡流发热B．由恒定直流电可以产生涡流C．生产和生活中的涡流总是有益的D．产生涡流时，热能转化为电能【答案】A【解析】涡流实际是电磁感应现象，恒定电流磁场恒定，不能产生涡流；涡流有时有益，但更多时候需要防止，因为会不可避免地消耗电能；涡流有电能的热效应，即电能转化为热能．5．一根磁化的钢棒以速度v射入水平放置的固定的铜管内，v的方向沿管中心轴，不计钢棒的重力和空气阻力，则在入射过程中( )A．铜管的内能增加B．钢棒的速率减小C．钢棒的速率不变D．钢棒的速率增大【答案】AB6．如图所示是电表中的指针和电磁阻尼器，下列说法中正确的是( )A．2是磁铁，在1中产生涡流B．1是磁铁，在2中产生涡流C．该装置的作用是使指针能够转动D．该装置的作用是使指针能很快地稳定【答案】AD【解析】显然2是磁铁，1切割磁感线，A正确，B错误；产生涡流阻碍运动，故目的是使指针快速稳定．二、非选择题7．电阻为R的矩形线圈abcd，边长ab＝L，ad＝h，质量为m，自某一高度自由下落，通过一匀强磁场．磁场的方向垂直纸面向里，磁场区域的宽度为h，如图所示．如果线圈恰好以恒定速度通过磁场，问导线中产生的焦耳热等于多少？【答案】2mgh【解析】方法一：直接用定义．设恒定速度为v，则产生焦耳热的时间t＝2hv，I＝BLvR，mg＝BIL，所以Q＝I2Rt＝BIL·2h＝2mgh.方法二：用“功”衡量“能”．导线中产生的焦耳热等于线圈克服安培力所做的功，即Q＝|W安|＝BIL·2h＝2mgh.方法三：用“能”衡量“能”．导线中产生的焦耳热等于线圈减少的重力势能，即Q＝ΔE p减＝2mgh.8．如图所示，质量m＝100 g的铝环，用细线悬挂起来，环中央距地面高度h＝0.8 m，有一质量M＝200 g的小磁铁(长度可忽略)，以10 m/s的水平速度射入并穿过铝环，落地点距铝环原位置的水平距离为3.6 m，则磁铁与铝环发生相互作用时(小磁铁穿过铝环后的运动看作平抛运动)：(1)铝环向哪边偏斜？(2)若铝环在磁铁穿过后速度为2 m/s，在磁铁穿过铝环的整个过程中，环中产生了多少电能？(g取10 m/s2)【答案】(1)铝环向右偏(2)1.7 J【解析】(1)由楞次定律可知，当小磁铁向右运动时，铝环向右偏斜(阻碍相对运动)．(2)由能量守恒可得：由磁铁穿过铝环飞行的水平距离可求出磁铁穿过后的速度v＝x2hg＝9 m/s，E电＝12Mv20－12Mv2－12mv′2＝1.7 J.能力提升9．(2016·永康模拟)如图所示为安检门原理图，左边门框中有一通电线圈，右边门框中有一接收线圈．工作过程中某段时间通电线圈中存在顺时针方向均匀增大的电流，则( )A．无金属片通过时，接收线圈中的感应电流方向为顺时针B．无金属片通过时，接收线圈中的感应电流增大C．有金属片通过时，接收线圈中的感应电流方向为顺时针D．有金属片通过时，接收线圈中的感应电流大小发生变化【答案】D【解析】当左侧线圈中通有不断增大的顺时针方向的电流时，知穿过右侧线圈的磁通量向右，且增大，根据楞次定律，右侧线圈中产生逆时针方向的电流，故A错误；通电线圈中存在顺时针方向均匀增大的电流，则通电线圈中的磁通量均匀增大，所以穿过右侧线圈中的磁通量均匀增大，则磁通量的变化率是定值，由法拉第电磁感应定律可知，接收线圈中的感应电流不变，故B错误；结合A的分析可知，即使有金属片通过时，接收线圈中的感应电流方向仍然为逆时针，故C错误；有金属片通过时，则穿过金属片中的磁通量发生变化时，金属片中也会产生感应电流，感应电流的方向与接收线圈中的感应电流的方向相同，所以也会将该空间中的磁场的变化削弱一些，引起接收线圈中的感应电流大小发生变化，故D正确．故选D.10．(多选)如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则下列说法中正确的是( )A．磁铁的振幅不变B．磁铁的振幅减小C．线圈中产生方向不变的电流D．线圈中产生方向变化的电流【答案】BD11．(多选)在光滑水平面上固定一个通电线圈，如图所示，一铝块正由左向右滑动穿过线圈，那么下面正确的判断是( )A．接近线圈时做加速运动，离开时做减速运动B．接近和离开线圈时都做减速运动C．一直在做匀速运动D．在线圈中运动时是匀速的【答案】BD12．电磁炉是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁质锅底，使之形成无数个小涡流，加快锅底分子运动，锅底自身高速发热达到加热食物的目的，其工作原理如图所示．(1)使用微型电脑控制的电磁炉加热时不产生明火、无烟尘、无废气、清洁、安全、高效节能，是现代家庭中理想的灶具．请写出电磁炉在使用中触及到的物理知识(只写两点)：____________________和____________________．(2)在使用电磁炉加热食物时，电磁炉和锅之间的传热方向是：由________传递给________；使用电磁炉加热食物的过程中要消耗________能得到________能．(3)“多宝”牌电磁炉某一款式性能参数如下表所示：型号额定电压额定功率功率调节范围温度调节范围热效率DB16220 V50 Hz1 600 W450 W～1 600 W70 ℃～240 ℃(大于)90%【答案】【答案】(1)电流产生磁场热传递(分子运动加快，内能增加，温度升高)(2)锅电磁炉电内(3)热效率高；功率调节范围大。
