平法标注G解释

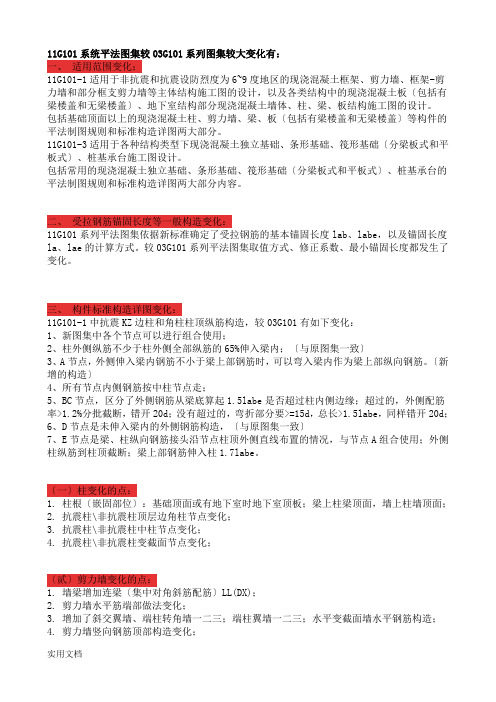

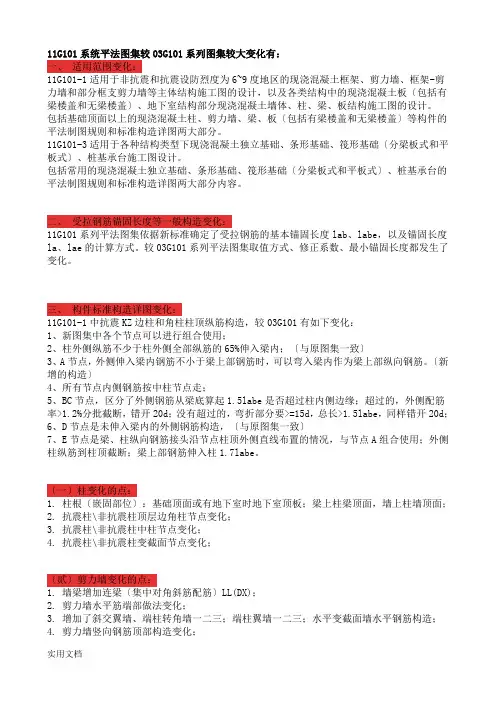

11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板〔包括有梁楼盖和无梁楼盖〕、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板〔包括有梁楼盖和无梁楼盖〕等构件的平法制图规则和标准构造详图两大部分。

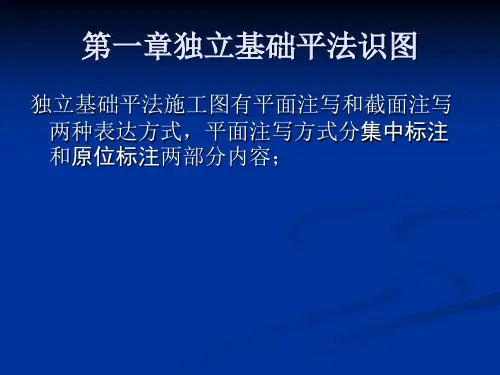

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础〔分梁板式和平板式〕、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础〔分梁板式和平板式〕、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新标准确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；〔与原图集一致〕3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

〔新增的构造〕4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，〔与原图集一致〕7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=8@200]8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

这一段距离是锚固了。

而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。

4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae 和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。

桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。

5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。

其它的内容有相同也有不同的地方，仔细阅读即可。

6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。

钢筋标注中旳含义ＪZL(3B)400*７00 Y １50０*500*３０0是基础主梁,Y后边旳是加腋信息(就是条基旳底)Φ８＠200(4）是Ａ8钢筋旳箍筋，间距２00,４肢箍B2Φ25＋3Φ22； T2Φ16+2Φ1４基础梁旳下部通长筋是２根25旳加上３根2２旳，上部通长筋是2根16旳加上2根14旳Y Φ１6＠200; Φ8@30０是加腋钢筋,就是条基铺底筋，主筋是1６旳间距200,分布筋是８mm旳间距3０0 G２Φ１６；L Φ8@5０0是侧面构造筋，2根16mm旳，拉筋是８ｍm旳间距500 JＣL-4(2Ｂ）600*８00 Φ１0@10０（４） B6Φ25；T6Φ20 N2Φ14４号基础梁 2跨两端悬挑梁截面尺寸60０*80０箍筋为１0个旳4肢箍间距100 梁上部筋６根25旳下部筋6根２0旳梁两侧共配备2根14旳抗扭钢筋肢箍是反映梁里箍筋旳个数旳一种名词,分别有两肢箍、四肢箍等，它们是指梁里面箍筋旳排数。

梁支座就是梁两端或者中间旳支撑，起支撑梁旳作用。

梁支座一般为:墙/柱/梁三种梁旳支座：与梁接触,承受梁传来荷载并承受旳构件。

如:主次梁旳节点,梁与柱旳节点，梁与承重墙旳节点等, 总之就是能支撑梁旳那个“座”。

加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相称于柱子上旳“牛腿”。

目旳是增长梁旳承载能力，或者为了加强梁旳抗震性能。

一种柱子两边旳梁,上部纵筋，左端有原位标注,右端没有，那右端旳纵筋分布是按左端旳来布置,还是按集中标注来布置旳?是这样,这个4根２5旳是代表这个支座顶旳钢筋,也就是说，左右都是很少旳梁,有2面标注旳,浮现旳状况就3种,1是不同轴,1是标高不同,1是断面不同。

井字梁就是不分主次，高度相称旳梁，同位相交,呈井字型。

这种一般用在楼板是正方形或者长宽比不不小于1.5旳矩形楼板,大厅比较多见,梁间距３m左右.由同一平面内互相正交或斜交旳梁所构成旳构造构件。

又称交叉梁或格形梁。

拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用旳钢筋。

钢筋平法标注在图纸中的含义钢筋标注中的含义JZL（3B）400*700 Y 1500*500*300 是基础主梁，Y 后边的是加腋信息（就是条基的底）①8@200⑷是A8钢筋的箍筋，间距200 , 4肢箍B2①25+3①22; T2①16+2①14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y ① 16@200; ① 8@300 是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm 的间距300G2①16;L①8@500是侧面构造筋，2根16mm的，拉筋是8mm 的间距500 JCL-4（2B）600*800 ① 10@100（4）B6 ① 25 ；T6① 20 N2 ① 144 号基础梁2 跨两端悬挑梁截面尺寸600*800 箍筋为10 个的4 肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14 的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。

梁支座就是梁两端或者中间的支撑，起支撑梁的作用。

梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。

如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。

加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。

目的是增加梁的承载能力，或者为了加强梁的抗震性能。

一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4 根25 的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2 面标注的，出现的情况就3 种，1 是不同轴，1 是标高不同， 1 是断面不同。

井字梁就是不分主次，高度相当的梁，同位相交般用在楼板是正方形或者长宽比小于1.5 的矩形楼板,大厅比较多见梁间距3m 左右 . 或格形梁。

要增强整体性，提高抗剪性能，提高抗震性能凝土构件如柱子的竖向钢筋。
