一、梁平法两种标注1.集中标注(1)梁编号类型代号、序号、跨数、有无悬挑代号。
(2)梁截面尺寸当为等截面梁时,用b×h表示;当有悬挑梁且根部和端部的高度不同时,用斜线分隔根部与端部的高度值。
即为b×h1/h2。
(3)梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线(“/”)分隔;当梁箍筋为同一种间距及肢数时,则不需要用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
如φ10@100/200(4),表示直径为10mm的Ⅰ级钢筋,加密区间距为100mm,非加密区间距为200mm,均为四肢箍。
2、原位标注(1)梁支座上部梁支座上部纵筋数量、等级和规格,写在梁上方,且靠近支座。
当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如:6φ25 4/2:上一排纵筋为4φ25,下一排纵筋为2φ25。
同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
中间支座两边的上部纵筋不同时,须在支座两边分别标注;相同时,可仅在支座的一边标注配筋值,另一边省去不注。
(2)梁下部梁下部纵筋数量、等级和规格,写在梁下方,且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。
当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如:6φ25 2/4:上一排纵筋为2φ25,下一排纵筋为4φ25。
全部伸入支座;同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。
6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。
二、柱平法柱平法施工图有两种表示方法,一种是列表注写式,也就是用柱平面图,再用表格式配合来表示柱钢筋的各项信息;另一种是截面注写式,也就是直接在柱平面图上,在柱的截面表示该类柱钢筋的各项信息。
一、梁平法两种标注1.集中标注(1)梁编号类型代号、序号、跨数、有无悬挑代号。
(2)梁截面尺寸当为等截面梁时,用b×h表示;当有悬挑梁且根部和端部的高度不同时,用斜线分隔根部与端部的高度值。
即为b×h1/h2。
(3)梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线(“/”)分隔;当梁箍筋为同一种间距及肢数时,则不需要用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
如φ10@100/200(4),表示直径为10mm的Ⅰ级钢筋,加密区间距为100mm,非加密区间距为200mm,均为四肢箍。
2、原位标注(1)梁支座上部梁支座上部纵筋数量、等级和规格,写在梁上方,且靠近支座。
当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如:6φ25 4/2:上一排纵筋为4φ25,下一排纵筋为2φ25。
同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
中间支座两边的上部纵筋不同时,须在支座两边分别标注;相同时,可仅在支座的一边标注配筋值,另一边省去不注。
(2)梁下部梁下部纵筋数量、等级和规格,写在梁下方,且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。
当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如:6φ25 2/4:上一排纵筋为2φ25,下一排纵筋为4φ25。
全部伸入支座;同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。
6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。
二、柱平法柱平法施工图有两种表示方法,一种是列表注写式,也就是用柱平面图,再用表格式配合来表示柱钢筋的各项信息;另一种是截面注写式,也就是直接在柱平面图上,在柱的截面表示该类柱钢筋的各项信息。
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
9-2-10 混凝土结构平法施工图建筑结构施工图平面整体设计方法(平法),对我国传统混凝土结构施工图的设计表示方法作了重大改革,既简化了施工图,又统一了表示方法,以确保设计与施工质量。
本节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(OOG101)编写的。
9-2-10-1 一般规定1.按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑,尚需增加模板、开洞和预埋件等平面图。
只有在特殊情况下,才需增加剖面配筋图。
2.按平法设计绘制结构施工图时,必须根据具体工程设计,按照各类构件的平法制图规则,在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3.在平法施工图上表示各构件尺寸和配筋的方式,分为平面注写方式、列表注写方式和截面注写方式等三种。
4.在平法施工图上,应将所有构件进行编号,编号中含有类型代号和序号等。
其中,类型代号应与标准构造详图上所注类型代号一致,使两者结合构成完整的结构设计图。
5.在平法施工图上,应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6.为了确保施工人员准确无误地按平法施工图进行施工,在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号,以免图集升版后在施工中用错版本。
9-2-10-2 梁平法施工图1.梁平法施工图是在梁平面布置图上,通常采用平面注写方式表达。
对于轴线未居中的梁应标注其偏心定位尺寸(贴柱边的梁可不注)。
2.平面标注方式,系在梁平面布置图上分别在不同编号的梁中各选一根表达。
平面注写分为集中标注与原位标注两类(图9-44)。
集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注。
施工时,原位标注取值优先。
图9-44 梁平面注写方式示例3.梁集中标注的内容有四项必注值及一项选注值(集中标注可以从梁的任意一跨引出),规定如下:(1)梁编号为必注值,由梁类型代号、序号、跨数及有无悬挑代号组成。

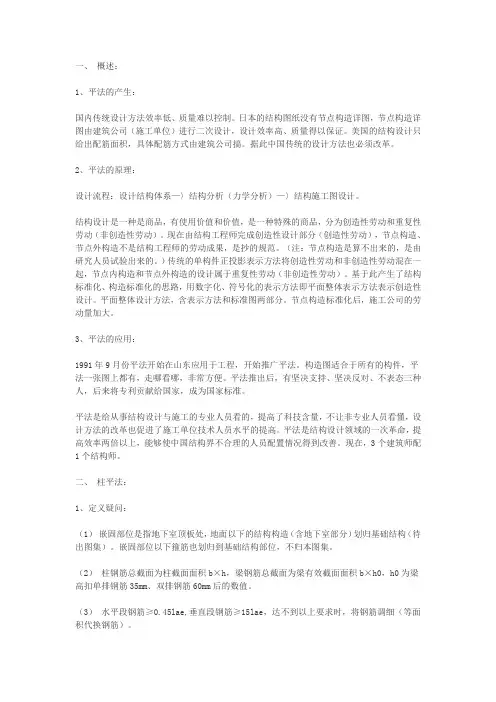

一、概述:1、平法的产生:国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图,节点构造详图由建筑公司(施工单位)进行二次设计,设计效率高、质量得以保证。
美国的结构设计只给出配筋面积,具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理:设计流程:设计结构体系—〉结构分析(力学分析)—〉结构施工图设计。
结构设计是一种是商品,有使用价值和价值,是一种特殊的商品,分为创造性劳动和重复性劳动(非创造性劳动)。
现在由结构工程师完成创造性设计部分(创造性劳动),节点构造、节点外构造不是结构工程师的劳动成果,是抄的规范。
(注:节点构造是算不出来的,是由研究人员试验出来的。
)传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起,节点内构造和节点外构造的设计属于重复性劳动(非创造性劳动)。
基于此产生了结构标准化、构造标准化的思路,用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法,含表示方法和标准图两部分。
节点构造标准化后,施工公司的劳动量加大。
3、平法的应用:1991年9月份平法开始在山东应用于工程,开始推广平法。
构造图适合于所有的构件,平法一张图上都有,走哪看哪,非常方便。
平法推出后,有坚决支持、坚决反对、不表态三种人,后来将专利贡献给国家,成为国家标准。
平法是给从事结构设计与施工的专业人员看的,提高了科技含量,不让非专业人员看懂,设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命,提高效率两倍以上,能够使中国结构界不合理的人员配置情况得到改善。
现在,3个建筑师配1个结构师。
二、柱平法:1、定义疑问:(1)嵌固部位是指地下室顶板处,地面以下的结构构造(含地下室部分)划归基础结构(待出图集)。
嵌固部位以下箍筋也划归到基础结构部位,不归本图集。
(2)柱钢筋总截面为柱截面面积b×h,梁钢筋总截面为梁有效截面面积b×h0,h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

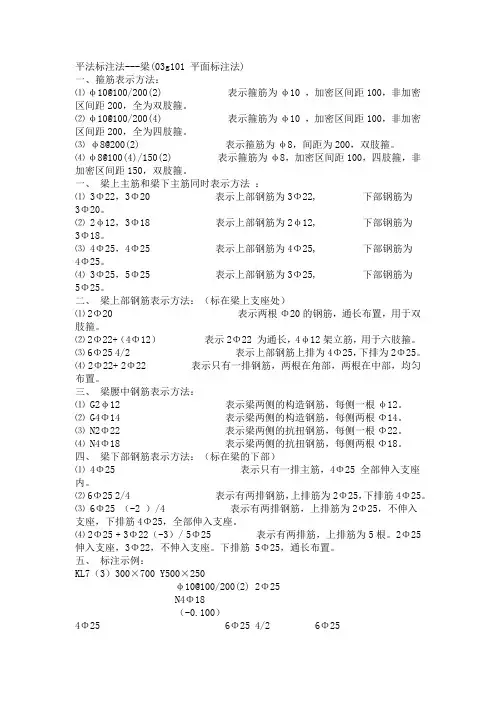

平法标注法---梁(03g101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
平法标注方式方法标注的种类解释集中标注和原位标注的区别平法识图的认识及总结?本学期了解一些关于平法识图的知识,并发现了其应用的广泛性。
通过老师的讲解和平法图解的了解学习,进一步知晓了建筑构件中一些钢筋的配置以及布置方法,进一步了解了有关建筑识图的知识。
混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用,这样才能真正领悟平法的真正内涵。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
?一、梁平法两种标注:?1.集中标注?(1)梁编号:类型代号、序号、跨数、有无悬挑代号。
??(2)梁截面尺寸。
当为等截面梁时,?用b×h表示;?当有悬挑梁且根部和端部的高?度不同时,用斜线分隔根部与端部的高度值。
即为b×h1/h2。
?(3)梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线(“/”)分隔;当梁箍筋为同一种间距及肢数时,则不需要用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
?如φ10@100/200(4),表示直径为10mm的Ⅰ级钢筋,加密区间距为100mm,非加密区间距为200mm,均为四肢箍。
?2、原位标注?(1)梁支座上部纵筋数量、等级和规格,写在梁上方,且靠近支座。
??当上部纵筋多于一排时,?用斜线“/”将各排纵筋自上而下分开。
?如:6φ25?4/2:上一排纵筋为4φ25,?下一排纵筋为2φ25。
??同排纵筋有两种直径时,?用加号“+”将两种直径的纵筋相连,?注写时将角部纵筋写在前面。
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板(一)、概念。
以粱为支座的楼面和屋面板。
如图:(二)、标注。
有梁楼盖板平法标注,系在楼面板和屋面板布置图上,采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则(1)、板结构平面坐标方向1)当两向轴网正交时,图面从左至右为X向,从下至上为Y向;2)当轴网转折时,局部坐标方向顺轴网转折角度做相应转折;3)当轴网向心布置时,切向为X向,径向为Y向;(2)、板块编号(3)、板厚注写。
①板厚注写为h=xxx(为垂直于板面的厚度),当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx,当设计已在图注中统一标明板厚时,此项可不注。
②集中标注处标明板厚,如:h=120,图名处标注板厚,如:12.000-21.000板平面布置图h=120。
(4)、板贯通纵筋。
①、贯通筋前用B代表下部,以T代表上部,B&T代表下部与上部;②、X向贯通纵筋以X打头,Y向贯通纵筋以Y打头,两向贯通纵筋配置相同时以X&Y打头;格式为:B:XΦxx@xxx;YΦxx@xxxT:XΦxx@xxx;YΦxx@xxx③、当为单向板时,另一向贯通的分布筋可不必注写,而在图中统一注明。
④、当在某些板内配置有构造钢筋时,则X向以Xc,Y向以Yc打头注写,例如:XB h=150/100 B:Xc&YcΦ8@200);⑤、当Y向采用放射配筋时,设计者应注明配筋间距的度量位置;⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时,表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××,如图:示例解读:表示5号楼面板,板厚110,板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢,且两种直径的钢筋隔一布一,两种直径钢筋之间间距100。
平法标注法---梁(03g101 平面标注法)
一、箍筋表示方法:
⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:
⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)
⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:
⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)
⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋5Φ25,通长布置。
五、标注示例:
KL7(3)300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
(-0.100)
4Φ256Φ25 4/26Φ25
4/2 6Φ25 4/24Φ25
□———————————□———————□———————————□
4Φ252Φ25
4Φ25
300×700
N4φ10
KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。
Y500×250表示梁下加腋,宽500,高250。
