平法表示法

（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。

集中标注——表达梁的通用数值。

原位标注——表达梁的特殊数值。

当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。

1）集中标注集中标注的形式如图附.2.10◆所示。

①梁截面标准规则。

当梁为等截面时，用b×h表示。

当为加腋梁时用b×h Y c1×c2表示，其中c1为腋长，c2为腋高（下图）。

当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。

集中注写的形式KL-1(3)300×600 —梁编号（跨数）截面宽×高。

φ8@100/200(2) —箍筋直径、加密区间距/非加密区间距（箍筋肢数）。

2Φ25 ——通长筋根数、直径。

G2φ12 ——构造钢筋根数、直径。

（-0.05）——梁顶标高与结构层标高的差值，负号表示低于结构层标高。

②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。

当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。

例如13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。

又如13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。

③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。

例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。

若梁上部仅有架立筋无通长钢筋，则全部写入括号内。

当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。

图附.2.11表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。

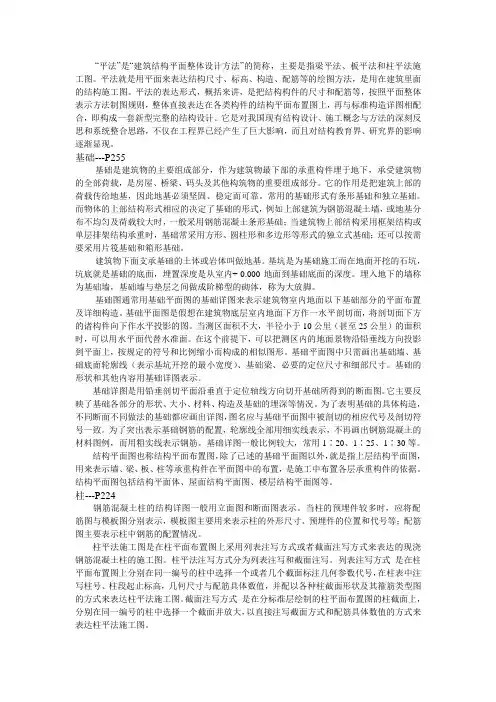

“平法”是“建筑结构平面整体设计方法”的简称，主要是指梁平法、板平法和柱平法施工图。

平法就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面的结构施工图。

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

它是对我国现有结构设计、施工概念与方法的深刻反思和系统整合思路，不仅在工程界已经产生了巨大影响，而且对结构教育界、研究界的影响逐渐显现。

基础---P255基础是建筑物的主要组成部分，作为建筑物最下部的承重构件埋于地下，承受建筑物的全部荷载，是房屋、桥梁、码头及其他构筑物的重要组成部分。

它的作用是把建筑上部的荷载传给地基，因此地基必须坚固、稳定而可靠。

常用的基础形式有条形基础和独立基础。

而物体的上部结构形式相应的决定了基础的形式，例如上部建筑为钢筋混凝土墙，或地基分布不均匀及荷载较大时，一般采用钢筋混凝土条形基础；当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础；还可以按需要采用片筏基础和箱形基础。

建筑物下面支承基础的土体或岩体叫做地基。

基坑是为基础施工而在地面开挖的石坑，坑底就是基础的底面，埋置深度是从室内+-0.000地面到基础底面的深度。

埋入地下的墙称为基础墙，基础墙与垫层之间做成阶梯型的砌体，称为大放脚。

基础图通常用基础平面图的基础详图来表示建筑物室内地面以下基础部分的平面布置及详细构造。

基础平面图是假想在建筑物底层室内地面下方作一水平剖切面，将剖切面下方的诸构件向下作水平投影的图。

当测区面积不大，半径小于10公里（甚至25公里）的面积时，可以用水平面代替水准面。

在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形。

基础平面图中只需画出基础墙、基础底面轮廓线（表示基坑开挖的最小宽度）、基础梁、必要的定位尺寸和细部尺寸。

上海济光职业技术学院毕业实践报告（论文）建筑结构平法施工图的平面整体表示方法姓名：方利祥建筑结构平法施工图的平面整体表示方法前言设计是工程建设的核心与灵魂，图纸则是其重要的表达方式。

设计图纸的水平与质量的高低，直接关系到工程项目的优劣。

然而，设计只是纸面上的想象与构思，必须经过施工阶段才能真正地形成实际上的建筑物。

因此，要使建筑工程达到高水平，设计方与施工方互相协调、密切配合是关键。

要达到建筑工程的高水平，即建筑施工高速度、高质量、高效益和低消耗的要求，优秀、科学的设计施工图将会起到决定性的作用。

平法施工图是一种符合中国国情、技术先进、与国际接轨的优秀、科学的施工图。

采用平法施工图，可以实现设计方与施工方的识图同步，减少施工单位与设计单位在识图问题上的沟通，既节省时间提高效率，又减少失误增加安全系数，施工企业可全面提高施工水平，取得可观的经济效益和社会效益。

本人在实习过程中多次进行梁、板、柱的配筋的核对工作，因此接触到大量的平法施工图，对梁、板、柱平法施工图的中各信息的表示有一定的认知；且后期进行梁、板、柱平法施工图的绘制，既在平法施工图上注写梁、板、柱的编号、尺寸、配筋等信息，对平法施工图中各种信息标注以及绘制规范有所领悟。

固查阅资料写下此篇报告，以总结本人在实习过程中对平法施工图中各信息的表示方法的学习成果。

建筑结构平法施工图的平面整体表示方法目录前言一、平法施工图概述1.1 平法施工图表示方法的概念和产生1.2 平法施工图表示方法与传统表示方法的区别和发展历程1.3 平法施工图基本内容二、平法施工图中梁的平面表示法2.1平面注写方式2.2截面注写方式三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法3.2 无梁楼盖板的平面表示法四、平法施工图中柱的平面表示法4.1 列表注写方式4.2 截面注写方式五、心得体会谢词参考文献一、平法施工图概述1.1 平法施工图表示方法的概念和产生平法就是用平面来表达结构尺寸、标高、配筋、构造等的绘图方法，是用在建筑里面的结构施工图。

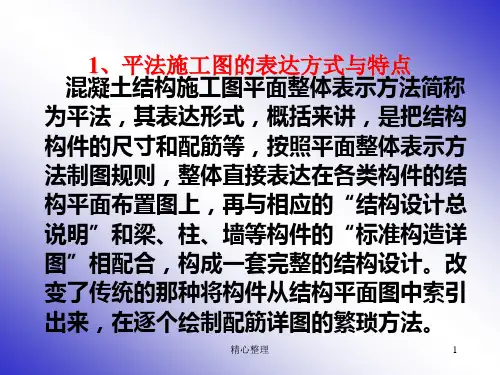

平面整体表示法的制图规则简介平面整体表示法简称平法，这种所谓“平法”的表达方式，是将结构构件的尺寸和配筋，按照平面整体表示法的制图规则，直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。

改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。

现在采用的图集为《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101），由中国建筑标准设计研究院编制。

现在梁、柱、剪力墙、楼梯等结构构件皆可用平面整体表示法来表示。

下面以梁为例来简要介绍。

1.梁平面整体配筋图的表示方法梁的平面注写包括集中标注和原位标注。

（1）集中标注集中标注表示梁的通用数值，可以从梁的任何一跨引出。

集中标注的内容有五项必注值及一项选注值，必注值为：1）梁的编号；2）截面尺寸；3）梁箍筋；4）梁上部贯通筋或架立筋，梁下部贯通筋；5）梁侧面纵向构造钢筋或受扭钢筋。

梁顶面标高高差为选注值，当梁顶面与楼层结构标高有高差时则注写。

（2）原位标注原位标注表示梁的特殊值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

原位标注有如下规定：1）梁上部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。

2）梁下部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。

3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋写在前面。

下面以梁为例，简单介绍“平法”中平面注写方式的表达方法，图3-11为梁配筋平面图例。

关于“平法”中其他构件及其他表达方法，请参阅有关图集。

图3 -12是用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图（为简化起见，图中只画出立面图和断面图）。

从该图可以了解该梁的支承情况、跨度、断面尺寸，以及各部分钢筋的配置状况。

此图可用梁平面整体表示法绘出，如图3 -13所示，梁的平面注写包括集中标注和原位标注两部分。

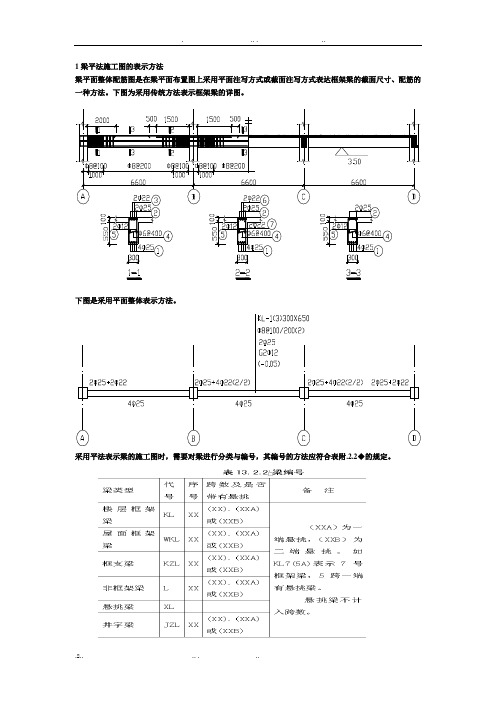

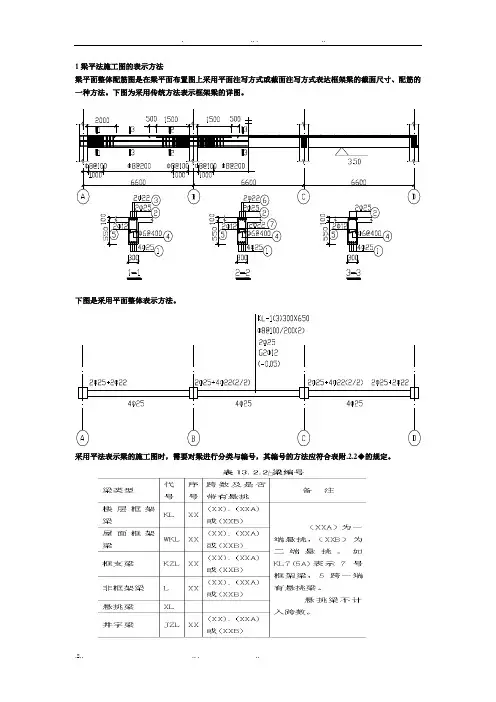

1梁平法施工图的表示方法梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。

下图为采用传统方法表示框架梁的详图。

下图是采用平面整体表示方法。

采用平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表附.2.2◆的规定。

（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。

集中标注——表达梁的通用数值。

原位标注——表达梁的特殊数值。

当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。

1）集中标注集中标注的形式如图附.2.10◆所示。

①梁截面标准规则。

当梁为等截面时，用b×h表示。

当为加腋梁时用b×h Y c1×c2表示，其中c1为腋长，c2为腋高（下图）。

当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。

集中注写的形式KL-1(3)300×600 —梁编号（跨数）截面宽×高。

φ8100/200(2) —箍筋直径、加密区间距/非加密区间距（箍筋肢数）。

2Φ25 ——通长筋根数、直径。

G2φ12 ——构造钢筋根数、直径。

（-0.05）——梁顶标高与结构层标高的差值，负号表示低于结构层标高。

②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。

当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。

例如13φ8150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。

又如13φ8150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。

③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。

平面整体表示方法（平法）专题讲座笔记（一）一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在，3个建筑师配1个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
