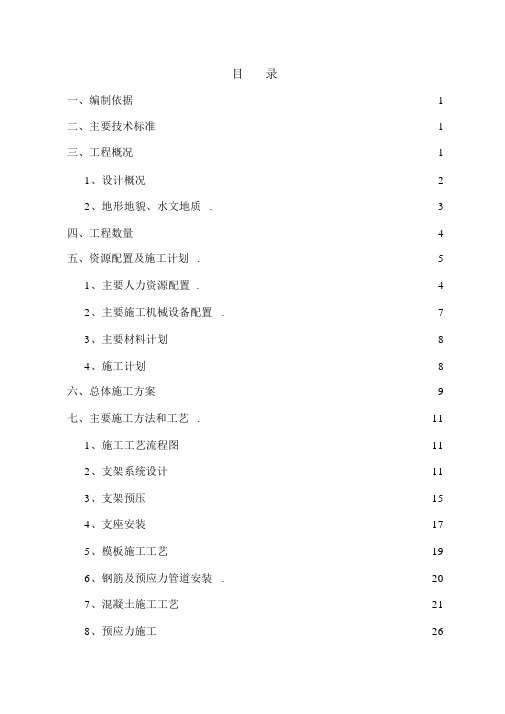

目录
一、编制依据 (1)
二、主要技术标准 (1)
三、工程概况 (1)
1、设计概况 (2)
2、地形地貌、水文地质 (3)
四、工程数量 (4)
五、资源配置及施工计划 (5)
1、主要人力资源配置 (4)
2、主要施工机械设备配置 (7)
3、主要材料计划 (8)
4、施工计划 (8)
六、总体施工方案 (9)
七、主要施工方法和工艺 (11)
1、施工工艺流程图 (11)
2、支架系统设计 (11)
3、支架预压 (15)
4、支座安装 (17)
5、模板施工工艺 (19)
6、钢筋及预应力管道安装 (20)
7、混凝土施工工艺 (21)
8、预应力施工 (26)
9、封端 (30)
10、模板拆除、落架 (31)
八、质量保证措施 (31)
1、质量目标 (31)
2、质量保证体系 (31)
3、质量管理组织机构 (32)
4、保证工程质量的主要技术措施 (32)
九、安全保证措施 (36)
1、安全目标 (36)
2、安全保证体系 (36)
3、安全管理制度 (38)
4、安全生产保证措施 (38)
十、环境保护措施 (41)
1、环境保护目标 (41)
2、环境保护体系 (41)
3、环境保护措施 (41)
无砟轨道后张法预应力混凝土简支箱梁施工组织设计
一、编制依据
1、《铁路混凝土工程施工质量验收标准》（TB10424-2010）；
2、《铁路混凝土梁支架法现浇施工技术规程》（TB10110-2011）；
3、《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）；
4、《铁路桥涵工程施工质量验收标准》（TB10415-2003）；
5、《铁路工程施工组织设计规范》（Q/CR9004-2015）；
6、《铁路桥涵工程施工安全技术规程》（TB10303-2009）；
7、《铁路混凝土工程施工技术指南》（铁建设…2010‟241号）；
8、国家有关法律、法规和铁路总公司、陕西省的相关规章制度；
9、蒙西华中铁路蒙陕段指导性施工组织设计；
10、蒙华铁路MHTJ-4标段实施性施工组织设计；
11、我单位现场调查报告、施工能力及类似工程施工工法、科技成果和经验；我单位为完成本标段工程拟投入的管理人员、专业技术人员、机械设备等资源；
12、中铁十七局集团有限公司经认证中心认证的ISO9001质量管理体系、OHSAS18001职业健康安全管理体系、ISO14001环境管理体系；
13、相关设计图纸。
二、主要技术标准
线路级别：正线双线、电化；设计速度目标值120km/h；
轨道标准：铺设无缝线路，钢轨60kg/m；
轨道类型及轨道高度：铺设无砟轨道，直曲线上轨顶至梁顶0.86m；
设计荷载：中-活载（2005）ZH活载，Z=1.2。
三、工程概况
1、设计概况
双城大桥位于陕西省靖边县龙洲乡，桥梁起讫里程DK249+152.82～DK249+294.94，全长142.12m。桥梁位于R=3000m的曲线上。全桥共5个墩台：浩方桥台、1#墩、2#墩、3#墩、三方桥台。采用4-32m简支箱梁跨越清水河。桥梁支座均采用球型钢支座，上部结构为钢筋混凝土预应力简支箱梁，设计采用支架现浇工艺施工。
红河中桥位于陕西省靖边县龙洲乡，桥梁起讫里程DK251+191.46～DK251+293.16，全长101.7m。桥梁位于R=1600m的曲线上。全桥共4个墩台：浩方桥台、1#墩、2#墩、三方桥台。采用1-24+3-32m简支箱梁跨越红河。桥梁支座均采用球型钢支座，上部结构为钢筋混凝土预应力简支箱梁，设计采用支架现浇工艺施工。
箱梁结构形式均为单箱单室等高度形式，梁高3m，梁顶宽12m，梁底宽为5m，翼缘板及腹板外侧为曲线过渡。梁体采用C50混凝土，封端采用C50补偿收缩混凝土，挡砟墙、竖墙、接触网基础、人行道栏杆基础均采用C40混凝土，保护层采用C40纤维混凝土。钢筋采用HPB300和HRB400钢筋,设臵纵向预应力体系，采用抗拉强度1860Mpa的高强低松弛钢绞线，公称直径15.2mm、夹片锚固、金属波纹管，梁体横截面见图3-1。
现浇简支梁拟采用施工工艺详见表3-1、表3-2。
图3-1 梁体横截面图
表3-1 双城大桥现浇简支梁一览表
表3-2 红河中桥现浇简支梁一览表
2、地形地貌、水文地质
桥址区范围内地表以粉质黏土、砂质新黄土为主，地层上部为第四系
中更新统冲洪积层，主要为粉土、细圆砾土，下部为白垩系下统洛河组砂岩。
地震动峰值加速度为0.05g。
地下水埋深0.0～20.5m，地下水主要由地表水入渗及地下径流补给，以蒸发及地下水入渗为主要排泄方式，水位季节变幅一般1～2m。
3、施工现场条件
施工便道：采用现有乡村便道。
施工用电：采用350KVA变压器专线,沿线路左侧架设三相五线制低压供电线路,备用250KW发电机一台。
施工用水：采用就近河水施工和自来水。
四、工程数量
单孔箱梁工程数量详见表4-1、表4-2。
说明：二期恒载重量包括轨道结构重量、桥面铺设、人行道栏杆、防护墙、接触网支柱、电缆槽、声屏障、竖墙等附属设施重量。二期恒载直线无声屏障取值130KN/m、曲线无声屏障取值150KN/m。
五、资源配臵及施工计划
1、主要人力资源配臵
成立现浇梁施工架子队，由有施工经验的骨干人员组成：队长、副队长各一人、技术负责人各1人、技术人员及现场管理人员4人及其他操作人员，主要负责现浇简支箱梁的施工，见表5-1。
