后张法预应力箱梁施工工序详解

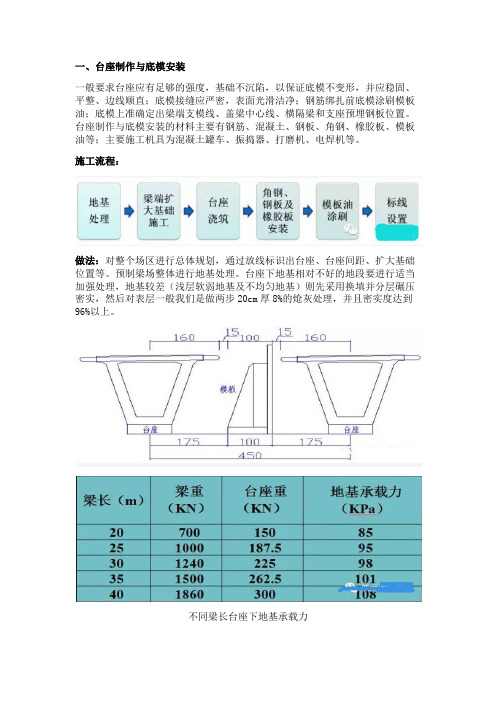

一、台座制作与底模安装一般要求台座应有足够的强度，基础不沉陷，以保证底模不变形，并应稳固、平整、边线顺直；底模接缝应严密，表面光滑洁净；钢筋绑扎前底模涂刷模板油；底模上准确定出梁端支模线、盖梁中心线、横隔梁和支座预埋钢板位置。

台座制作与底模安装的材料主要有钢筋、混凝土、钢板、角钢、橡胶板、模板油等；主要施工机具为混凝土罐车、振捣器、打磨机、电焊机等。

施工流程：做法：对整个场区进行总体规划，通过放线标识出台座、台座间距、扩大基础位置等。

预制梁场整体进行地基处理。

台座下地基相对不好的地段要进行适当加强处理，地基较差（浅层软弱地基及不均匀地基）则先采用换填并分层碾压密实，然后对表层一般我们是做两步20cm厚8%的炝灰处理，并且密实度达到96%以上。

不同梁长台座下地基承载力梁端扩大基础施工做法：先开挖至扩大基础底面标高后继续向下挖掘40cm深，然后进行两步20cm厚8%的炝灰处理，密实度达到96%；若地基较差，则先采用换填的方式置换出软弱层土体，分层碾压密实后，再进行两步20cm厚8%的炝灰处理，密实度达到96%。

地基处理完毕后，按照扩大基础位置及尺寸在下部铺设单层Ф16间距10×10cm的钢筋网后，浇筑C20混凝土。

扩大基础端头宽度应超出梁底0.5m。

梁端扩大基础平面图梁底扩大基础剖面图台座浇筑标准做法：浇筑到距台座顶面9cm处每隔50cm设置一个长为100cm的PVC管、直径为5cm，作为以后穿设对拉螺栓的孔道。

当扩大基础混凝土达到强度后，进行台座混凝土浇筑。

浇筑到顶面时，按照图纸要求设置预拱度。

浇筑完毕后，将表面抹光、压平，平整度控制在5mm以内。

台座横断面图角钢、钢板及橡胶板安装做法：为了解决梁底边缘漏浆现象，我们先在台座两侧放置4×4cm角钢，角钢放置的位置是按预制梁宽度每侧向内缩短2mm作为放置橡胶板的预留量(橡胶板厚度5mm)。

角钢之间预留3mm焊接缝防止焊接时钢板热涨变形。

后张法预应力混凝土箱梁施工方法1.台座设置：对原地面进行清理、整平，碾压密实，在其上铺设10cm厚碎石并整平碾压，两端支点部位采用浆砌片石加强，再在其上浇筑30cm 厚素砼，在底座上预留孔道，以备用拉杆固定外模。

并按设计要求设置预拱度，预拱度值按二次抛物线进行布设。

其上铺5mm钢板作为底模，底模钢板与底座砼中预埋的钢筋焊接，以防止钢板变形，钢板的接缝处进行焊接并用电动砂轮磨平打光。

2.钢筋（钢绞线）：在装运及储存时严格保护，严防受到物理损害、腐蚀和污染。

在选用时首先检查其质量证明书、包装方法及标志内容是否附和规定，其表面不得有润滑剂及油污等。

钢筋采用钢筋切断机切断、弯筋机弯制成型，就地在梁台座处进行绑扎、增加点焊数量，以免钢筋骨架变形。

钢筋绑扎时先绑扎底、腹板钢筋，待浇注完底、腹板砼后，再绑扎顶板。

顶板钢筋绑扎前，要对顶板底模、腹板伸入顶板部分的钢筋、施工缝进行清理和凿毛工作。

钢绞线采用机械下料，穿束机穿束。

3.预应力制孔：波纹管的安装以底模为基准，按预应力钢绞线曲线坐标直接量出相应点的高度，标在钢筋上，定出波纹管位置，将钢筋托架焊牢定位在箍筋上，用铁丝扎牢抽拔管，当波纹管的安装与钢筋发生妨碍时，调整钢筋位置，以保证预应力管道位置的准确。

特别应注意使锚下垫板与预应力孔道中心保持垂直。

4. 模板制作与安装：预制梁底模采用5mm 钢模板，外模采用大块钢模板，板面用6mm 钢板焊制而成，用8#槽钢做主要支撑骨架， ∠50角钢做加劲骨架，为确保构件尺寸，采用标准加工厂制作。

模板分段制作成整体，M16螺栓拉杆连接，板与板之间放置软小的空心塑料管防止漏浆。

采用拉杆及钢管进行加固。

在模板的外侧装托架安装附着式振动器。

外模的安装与拆卸工作由龙门吊完成，内模采用拆装式木模板，立模时先设立侧外模和端模，在浇注底板砼后，用龙门吊迅速吊装分节段拼装成型的内模。

浇注腹板砼后，再设立顶板侧模、端头模。

内模吊装前，要先将已灌注部分砼人工抹平，并将内模外包一层塑料纸，以便于以后内模的拆除和防止漏浆。

箱梁施工工艺一、概述后张法预应力砼预制箱梁，单幅桥面宽B=1275米，跨径30.08米、30.16米，梁高1.6米，梁间距2.55米，单箱边梁顶宽2.375米，中梁顶宽2.20米，底宽1.00米，单片梁吊装重量87吨，单幅桥面横桥向由5片梁构成。

全桥共五联，为先简支后连续结构。

二、施工方法箱梁的预制场地安排在0＃号台后面的的路基范围内，箱梁预制后，用轨道平台车运至架桥机内，用架桥机架设。

1、预制预应力箱梁施工流程图预制箱梁施工工艺框图2、预制场设置2.1、预制场设置：各修建12个箱梁制梁底座，详箱梁预制场地布置图。

2.2、模板制作箱梁预制台座使用固定式制梁台座。

台座下部由混凝土基础、梁端混凝土底座构成。

底座为C25混凝土，底座面板使用水磨石，底座四周用角钢围固。

在靠近梁端2m范围的底座下，加深、加宽混凝土基础，防止张拉后梁体起拱，重力集中压裂底座端部。

底模上每隔1m留一个对拉杆预留孔。

箱梁的制梁台座应牢固、无沉陷，台座各支点间距适宜，以保证底模平整度不大于2mm。

箱梁预应力张拉以后，梁体中部拱起，在预施应力过程中，整个梁体的质量就由均匀分布于底板上的均布荷载转移为支承于两端的集中荷载。

因此梁端部的底板、底座均应加强，不得有沉降，满足其预应力箱梁支点受力的要求。

底模两端应设活动底模，保证箱梁能够起吊移位。

侧模：使用厂制定型钢模，钢模加工时应制作胎具，并整体组拼后一次施焊成形。

制作3套钢模板，各模板接缝处使用海棉橡胶条塞紧以防漏浆。

内模：使用依图纸设计尺寸制作的组合钢模，钢模之间的连接钢带与面板之间的夹角要做成锐角或者钝角形式，以便于拆模。

内模底模板顺梁方向应隔块安装，以利浇注时下落砼到底板。

立内模时，对张拉顶板束预留孔处做单独处理。

模板安装顺序：安装底模→安装侧模→涂脱模剂→贴接缝止浆胶带→安装钢筋骨架→吊装内模→绑顶板钢筋→安装端模。

为了箱梁的外观光滑、整洁，线型流畅，模板制造应满足下列要求：（1）具有务必的强度、刚度与稳固性、能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸与模板各部件之间相互位置的准确性。

后张法预应力混凝土简支箱梁的预应力施工控制技术摘要：本文重点介绍预制梁厂对31.5m跨度、23.5m跨度后张法预应力混凝土简支箱梁的预应力施工控制技术。

关键词：预应力张拉压浆中图分类号：tu37 文献标识码：a 文章编号：一、工程概况本预制梁厂共承担生产的两种规格的后张法预应力混凝土简支箱梁： 31.5m跨度（直、曲线）简支箱梁240片、23.5m跨度（直、曲线）简支箱梁20片。

二、施工技术控制及工艺流程1、钢绞线制束（1）钢绞线进场检验钢绞线进场时除要有出厂合格证，还必须对其质量指标进行全面检查，按批抽取试件做破断负荷、屈服负荷、弹性模量、极限伸长率试验，其质量必须符合国家标准的规定和设计要求。

（2）钢绞线下料在特制的放盘架中进行，防止钢绞线弹出伤人和扭绞。

（3）钢绞线下料，按设计孔道长度加张拉设备长度，并预留每端锚圈外不少于100mm的总长度下料，下料采用砂轮机平放切割，严禁电弧焊切割。

断后用塑料胶带缠裹钢绞线头，防止钢绞线散头。

（4）钢绞线切割完后须按各束理顺，并间隔1.5m用铁丝捆扎编束，同一束钢绞线顺畅不扭结。

（5）钢绞线束要进行编号标识，分别存放。

编号时在两端系上铁皮小牌，注明预制梁号和钢束号，以免混杂。

（6）钢绞线下料质量要求①下料后的钢绞线不得有死弯、沾染油污、污泥或片锈、老锈。

②同编号的钢绞线放置在一起，下垫上盖，严禁乱堆、乱放。

③预应力钢绞线下料长度允许偏差满足下表规定。

项目允许偏差（mm）检验方法钢绞线与设计或计算长度差±10 尺量束中各根钢绞线长度差 52、穿束预应力钢绞线采取人工单束或多束穿放。

穿束前将锚垫板上及喇叭管扩大部分内沾附的砂浆清除干净。

穿束质量要求：(1)每束钢绞线根数符合施工图要求。

(2)穿束时拖拉方向和钢束穿入方向均应与锚具锚垫板垂直。

(3)穿入孔道内的钢绞线整齐顺直。

3、锚具、夹具和连接器预应力筋用锚具、夹具和连接器使用时，必须对其质量指标进行全面检查并按批进行外观、硬度、静载锚固系数性能试验，其质量必须符合现行国家标准规定和设计要求。

预制梁施工工艺流程及施工要点详解后张法施工工艺：清理底模、施工放样→侧模、端头模板拼装→绑扎底、腹板钢筋→安装预应力管道→安装内模→绑扎顶板钢筋→浇筑梁体混凝土→梁体养生→张拉、压浆→梁端封锚、堵头混凝土施工要点1钢筋1)钢筋下料、加工、定位、绑扎、焊接严格按规范及设计图纸进行。

2)钢筋的保护层垫块推广使用半球形高强砂浆垫块，绑扎牢固可靠。

2模板1)使用前或每片梁拆模后应指派专人认真打磨模板并涂刷专用脱模剂。

2)采取内模压杆，或用地锚固定内模，防止内模上浮。

3波纹管、锚垫板1)在钢筋绑扎过程中，应根据设计精确固定波纹管和锚垫板位置。

2)波纹管的连接应采用大一级直径的同类管道，其长度宜为被连接管道内径的5~7倍。

接头长度不低于规范要求，并在波纹管连接处用密封胶带封口，确保不漏浆。

3)锚具、锚垫板经准入并检测合格后方可使用。

锚下加强筋与锚下螺旋筋应按设计要求布设，螺旋筋与锚垫板相配套。

4混凝土1)严格按“阶梯”浇筑施工工法施工，浇筑底板时，借助顶板预留混凝土漏斗施工，间隔5m逐步推进连续施工，保证混凝土的整体性。

2)梁片的预制要留有同条件养生试块，试块放置在梁片的顶板上，与该梁片同时、同条件养生。

5预应力施工1)钢绞线必须编束。

2)张拉前的混凝土养生时间及强度控制：混凝土强度应不小于设计规定值，养生期限以回弹强度达到设计强度为准。

3)张拉采用张拉力与伸长量双控制的方法，不能直接量取千斤顶的油缸变位量，一般采用两端对称张拉，张拉计算公式按L实=L-L1+(L1'-L1)(L1张拉至20%ok(15%ok)时千斤顶的活塞长；L张拉至100%δk时千斤顶的活塞长；L1'张拉至40%δk(30%δk)时千斤顶的活塞长)。

4)预应力钢绞线在张拉控制应力达到稳定后方可锚固。

6压浆1)箱梁压浆应采用真空压浆工艺，每个预制梁场应在满足正常施工情况下备用1套真空压浆设备。

2)施工要求：压浆宜采用专用压浆料或专用压浆剂配制的浆液，浆液的水胶比控制在0.26~0.28，初始流动度不大于13s。

一、后张法预应力混凝土连续箱梁施工（一）、施工工艺后张法预应力连续箱梁施工工艺框图见施工组织设计建议书（表5.4 预应力连续箱梁施工工艺流程图）。

（二）、立支架本立交枢纽六次跨越北绕城公路，施工不得中断交通，为此采用门式支架，净高4.5m，净宽8m。

在G、H匝道桥中及A、B、E、F跨皂河梁段采用军用制式器材：83式军用墩、64式军用梁；F 匝道桥、主线桥及北绕K25+319.98、北绕K25+739.612采用碗扣墙式支架，型钢横梁、纵梁。

其他非跨线支架采用碗扣式满堂支架形式。

1、军用墩、梁支架（1）、基础施工83式军用墩采用明挖扩大临时墩基础（150号片石混凝土）。

挖掘机挖土，翻斗车运土，人工配合清理，立模板，灌筑片石混凝土基础。

按军用墩要求每2m预埋1根钢柱的地脚螺栓4根，并视基础地基承载力情况，在基础中适当配置钢筋网片。

（2）、拼装支架用吊车配合人工拼装83式军用墩和64式拼装军用梁。

支架形式见图6-3-1。

军用墩的安装采用在地面将墩身中的一根立柱拼接到设计高度，然后用汽车吊一次性吊装。

64式军用梁采用单层式结构，其跨度具体根据桥梁各跨确定。

在地面按跨度拼装好，然后用汽车吊吊装，吊装时注意吊点的位置准确。

每孔支架架至下一跨的L/5处或设计规定的部位。

2、碗扣式支架（1）、地基加固种植土地段，用挖掘机及推土机挖除稻田地的淤泥50cm厚，人工配合推土机平整场地，用砂砾分层回填，每层厚度不超过25cm，用振动压路机进行分层碾压，碾压稳定后，观测无辙痕、无沉降，再用核子密度仪进行检则。

（2）、基础施工支撑柱承载力较大，而与地基接触面积小对地基要求较高，用片石混凝土基础或枕木扩大基础，按现场的地质情况及承载力的大小定；跨越绕城高速公路地段，直接利用原路面（施工时注意对路面的保护）。

在扩大基础上放支架底座并联成整体。

（3）、拼装支架碗扣墙式支架和碗扣式满堂支架按拼装图进行拼装，万能杆件的横向间距采用60～90cm，高度按每120cm布置横杆，并用斜拉杆将整个支架形式见图6-3-1。

浅析后张法预应力预制箱梁施工技术巩国平，祁虎生（新兴铸管股份有限公司）1后张法预应力空心板梁施工1.1模版施工采用后张法预应力空心板梁进行桥梁施工时，首先要安装台座制作以及底模，然后进行腹板钢筋与底板钢筋的制作以及安装，定位波纹管，进行外膜、锚板、芯模、顶板筋的安装，按照规定程序，进行模版拆除。

当完成预应力筋张拉压浆以及混凝土封头浇筑后，进行箱梁移位和安装。

设计、加工台座以及模版的制成是采用现浇的C20号混凝土铺上6mm 的钢板制成的，其中现浇混凝土厚度为15cm ，台座的宽度与梁底相同，其基础是采用宽为100cm 、厚度为25cm 的厚条形扩大基础。

在设计反拱时，为了避免梁张拉起拱后端部分出现下沉情况，应在台座的两端大约70cm 范围内加宽加厚基础，增强台座两端的承载能力。

钢模板为桥梁模版采用的主要类型，面板为6mm 的钢板，为了保证模版有较好的强度以及刚度，其纵横肋也采用的是优质型钢。

1.2支立模板为了便于拆装，模板多通过工厂制作。

在立模之前，应先清除干净模板上的各种杂质，并在模板表面刷上脱模剂，将相邻间模板通过螺栓连接起来。

为了防止漏浆，应在模板夹缝之间塞进适当的橡胶条，采用撑杆以及拉杆固定模板。

为了使混凝土保护层厚度得以保障，应将钢筋骨架以及骨架外侧用混凝土棒垫起来。

在立模时，应按照规定要求先将端模安装好，然后再进行侧模的安装。

在立好端模以后，应对锚垫板以及端部的加固钢筋重新调整。

模板安装完毕后，通过合格验收后，便可进行下一个任务。

1.3混凝土施工1.3.1混凝土的拌和混凝土拌和需用2台120m 3/h 强制式混凝土搅拌机，具有微机控制自动计量系统，并配备了加热和制冷拌和用水的设备。

粗、细骨料中的含水量应及时测定，并按实际测定值调整用水量及砂石骨料用量；禁止拌和物出机后加水。

混凝土搅拌时，先依次下砂、水泥干拌20s ，然后加碎石和70~80%的水搅拌30s ，再加减水剂溶液和剩余水，总计搅拌时间2~3min 。

后张法预应力箱梁施工工艺后张法预应力箱梁施工工艺是一种桥梁施工方法，主要应用于高速公路、铁路和大型建筑等土木工程领域。

该工艺是指在箱梁结构中，先浇筑混凝土，然后在混凝土结构上施加预应力，使其产生反向的弹性形变，从而提高箱梁的承载能力和使用寿命。

本文将详细介绍后张法预应力箱梁施工工艺的流程和要点。

关键词：后张法预应力、箱梁、施工工艺一、施工前的准备工作在开始施工之前，需要进行充分的准备工作。

首先，要确定施工场地和混凝土原料，并对场地进行平整和清理。

其次，要选择合适的混凝土配方，并进行实验和验证，以确保混凝土的强度和耐久性符合设计要求。

此外，还需要准备各种施工设备和工具，如模板、钢筋、预应力钢绞线等。

二、模板安装和钢筋加工在浇筑混凝土之前，需要先安装模板和钢筋。

模板应该具有足够的强度和稳定性，以承受混凝土的重量和压力。

钢筋加工和安装应该严格按照设计图纸进行，以确保结构的安全和稳定。

此外，还需要进行混凝土的配合比设计和试配，以确保混凝土的性能符合要求。

三、混凝土浇筑和养护在模板和钢筋安装完成后，可以进行混凝土的浇筑。

混凝土的浇筑应该分层进行，并注意振捣均匀，以保证混凝土的结构密实度。

在浇筑完成后，需要对混凝土进行养护，保持适当的温度和湿度，防止出现裂缝等质量问题。

四、预应力钢绞线的加工和安装在混凝土强度达到设计要求后，可以进行预应力钢绞线的加工和安装。

预应力钢绞线应该具有足够的强度和韧性，并根据设计要求进行加工和安装。

在安装过程中，应该注意保护钢绞线不受损伤，并确保其位置和张拉力符合设计要求。

五、张拉和锚固在预应力钢绞线安装完成后，可以进行张拉和锚固。

张拉应该按照设计要求的顺序和张拉力进行，并注意控制张拉速度和稳定性。

在张拉完成后，需要进行锚固处理，以确保预应力钢绞线的固定位置和应力状态。

六、质量检测和维护在施工完成后，需要进行质量检测和维护。

质量检测包括混凝土强度、钢筋位置、预应力钢绞线位置和应力状态等指标的测量和检测。
