LDV简介

激光多普勒测速仪
1 激光多普勒测速仪概念
激光多普勒测速仪(LDV: Laser Doppler Velocimetry，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种
仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。

由于它大多数用在流动测量方面，国外习惯称它为激光多普勒风
速仪（Laser Doppler Anemometer，LDA，或激光测速仪或激光流速仪（Laser Velocimetry，LV的。

示踪粒子是利用运动微粒散射光的多普勒频移来获的速度信息的。

因此它实际上测的是微粒的运动速
度，同流体的速度并不完全一样。

幸运的是，大多数的自然微粒（空
气中的尘埃，自来水中的悬浮粒子）在流体中一般都能较好地跟随流动。

如果需要人工播种，微米量级的粒子可以同时兼顾到流动跟随性
和LDV测量的要求。

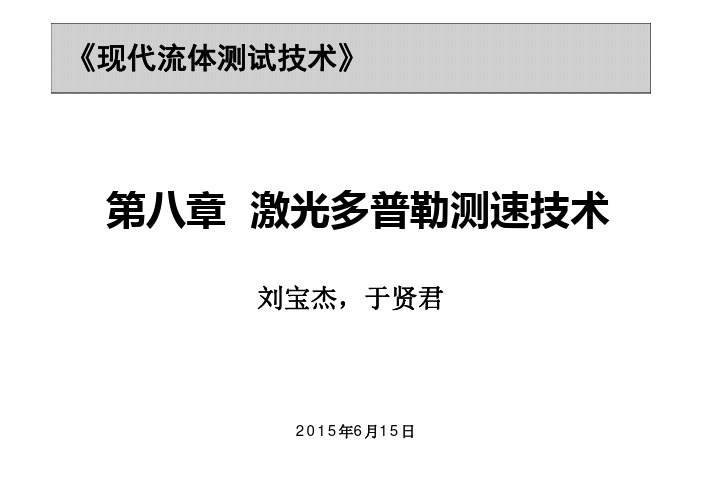

《现代流体测试技术》第八章激光多普勒测速技术刘宝杰，于贤君2015年6月15日主要内容8.1关键背景8.2基本原理8.3 测量精度的影响因素8.4典型应用案例8.5思考题测速技术的分类测量技术激光多普勒测速仪（LDV）皮托管接触式非接触式气动探针热线风速仪粒子图像测速技术（PIV、SPIV）激光诱导荧光技术（LIF、PLIF ）DGV、MTV ……Laser Doppler Velocimeter简称LDV激光多普勒效应什么是多普勒效应?多普勒效应声波设光源O、运动微粒P和静止的光检测器S之间的相对位置如，粒子的运动速度为下图所示。

其中光源光波的频率为f Array则粒子接收到的光波频率为：当U << c时，上式可以非常近似地表示为：激光多普勒效应当静止的光检测器接收到微粒散射的光波时，其间同样存在多普勒效应，其频率为：粒子向四周散射的光的频率，就是其接受到光的频率：激光多普勒效应由以上两式可得：激光多普勒效应多普勒频移f D：激光多普勒测速仪（LDV/LDA）激光器入射光学单元被测流场收集光学单元信号采集和处理激光多普勒测速仪（LDV/LDA）1964年，Yeh和Cummins三个阶段：1964-1972年：发展阶段——平均速度测量1973-1978年：成熟阶段——湍流速度测量1979年-至今：应用发展阶段——计算机化8.2.2 示踪粒子8.2.3 信号采集和处理激光光源：氩（Ar）离子激光器：476.5nm、488nm、514.5nmLDV的光源能不能不用激光光源？定向性高亮度，高能量密度相干性8.2.2示踪粒子>>>跟得上>> 粒子的跟随性问题>> 粒子的光散射性问题>>> 看得见8.2.2示踪粒子>> 粒子的跟随性8.2.2示踪粒子湍流中粒子的跟随性水中粒子的跟随性>> 粒子的跟随性8.2.2示踪粒子湍流中粒子的跟随性空气中粒子的跟随性>> 粒子的跟随性8.2.2示踪粒子高速气流中粒子的跟随性可压流中粒子的阻力系数：为Knudsen数激波波前速度波后速度x(激波下游的距离),inch在超声速或高亚音速中理想的粒子直径应小于>> 粒子的跟随性mm8.2.2示踪粒子 粒子的直径粒子的密度粒子的形状除了流体的性质外，粒子对其跟随性的主要影响因素：>> 粒子的跟随性8.2.2示踪粒子1.散射光是由包括不同阶的球谐波组成的，它们是强度取决于两种介质的特性和粒子直径与光波波长的比值；米氏(G.Mie)散射理论：1908年2.当粒子直径远小于光波波长时，散射光强度分布如下图所示，这种散射称为瑞利(Rayleigh)散射；瑞利(Rayleigh)散射>> 粒子的光散射性8.2.2示踪粒子3.当粒子直径逐渐增大，散射光强度分布逐渐偏离对称，前向比后向散射更多的光线，这种效应称为米氏效应。

激光多普勒测速仪1 激光多普勒测速仪概念激光多普勒测速仪(LDV: Laser Doppler Velocimetry)，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。

由于它大多数用在流动测量方面，国外习惯称它为激光多普勒风速仪（Laser Doppler Anemometer，LDA)，或激光测速仪或激光流速仪（Laser Velocimetry，LV)的。

示踪粒子是利用运动微粒散射光的多普勒频移来获的速度信息的。

因此它实际上测的是微粒的运动速度，同流体的速度并不完全一样。

幸运的是，大多数的自然微粒（空气中的尘埃，自来水中的悬浮粒子）在流体中一般都能较好地跟随流动。

如果需要人工播种，微米量级的粒子可以同时兼顾到流动跟随性和LDV测量的要求。

图1 德国elovis激光多普勒测速仪2 激光多普勒测速仪组成（1）激光器（2）入射光学单元（3）频移系统（4）接受光学单元（5）数据处理器3 激光多普勒测速仪基本原理仪器发射一定频率的超声波，由于多普勒效应的存在，当被测物体移动时（不管是靠近你还是远离你）反射回来波的频率发生变化，回收的频率是(声速±物体移动速度)/波长，由于和波长都可以事先测出来（声速会随温度变化有所变化，不过可以依靠数学修正），只要将回收的频率经过频率-电压转换后，与原始数据进行比较和计算后，就可以推断出被测物体的运动速度。

图2 激光多普勒测速仪基本原理图4 激光多普勒测速仪特点和应用1）激光多普勒测量仪应用多普勒频差效应的原理，结构紧凑、重量轻、容易安装操作、容易对光调校；2）激光多普勒测量仪可以在恒温，恒湿，防震的计量室内检定量块，量杆，刻尺和坐标测量机等。

3）激光多普勒测量仪既可以对几十米甚至上百米的大量程进行精密测量，也可以对手表零件等的微小运动进行精密测量；既可以对几何量如长度、角度、直线度、平行度、平面度、垂直度等进行测量，也可以用于特殊场合，诸如半导体光刻技术的微定位和计算机存储器上记录槽间距的测量等等。
