装配图装配图是表达机器或部件装配关系和工作原理的图样，它是生产中的主要技术文件之一。
零件图与装配图之间是互相联系又互相影响的，设计时，一般先绘制装配图，再根据装配图及零件在整台机器或部件上的作用，绘制零件图。
装配图是进行装配、检验、安装和维修的技术依据。
第一节装配图的作用和内容一、装配图的作用在工业生产中，设计、装配、检验、和维修机器或部件时都需要装配图。
在设计机器时，首先绘制装配图，再由装配图画出零件图，按零件图加工出合格的零件，然后根据装配图把零件装配成机器。
因此，装配图要反映出设计者的意图和机器或部件的结构形状、零件间的装配关系、工作原理和性能要求，以及在装配、检验、安装时所需要的尺寸和技术要求。
二、装配图的内容现以滑动轴承为例说明装配图的内容，如图9.1-1 所示。
（ 1 ）一组视图灵活运用前面所学过的各种表达方法（如视图、剖视、断面、局部放大图等），正确、完整地表达机器或部件的工作原理、装配关系及结构形状。
如图9.1-1 所示为滑动轴承的装配图，采用半剖的主视图和半剖的俯视图的表达方法，将滑动轴承的装配关系、工作原理及结构特点等表达清楚。
（ 2 ）必要的尺寸装配图中需标注反映机器或部件的规格、性能、安装、装配及检验等有关尺寸。
（ 3 ）技术要求机器或部件的装配、试验、安装、使用和维修都需要有相应的技术要求来保证质量，因此在装配图上要用文字或符号加以说明。
（ 4 ）标题栏零、部件序号和明细栏为了便于生产的组织管理工作，在装配图上须对零、部件进行编号，并将各零件的序号、名称、材料、重量等有关内容填写在明细栏内。
标题栏内填写本机器或部件的名称、比例、图号以及设计、审核者的签名。
部件和零件的表达，它们的共同点是都要表达出内外结构。
因此关于零件的各种表达方法和选用原则，在表达部件时也适用。
但也有它们的不同点，装配图需要表达的是部件的总体情况，而零件图仅表达零件的结构形状。
针对装配图的特点，为了清晰又简便地表达出部件的结构，国家标准《机械制图》对提出了一些画装配图的特有的表达方法。

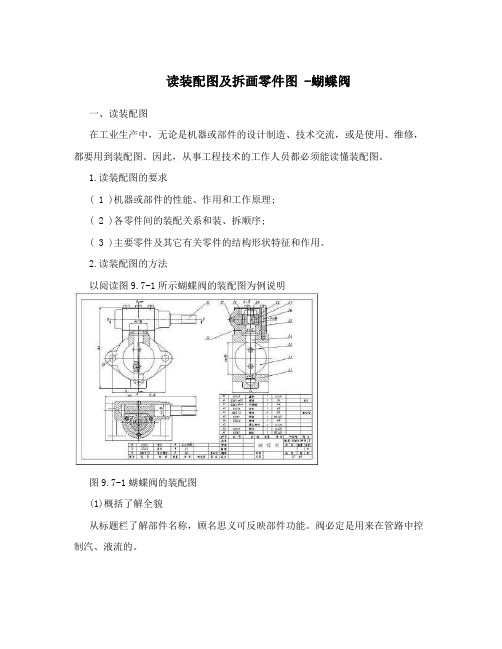

读装配图及拆画零件图 -蝴蝶阀一、读装配图在工业生产中，无论是机器或部件的设计制造、技术交流，或是使用、维修，都要用到装配图。
因此，从事工程技术的工作人员都必须能读懂装配图。
1.读装配图的要求( 1 )机器或部件的性能、作用和工作原理;( 2 )各零件间的装配关系和装、拆顺序;( 3 )主要零件及其它有关零件的结构形状特征和作用。
2.读装配图的方法以阅读图9.7-1所示蝴蝶阀的装配图为例说明图9.7-1蝴蝶阀的装配图(1)概括了解全貌从标题栏了解部件名称，顾名思义可反映部件功能。
阀必定是用来在管路中控制汽、液流的。
从标题栏了解画图比例，与图形对照，可定性想象部件大小。
查外形尺寸可定量明确部件大小。
蝴蝶阀外形为140×158×64。
从明细栏了解部件由多少零件组成，多少标准件，多少非标准件，以判断部件复杂程度。
蝴蝶阀由13种16个零件组成，4种标准件，属简单部件。
了解视图数目，找出主视图，确定其它视图投射方向，明确各视图的画法。
蝴蝶阀共用了三个视图，左上角为主视图，另两个为俯视图和左视图。
主视图用了局部剖，另两个视图用了全剖。
(2)细致分析视图，弄清各零件间装配关系需要弄清的问题有:各零件主要结构形状;各零件如何定位、固定 ;零件间的配合情况;各零件的运动情况;各零件的作用;各零件的拆、装顺序和方法。
在这一步骤中，重要的是区分零件。
区分零件常利用以下办法:利用序号和指引线;利用装配图的画法规定;利用常用件的规定画法(如螺纹、齿轮等画法);利用已具备的机械常识。
(3)综合想象部件整体结构可想象出蝴蝶阀整体结构如下图9.7-2所示。
图9.7-2 二、根据装配图拆画零件图1.拆画零件的图形将装配图各视图中属于该零件的线框和剖面域拆出;补上原被遮挡的图线;分析一下，零件的结构是否已表达得完全、确定，如否，添加视图。
按零件视图选择理论考虑是否需调整视图方案，如需，调整。
画好零件的图形。
2.标注尺寸和技术要求图9.7-3为按上述步骤拆画出的蝴蝶阀阀体的零件图。
项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。
工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。
2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。
（2）能根据部件的总体尺寸选择合适的图幅。
（3）在装配图中能正确处理零件间的位置关系。
（4）能根据部件特点选择合理的表达方案。
（5）能为装配图标注合理的尺寸及技术要求。
4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
（2）正确地标注装配图上的尺寸和技术要求。
（3）应先画装配草图，然后再画装配工作图。
班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。
（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。
（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。
（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。
6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。
柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。
第十章装配图的识读与绘制
1、由零件图画装配图
2、看懂夹线体装配图，拆画件2夹套零件图
3、换向阀读图要求
（1）本装配图共用个图形表达，A-A断面表示和之间的装配关系。
（2）换向阀由种零件组成，其中标准件有种。
（3）换向阀的规格尺寸为，图中标记Rp3/8的含义是：Rp是
代号，它表示螺纹，3/8是代号。
（4）3× 8孔的作用是，其定位尺寸为。
（5）锁紧螺母的作用是。
（6）拆画零件1阀体或零件2阀芯零件图。
4、钻模读图要求
（1）钻模由种零件组成，其中标准件有种。
（2）主视图采用图，俯视图采用视图，左视图采用图。
（3）件1底座侧面弧形槽的作用是，共有个槽。
（4）φ22H7/h6是件与件的尺寸。
件4的公差代号为，件8的公差代号为。
（5）φ26H7/h6表示件与件是制配合。
（6）φ66h6是尺寸，φ86、73是尺寸。
（7）件4与件1是配合，件3与件2是配合。
（8）被加工零件采用画法表示。
（9）拆卸工件时应先旋松号件，再取下号件，然后取下钻板模，取出被加工的零件。
（10）拆画件1底座的零件草图或零件图。
10-16 读蝴蝶阀装配图拆画件1阀体零件图拆画步骤：
1. 从装配图中分离出阀体的轮廓：
2. 补画缺失的结构轮廓线：
3. 重新考虑阀体零件的视图表达：主视图改为半剖。
4. 标注尺寸、粗糙度等技术要求：（1）直接从装配图摘出的尺寸。
（2）确定倒角和螺孔尺寸：一般直径大于20到80的倒角取C1 (1×45°)；螺孔大径与件6螺钉相同取M6、精度等级选公差带代号7H，阀体材料HT200为铸铁，那么螺钉旋入深度bm取1.5d=9，螺孔标注形式见教材237页表9-2。
（3）其余尺寸从装配图量取，按比例折算后圆整。
（4）注粗糙度：Ra值依据表面粗糙度选用表格选取（倒角12.5、紧固件通孔的表面6.3、和其他零件连接不形成配合的表面，
如箱体、外壳、端盖等零件的端面3.2、不重要的紧固螺纹的表面3.2、间隙配合IT8～IT9级的孔（H8，H9）0.8）
5. 填写标题栏：、日期、比例、零件名称、零件材料、绘图人单位
6. 完成
蝴蝶阀（来自百度图片）word版本.。
