综合布线的部件：传输介质，连接件，电气保护装置。
一般采用分层星型拓扑结构。
六个部分：工作区：放置应用系统终端设备的地方，由终端设备连接到信息插座的连接线和插头组成。
相当于电话配线系统中连接话机的用户线及连接插头部分水平（配线）子系统：是干线子系统经楼层配线间的管理区和工作区的信息插座之间的布线。
相当于。
配线电缆或连接到用户出线盒的用户线部分。
干线子系统：由设备间和楼层配线之间的连接线缆组成。
相当于。
的干线电缆。
设备间：是在每一座大楼的适当地点放置综合布线线缆连接设备及其应用系统有源设备的场所，相当于，，中的站内配线设备及电缆，导线连接部分。
管理区：在配线间的或设备间的配线区域，采用交连和互连等方式，管理干线子系统和水平子系统的线缆。
相当于。
每层配线箱或电话分线盒部分。
建筑群子系统：由连接各建筑物之内的线缆组成，部件包括电缆，光缆和电气保护设备，相当于，，的电缆保护箱及各建筑物之间的干线电缆。
综合布线的特点;兼容性，开放性，灵活性，可靠性，先进性，和经济性。
而且在设计，施工和维护方面也很大方便。
智能建筑（办公楼）适宜的层高尺寸在3.8-4.2m之间。
通信方式：单工通信方式，半双工通信方式，全双工通信方式。
多路复用技术是指在一条通道上传送多路信息，使多路信号公用这条物理线路，包括信号的复合，传输，分离三个过程。
分三种：频分多路复用（常用与共享模拟信道），时分多路复用（共享数字信道时常用的重要技术之一）波分多路复用（是光纤信道网络扩容和发展宽带新业务的理想手段。
信道一般常称为线路。
是指信号传输的介质，信号从发送端经过它的传输到接收端）综合布线使用的线缆主要有两类：电缆和光缆。
电缆有双绞电缆和同轴电缆，双绞使用最多，光缆主要使用62.5/125μm 50/125μm多模光纤和8.3/125μm单模光纤。
同轴电缆的物理结构：同轴电缆简称同轴线（非对称电缆）其中心为一根实心铜导线，导线外裹绝缘层，绝缘层的外面有一层内导线同轴的导电金属层。
综合布线系统知识介绍综合布线系统（PremisesDistributedSystem，简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
线缆（三类线、五类线、超五类线）；模块（三类、五类、超五类）；配线架、跳线及连线、光纤（单模、多模）、光纤端接设备、其它一、综合布线设计方案设计结构图；考虑因素：尽量满足用户的通信要求、要了解建筑物，楼宇间的通信环境要确定合适的通信网络拓朴结构、选取将要使用的介质、以开放式为基准，尽量与大多数厂家产品和设备兼容设计要领：在PDS设计起始阶段，设计人员要作到：评估用户的通信要求和计算机网络要求；评估用户楼宇控制设备自动化程度；评估安装设施的实际建筑物或建筑群环境和结构；确定通信、计算机网络、楼宇控制所使用的传输介质：光缆/铜缆（综合型）；光缆（单一）；铜缆（单一）将初步的系统设计方案和预算成本通知用户单位。
在收到最后合同批准书后，完成以下的系统配置、布局蓝图和文档记录：电缆线路由文档；光缆分配及管理；布局和接合细节；光缆链路，损耗预算；施工许可证；订货信息如同任何一个工程一样，系统设计方案和施工图的详细程度将随工程项目复杂程度而异，并与合同条款、可用资源及工期有关。
设计文档一定要齐全，以便能检验指定的PDS设计等级是否符合所规定的标准。
而且验收系统符合全部设计要求之前，必须备有这种设计文档。
应始终确保已完成合同规定的光缆链路一致性测试，而且光缆链路损耗是可接受的。
规定：总的水平布线长度小于100米，五类、超五类用于数据二、布线工程投标、实施程序用户招标；掌握资料；获取建筑物平面图；用户电话、网络及其它应用系统设计图；现场踏勘了解现场情况如，管道井、天花、地板等。
分析用户需求：系统设计（方案、布线施工图、材料清单）；方案及报价递交；中标与合同签署；材料订购；工程组织及实施（与装修工程人员协调）；测试与验收；15年系统产品及应用系统保用证书申请；维护三、报价策略分析用户，确认用户需求提供用户最需要的产品。

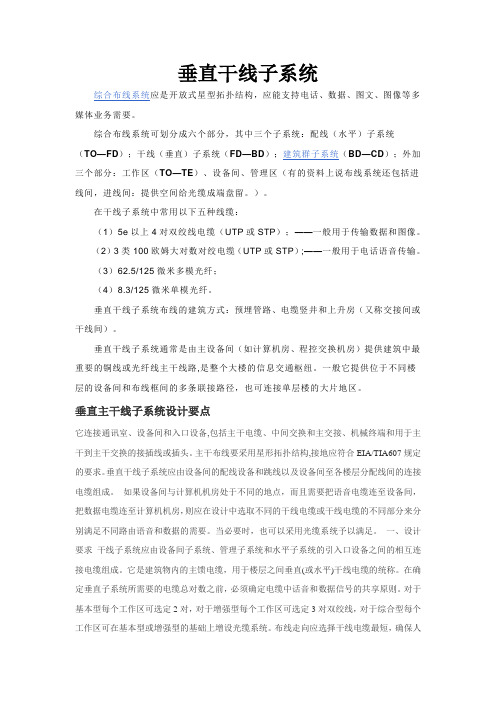

垂直干线子系统综合布线系统应是开放式星型拓扑结构，应能支持电话、数据、图文、图像等多媒体业务需要。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统（TO—FD）；干线（垂直）子系统（FD—BD）；建筑群子系统（BD—CD）；外加三个部分：工作区（TO—TE）、设备间、管理区（有的资料上说布线系统还包括进线间，进线间：提供空间给光缆成端盘留。
）。
在干线子系统中常用以下五种线缆：（1）5e以上4对双绞线电缆（UTP或STP）；——一般用于传输数据和图像。
（2）3类100欧姆大对数对绞电缆（UTP或STP）;——一般用于电话语音传输。
（3）62.5/125微米多模光纤；（4）8.3/125微米单模光纤。
垂直干线子系统布线的建筑方式：预埋管路、电缆竖井和上升房（又称交接间或干线间）。
垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
垂直主干线子系统设计要点它连接通讯室、设备间和入口设备,包括主干电缆、中间交换和主交接、机械终端和用于主干到主干交换的接插线或插头。
主干布线要采用星形拓扑结构,接地应符合EIA/TIA607规定的要求。
垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。
如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。
当必要时，也可以采用光缆系统予以满足。
一、设计要求干线子系统应由设备间子系统、管理子系统和水平子系统的引入口设备之间的相互连接电缆组成。
它是建筑物内的主馈电缆，用于楼层之间垂直(或水平)干线电缆的统称。
在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。
工作区子系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统(配线子系统)水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞(UTP)，也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中，管理子系统是垂直子系统和水平子系统的连接管理系统，由通信互连设施和设备组成，通常设置在楼层配线间内，包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内。
垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备计要安装建筑物配线设备(BD)。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成。
在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5.2.2 综合布线系统结构5.2.3 综合布线的网络结构5.2.4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD-BD共用楼层配线间结构4 建筑群FD-BD-CD结构5.2.6 子系统线缆长度1)A+B+E≤10m 水平子系统中工作区电缆(光缆)、设备线缆和接插线或跳线的总长度。
1．综合布线的概念线缆的作用——传送信息，信息通道布线：将线缆沿着整齐的线路敷设。
独立布线：各个不同功能系统分别各自布线。
综合布线：多个不同功能系统的多路线缆综合考虑一起布线。
集成布线：多个不同功能系统共用线缆，一线多用。
网络布线：两种含义——连接计算机网络设备的线缆的敷设；各功能设备智能化为网络设备后的综合布线——物联网布线。
2．三网合一所谓的三网是指：计算机互联网、电信网、有线电视网。
三网合一是指在未来的数字信息时代，把这三网合而为一，并且合并的方向是传输、接收和处理全部实现数字化。
3．综合布线与智能建筑和小区综合布线概念起源于楼宇自动化BA（Building Automation)。
楼宇自动化的进一步发展即为智能建筑。
智能建筑的定义是：智能建筑系指利用系统集成方法，将智能型计算机技术、通信技术、信息技术与建筑艺术有机结合，通过对设备的自动监控、对信息资源的管理和对使用者的信息服务及其与建筑的优化组合，所获得的投资合理，适合信息社会需要并且具有安全、高效、舒适、便利和灵活特点的建筑物。
智能建筑也称3A建筑，具有以下特征：BAS（Building Automation System）为楼宇自动化系统；OAS(Office Automation System)为办公自动化系统；CAS(Communication Automation System)为通信自动化系统；SCS（Structured Cabing System）为结构化布线系统，也称综合布线系统PDS(Premises Distribution System)。
4.楼宇自动化BA楼宇自动化的基本要求是具有空调、消防、防盗的自动监测和自动控制功能。
由于空调、消防、防盗三个系统的功能是相互独立的，起初是各自布线，为了整齐划一和便于大楼统一施工和维护，建筑设计者提出了结构化布线的思想，统一设计走线路径，综合考虑设点和布线。
再后来发展了现场总线技术，将空调、消防、防盗的传感和控制节点集成和智能化，发展成为网络节点，实现计算机网络化5.办公自动化OA办公自动化也称无纸化办公。
