***师范学院信息科学与工程系综合布线技术基础专业：计算机网络技术班级：——————姓名：——————学号：——————设计课题：办公室综合布线指导老师：————————2010年06月20日第一部分需求分析1.1课程设计目的由于综合布线课程的实践性很强，为使学生取得最现代化的设计技能和研究方法，综合布线课程设计也就成为了一个重要教学环节。
通过对一个具体综合布线项目的设计，达到进一步完善综合布线课程学习的效果。
对于网络专业的学生，综合布线系统工程设计是必须掌握的一项基本技能。
本课程设计旨在为学生将来从事设计和生产技术管理工作打下一个坚实的理论基础，着重培养学生的动手实践和设计能力。
本次课程设计充分考察学生动手能力，要求学生独立完成。
1.2用户需求通过对用户方实施综合布线系统的有关建筑物执行实地考察，由用户方提供建筑工程图，从而了解有关建筑结构，分析施工，难易程度，并估算大致费用。
需了解的其他数据包括：中心机房的位置、信息点数、信息点与中心机房的最远距离、电力系统状况、建筑楼情况等。
综合布线系统需求分析主要包括以下三个方面：(1) 根据造价、建筑物距离和带宽要求确定光缆的芯数和种类。
(2) 根据用户方建筑楼群间距离、马路隔离情况、电线杆、地沟和道路状况，对建筑楼群间光缆的敷设形式可分为架空、直埋或是地下管道敷设等。
(3) 对各建筑楼的信息点数执行统计，用以确定室内布线形式和配线问的位置。
建筑物楼层较低、规模较小、点数不多时，只要所有的信息点距设备间的距离均在10m 以内，信息点布线可直通配线间。
建筑物楼层较高、规模较大、点数较多时，即有些信息点距主配线间的距离超过10m时，可采用信息点到中间配线间、中间配线间到主配线间的分布式综合布线系统。
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连，也能使这些设备与外部网络相连接；同时，还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
1.4管理需求分析网络的管理需求主要是针对校园网网络的管理者进行的，主要包括对于网络的管理，对于信息安全以及对于网络设备的管理。
这就需要有管理软件的支持，还应注意布线时网络线缆的可靠性以及质量是不是良好。
同时，网络应具有灵活性，这样便于更换或者添加新的网络设备。
网络管理软件具备对接入层交换设备的可进行远程造作的能力，提供网络管理的简易性和集中性。
网络配置Transcend Enteprise Manager对网络进行管理，从而实现从网卡、路由器、交换机到访问设备等全部网络产品的统一管理，并提供分布式的网管模式，不仅可以实现网络配、网络流量数据监控以及VLAN管理等操作管理功能，还支持更高层次的决策及业务管理，实现了对网络中的应用管理。
网络管理应的信息服务系统迅速发展，由于采用WWW技术，打破了原有信息服务的范围，学校的信息除了面向校内服务，还可以面向全国乃至全世界。
综合信息服务系统以校园网为物理环境，对外与Internet相连，提供的信息类型是多种多样的。
在信息的类型上除了日常使用的文字信息之外，还可以提供以音频、视频形式出现的服务信息，比如学校领导的重要讲话录音，内容广泛的学术报告，可以陶冶学生情操的音乐等，视频的信息内容也很丰富。
综合信息服务系统以WWW方式提供各种多媒体信息服务之外，还实现了与部门级的管理信息系统（RDBMS）和学校办公自动化系统（TES）的有机结合。
使信息服务的类型从文件系统扩展到SQL Server数据库和tes数据库。
第二部分建网目标2.1组建校园网的目标建造楼宇综合布线的目标应满足下面几点：安全性：严格执行有关技术标准，确保系统满足防雷、防潮、防鼠、防蚁要求；实用性：实施后的综合布线系统，能满足现代和未来发展的要求，并能实现语音、数据、监控、控制、报警等综合功能；灵活性：任意信息点均能接入电话、传真机、计算机、打印机、监控器、报警器等不同类型设备；经济性：在满足技术和应用要求的基础上，尽可能降低投资；扩展性：大量采用积木模块化标准件，使实施后的综合布线系统工程管理扩充方便，以便系统将纳入更多设备。
2.2综合布线系统各项指标综合网络布线系统是弱电系统数据和语音传递的基本通道。
在布线系统的基础上，可以形成遍布整个基地的电话网络、计算机网络。
布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。
综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路。
预留空间符合当前和以后的信息传输需要，保证较好的扩展性和足够的升级空间。
综合布线要求全面的考虑网络的应用性能，所以需要注意各个环节。
综合布线系统链路传输的最大衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在内,应符合表2的规定：要求将各点连成曲线后,测试的曲线全部应在标准曲线的限值范围之内。
综合布线系统任意两线对之间的近端串音衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在内(但不包括设备连接器),应符合规定：所有其它音源的噪声应比全部应用频率的串音噪声低10dB。
大多数主干电缆中,最坏线对的近端串。
在系统设计时,全系统所选的缆线、连接硬件、跳线、连接线等必须与选定的类别相一致。
如采用屏蔽措施时,则全系统必须都按屏蔽设计。
第三部分建网原则建网原则本校园网建设应遵循以下原则，它是一个满足数字、语音、图形图象等多媒体信息，以及综合教学、管理、科研信息传输和处理需要的综合数字网，并能符合TCP/IP网络协议。
技术上的先进性将保证处理数据的高效率、系统工作的灵活性、网络的可靠性，技术上的先进性也使系统的扩充和维护变得十分简单。
网络骨干线路的冗余备份、网络核心设备的冗余备份和电源冗余备份等方面保证网络的可靠性。
主干网络设备的选型及其模块、插槽个数、管理软件和网络整体结构，以及技术的开放性和对相关协议的支持等方面，来保证网络系统的开放性和扩充性。
网络管理应支持RMON和RMON2，以及标准的 MIB。
利用图形化的管理界面和简洁的操作方式，合理的网络规划策略，提供强大的网络管理功能。
安全方面，应使用一体化的网络管理使网络日常的维护和操作变得直观，便捷和高效。
内部网络之间、内部网络与外部公共网之间的互联，利用防火墙、杀毒软件等对访问进行控制，确保网络的安全。
网络系统的设计在性能价格比方面充分体现系统的实用性，既要采用先进的技术，又能在经费允许的条件下实现建网目标。
建立网络是综合布线的前提和基础。
第四部分总体方案建议4.1综合布线方案以交换式千兆以太网作为校园网的主干，按10M/100M交换式子网方式接入。
布线设计采用多级物理星型结构、点到点连接，任何一条线路故障均不影响其他线路的正常运行。
网络采用分散式三层交换体系，二级交换机具有第三级交换能力，主干线路压力小，全部实现百兆交换入室。
三级交换机可以堆叠，能将一个主干和桌面交换机组成一个整体，提供足够的交换口。
工作组子网选用100M交换模式。
使用户终端独占100M带宽的数据交换。
在核心交换机与工作组交换机之间，采用100Mbps传输带宽，当使用全双工时，传输带宽为200Mbps。
基本型，适用于综合布线系统中配置标准较低的场合，用铜芯对绞电缆组网。
基本型综合布线系统配置：每个工作区有一个信息插座；每个工作区的配丝电缆为1条4对绞电缆；采用夹接式交接硬件；每个工作区的干线电缆至少有2对对绞线。
增强型，适用于综合布线系统中中等配置标准的场合，用铜芯对较电缆组网。
增强型综合布线系统配置：每个工作区有二个或以上信息插座；每个工作区的配线电缆为2条4对对绞电缆；采用增值接式或插接交接硬件；每个工作区的干线电缆至少由对对绞线。
图2综合布线基本拓扑图4.2网络管理方案设置网络计费服务器该服务器串接在内部子网和外部网络之间，主要有两个功能功能ARP应答对外使用网卡NIC1的MAC地址应答外部主机或路由器发出的对内部主机的主机MAC 地址的请求，对内部使用网卡NICO的MAC地址应答内部主机发出的对外部主机或路由器MAC 地址的请求。
只有IP-MAC地址对合法注册的极其才能得到正确的ARP应答。
IP宝转发完成IP包的双向转发与计费，并对非法访问的IP包进行过滤。
只有注册用户访问合法站点的IP 包转才能通过。
用户注册提供用户注册服务接口，为IP包转发提供过滤一句。
只有授权用户才能注册成功，并通过计费服务器和外部网络通信。
整个系统采用同意的用户管理，即整个系统中用户可以使用统一的用户名和密码，用户管理由系统管理员操作，其主要功能有，用户等级开户，用户可以申请流量帐号、邮件帐号、拨入帐号中的一个或多个，这几个帐号使用统一的用户名和密码；用户维护可以修改用户的权限，如果只申请流量帐号的用户增加邮件帐号，也可以删除用户。
办公室、实验室、投影教室等网络使用费办公室使用的免费。
实验室及投影教室在上课时间根据教学计划免费为教师教学提供上网服务。
学生网络使用费多媒体网络机房在上课时间根据教学计划免费提供上网服务。
多媒体网络机房在完成教学计划以外的时间，适当收费为学生提供上网服务。
网络线路故障免费处理。
办公用计算机的维护、维修免费。
用户可以选择使用的不同的时间和带宽，系统管理员以此为一句进行收费，其它服务项目费用另行规定。
办理停网、退网办法欲办理暂停网络通讯者，需提前向网络教学管理中心提出申请，办理有关暂停通讯手续，开始停止收费，直到再次开通。
办理退网手续者，需提前向网络教学管理中心提出申请，办理有关退网手续，退网之前必须交清所有拖欠的费用。
第五部分网络布线方案5.1网络拓扑结构设计主干网与汇聚网采用树状结构，满足IEEE802.3ab协议,接入网使用星行结构，应遵从国际(ISO/IEC 11801)标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构。
以吉以太网为核心交换机汇聚层交换机，用光纤相连。
接入网和汇聚网通过超5类UTP或同轴电缆相连，接入网内VLAN设备通过普通5类UTP相连。

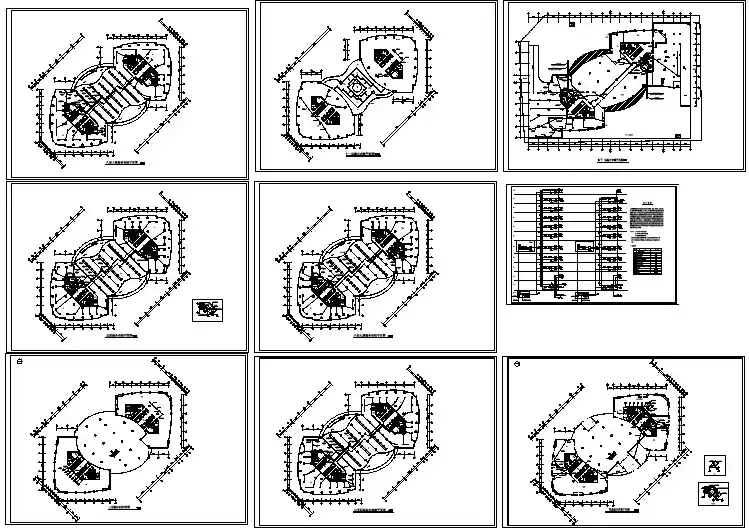

图3 布线空间立体图图4 布线效果图5.2网络设备的选型主干网采用1台3Com的核心交换机3Com 3 Switch 3800(3C17400)。
