弱电各系统拓扑图

医院弱电智能化各子系统的设计说明及其系统图一、智能化系统构成1、信息基础设施系统•综合布线系统•计算机网络系统•有线电视系统•多媒体信息发布及查询系统•公共广播系统•多媒体会议系统•机房建设工程2、安全防范系统•视频监控系统•入侵报警系统•门禁管理系统•电子巡更系统•停车场管理系统3、护理呼叫系统•分诊叫号系统•手术示教系统•婴儿防盗系统•医护专用系统综合布线系统：综合布线系统是建筑物或建筑群内的信息传输网络，它既能使语音、数据通信设备及其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连。

布点原则：导医台设置4个内网点、2个语音点消防控制室设置1个内网点、1个语音点收费处按照工位设置相应点位(冗余1-2个，另布1个UPS电源点)护士站设置4个内网点、1个语音点(另布1个UPS电源点)诊室设置1个内网点、1个语音点主任办公室设置1个内网点、1个外网点、1个语音点医生办公室、会诊室设置4个内网点、1个语音点医生、护士休息室设置1个语音点单人间病房设置1个外网点电梯轿厢设置1个语音点放射科设置1个光纤点，每个放射控制室设置2个内网点手术室需和专业厂商沟通确认内网点、光纤点。

计算机网络系统：计算机网络系统用于开展日常医疗业务（HIS、LIS、PACS、RIS、财务、体检系统等），并具备将来扩容和带宽升级的条件；提供合理、流畅的医院网络安全管理软件平台；提供稳定、实用和安全，具有高宽带、大容量和高速率的计算机网络。

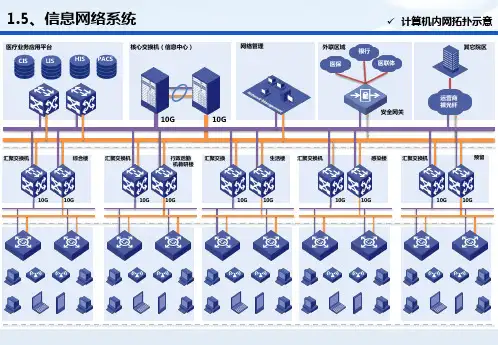

医院共设置3套计算机网络：1.医院内网（医疗业务、信息发布等）2.外网（互联网）3.智能网（监控、门禁、广播等）计算机内网拓扑图计算机外网拓扑图计算机智能网拓扑图有线电视系统：有线电视系统分为前端部分、干线传输部分和分配网络三个部分。

有线电视前端集中解调设备设在中心机房，有线电视节目进户采用集中解调方式，通过机顶盒解码后接入混合器，混合自办节目后经过分配网络传输到各个终端。

系统传输结构采用分配--分配结构，室外主干进线采用SYWV75-9四屏蔽同轴电缆，各单体建筑楼内放大器至分配器的电缆采用SYWV75-5四屏蔽同轴电缆，分配器至用户终端的电缆采用采用SYWV75-5四屏蔽同轴电缆。

整理一些常用的安防弱电系统图，让您的弱电方案设计瞬间变
得高大上！（visio可编辑）
传输系统
视频监控系统架构
客流分析
视频监控
云存储
卡口
防盗报警
门禁
考勤
人脸检测
楼宇行业-1
楼宇行业-2
视频监控
入侵报警
门禁停车场
2、visio常用图标（可编辑）
①前端设备
刚才介绍了精美拓扑的组成，下面我们先来看前端设备有哪些图标？我们从下图可以看出前端设备主要是由枪机，筒机，无线摄像头，半球，球机，USB摄像头等构成，对于绘制拓扑图中使用到的前端设备已经足够。

前端设备-1②前端配套前端配套设备主要是由补光灯灯，支架，立杆，防雷，交通控制主机，UPS等辅助设备组成，从以下图库中可以看出，也足够在绘制系统拓扑中使用了。

前端配套-2③中心管理中心管理一般存储设备，模拟监控就是DVR，数字监控就是NVR以及中心控制综合平台等设备；
中心管理-3④显示设备显示设备一般指的就是监视器，液晶电视以及LCD大屏和屏幕墙等设备；
显示设备-4⑤服务器服务器一般指的就是流媒体，平台，电视墙，GIS地图，存储以及客户端等设备；
服务器-5⑥网络安全网络安全一般指的就是交换机，路由器，无线AP，光端机，光纤收发器等常用设备；
网络安全-6⑦入侵报警设备入侵报警主要包括报警主机，电子围栏，红外对射，红外栅栏，光纤震动等设备；
入侵报警设备-7⑧门禁设备门禁设主要包括门禁控制器，读卡器，IC卡，开门按钮等常用设备；
门禁设备-8⑨会议设备会议设备主要包括会议主机，功放主机，话筒，音箱等；
会议设备-9⑩机房工程机房工程主要包括机柜，精密空调，传感器，防雷保护器等设备；
机房工程-10。

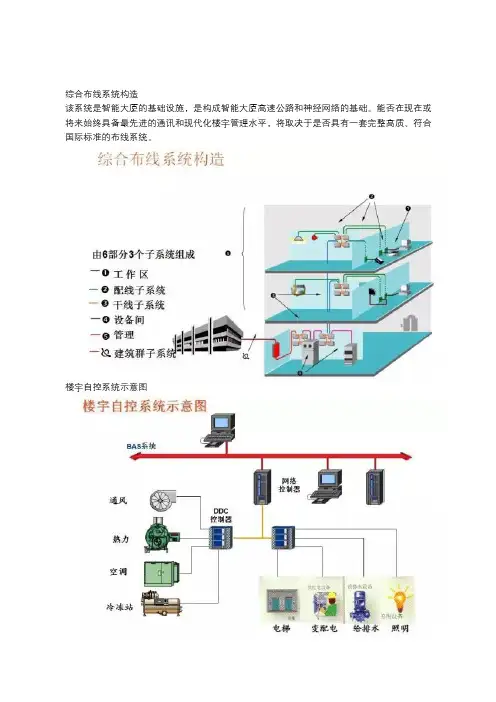

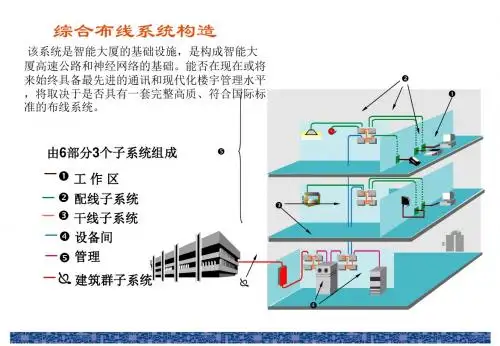

综合布线系统构造该系统是智能大厦的基础设施，是构成智能大厦高速公路和神经网络的基础。

能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平，将取决于是否具有一套完整高质、符合国际标准的布线系统。

楼宇自控系统示意图电视监控系统原理图该系统对犯罪分子有种威慑作用，使其望而生畏不敢轻易作案，对预防犯罪相当有效。

防盗报警系统原理图该系统是在一些无人值守的部位进行周边界或定向方位保护，具有隐蔽性好、报警及时、布防撤防灵活等特点，是建立多层次防范体系、进行全方位防护的主要手段之一。

电子巡更系统原理图电子巡更系统对巡更人员的巡更路线、时间等的设置及巡更数据的分析，可以实现对巡更人员的工作监督，以确保人防与技防的结合。

可视对讲系统停车场管理系统停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节，因此，采用停车库管理系统不但可以适应现代化办公需求，而且较之人工管理更为安全、简便、快捷、误差率小，并且可避免现场管理者人为的不合理收费。

卫星接收及电视系统它除了满足接收广播电视外，还可传输其他信号，例如用录像机和调制器自行播送文娱节目、教育节目以及VOD点播等业务。

计算机网络系统该系统主要是为工作、生活、娱乐的人们提供一个对内可共享资源，对外架起一座高速通讯的桥梁，建立与外界的网络互联环境，同时追求实现最佳的物业管理模式。

通过网络的建设使人们足不出户就可以进行电子购物、网上医疗诊断、点播VOD等等，使人们真正感受到全方位信息服务的智能所在。

视频会议系统该系统使人们的通信方式从单一的话音通信发展到话音、图像、视频和数据一体化的多媒体数字通信。

这样就从传统的开会方式上升到现代化的信息交流方式。

同声传译系统该系统是在使用不同国家语言的会议的场合，将发言者的语言（原语）同时由译员翻译，并传送给听众的系统。

会议发言系统该系统可供主席和代表分散自动或集中手动控制传声器的单通路声系统，所有参加讨论的人，都能在座位上方便地使用传声器，主席具有“优先权”控制功能，通过该功能，主席可控制发言次序，掌握会场气氛。

弱电工程系统拓扑图及文字介绍
数据通信系统主要为园区的运营管理（专网、内网、设备网）、园区企业的办公（Internet网）、园区的游客WIFI。

数据骨干网采用光纤传输，运营管理网、企业办公网、免费WIFI网络组成。

语音通信系统采用两种方式：1、传统模拟语音通信系统；2、IP PBX网络电话；综合布线是园区区内信息通信网络的基础传输通道和平台，能支持语音、数据、图像和多媒体等各种业务信息的传输。

安全防范系统包括视频安防监控系统、电子巡更系统、入侵报警系统、无线对讲系统、周界防护系统等；视频监控系统采用全数字系统，电子巡更系统采用RFID或者离线式巡更系统，记录园区保安的巡查信息和日查表；本系统采用车牌识别系统，进入园区的车辆通过车牌识别，记录车牌信息和进入园区停车场的信息，离开停车场时自动计费等。

8.4最新版智能化弱电工程现场施工图片和系统拓扑图
前言：
每个月薛哥都会整理一些施工图片或者系统图拓扑图供一些新入行的弱电工作者学习，今天就分享一些最新的弱电各系统图拓扑图。

正文：
本次分享的施工图片和系统拓扑图都是当今最主流的解决方案，里面涵盖了人脸识别，智慧社区，大数据，工业，公建，民建等项目的实战图片。

再次感谢提供图片的读者们，共建智能化弱电行业学习平台。

开始上图：
致读者：每个月薛哥都会整理当前最新的施工图片和系统解决方案，免费分享给大家。

弱电行业更新太快，只有这样才能保证大家不被淘汰！加入薛哥这个弱电平台，快速提高自己！。

智能化弱电入门资料大全导读：智能化弱电系统的总体功能主要可以从以下几个方面来体现：保证大楼内的所有机电设备的正常运行；为大楼内人员提供人身、财产安全保障舒适；为大楼内部用户提供舒适、便捷的工作、生活环境。

提供大楼内适宜的空气温度、相对湿度和空气洁净度等环境参数指标。

保障水、电、冷、热等能源供应。

提供优美的背景音乐和信息显示满足大楼内部各部门之间和与外部互通信息，实现信息资源共享的需要。

大楼使用者能及时了解大楼内部信息，能及时得到物业服务；为大楼管理者提供物业管理手段。

延长设备使用寿命；节省能源；节省人员；提高设备利用率。

一、建筑智能化弱电系统大全本文主要内容：综合布线系统计算机网络系统程控交换机系统闭路电视监控系统门禁考勤一卡通消费系统停车场管理系统防盗报警系统楼宇对讲系统访客系统巡更系统智能家居系统三表抄送（巡更））系统寻呼对讲与专业对讲系统楼宇自控系统公共广播系统有线电视与卫星接收系统二、弱电各系统间接1、综合布线系统综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

1) 简介综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。

下图是综合布线的六个子系统系统图，见图一。
