四、双代号时标网络计划四、双代号时标网络计划(一)双代号时标网络计划的特点与适用范围。
(1)双代号时标网络计划主要有以下几个特点:①兼有网络计划与横道计划的优点,能够清楚地表明计划的时间进程;②时标网络计划能在图上直接显示各项工作的开始与完成时间、工作自由时差及关键线路;③时标网络计划在绘制中受到时间坐标的限制,因此不易产生循环回路之类的逻辑错误;④可以利用时标网络计划图直接统计资源的需要量,以便进行资源优化和调整;(2)双代号时标网络计划的适用范围。
①工作项目较少、工艺过程比较简单的工程;②局部网络计划;③作业性网络计划;④使用实际进度前峰线进行进度控制的网络计划。
双代号时标网络计划的特点及适用范围应该记牢,在选择题中常常会考到。
(二)双代号时标网络计划的编制方法。
时标的长度单位必须注明。
必要时可在顶部时标之上或底部时标之下加注日历的对应时间。
按各工作的时间长度绘制相应工作的实线部分,使其在时间坐标上的水平投影长度等于工作时间;虚工作因为不占时间,故只以垂直虚线表示;用波形线把实线部分与其紧后工作的开始节点连接起来,以表示自由时差。
(三)双代号时标网络计划关键线路和时间参数的确定。
(1)关键线路的判定。
双代号时标网络计划中,自终点节点向起点节点观察,凡自始至终不出现自由时差(波形线)的通路,就是关键线路。
这是因为,如果某条线路自始至终都没有波形线,这条线路就不存在自由时差,也不存在总时差,它没有机动余地,当然就是关键线路。
或者说,这条线路上的各工作的最迟开始时间与最早开始时间是相等的,这样的线路特征只有关键线路才具备。
(2)最早时间和计算工期的判定。
每条箭线箭尾和箭头所对应的时标值,就是该工作的最早开始时间和最早完成时间。
时标网络计划的计算工期,应是其终点节点与起点节点所在位置之差。
按最早时间绘制的时标网络计划,起点节点定位在时标表的起始刻度线上,每一项工作都是按最早开始时间确定其箭尾位置;每一项工作的箭线在时间坐标上的水平投影长度都与其持续时间相对应,因此该工作的箭线末端(箭头)对应的时标值必然是该工作的最早完成时间;终点节点表示所有工作都完成,它所对应的时标值,也就是该网络计划的总工期,即计算工期。

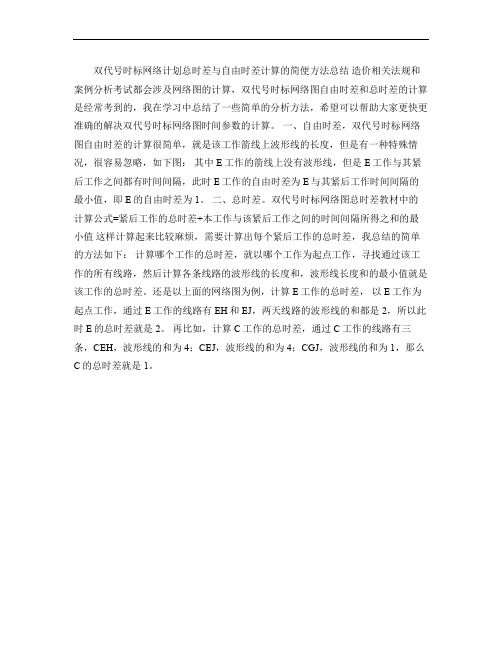

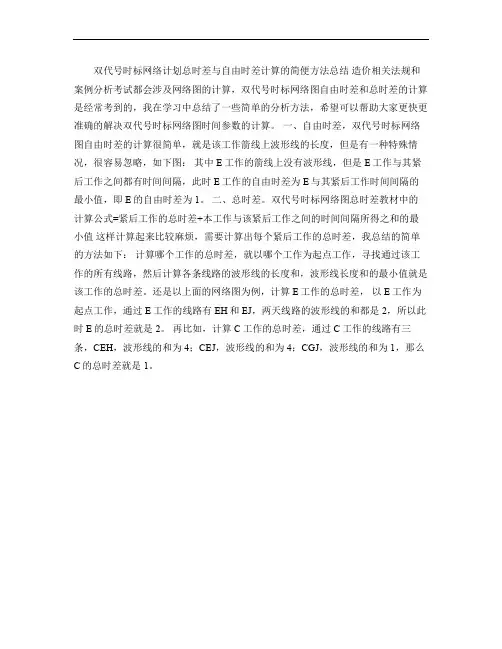

双代号时标网络计划总时差与自由时差计算的简便方法总结造价相关法规和案例分析考试都会涉及网络图的计算,双代号时标网络图自由时差和总时差的计算是经常考到的,我在学习中总结了一些简单的分析方法,希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。
一、自由时差,双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度,但是有一种特殊情况,很容易忽略,如下图:其中E工作的箭线上没有波形线,但是E工作与其紧后工作之间都有时间间隔,此时E工作的自由时差为E与其紧后工作时间间隔的最小值,即E的自由时差为1。
二、总时差。
双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值这样计算起来比较麻烦,需要计算出每个紧后工作的总时差,我总结的简单的方法如下:计算哪个工作的总时差,就以哪个工作为起点工作,寻找通过该工作的所有线路,然后计算各条线路的波形线的长度和,波形线长度和的最小值就是该工作的总时差。
还是以上面的网络图为例,计算E工作的总时差,以E工作为起点工作,通过E工作的线路有EH和EJ,两天线路的波形线的和都是2,所以此时E的总时差就是2。
再比如,计算C工作的总时差,通过C工作的线路有三条,CEH,波形线的和为4;CEJ,波形线的和为4;CGJ,波形线的和为1,那么C的总时差就是1。
双代号时标网络图(特点、编制方法、例题)网络搜集整理四、双代号时标网络计划1.双代号时标网络计划的特点双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划,其主要特点有:(1)时标网络计划兼有网络计划与横道计划的优点,它能够清楚地表明计划的时间进程,使用方便;(2)时标网络计划能在图上直接显示出各项工作的开始与完成时间,工作的自由时差及关键线路;(3)在时标网络计划中可以统计每一个单位时间对资源的需要量,以便进行资源优化和调整;(4)由于箭线受到时间坐标的限制,当情况发生变化时,对网络计划的修改比较麻烦,往往要重新绘图。
但在使用计算机以后,这一问题已较容易解决。
2.双代号时标网络计划的一般规定(1)时间坐标的时间单位应根据需要在编制网络计划之前确定,可为:季、月、周、天等;(2)时标网络计划应以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的自由时差;(3)时标网络计划中所有符号在时间坐标上的水平投影位置,都必须与其时间参数相对应。
节点中心必须对准相应的时标位置;(4)虚工作必须以垂直方向的虚箭线表示,有自由时差时加波形线表示。
3.时标网络计划的编制时标网络计划宜按各个工作的最早开始时间编制。
在编制时标网络计划之前,应先按已确定的时间单位绘制出时标计划表,如表所示。
双代号时标网络计划的编制方法有两种:(1)间接法绘制先绘制出标时网络计划,计算各工作的最早时间参数,再根据最早时间参数在时标计划表上确定节点位置,连线完成,某些工作箭线长度不足以到达该工作的完成节点时,用波形线补足。
(2)直接法绘制根据网络计划中工作之间的逻辑关系及各工作的持续时间,直接在时标计划表上绘制时标网络计划。
绘制步骤如下:1)将起点节点定位在时标表的起始刻度线上。
2)按工作持续时间在时标计划表上绘制起点节点的外向箭线。
3)其他工作的开始节点必须在其所有紧前工作都绘出以后,定位在这些紧前工作最早完成时间最大值的时间刻度上,某些工作的箭线长度不足以到达该节点时,用波形线补足,箭头画在波形线与节点连接处。
双代号时标网络计划
双代号时标网络计划是一种用于电力系统保护的新型数字保护
方案。
它采用了双代号时标技术,能够实现对电力系统故障的快速
准确定位和保护动作,提高了电力系统的可靠性和稳定性。
双代号时标网络计划的核心是双代号时标技术。
传统的保护方
案中,通常使用单一时标来实现保护动作的协调。
而双代号时标技
术则采用了两个时标,分别为主时标和辅助时标。
主时标用于实现
快速的主保护动作,而辅助时标则用于实现辅助保护动作,以提高
保护的可靠性和稳定性。
双代号时标网络计划在实际应用中具有许多优点。
首先,它能
够实现对电力系统故障的快速准确定位,提高了故障的处理效率。
其次,双代号时标技术能够实现保护动作的精确协调,避免了误动
作和漏动作的发生,提高了电力系统的可靠性。
此外,双代号时标
网络计划还能够实现对电力系统故障的远程监控和管理,提高了电
力系统的运行效率和安全性。
在实际应用中,双代号时标网络计划需要满足一定的技术要求。
首先,需要具有高精度的时钟同步技术,以确保主时标和辅助时标
的准确同步。
其次,需要具有快速的通信技术,以实现对电力系统故障的快速响应。
此外,还需要具有可靠的数据处理和存储技术,以确保对电力系统故障数据的及时和准确处理。
总的来说,双代号时标网络计划是一种具有广阔应用前景的新型数字保护方案。
它能够实现对电力系统故障的快速准确定位和保护动作,提高了电力系统的可靠性和稳定性。
随着电力系统的不断发展和完善,相信双代号时标网络计划将会在电力系统保护领域发挥越来越重要的作用。
双代号时标网络计划时间参数计算一.双代号时标网络计划的概念双代号时标网络计划简称时标网络计划,实质上是在一般网络图上加注时间坐标,它所表达的逻辑关系与原网络计划完全相同,但箭线的长度不能任意画,与工作的持续时间相对应。
时标网络计划既有一般网络计划的优点,又有横道图直观易懂的优点。
•在时标网络计划中,网络计划的各个时间参数可以直观地表达出来,因此,可直观地进行判读;•利用时标网络计划,可以很方便地绘制出资源需要曲线,便于进行优化和控制;•在时标网络计划中,可以利用前锋线方法对计划进行动态跟踪和调整。
时标网络计划可按最早时间和最迟时间两种方法绘制,使用较多的是最早时标网络计划。
二.时标网络计划的绘制时标网络计划宜按最早时间绘制。
在绘制前,首先应根据确定的时间单位绘制出一个时间坐标表,时间坐标单位可根据计划期的长短确定(可以是小时、天、周、旬、月或季等),如下表所示;时标一般标注在时标表的顶部或底部(也可在顶部和底部同时标注,特别是大型的、复杂的网络计划),要注明时标单位。
有时在顶部或底部还加注相对应的日历坐标和计算坐标。
时标表中的刻度线应为细实线,为使图面清晰,此线一般不画或少画。
时标形式有以下三种:计算坐标主要用作网络计划时间参数的计算,但不够明确。
如网络计划表示的计划任务从第0天开始,就不易理解。
日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期,同时还可以考虑扣除节假日休息时间。
工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成,但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。
在时标网络计划中,以实线表示工作,实线后不足部分(与紧后工作开始节点之间的部分)用波形线表示,波形线的长度表示该工作与紧后工作之间的时间间隔;由于虚工作的持续时间为0,所以,应垂直于时间坐标(画成垂直方向),用虚箭线表示,如果虚工作的开始节点与结束节点不在同一时刻上时,水平方向的长度用波形线表示,垂直部分仍应画成虚箭线。
双代号时标网络计划(简称时标网络计划)以水平时间坐标为尺度表示工作时间,以实箭线表示工作,实箭线的水平投影长度表示该工作的持续时间;以虚箭线表示虚工作,由于虚工作的持续时间为零,故虚箭线只能垂直画;以波形线表示工作与其紧后工作之间的时间间隔(以终点节点为完成节点的工作除外,当计划工期等于计算工期时,这些工作箭线中波形线的水平投影长度表示其自由时差)。
一、时标网络计划的编制方法(两种方法)时标网络计划宜按各项工作的最早开始时间编制。
在编制时标网络计划之前,应先按已经确定的时间单位绘制时标网络计划表。
如表3—7所示。
时间坐标可以标注在时标网络计划表的顶部或底部。
也可以顶部和底部同时标注时间坐标。
编制时标网络计划应先绘制无时标的网络计划草图,然后按间接绘制法或直接绘制法进行。
(一)间接绘制法所谓间接绘制法,是指先根据无时标的网络计划草图计算其时间参数并确定关键线路,然后在时标网络计划表中进行绘制。
在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置,然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。
当某些工作箭线的长度不足以到达该工作的完成节点时,须用波形线补足,箭头应画在与该工作完成节点的连接处。
(二)直接绘制法所谓直接绘制法,是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。
以图3—26所示网络计划为例说明绘制过程。
(1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。
如图3—27所示,节点①就是定位在时标网络计划表的起始刻度线“0”位置上。
(2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。
如图分别绘出工作箭线A、B和C。
(3)除网络计划的起点节点外,其他节点必须在所有以该节点为完成节点的工作箭线均绘出后,定位在这些工作箭线中最迟的箭线末端。
当某些工作箭线的长度不足以到达该节点时,须用波形线补足,箭头画在与该节点的连接处。
例如节点②直接定位在工作箭线A的末端;节点③直接定位在工作箭线B的末端;节点④的位置需要在绘出虚箭线3—4之后,定位在工作箭线C和虚箭线3—4中最迟的箭线末端,即坐标“4”的位置上。
