双代号时标网络计划讲解与练习题

2022-07-04 11:47 来源：打印| 收藏 |字号分享到：( )。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】 CDE【答案解析】选项C，有 8、9 两个终点节点，故错误；选项D，错在一对节点(1和 3) 表示了两项工作(B．C 工作)；选项 E，节点 3、4 编号顺序错误。

参见教材 P117、119( )。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以浮现循环回路C．网络图中一个节点惟独一条箭线引出D．网络图中严禁浮现没有箭头节点或者没有箭尾节点的箭线E．单目标网络计划惟独一个起点节点和一个终点节点【正确答案】 ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁浮现循环回路；③双代号网络图中，在节点之间严禁浮现带双向箭头或者无箭头的连线；④双代号网络图中，严禁浮现没有箭头节点或者没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或者多条内向箭线时，为使图形简洁，可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对节点表示)；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或者指向法；⑦双代号网络图中应惟独一个起点节点和一个终点节点(多目标网络计划除外)，而其他所有节点均应是中间节点；⑧双代号网络图应条理清晰，布局合理。

参见教材P117、119网络图是( )。

工作紧前工作A ．A 图B ．B 图C ．C 图D ．D 图A B————CADA、BEDFC、D【正确答案】 C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材 P117、119( )。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】 A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

【例】一、某双代号网络计划中(以天为单位),工作K的最早开始时间为6,工作持续时间为4,工作M的最迟完成时间为22。

工作持续时间为10,工作N的最迟完成时间为20,工作持续时间为5,已知工作K只有M,N两项紧后工作,工作K的总时差为(A )天。

A.2B.3C.5 D.6解题思路：工作K的总时差等于其最迟开始时间减去最早开始时间，最早开始时间为6，因此求总时差只需要求最迟开始时间即可。

根据题意，工作K的最迟完成时间应等于其紧后工作M和N最迟开始时间的最小值，工作M的最迟开始时间等于22-10=12，工作N的最迟开始时间等于20-5=15，因此工作K的最迟完成时间等于12，工作K的最迟开始时间等于12-4=8，总时差等于最迟开始时间减去最早开始时间等于8-6=2【例】二、已知工作A的紧后工作是B和C，工作B的最迟开始时间为l4，最早开始时间为10；工作C的最迟完成时间为l6，最早完成时间为l4；工作A的自由时差为5天，则工作A的总时差为（）天。

A．5B．7C．9 D．11答案：B解题要点：根据题意，B 的总时差为4，C的总时差为2，TFA=MIN(LAGAB+4,LAGAC+2),而LAGAB和LAGAC的最小值为5（因为A的自由时差是其与紧后工作之间时间间隔的最小值），所以的TFA最小值为7。

【例】三、某工程网络计划中工作M的总时差和自由时差分别为5天和3天，该计划执行过程中经检查发现只有工作M的实际进度拖后4天，则工作M的实际进度（不影响总工期，但将其紧后工作的最早开始时间推迟1天）。

解题思路：总时差是不影响总工期的情况下工作的机动时间，自由时差是不影响紧后工作的情况下工作的机动时间，该工作的总时差为5天，自由时差为3天，该工作拖后4天，很显然，不会影响总工期，但会影响到紧后工作的最早开工时间。

双代号网络计划图一、选择题1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。

A.混凝土养护工作是实工作，用实箭线表示B.虚工作不需要消耗时间，但需要消耗资源C.虚工作的不需要消耗资源，但需要消耗时间D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点2.已知下列双代号网络图，工作H的紧后工作有（C ）。

A.工作G、C、DB.工作G、CC.工作G、B、CD.工作G、B、C、A、D3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。

A.①→②→③→⑤→⑦B.①→②→③→⑤→⑦C.①→③→⑤→⑦D.①→②→③→⑥→⑦4.某工作M有A、B、C三项紧前工作，ES A=5，D A=3，ES B=4，D B=5，ES C=6，D C=1，则ES M为（B ）。

A.8B.9C.7D.65.某工作N有A、B、C三项紧后工作，LF A=10，D A=3，LS B=12，LF C=15，D C=1，则LF N为（A ）。

A.7B.0C.14D.106.某工作K的LF K=20，D K=3，ES K=10，则TF K为（D ）。

A.20B.10C.17D.77.某工作M的最早开始时间为第16天，持续时间为5天。

该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。

A.3B.6C.7D.58.有M、N两项连续工作，ES M=4，ES N=14，D M=4，LF M=30，则（A ）。

A.TF M=22，FF M=6B.TF M=26，FF M=6C.TF M=22，FF M=10D.TF M=26，FF M=109.某工作P，已知LF P=15、D P=2，有M、N、K三项紧前工作，ES M=5、D M=3，ES N=4，D N=5，ES K=6，D K=1，LF P=15，则TF P为（B ）。

A.3B.4C.5D.610.某网络计划，已知TF=8，FF=4，检查时发现M工作的持续时间延长了6天，说明M工作（B ）。

例题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差( )。

A. 均为1周B. 分别为3周和1周C. 均为3周D. 分别为4周和3周答案：B. 分别为3周和1周。

解析：首先确定B的自由时差为1；然后分析B的总时差：一项工作的总时差等于其紧后工作的总时差加上两者之间的时间间隔之和的最小值。

B的总时差等于其紧后工作E的总时差加上B和E之间的时间间隔1（B箭杆上波形线长度），E的总时差等于2（由它的紧后工作H、J分析得出），所以，B的总时差＝2＋1＝3。

【例题2】在上图所示双代号时标网络计划中，如果C、E、H三项工作因共用一台施工机械而必须顺序施工，则该施工机械在现场的最小闲置时间为( )周。

A. 4B. 3C. 2D. 1答案：C解析：图中C的总时差为2周，其后续工作J和G各有2周总时差，可令其晚开工2周，最迟完成时间为第4周，与E最早开始时间相同，E的最早完成时间第8周与关键工作H 开始时间第10周相差2周，施工机械闲置共计2周。

故答案应为C。

【例题3】在双代号时标网络计划中，关键线路是指( )。

A. 没有虚工作的线路B．由关键节点组成的线路C．没有波形线的线路D．持续时间最长工作所在的线路答案:C【例题4】已知某工程双代号网络计划的计算工期为130天。

如果计划工期为135天，则关键线路上( )。

A．相邻工作之间时间间隔为零B．工作的自由时差为零C．工作的总时差为零D．节点最早时间等于最迟时间答案：A解析：选项A对。

从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。

选项B错。

既然“相邻工作之间时间间隔为零”，肯定自由时差就应为零,但是最后工作的自由时差不为零。

选项C错。

根据总时差的定义：网络计划终点节点n所代表的工作的总时差应等于计划工期与计算工期之差（135-130=5）。

所以终点节点的总时差就不为零。

选项D错。

只有TC=Tp时，关键节点的最早时间等于最迟时间。

第三章网络计划技术第四节双代号时标网络计划综合练习与答案一、单选题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差（）。

A.均为1周B.分别为3周和1周C.均为3周D.分别为4周和3周【参考答案】：B【试题解析】：双代号时标网络中的工作总时差确定方法为：①以终点节点为完成节点的工作，其总时差应等于计划工期与本工作最早完成时间之差；②其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。

据此计算，工作J的总时差为2周，工作H的总时差为0周，工作E与工作J的时间间隔为1周，工作E与工作H的时间间隔为2周，所以工作E的总时差为：min{0+2，2+1}=2（周），工作B的总时差为：1+2=3（周）。

B工作的自由时差为该工作箭线中波形线的水平投影长度，即为1周。

2、某工程双代号时标网络计划如下图所示，其中工作A的总时差为（）天。

A.1B.2C.3D.4【参考答案】：A【试题解析】：其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。

3、某工程双代号时标网络计划如下图所示，其中工作D的总时差和自由时差（）。

A.均为2周B.分别为2周和3周C.均为3周D.分别为3周和2周【参考答案】：D【试题解析】：根据波形线的含义和TF i-j=min（LAG i-j，j—k+TF j—k），由于工作D箭线上有2周波形线，且紧后是实箭线，所以工作D与其紧后工作的时间间隔为2周，自由时差也是2周；又由于工作H的总时差和自由时差均为1周，所以TF i-j=2+1=3（周）。

4、不属于时标网络计划的坐标体系是（）。

A.计算坐标体系B.工作日坐标体系C.日历坐标体系D.三维坐标体系【参考答案】：D【试题解析】：时标网络计划的坐标体系包括计算坐标体系、工作日坐标体系和日历坐标体系3种。

5、时标网络计划中，当某工作之后只紧接虚工作时，则该工作的自由时差为（）。

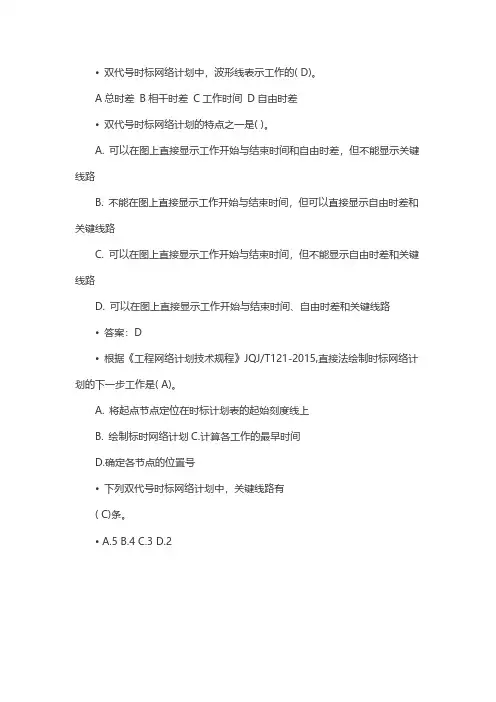

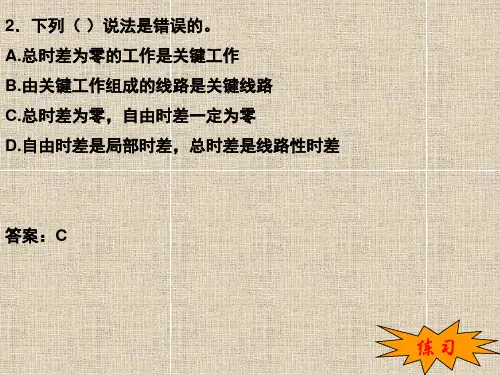

• 双代号时标网络计划中，波形线表示工作的( D)。

A总时差B相干时差C工作时间D自由时差 • 双代号时标网络计划的特点之一是( )。

A. 可以在图上直接显示工作开始与结束时间和自由时差，但不能显示关键线路 B. 不能在图上直接显示工作开始与结束时间，但可以直接显示自由时差和关键线路 C. 可以在图上直接显示工作开始与结束时间，但不能显示自由时差和关键线路 D. 可以在图上直接显示工作开始与结束时间、自由时差和关键线路 • 答案：D • 根据《工程网络计划技术规程》JQJ/T121-2015,直接法绘制时标网络计划的下一步工作是( A)。

A. 将起点节点定位在时标计划表的起始刻度线上B. 绘制标时网络计划C.计算各工作的最早时间 D.确定各节点的位置号 • 下列双代号时标网络计划中，关键线路有 ( C)条。

• A.5 B.4 C.3 D.2 单代号搭接网络计划 • 某道路工程在进行基层和面层施工时,为了给面层铺设提供工作面和工作条件,需待基层铺设一定时间后才能进行面层摊铺,这种时间间隔是( A )时距。

A、STSB、FTFC、STFD、FTS • 关于单代号搭接网络计划时距的说法，正确的是 ( C ) A. 时距是某工作具有的特殊时间参数 B. 相邻工作间只能有一种时距的限制 C. 时距一般标注在箭头的上方 D. 时距是时间间隔的特殊形式 双代号网络计划 • 某双代号网络计划如下图所示(时间：天)，则工作D的自由时差是 ( )天。

• A3 B.2 C.1 D.0 答案：B • 解题要点：工作D的最早开始时间为8，最早完成时间为10，工作C 的最早完成时间为12，工作F的最早开始时间为12，所以D工作的自由时差为其紧后工作的最早开始时间减去本身的最早完成时间=12-10=2 • 某工程双代号网络计划如下图，其计算工期是(D )天。

A.11B.13C.15D.22 • 某工程双代号网络图如下图所示，图中已标出各项工作的最早开始时间和最迟开始时间，该计划表明 ( )。

双代号时标网络计划三、双代号时标网络计划（一）双代号时标网络计划是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

（二）双代号时标网络计划的特点双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划，其主要特点如下：●时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便；●时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路；●在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；●由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。

但在使用计算机以后，这一问题已较容易解决。

（三）双代号时标网络计划的一般规定1．双代号时标网络计划必须以水平时间坐标为尺度表示工作时间。

时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、月或季。

2．时标网络计划中所有符号在时间坐标上的水平投影位置，都必须与其时间参数相对应。

节点中心必须对准相应的时标位置。

3．时标网络计划中虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。

（四）时标网络计划的编制时标网络计划宜按各个工作的最早开始时间编制。

在编制时标网络计划之前，应先按已确定的时间单位绘制出时标计划表。

1．间接法绘制2．直接法绘制补充1．在下图所示的双代号时标网络计划中，请大家分析判断以下几个问题：（1）计算工期（2）关键线路（3）自由时差（取整数） (4) 总时差【解析】1．计算工期为142．关键线路为1-2-4-5-7-83.C,D,G的自由时差分别为2，0，34.总时差：最后工作的总时差=自由时差其它工作总时差=紧后工作的总时差（最小值）+自由时差I工作总时差=0 H工作总时差=1 G工作总时差=3F工作总时差=0 6-7工作总时差=2 E工作总时差=1+0=12.双代号时标网络计划的特点之一是( )。

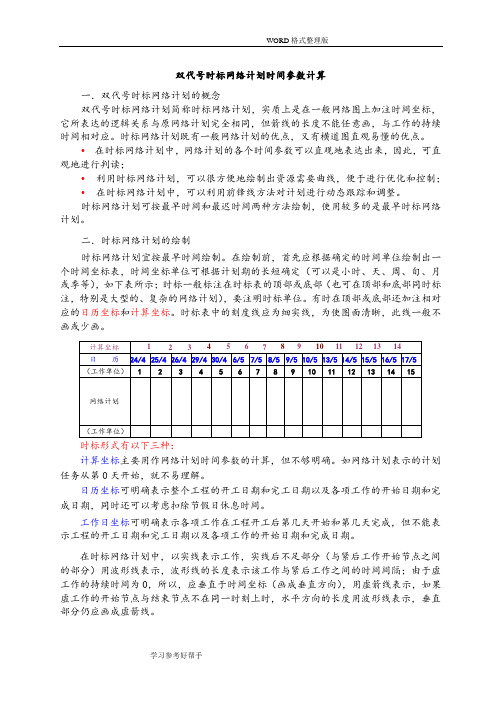

双代号时标网络计划时间参数计算一．双代号时标网络计划的概念双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，与工作的持续时间相对应。

时标网络计划既有一般网络计划的优点，又有横道图直观易懂的优点。

•在时标网络计划中，网络计划的各个时间参数可以直观地表达出来，因此，可直观地进行判读；•利用时标网络计划，可以很方便地绘制出资源需要曲线，便于进行优化和控制；•在时标网络计划中，可以利用前锋线方法对计划进行动态跟踪和调整。

时标网络计划可按最早时间和最迟时间两种方法绘制，使用较多的是最早时标网络计划。

二．时标网络计划的绘制时标网络计划宜按最早时间绘制。

在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位可根据计划期的长短确定（可以是小时、天、周、旬、月或季等），如下表所示；时标一般标注在时标表的顶部或底部（也可在顶部和底部同时标注，特别是大型的、复杂的网络计划），要注明时标单位。

有时在顶部或底部还加注相对应的日历坐标和计算坐标。

时标表中的刻度线应为细实线，为使图面清晰，此线一般不画或少画。

时标形式有以下三种：计算坐标主要用作网络计划时间参数的计算，但不够明确。

如网络计划表示的计划任务从第0天开始，就不易理解。

日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期，同时还可以考虑扣除节假日休息时间。

工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成，但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。

在时标网络计划中，以实线表示工作，实线后不足部分（与紧后工作开始节点之间的部分）用波形线表示，波形线的长度表示该工作与紧后工作之间的时间间隔；由于虚工作的持续时间为0，所以，应垂直于时间坐标（画成垂直方向），用虚箭线表示，如果虚工作的开始节点与结束节点不在同一时刻上时，水平方向的长度用波形线表示，垂直部分仍应画成虚箭线。

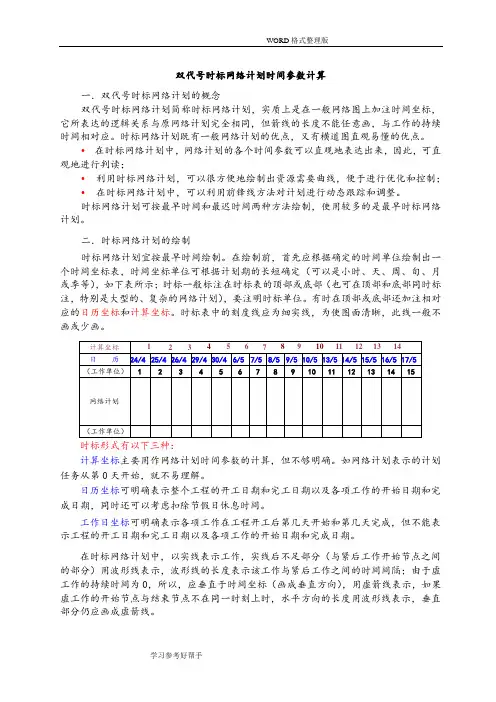

双代号时标网络计划时间参数计算一．双代号时标网络计划的概念双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，与工作的持续时间相对应。

时标网络计划既有一般网络计划的优点，又有横道图直观易懂的优点。

•在时标网络计划中，网络计划的各个时间参数可以直观地表达出来，因此，可直观地进行判读；•利用时标网络计划，可以很方便地绘制出资源需要曲线，便于进行优化和控制；•在时标网络计划中，可以利用前锋线方法对计划进行动态跟踪和调整。

时标网络计划可按最早时间和最迟时间两种方法绘制，使用较多的是最早时标网络计划。

二．时标网络计划的绘制时标网络计划宜按最早时间绘制。

在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位可根据计划期的长短确定（可以是小时、天、周、旬、月或季等），如下表所示；时标一般标注在时标表的顶部或底部（也可在顶部和底部同时标注，特别是大型的、复杂的网络计划），要注明时标单位。

有时在顶部或底部还加注相对应的日历坐标和计算坐标。

时标表中的刻度线应为细实线，为使图面清晰，此线一般不画或少画。

时标形式有以下三种：计算坐标主要用作网络计划时间参数的计算，但不够明确。

如网络计划表示的计划任务从第0天开始，就不易理解。

日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期，同时还可以考虑扣除节假日休息时间。

工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成，但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。

在时标网络计划中，以实线表示工作，实线后不足部分（与紧后工作开始节点之间的部分）用波形线表示，波形线的长度表示该工作与紧后工作之间的时间间隔；由于虚工作的持续时间为0，所以，应垂直于时间坐标（画成垂直方向），用虚箭线表示，如果虚工作的开始节点与结束节点不在同一时刻上时，水平方向的长度用波形线表示，垂直部分仍应画成虚箭线。

双代号网络计划考试题一、单项选择题1.在双代号网络图中，表示工作之间逻辑关系但不消耗时间和资源的线段称为（）。

A. 实箭线B. 虚箭线C. 关键线路D. 紧前工作答案：B2.双代号网络计划中的关键线路是指（）。

A. 总时差为零的线路B. 自由时差最大的线路C. 工作时间最长的线路D. 工作最少的线路答案：C（注：虽然关键线路的总工作时间最长，但题目中的表述“工作时间最长的线路”可能产生歧义，因为“工作时间”也可理解为单个工作的持续时间。

然而，在双代号网络计划中，关键线路确实是指总的工作持续时间最长的线路。

此题在严格意义上应选表述最准确的选项，但根据常规理解和题目意图，C选项为正确答案。

）3.双代号网络图中的工作是用（）表示的。

A. 箭线及其两端节点编号B. 节点及其编号C. 箭线及其起始节点标号答案：A4.在双代号网络计划中，工作的总时差（TF）是指该工作（）。

A. 最早开始时间与最迟开始时间之差B. 最早完成时间与最迟完成时间之差C. 最早开始时间与最早完成时间之差D. 最迟开始时间与最迟完成时间之差答案：B5.某工作的自由时差（FF）为3天，表示该工作可以（）。

A. 推迟3天开始而不影响总工期B. 推迟3天完成而不影响总工期C. 提前3天开始而不影响紧后工作D. 提前3天完成而不影响紧后工作答案：D二、多项选择题6.关于双代号网络图的绘图规则，以下说法正确的是（）。

A. 箭线不能交叉B. 可以有多个起点节点C. 应只有一个起点节点和一个终点节点D. 关键工作必须安排在图面中心答案：A、C7.在双代号网络计划中，以下哪些因素可能影响工作的最早开始时间？（）A. 该工作的紧前工作的最早完成时间B. 该工作的持续时间C. 该工作的紧后工作的最早开始时间D. 该工作的总时差答案：A三、判断题8.双代号网络计划中，总时差最小的工作为关键工作。

（）答案：正确9.双代号网络图中，虚工作既消耗时间也消耗资源。

二、双代号网络计划时间参数计算工作的持续时间(D)；(类似于流水节拍)工序时间参数：最早开始时间ES T，最早完成时间EF T ， 最迟开始时间LS T，最迟完成时间LF T ， 总时差T F ，自由时差F F。

（总时差T F ：在不影响计划工期的前提下，本工作可以利用的机动时间。

即：T F =LS T -ES T =LF T -EF T） （自由时差F F：是在不影响紧后工作最早开始时间的条件下，本工作可以利用的机动时间。

即:F j i F -=ES k j T --EF j i T -）（英文单词：Time;Early;Starting;Late;Finish;Total;Free;Float ）帮助大家理解总时差和自由时差的小例子假设有上午上课（A 工作）3小时，A 工作最早8:00开始，吃午饭（B 工作）预留1小时（B 工作最早12:00开始），吃午饭最短20分钟，下午1点必须上课（或者说A 、B 工作必须在13:00结束）。

求A 工作的总时差和自由时差。

A 的自由时差是1小时（12:00-11:00）；A 的总时差是100分钟（12:40-11:00）。

计算方法：1.公式计算法2.表格计算法3.图上计算法**图上计算法**例题：某装饰工程有吊顶、内墙面刷涂料和地面铺装3项分部工程，划分为3个施工段，各分部工程在每一个施工段的施工持续时间分别为：吊顶4d 、内墙面刷涂料2d 、地面铺装3d 。

问题(1)绘制本工程的双代号网络计划图。

(2)用图算法进行时间参数计算，并标出关键线路。

分析与答案：(1)本工程的双代号网络计划图见图图中：A 表示吊顶；B 表示内墙面刷涂料；C 表示地面铺装(2)时间参数的计算结果和关键线路见下图。

计算顺序：第一步：从左到右计算ES T 、EF T （副产品：计算工期c T ）；（遇到有大小的时候取大）第二步：从右到左计算LF T 、LS T ；（遇到有大小的时候取小）第三步：从左到右计算T F ；第四步：从右到左计算F F （遇到有大小的时候取小）确定关键工序、关键线路。

1、双代号网络计划如下图，绘制双代号时标网络计划。

并确定关键工作和关键线路。

ES EF TF LS LF FF
2、已知网络图如下：试绘制双代号时标网络图，并确定关键线路。

3、已知网络计划如图所示，若开工时间为3月21日（星期二），星期天休息。

试画出带日历的时标网络计划。

若在3月25日下班后检查进度：A工作已完成；D工作尚未开始；C工作已开始一天；B工作已进行两天。

试画出其前锋线，填写检查调查表，并分析进度情况后画出调整后的带日历的时标网络计划(工期不变)。

检查结果分析表：
解：1)绘制时标网络计划和前锋线：
2) 填写检查结果分析表：填于上表中。

(6分，每项工作2分)
3) 分析进度情况后画出调整后(带日历)的时标网络计划：(5分，每调整正确一项1分)。

双代号时标网络计划典型例题2012-07-04 11:47 来源：打印| 收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。

参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。

参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。

根据该逻辑关系表绘出的正确网络图是（）。

A．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119 例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

2020监理工程师《进度控制》考点练习题：双代号时标网络计划知识点：双代号时标网络计划【习题】时标网络计划与一般网络计划相比，其优点是( )。

A.能进行时间参数的计算B.能确定关键线路C.能计算总工期D.能增加网络的直观性『正确答案』D『答案解析』本题考查的是双代号时标网络计划。

时标网络计划既具有网络计划的优点，又具有横道计划直观易懂的优点，它将网络计划的时间参数直观地表达出来。

参见教材P59。

【习题】绘制双代号时标网络计划时，由( )确定节点中心在时标上的位置。

A.该节点的最迟时间B.该节点的最早时间C.以该节点为开始节点的工作的最早完成时间D.以该节点为终点节点的工作的最早完成时间『正确答案』B『答案解析』本题考查的是双代号时标网络计划。

工作箭线左端节点中心所对应的时标值为该工作的最早开始时间。

参见教材P62。

【习题】时标网络计划中，当计划工期等于计算工期时，自由时差用( )表示。

A.虚箭线B.实箭线C.双箭线D.波形线『正确答案』D『答案解析』本题考查的是双代号时标网络计划。

其他工作的自由时差就是该工作箭线中波形线的水平投影长度。

参见教材P63。

【习题】在某工程双代号时标网络计划中，除以终点节点为完成节点的工作外，工作箭线上波形线表示( )。

A.工作的总时差B.工作与其紧前工作之间的时间间隔C.工作与其后续工作之间的时间间隔D.工作与其紧后工作之间的时间间隔『正确答案』D『答案解析』本题考查的是双代号时标网络计划。

除以终点节点为完成节点的工作外，工作箭线中波形线的水平投影长度表示工作与其紧后工作之间的时间间隔。

参见教材P62。

【习题】在某工程时标网络计划中，若某工作箭线上没有波形线，且该工作的完成节点为关键节点，则说明该工作( )。

A.总时差大于零B.与紧后工作之间的时间间隔为零C.自由时差大于总时差D.为关键工作『正确答案』B『答案解析』本题考查的是时标网络计划时间参数的计算。

选项A错误，总时差一定等于0;选项C错误，该工作的完成节点为关键节点，那么自由时差等于总时差;选项D错误，工作箭线上没有波形线，且该工作的完成节点为关键节点的工作不一定为关键工作。

双代号网络计划考试题
在双代号网络图中，表示工作之间逻辑关系但不消耗时间和资源的线段称为：
A. 实箭线
B. 虚箭线
C. 关键线路
D. 紧前工作
在双代号网络计划中，下列哪项说法是正确的？
A. 所有工作都需要消耗时间和资源
B. 虚工作既消耗时间也消耗资源
C. 虚工作只表示工作之间的逻辑关系
D. 关键工作一定是总时差为零的工作
双代号网络图中的关键线路是指：
A. 总时差最大的线路
B. 自由时差最大的线路
C. 工作时间最长的线路
D. 工作最少的线路
在双代号网络图中，虚工作主要用于：
A. 联系和区分工作
B. 表示工作的实际进度
C. 计算资源消耗量
D. 确定工程计划工期
某工作有A、B两项紧前工作，ESA=4，EA=2，ESB=5，EB=3，则该工作的最早开始时间（ESM）为：
A. 4
B. 5
C. 6
D. 7
在双代号网络计划中，工作的总时差（TF）是指该工作：
A. 最早开始时间与最迟开始时间之差
B. 最早完成时间与最迟完成时间之差
C. 最早开始时间与最早完成时间之差
D. 最迟开始时间与最迟完成时间之差
某工作的自由时差（FF）为3天，表示该工作可以：
A. 推迟3天开始而不影响总工期
B. 推迟3天完成而不影响总工期
C. 提前3天开始而不影响紧后工作
D. 提前3天完成而不影响紧后工作
双代号网络图的三要素是指：
A. 节点、箭杆、工作作业时间
B. 紧前工作、紧后工作、关键线路
C. 工作、节点、线路
D. 工期、关键线路、非关键线路。

‎‎‎‎某分部工程‎双代号时标‎网络计划如‎下图所示(‎时间单位:‎天)‎‎一、自由时‎差分两种情‎况，第一种‎，就是该工‎作箭线上有‎波形线。

第‎二种，本工‎作虽然没有‎波形线但要‎考虑其紧后‎的工作的时‎间间隔。

如‎下图：‎单位为‎周第一‎种：‎求H自由‎时差，直接‎读图，波形‎线长度1，‎即H自由时‎差是1周。

‎‎第二种：‎求D‎自由时差：‎箭‎线上没有波‎形线，但是‎D工作与其‎紧后工作之‎间都有时间‎间隔，D工‎作紧后工作‎有G和H,‎D G时间间‎隔是4，D‎H时间间隔‎是2，取最‎小值2，所‎以D的自由‎时差是2周‎。

‎二‎、总时差。

‎双代号时标‎网络图总时‎差教材中的‎计算公式=‎紧后工作的‎总时差+本‎工作与该紧‎后工作之间‎的时间间隔‎所得之和的‎最小值这样‎计算起来比‎较麻烦，需‎要计算出每‎个紧后工作‎的总时差，‎总结如下：‎‎计算哪个工‎作的总时差‎，就以哪个‎工作为起点‎工作，寻找‎通过该工作‎的所有线路‎，计算每条‎线路的波形‎线的长度和‎，波形线长‎度和的最小‎值就是该工‎作的总时差‎。

‎如计算D‎工作的总时‎差，以D‎工作为起点‎工作，通过‎D工作的线‎路有DGI‎和DHI。

‎其中DGI‎线路的波形‎线的和是4‎，DHI线‎路的波形线‎的和是3，‎所以E的总‎时差就是3‎。

‎再比如，‎计算A工作‎的总时差，‎通过A工作‎的线路有三‎条，ACG‎I，波形线‎的和为0；‎A DGI波‎形线的和为‎6；ADH‎I波形线的‎和为5，那‎么C的总时‎差就是0。

‎‎2017年‎二级建造师‎施工管理考‎试第36题‎（双代号时‎标网络计划‎） 36.‎某分部工程‎双代号时标‎网络计划如‎下图所示（‎时间单位：‎天‎），工作A‎的总时差为‎（）天。

‎‎A.0B.‎2 C.3‎D.1解析‎：‎把A工作当‎做起始工作‎，通过A工‎作所有线路‎有ADHK‎、ADIK‎、ADIL‎、ADIM‎、ADJM‎,自由时差‎依次为‎2、‎2、‎2、‎3、1。

双代号时标网络计划讲解与练习题1900字双代号时标网络计划是一种重要的项目管理工具，它能够帮助管理人员进行项目计划的编制、进度的跟踪、问题的解决等方面的工作。

下面，我们将对双代号时标网络计划进行一番详细的讲解，并配合一些练习题，以便更好地理解和掌握相关知识。

一、什么是双代号时标网络计划双代号时标网络计划（Dual ID Time-Stamped Network Plan, DITSNP）是一种使用双代号和时标标识活动的时间和逻辑关系，以显示预定的工作和事件之间的时间和逻辑关系，以及计划和实际情况之间的差异，以便辅助完成项目管理任务的方法。

二、双代号时标网络计划的特点1、充分体现时间和逻辑关系双代号时标网络计划最大的优点就是能够充分体现时间和逻辑关系，能够更加准确地反映任务的依赖关系和时序关系等重要信息。

2、易于理解和使用双代号时标网络计划的图形化展示方式清晰明了，易于理解和使用，能够帮助管理人员快速把握项目计划的核心要点，从而更好地制订管理策略和决策。

3、注重计划与实际的对比双代号时标网络计划注重计划与实际的对比，一旦出现计划和实际情况不符的情况，就能够及时发现问题、纠正问题，从而保证项目进度和质量的稳步推进。

三、双代号时标网络计划的基本要素1、工作分解结构（WBS）WBS是指将整个项目分解为若干个可管理的工作单元的过程，通常是通过将整个项目划分为若干个阶段，并对每个阶段进行定义和管理，以便辅助实现项目的成功完成。

2、活动标识符（Id）活动标识符是指通过一种独特的编码方式将每个活动进行识别和区分的过程，一般包括两个字母和一个数字，其中字母代表对活动的说明，数字代表对相同字母的不同变形进行编号。

3、活动时标（Tb）活动时标是指以纪年月日（YYYYMMDD）和时分秒（HHMMSS）格式标识活动开始和结束时间的过程，并将其精确到秒级别，以便辅助实现项目计划的准确执行。

4、活动逻辑关系（Junction）活动逻辑关系是指以一种独特的方式描述活动之间的时间和逻辑关系，通常是包括开始和完成等事件，并将其进行连接以形成线性和/或并行路径，以便辅助实现项目进度的完整跟踪。
