福禄克绝缘摇表简要说明书

fluke绝缘电阻测量仪说明书交流传动系统调试时，必须使用绝缘电阻测试仪对变频器和电动机的主回路和控制回路分别进行绝缘测试，从而保证系统的安全运行。

福禄克Fluke1587绝缘电阻测试仪不仅对主回路进行快速测量，而且还能提供‘电阻档’功能对控制回路进行绝缘测试。

使用福禄克Fluke1587绝缘电阻测试仪进行变频器主回路（以VACONNXP产品为例）绝缘测量应遵循下列步骤：1.断开变频器所有与外界的接线，确保被测电路未连接任何电源。

然后将输入端L1，L2，L3和输出端U，V，W短接在一起2.将福禄克绝缘电阻测试仪的测试探头插入‘+，输入端子，然后将’另一端接到‘接地点’3.将探头与待测电路连接，绝缘电阻测试仪会自动检测电路是否通电。

如果电路中的电压超过30Vacordcjlj试被自动禁止。

4.选择福禄克Fluke1587绝缘电阻测试仪的‘Insulationtest’测试功能。

5.通过‘Range’按钮选择合适的测试电压（500Vdc）。

6.按住‘Insulationtest’测试键，读出绝缘电阻测试仪上所显示的阻抗值。

读数达到稳定可能需要几秒钟。

阻抗值越髙越好，此时读数为550兆欧，可以判断该绝缘良好。

7.继续将绝缘电阻测试仪的探头留在测试点上，然后释放‘Insulationtest’按钮。

被测电路即开始通过仪表放电，直至结束。

变频器控制回路（以VACONNXP产品为例）绝缘测量时应该注意的是必须用福禄克Fluke1587绝缘电阻测试仪带的‘电阻档’进行连续性测试，一般测试值>=1兆欧，表示绝缘良好。

使用绝缘电阻测试仪进行电动机绝缘测试时，应相对于接地线，分别测试U，V，W三相绕组线，一般测量值>=5兆欧，表示绝缘良好。

一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。

准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

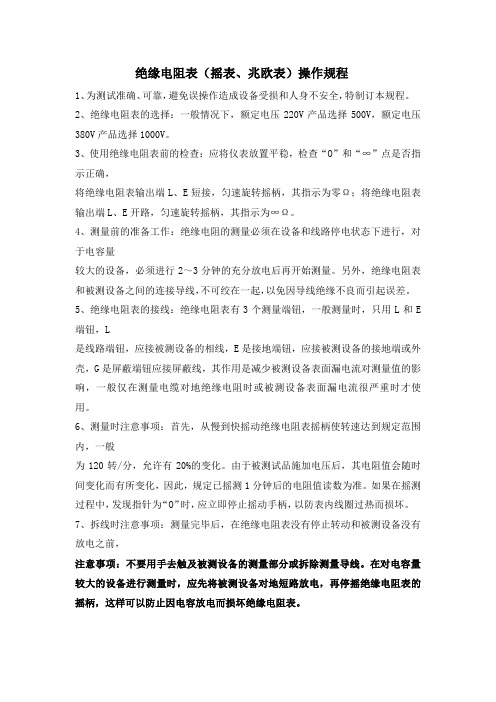

绝缘电阻表（摇表、兆欧表）操作规程1、为测试准确、可靠，避免误操作造成设备受损和人身不安全，特制订本规程。

2、绝缘电阻表的选择：一般情况下，额定电压220V产品选择500V，额定电压380V产品选择1000V。

3、使用绝缘电阻表前的检查：应将仪表放置平稳，检查“O”和“∞”点是否指示正确，将绝缘电阻表输出端L、E短接，匀速旋转摇柄，其指示为零Ω；将绝缘电阻表输出端L、E开路，匀速旋转摇柄，其指示为∞Ω。

4、测量前的准备工作：绝缘电阻的测量必须在设备和线路停电状态下进行，对于电容量较大的设备，必须进行2～3分钟的充分放电后再开始测量。

另外，绝缘电阻表和被测设备之间的连接导线，不可绞在一起，以免因导线绝缘不良而引起误差。

5、绝缘电阻表的接线：绝缘电阻表有3个测量端钮，一般测量时，只用L和E 端钮，L是线路端钮，应接被测设备的相线，E是接地端钮，应接被测设备的接地端或外壳，G是屏蔽端钮应接屏蔽线，其作用是减少被测设备表面漏电流对测量值的影响，一般仅在测量电缆对地绝缘电阻时或被测设备表面漏电流很严重时才使用。

6、测量时注意事项：首先，从慢到快摇动绝缘电阻表摇柄使转速达到规定范围内，一般为120转/分，允许有20%的变化。

由于被测试品施加电压后，其电阻值会随时间变化而有所变化，因此，规定已摇测1分钟后的电阻值读数为准。

如果在摇测过程中，发现指针为“O”时，应立即停止摇动手柄，以防表内线圈过热而损坏。

7、拆线时注意事项：测量完毕后，在绝缘电阻表没有停止转动和被测设备没有放电之前，注意事项：不要用手去触及被测设备的测量部分或拆除测量导线。

在对电容量较大的设备进行测量时，应先将被测设备对地短路放电，再停摇绝缘电阻表的摇柄，这样可以防止因电容放电而损坏绝缘电阻表。

福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用：二、 万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。

三、 使用数安万用表的注意事项：1、对测量交流电30V 以上、直流电60V 以上时，应格外小心，防止触电事故。

2、测量时应正确使用接线端、开关档位和量程。

3、 测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电容器放电。

4、 仪表有手动（Range ）和自动(Auto)两种量程：开机时数字万用表自动进入(Auto)自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程，但测量时较长；也可以通过按“Range ”键，手动选择量程，测量时间短，精度高。

四、 数字万用表各按键注解MAXMIN 最大值、最小值、HOLD 读数锁定V ～交流电压、频率档OFF 关机V--直流电压档A--直流电流档负极黑色插孔 测量电流正极红色插孔 线路通断蜂呜档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、A ～交流电流、频率测量档四、如何使用数字万用表1、交流电压的测量（AC～0.06—600V）：V～交流电压、频首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至交流“V～”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。

还可以通过“MINMAX”按键，测量出交流电的最小值、最大值、平均值。

交流电压无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。

2、直流电压的测量V--直流电压（1）、直流大电压测量（0.001—600V）：首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至直流“V--”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取直流电压的数值。

绝缘表的使用方法说明绝缘表也分数字式和手摇式绝缘表，手摇式绝缘表简称摇表也叫兆欧表，在电工班组里配备比较普遍，因其使用简单、直接、方便、耐用、便宜等优点而被广泛使用。

数字式绝缘表，是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

该系列表具有多种电压输出等级、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标，各种测量结果具有防掉电功能等特点。

（一）使用方法1.准备绝缘电阻测试仪接线前，首先应将“电源开关”调在关的位置，“高压控制”按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，确保安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，本仪表接线完成后才把被测量端的人工放电棒移开。

2.接线把仪表的两个“E”端接到被测物的地或零端，以及大地。

把仪表的“L”端接到被测线路端，例如变压器绕组，电缆芯线。

把仪表“G”端接到被测回路需要消除表面电阻泄漏影响的保护环。

3.预选测试电源电压把“高压预选”旋钮开关选向需要的测试电源电压。

如需要从 0V 调起时，需要把“高压调节”旋钮反时针旋转到尽头。

4.接通工作电源把本仪表“电源开关”拨向通，开关上方的指示灯即亮，“kV”电压表显示应为 0.00kV。

5.测试启动把“高压控制”按钮按入，这时高压从 L 端输出，“kV”表显示 L-E之间的电压值，“秒表”开始计时。

6.测试电源电压细调调节“高压调节”旋钮，可把电压平滑调节到指定值。

7.电阻量程选择把电阻量程开关选向需要的量程，或从MΩ 档步进向200GΩ 量程，如果仪表连续报警，则表示被测电阻太低，应退低档来测量。

8.电阻值读数通过MΩ/GΩ 表读取电阻值。

秒表在高压输出后的 15 秒、60 秒、每隔 60 秒报时。

FLUKE15B型万用表使用说明书1表笔端子功能叙述：1、适用于1至10安培的交流和直流电电流测量的输入端子。

2、适用于至400毫安的交流和直流电微安或毫安测量的输入端子。

3、适用于所有测式的公共端子4、适用于电压、电阻、通断性、二极管、电容测量的输入端子。

2显示屏功能说明：（见下图）1 电表有手动及自动量程两个选择。

在自动量程模式内，电表会为检测到的输入选择最佳量程。

当电表在自动量程模式时，会显示Auto Range。

手动量程操作如下：（一）每按一次Range键，会递增一个量程。

当达到最高量程时电表会回到最低量程；（二）要退出手动量程模式，按住Rang两秒钟。

2 Hold键的使用：当按下时表示保存当前读数；再按一下表示回复正常操作。

3 测量交流和直流电压：若要最大程度减少包含交流和直流电压元件的未知电压产生不正确读数，首先要选择电表上的交流电压功能，特另记下产生正确测量结果所需的交流电量程。

然后，手动选择直流电功能，其直流电量程应等于或高于先前记下的交流电量程。

（一）转动旋转开关，选择交流电或直流电；（二）将红色表笔插入写有V字样的端子中，将黑色表笔插入COM端子中。

（三）将表笔正确接触到想要的电路测试点，测量其电压。

1测量交流或直流电流方法同交流或直流电压的测量方法相同。

不同的是将红色表笔插入到A、mA或μA端子孔中，以选择你要的量程。

转动旋转开关选择交流直流。

测量过程中断开待测的电路路径，然后用表笔正确在断口处。

2测量电阻及通断性在测量电阻或电路的通断性时，为避免受到电击或造成电表的损坏，请确保电路的电源已关闭，并将所有电容器放电。

（一）将旋转开关打到欧母档即图Ω位置；（二）将红色表笔插到测式电压的红色表笔端子孔中；（三）将指针接触到想要的电路测试点，测量电阻。

（四）通断性的判断：当选中了电阻模式，按两次黄色按钮可启动通断性蜂鸣器。

若电阻不超过50欧母，蜂鸣器会发出连续音，表明短路。

若电表读数为0，则表示是开路。

福禄克Fluke 1625接地电阻测试仪使用说明书:[5]本篇为《福禄克Fluke 1625接地电阻测试仪使用说明书》，主要介绍该产品的使用方法以及常见故障解决方案。

100 Ω精度±（读数的 2 % + 2 位数）操作误差±（读数的 5 % + 5 位数）测量时间通常为 6 秒最大干扰电压24 V，超过 24 V 无法启动测量最大过载U rms最大= 250 V电阻测量（R 直流）测量方法可按照 IEC61557-4 进行电流-电压测量测量电压20 V 直流电短路电流250 mA 直流电测量值的公式对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。

导线 E 中的电阻 > 1 Ω时，可导致 5m Ω/Ω的附加误差。

测量范围0.020 Ω至 300 kΩ显示范围0.001 Ω至 2.999 Ω3.00 Ω至 29.99 Ω30.0 Ω至 299.9 Ω300 Ω至 2999 Ω3.0 kΩ至 29.99 kΩ30.0 kΩ至 299.9 kΩ分辨率0.001 Ω0.01 Ω0.1 Ω1 Ω10 Ω100 Ω精度±（读数的 2 % + 2 位数）操作误差±（读数的 5 % + 5 位数）测量序列约 2 次测量/秒测量时间通常为 4 秒，包括极性反转（二极或四极）最大干扰电压直流或交流电压≤3 V，超过 3 V 无法启动测量最大感应率 2 Henry最大过载U rms = 250 V导线电阻补偿 (R K)在 R [414]K在 R [416]E在 R [418]E在 R [420]测量值的公式R 显示屏 = R 测得 - R 补偿** 设定点输入值 RK = 0.000 Ω，通过调整测量在 0.000 至 29.99 Ω范围内变化。

无桩接地回路测量（双钳口，无桩）开关档位RA 四极（双钳口，无桩）分辨率0.001 Ω至 0.1 Ω测量范围0.02 Ω至 199.9 Ω精度±（读数的 7 % + 3 位数）操作误差±（读数的 10 % + 5 位数）测量电压Vm = 48 V 交流（初级电压）测量频率128 Hz噪声电流 (IEXT) 最大IEXT = 10 A（交流）(RA < 20 Ω)最大IEXT = 2 A（交流）(RA > 20 Ω)测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。
