fluke万用表的使用方法
一、Fluke万用表的介绍
Fluke万用表是一种多功能测量仪器,可以用来测量电压、电流、频率、电阻、功率、能量、频谱分析等,具有记忆功能和多种接口输入,便于使用。
二、Fluke万用表的使用方法
1、安装与连接
(1)打开Fluke万用表的外壳,将测试电缆连接到仪器的自带接口上;
(2)将电源线插入万用表电源端口,将电源插头插入插座;
(3)打开万用表电源,根据实际情况,将测量电缆连接到要测量的电源端。
2、使用测量功能
(1)通过万用表按键,选择你需要测量的功能,如测量电压、电流、频率等;
(2)设置测量参数,如报警值、最大值、最小值等;
(3)按测量按钮,开始测量;
(4)观察仪器读数,如果满足要求,则结束测量;
(5)如有必要,可以将测量结果保存在仪器的记忆空间中,以备日后查看。
3、关闭万用表
(1)断开测量端电源;
(2)移除万用表测量电缆;(3)断开万用表电源;(4)关闭外壳,保护仪器。

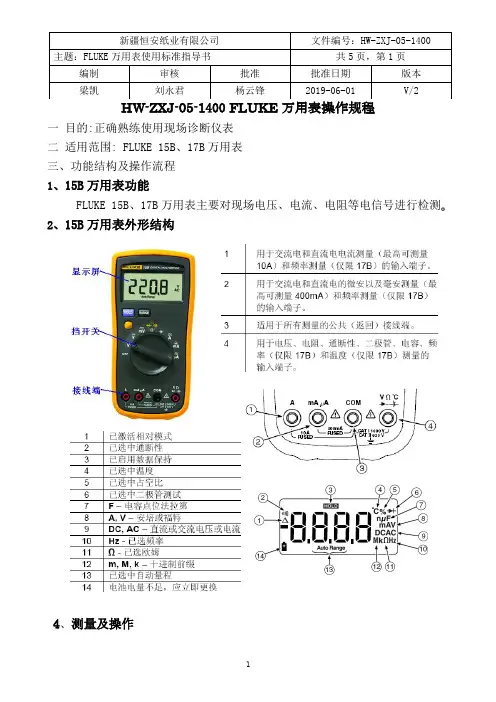

1一 目的:正确熟练使用现场诊断仪表二 适用范围: FLUKE 15B 、17B 万用表三、功能结构及操作流程1、15B 万用表功能FLUKE 15B 、17B 万用表主要对现场电压、电流、电阻等电信号进行检测。
2、15B 万用表外形结构4、测量及操作(1) 手动量程及自动量程(2) 数据保持、相对测量(3) 测量交流和直流电压2(4) 测量交流或直流电流(5) 测量电阻、通断性(6) 测量二极管3(7) 测量电容(8) 测量温度161注意事项在使用电表前,请检查机壳。
切勿使用已损坏的电表。
检查是否有裂纹或缺4少塑胶件。
特别注意接头周围的绝缘。
•检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。
检查测试表笔是否导通。
请在使用电表之前更换已被损坏的测试表笔。
•用电表测量已知的电压,确定电表操作正常。
请勿使用工作异常的电表。
仪表的保护措施可能已经失效。
若有疑问,应将仪表送修。
•请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。
•对30 V 交流(有效值),42 V 交流(峰值)或60 V 直流以上的电压,应格外小心,这些电压有电击危险。
•测量时请选择合适的接线端子、功能和量程。
•请勿在有爆炸性气体、蒸气或粉尘环境中使用电表。
•使用测试探针时,手指应保持在保护装置的后面。
•进行连接时,先连接公共测试表笔,再连接带电的测试表笔;切断连接时,则先断开带电的测试表笔,再断开公共测试表笔。
•测试电阻、通断性、二极管或电容器之前,应先切断电路的电源并把所有高压电容器放电。
•对于所有功能,包括手动或自动量程,为了避免因读数不当导致电击风险,首先使用交流功能来验证是否有交流电压存在。
然后,选择等于或大于交流量程的直流电压。
fluke万用表的使用方法一、 Fluke 万用表的使用1、功能按键a. 开关:用于打开或关闭Fluke万用表,通常将开关置于左边,可以实现快速关机。
b. 功能选择按键:此按键用于调节万用表的模式和功能,如切换电压、电流、电阻、温度等模式。
c. 数字按键:用于调节各种参数,如量测上限、下限和单位。
它们可以显示和调节万用表的特殊功能,如报警和测温定时器。
d. 常用按钮:HOLD 键,用于暂停显示并储存最后一次测量到的数据;REL 键,用于重置测量结果;MAX/MIN 键,用于显示测量到的最高和最低值;RS232 通信接口键,用于将测量结果传输到专业仪表上。
2、显示信息在Fluke 万用表屏幕上,可以显示如下几个信息:a. 模式:当前测试模式,如电压、电流、电阻、温度等。
b. 单位:读数的单位,如V、A、Ω、℃等。
c. 测量值:当前测量值。
d. 上下限:如果设置了上下限,在屏幕上也会显示出来。
e. 报警状态:如果设置了报警状态,则测试值超出上下限时,屏幕上会有报警信息出现。
3、实际操作a. 打开万用表:打开开关,接好测试电源,按功能按键选择正确模式进行测量。
b. 设置单位:在屏幕上选择正确的单位,比如V、A、Ω、℃等。
c. 设置上下限:根据需要,可以设置上下限,此时屏幕上会显示出设置的上下限值。
d. 进行测试:将探头连接待测物,拖动开关,此时屏幕上会显示出测试结果。
e. 报警:设置上下限后,测试值超出上下限时,屏幕上会有报警信息出现。
f. 存储:可以使用HOLD功能暂停显示并储存最后一次测量到的数据。
4、安全操作a. 避免使用使用过期的Fluke万用表,以防出现意外情况。
b. 避免过量使用热探头,以防过热。
c. 避免测量电压太高的小装置,以防损坏。
d. 请勿将探头接触易燃物体,以防发生意外。
e. 在测量电路时,一定要确保探头连接牢固,以防发生短路或其他意外情况。
f. 所有测量活动结束后,请及时断开电源,以免发生意外。

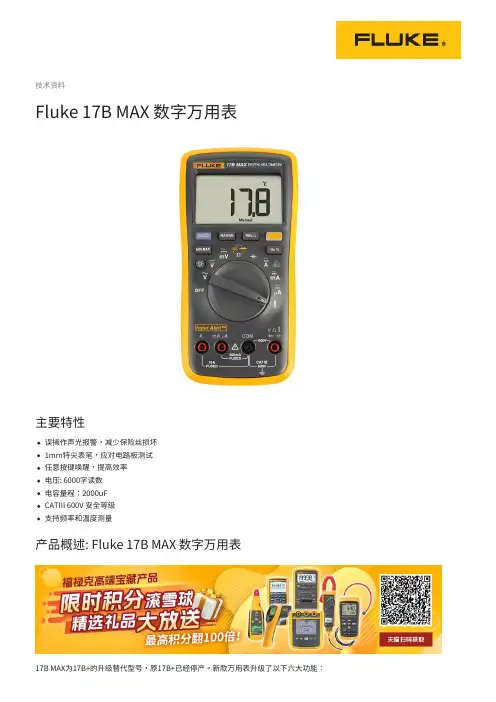

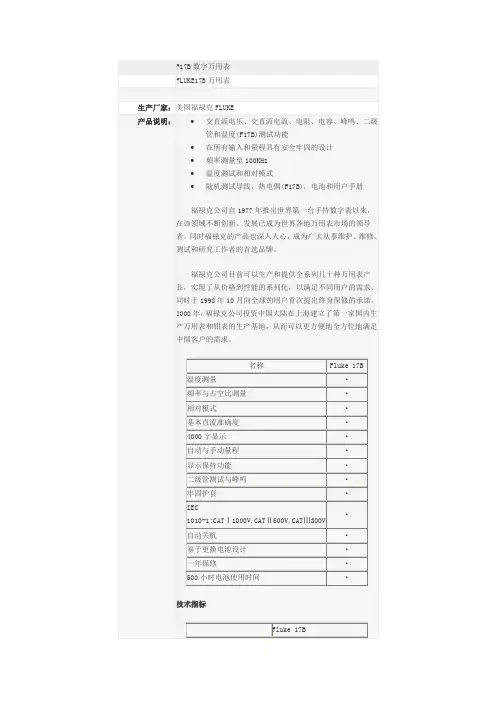

技术资料Fluke 17B MAX 数字万用表主要特性误操作声光报警,减少保险丝损坏1mm特尖表笔,应对电路板测试任意按键唤醒,提高效率电压: 6000字读数电容量程:2000uFCATIII 600V 安全等级支持频率和温度测量产品概述: Fluke 17B MAX 数字万用表新增-误操作声光报警,避免烧坏保险丝新增-标配普通&特尖两副表笔,适用更多场景(KIT款)新增-任意按键唤醒,提高测试效率新增-电压读数升级至6000字新增-电容量程升级至2mF新增-蜂鸣声增大误操作声光报警Input Alert™提高效率: 减少一线员工因误操作引起的现场测试效率降低,甚至引发的安全事故;节省成本: 减少保险丝的替换;在嘈杂黑暗环境中,通过闪灯来达到报警效果。
1mm特尖表笔在电路板测试时,1mm笔尖能精准测试到器件引脚,避免短路;表笔直径比普通表笔细20%,能靠的更近,满足狭小空间的测试需求;精选笔尖材料,坚固耐用,表笔经过严苛测试,笔尖不易弯折;笔帽有保护和防丢设计;仅02和KIT款标配特尖表笔。
任意按键唤醒无须将旋钮旋转到OFF档来激活休眠仪表,测试更高效;避免回拨到错误档位。
产品规格: Fluke 17B MAX 数字万用表A 类设备(工业广播和通信设备) 111该产品符合工业(A 类)电磁波设备的要求,销售商或用户应注意这一点。
该设备适用于工作环境,而非家庭环境型号Fluke 17B MAX-01 数字万用表TL75 测试表笔,带两个保护帽K型热电偶温度探头2 节 AA 电池用户手册Fluke 17B MAX-02 数字万用表TL31 特尖表笔,带两个保护帽K型热电偶温度探头用户手册Fluke 17B MAX KIT 数字万用表TL75 测试表笔,带两个保护帽TL31 特尖表笔,带两个保护帽K型热电偶温度探头2 节 AA 电池用户手册Fluke. 让您的工作畅通无阻。
福禄克测试仪器(上海)有限公司 电话:400-810-3435北京福禄克世禄仪器维修和服务有限公司 电话:400-615-1563福禄克测试仪器(上海)有限公司上海维修中心 电福禄克测试仪器(上海)有限公司深圳第一特约维修点©2024 福禄克公司12/2024未经许可,本文档禁止修改。

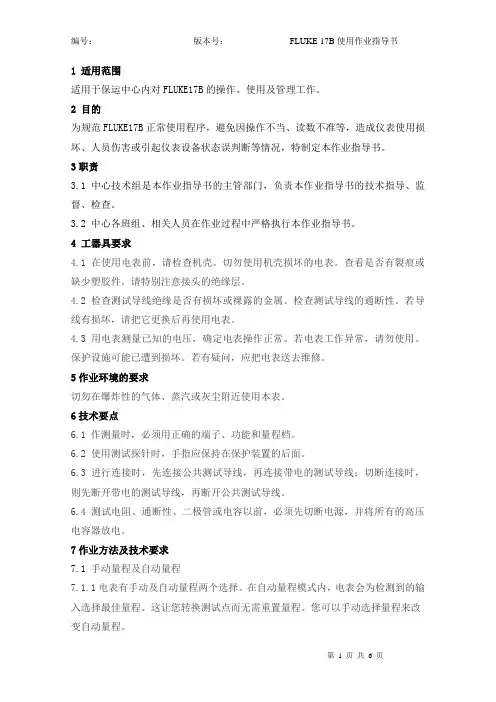

1 适用范围适用于保运中心内对FLUKE17B的操作、使用及管理工作。
2 目的为规范FLUKE17B正常使用程序,避免因操作不当、读数不准等,造成仪表使用损坏、人员伤害或引起仪表设备状态误判断等情况,特制定本作业指导书。
3职责3.1 中心技术组是本作业指导书的主管部门,负责本作业指导书的技术指导、监督、检查。
3.2 中心各班组、相关人员在作业过程中严格执行本作业指导书。
4 工器具要求4.1 在使用电表前,请检查机壳。
切勿使用机壳损坏的电表。
查看是否有裂痕或缺少塑胶件。
请特别注意接头的绝缘层。
4.2 检查测试导线绝缘是否有损坏或裸露的金属。
检查测试导线的通断性。
若导线有损坏,请把它更换后再使用电表。
4.3 用电表测量已知的电压,确定电表操作正常。
若电表工作异常,请勿使用。
保护设施可能已遭到损坏。
若有疑问,应把电表送去维修。
5作业环境的要求切勿在爆炸性的气体、蒸汽或灰尘附近使用本表。
6技术要点6.1 作测量时,必须用正确的端子、功能和量程档。
6.2 使用测试探针时,手指应保持在保护装置的后面。
6.3 进行连接时,先连接公共测试导线,再连接带电的测试导线;切断连接时,则先断开带电的测试导线,再断开公共测试导线。
6.4 测试电阻、通断性、二极管或电容以前,必须先切断电源,并将所有的高压电容器放电。
7作业方法及技术要求7.1 手动量程及自动量程7.1.1电表有手动及自动量程两个选择。
在自动量程模式内,电表会为检测到的输入选择最佳量程。
这让您转换测试点而无需重置量程。
您可以手动选择量程来改变自动量程。
7.1.2 在有超出一个量程的测量功能中,电表的默认值为自动量程模式。
当电表在自动量程模式时,会显示Auto Range。
7.1.3 要进入及退出手动量程模式:a. 按“RANGE”按钮,每按“RANGE”一次会递增一个量程。
当达到最高量程时,电表会回到最低量程。
b. 要退出手动量程模式,按住“RANGE”按钮两秒钟。

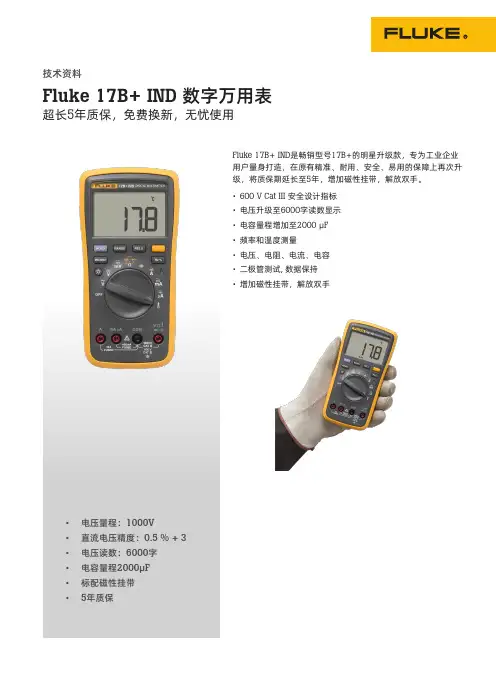

Fluke 17B+ IND 数字万用表超长5年质保,免费换新,无忧使用• 电压量程:1000V• 直流电压精度:0.5 % + 3• 电压读数:6000字• 电容量程2000μF • 标配磁性挂带•5年质保Fluke 17B+ IND 是畅销型号17B+的明星升级款,专为工业企业用户量身打造,在原有精准、耐用、安全、易用的保障上再次升级,将质保期延长至5年,增加磁性挂带,解放双手。
• 600 V Cat III 安全设计指标 • 电压升级至6000字读数显示• 电容量程增加至2000 μF • 频率和温度测量 • 电压、电阻、电流、电容 • 二极管测试, 数据保持 • 增加磁性挂带,解放双手校准后可保持 1 年的精度,工作温度为 18 °C 到 28 °C,相对湿度为 0 % 到 75 %。
精度规格形式如下:。
±(读数 % + 最低有效位数)2通常,开路测试电压为 2.0 V,短路电流 <0.6 mA。
3规格不包括测试引线电容和电容板引起的误差(量程为 40 nF 时,误差最高为 1.5 nF)。
4通常意味着频率为 50 Hz 或 60 Hz,占空比介于 10 % 和 90 % 之间。
1 10 6 V Hz 最大值A 类设备(工业广播和通信设备)11这款产品满足行业(A 类)电磁波设备的要求,销售员或用户应注意这一点。
该设备适用于商业环境,不适合家庭使用。
订购信息Fluke 17B+ IND 数字万用表随配附件:• TL75 测试表笔,带两个保护帽• 磁性挂带• 2 节 AA 电池• 用户手册Fluke. K eeping your worldup and running.®福禄克测试仪器(上海)有限公司客服热线:400-810-3435官方网址:©2022 Fluke Corporation. 9/2022。

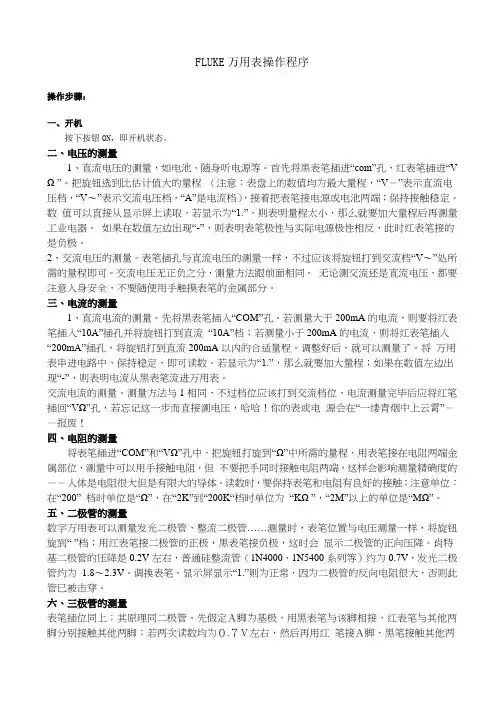

FLUKE万用表操作程序操作步骤:一、开机按下按钮ON,即开机状态。
二、电压的测量1、直流电压的测量,如电池、随身听电源等。
首先将黑表笔插进“com”孔,红表笔插进“V Ω ”。
把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。
数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量。
表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。
交流电压无正负之分,测量方法跟前面相同。
无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
三、电流的测量1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮打到直流200mA以内的合适量程。
调整好后,就可以测量了。
将万用表串进电路中,保持稳定,即可读数。
若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,哈哈!你的表或电源会在“一缕青烟中上云霄”--报废!四、电阻的测量将表笔插进“COM”和“VΩ”孔中,把旋钮打旋到“Ω”中所需的量程,用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度的--人体是电阻很大但是有限大的导体。
读数时,要保持表笔和电阻有良好的接触;注意单位:在“200” 档时单位是“Ω”,在“2K”到“200K“档时单位为“KΩ ”,“2M”以上的单位是“MΩ”。
万用表使用说明概述万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表。
万用表具有多种功能,可测量电压、电流、电阻、电容、频率等物理量,同时可检测二极管和电路通断性,是设备安装,调试,维护的必备工具。
安全须知警告表示可能对用户造成危险的状况和操作。
小心表示会对产品或受测设备造成损坏的状况和操作。
有关本产品和本手册所用的国际电气符号,请参阅表 1 中的解释。
阅读安全须知,并遵守安全工作规范。
警告为了防止可能发生的触电、火灾或人身伤害:•仔细阅读所有说明。
•在使用产品前,请先阅读所有安全须知。
•请仅将产品用于指定用途,否则可能减弱产品提供的防护。
•请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。
•使用产品前先检查外壳。
检查是否存在裂纹或塑胶件缺损。
请仔细检查端子附近的绝缘体。
•若产品损坏,请勿使用。
•若产品工作异常,请勿使用。
•遵守当地和国家的安全规范。
穿戴个人防护用品(经认可的橡胶手套、面具和阻燃衣物等),以防危险带电导体外露时遭受电击和电弧而受伤。
•仅使用正确的测量标准类别 (CAT)、电压和电流额定探头、测试导线和适配器进行测量。
•切勿在未安装探头保护帽的情况下在 CAT III 环境中使用测试探头。
保护帽可以将外露的探头金属部分降低至 4 毫米以下。
这样就减少了因短路产生弧闪的可能性。
•先测量一个已知电压,确定产品是否正常运行。
•请按照指定的测量类别、电压或电流额定值进行操作。
•端子间或每个端子与接地点之间施加的电压不能超过额定值。
Digital Multimeters安全须知•禁止触摸电压超过 30 V 真有效值交流电、42 V 交流电峰值或 60 V 直流电的带电导体。
•请勿使用已损坏的测试导线。
检查测试导线是否绝缘不良,并测量已知的电压。
•测量时,请先连接零线或地线,再连接火线;断开时,请先切断火线,再断开零线和地线。
•请将手指握在探针护指装置的后面。
•打开电池盖之前,首先断开所有探头、测试线和附件。
MODEL 3125 绝缘电阻表操作指南
一、实用范围:
1、测量交流和直流电压;2、测量交流或直流电流;3、测量电阻;
4、通断性
测试;5、测试二极管;6、测试电容;7、测量温度; 8、测量频率。
9、测试保险丝。
手动选择量程
三、各部件的作用及使用步骤:
● 手动量程及自动量程的选择
电表有手动及自动量程两个选择。在自动量程模式内,电表
保存当前读数键
会为检测到的输入选择最佳量程。这让您转换测试点而无需
频率测
重置量程。您可以按“Range”键把自动量程改变为手动量程。
量按键
要退出手动量程模式联系按“Range”键2秒以上,当电表在自动量程模式时,
会显示Auto Range。
功能切换开关
● 测量交流和直流电压:(见图 1)
(1)
将旋转开关转到
选择交流电或直流电。
(2)
将红色测试导线插入
端子并将黑色测试导线插入COM端子
(3)
将探针接触想要的电路测试点,测量电压。
● 测量交流或直流电流(见图 2)
保存需要的
(1)
将旋转开关转到
参考值
(2)
按下黄色按钮,在交流或直流电流测量间切换。
(3)取决于待测的电流,将红色测试导线插入A、或mA、uA端子,并将黑色测试导线插入COM端子。
(4)
断开待测的电路路径。=然后将测试导线衔接断口并施用电源。阅读显示屏上的测出电流
● 测量电阻/通断性测试
(1)旋转开关转至,确保已切断待测电路的电源。 (2)将红色测试
导线插入端子,并将黑色测试导线插入 COM 端子。 (3)将探针接触
想要的电路测试点,测量电阻阅读显示屏上的测出电阻。
(4)当选中了电阻模式,按两次黄色按钮可启动通断性蜂鸣器。若电阻不超过 50 欧姆,蜂鸣器会发出连续音,表明短路。若电表读
数 为 OL,则表示是开路。
● 测试二极管
(1)将旋转开关转至
(2)按黄色功能按钮一次,启动二极管测试。将红色测试导线插入端子并将黑色测试导线插入 COM 端子。 (3)将红色探针接
到待测的二极管的阳极而黑色探针接到阴极。 (4)阅读显示屏上的正向偏压值。若测试导线的电极与二极管的电极反接,则显示屏
读数会是 OL,这可以用来区分二极管的阳极和阴 极。
● 测试电容
(1)将旋转开关转至
(2)将红色测试导线插入端子,并将黑色测试导线插入 COM 端子。 (3)将探针接
触电容器导线,待读数稳定后(长达 NR 秒种),阅读显示屏上的电容值。
● 测量温度
将旋转开关转至℃,将热电偶插入电表的和COM端子确保带有+符号的热电偶插头插入电表上的端子,阅读显示屏上显示为
摄 氏温度。
● 测量频率
将电表选中想要的功能(交流电压或交流电流),按下
阅读显示屏上的交流电信号频率。
● 测试保险丝
(1)
将旋转开关转至
(2)将测试线插入端子,并将探针接触=A=或=mA、uA端子。 (3)若读数介于000.0欧姆至000.1欧姆之间,则证明A端子保
险丝是完好的。若读数介于0.990千欧至1.010千欧之间,则证明=mA 、 uA端子保险丝是完好的。
(4)若显示读数为 OL,请更换保险丝后再测试
(5)若显示屏显示其它任何数值,需维修本电表。
