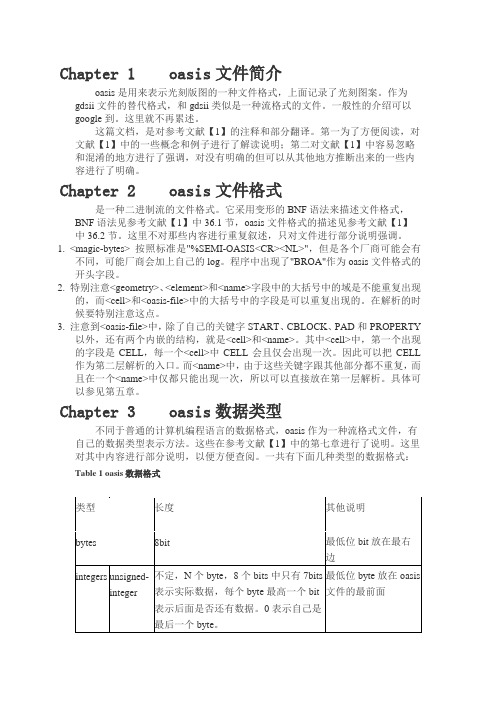

Chapter 1 oasis文件简介oasis是用来表示光刻版图的一种文件格式，上面记录了光刻图案。
作为gdsii文件的替代格式，和gdsii类似是一种流格式的文件。
一般性的介绍可以google到。
这里就不再累述。
这篇文档，是对参考文献【1】的注释和部分翻译。
第一为了方便阅读，对文献【1】中的一些概念和例子进行了解读说明；第二对文献【1】中容易忽略和混淆的地方进行了强调，对没有明确的但可以从其他地方推断出来的一些内容进行了明确。
Chapter 2 oasis文件格式是一种二进制流的文件格式。
它采用变形的BNF语法来描述文件格式，BNF语法见参考文献【1】中36.1节，oasis文件格式的描述见参考文献【1】中36.2节。
这里不对那些内容进行重复叙述，只对文件进行部分说明强调。
1. <magic-bytes> 按照标准是"%SEMI-OASIS<CR><NL>"，但是各个厂商可能会有不同，可能厂商会加上自己的log。
程序中出现了"BROA"作为oasis文件格式的开头字段。
2. 特别注意<geometry>、<element>和<name>字段中的大括号中的域是不能重复出现的，而<cell>和<oasis-file>中的大括号中的字段是可以重复出现的。
在解析的时候要特别注意这点。
3. 注意到<oasis-file>中，除了自己的关键字START、CBLOCK、PAD和PROPERTY以外，还有两个内嵌的结构，就是<cell>和<name>。
其中<cell>中，第一个出现的字段是CELL，每一个<cell>中CELL会且仅会出现一次。
因此可以把CELL作为第二层解析的入口。
而<name>中，由于这些关键字跟其他部分都不重复，而且在一个<name>中仅都只能出现一次，所以可以直接放在第一层解析。
具体可以参见第五章。
Chapter 3 oasis数据类型不同于普通的计算机编程语言的数据格式，oasis作为一种流格式文件，有自己的数据类型表示方法。
这些在参考文献【1】中的第七章进行了说明。
这里对其中内容进行部分说明，以便方便查阅。
一共有下面几种类型的数据格3.1 integers类型说明3.1.1 unsigned-integerunsigned-integer的长度不确定，是由自己的值来确定的，如果数据长度有N个byte，每个byte的8个bits中只有7bits表示实际数据，最高一个bit表示后面是否还有数据。
0表示自己是最后一个byte。
最低位byte放在oasis文件的最前面。
举个例子就清楚了。
十进制的16383：正常的2进制表示是：11,1111,1111,1111，一共14个1。
在oasis文件中，由于只有7位能代表实际的数，所以我们把它写成x111,1111,y111,1111。
还是14个1。
但中间插入了一个x和y用来表示是否后面还有数据。
由于低字节优先，所以我们写成y111,1111,x111,1111。
然后将y变成1，x变成0。
所以最后在oasis文件中的表示是1111，1111，0111，1111。
十进制的16384：正常的2进制表示是：100,0000,0000,0000，1后面一共14个0。
在oasis文件中，由于只有7位能代表实际的数，所以我们把它写成x000,0001,y000,0000,z000,0000。
1后面还是14个0。
但中间插入了一个x、y和z用来表示是否后面还有数据。
由于低字节优先，所以我们写成z000,0000,y000,0000, x000,0001。
然后将z变成1，y变成1，x变成1，。
所以最后在oasis文件中的表示是1000,0000,1000,0000, 0000,0001。
3.1.2 signed-integer知道了unsigned-integer以后，再变signed-integer就简单了。
还是举两个例子。
十进制的8191，正常的2进制表示是：1,1111,1111,1111，一共13个1。
在oasis文件中，由于第一个byte只有6位能代表实际的数，后面的byte有7位能代表实际的数。
所以我们把它写成x111,1111,y111,111z。
还是13个1。
但中间插入了一个x和y用来表示是否后面还有数据，插入了一个z 作为符号位。
由于低字节优先，所以我们写成y111,111z,x111,1111。
然后将y变成1，x变成0。
由于是正数，所以z为0。
所以最后在oasis文件中的表示是1111，1110，0111，1111。
十进制的-8192，先表示十进制的8192，正常的2进制表示是：10,0000,0000,0000，1后面一共13个0。
在oasis文件中，由于第一个byte只有6位能代表实际的数，后面的byte有7位能代表实际的数。
所以我们把它写成m000,0001,x000,0000,y000,000z。
1后面还是13个0。
但中间插入了一个x 和y用来表示是否后面还有数据，插入了一个z作为符号位，前面补了一个m。
由于低字节优先，所以我们写成y000,000z,x000,0000,m000,0001。
然后将y变成1，x变成1，m变成0。
由于是负数，所以z为1。
所以最后在oasis文件中的表示是1000,0001,1000,0000,0000,0001。
3.2 real类型说明real的数据类型是一个复合的数据类型，它由一个unsigned-integer的类型做为开头，后面加上若干个unsigned-integer或者1个ieee4 float或者1个ieee8 float的数据类型来组成。
目前，它只定义了8种类型格式，从0到在参考文献【1】中的第7.3.2节的table 4中，各个数值的计算就可以根据上表中的说明计算出来。
3.3 string类型说明string数据类型是一个复合的数据类型，它由一个表示字符串长度的unsigned-integer类型数据做为开头，后面加上真正的字符串。
字符串可以分成三种：b-string(binary string)，a-string(ascii string)和n-string (name string).3.4 delta类型说明delta是代表几何数据。
简单来说就是delta类型的数据中存放有长度和方向的信息。
其中分成4种：1-delta, 2-delta, 3-delta和g-delta。
分别进行说明3.4.1 1- delta1-delta是一种signed-integer的数据结构，其中signed-integer中的符号位就用来表示方向了；singed-integer中的表示数值的部分就用来表示长度。
我们举个例子。
比如二进制的1111,1001, 0010, 0011。
其中第一个方框中的1和singed-integer的含义一样，表示后面还有数据。
第二个方框中的1在signed-integer中表示正负符号，这里就表示方向，1表示向西或者向南（在正交坐标系中表示x和y轴的负方向，具体是x轴还是y轴由这个值出现的当前的场景来确定）。
第三个框中的0表示这是这个signed-integer数据的最后一个byte。
这个数据的长度是二进制的010,0011, 111, 100（去掉框内的数值，然后前后byte调转位置），这就是十进制的2300。
因此这个数值就是表示向西（或者向南）画2300长度的一条线。
3.4.2 2- delta2-delta是一种unsigned-integer的数据结构，其中unsigned-integer 中的最低2bits（在oasis文件中最先出现的byte中的最低2bits）用来表示方向了，其他部分表示数值的大小，数值的大小就用来表示长度。
我们举个例子。
比如二进制的1001,1000, 0010, 1010。
其中第一个方框中的1和unsinged-integer的含义一样，表示后面还有byte表示同一个unsigned-integer数据。
第二个方框中的00这里就表示方向，00表示向东（在正交坐标系中表示x正方向，01表示向北，10表示向西，11表示向南）。
第三个框中的0表示这是这个unsigned-integer数据的最后一个byte。
这个数据的长度是二进制的010,1010, 001, 10（去掉框内的数值，然后前后byte调转位置），这就是十进制的1350。
因此这个数值就是表示向东（就是从当前位置，向x轴正方向）画长度1350的一条线。
3.4.3 3- delta3-delta是一种unsigned-integer的数据结构，其中unsigned-integer 中的最低3bits（在oasis文件中最先出现的byte中的最低3bits）用来表示方向了，其他部分表示数值的大小，数值的大小就用来表示x轴和y轴的偏移长度。
我们举个例子。
比如二进制的1100,1101, 0000, 0001。
其中第一个方框中的1和unsinged-integer的含义一样，表示后面还有byte表示同一个unsigned-integer数据。
第二个方框中的101这里就表示方向，101表示西北方向（在正交坐标系中表示135度角的一条线，000表示向东，001向北，010表示向西，011表示向南，100表示东北方向，110表示西南方向，111表示东南方向）。
第三个框中的0表示这是这个unsigned-integer数据的最后一个byte。
这个数据的长度是二进制的000,0001, 100, 1（去掉框内的数值，然后前后byte调转位置），这就是十进制的25。
因此这个数值就是表示向西北方向（就是从当前位置，向135度角方向）画长度为sqrt(25*25+25*25)的一条线（x轴偏移25，y轴偏移25）。
3.4.4 g- deltag-delta有两种形式，一种是用一个单一的unsigned-integer的数据来表示；第二种是用一对unsigned-integer的数据来表示。
如果g-delta数据在文件中第一个出现的字节的最低位（bit0）是0，表示第一种类型的g-delta数据；如果是1，表示第二种类型的g-delta数据。
3.4.4.1 g- delta 第一种类型如果是第一种类型，只用一个unsigned-integer类型表示g-delta的类型。
unsigned-integer的在文件中出现的第一个字节的倒数第2到第4个bit（bit1到bit3）一共3个bits用来表示方向，同3-delta的形式。
