电力电缆的敷设

电力电缆的敷设及质量控制措施随着城市化进程的加速和工业的发展，电力电缆的应用越来越广泛。

电力电缆的敷设质量和质量控制对于电力系统的安全、稳定运行至关重要。

本文将介绍电力电缆的敷设方式、质量控制措施以及常见问题解决方案。

电力电缆的敷设主要分为室内、室外、直接接地和非直接接地等情况。

室内敷设主要采用电缆沟、电缆架、穿管等方式；室外敷设则多采用直埋、架空、管道等方式。

直埋敷设适用于各种土壤条件，但需注意防水、防鼠、防盗等方面；架空敷设具有便于维修、易于发现故障点等优点，但需要注意防机械损伤、防晒、防盗等方面。

电力电缆敷设时需要注意质量控制。

首先，应选择合适的敷设方式，根据实际情况进行选择，避免过度浪费。

其次，敷设过程中要注意避免损伤电缆，如划伤、扭曲、挤压等。

此外，电缆的弯曲半径也应符合标准要求，防止过度弯曲导致电缆损坏。

在敷设过程中还需注意电缆的固定，避免电缆移位或受力损伤。

为了确保电力电缆的敷设质量和安全运行，需要进行质量检测。

主要包括外观检查、耐压试验、泄漏试验等方面。

外观检查主要检查电缆的外观有无损伤、划痕、扭曲等；耐压试验检查电缆的绝缘性能，确保在高压运行条件下电缆能够安全运行；泄漏试验则主要用于检测电缆的密封性能，防止漏电事故的发生。

在电力电缆敷设过程中，常常会遇到一些问题，如电缆故障、信号不稳定等。

对于这些问题，需要采取相应的解决方案。

对于电缆故障，需要进行故障定位和修复，常用的方法有电桥法、声测法等；对于信号不稳定，需要进行线路检查、设备调试等方面的工作。

总之，电力电缆的敷设和质量控制是电力系统安全、稳定运行的重要保障。

在电力电缆的敷设过程中，需要选择合适的敷设方式，注意避免损伤电缆，确保电缆的弯曲半径符合标准要求。

在敷设过程中还需要进行质量检测，确保电力电缆的质量和安全运行。

针对敷设过程中遇到的问题，需要采取相应的解决方案，保证电力系统的稳定运行。

未来，随着科技的不断进步和人们对电力安全要求的提高，电力电缆的敷设和质量控制措施将更加完善和严格。

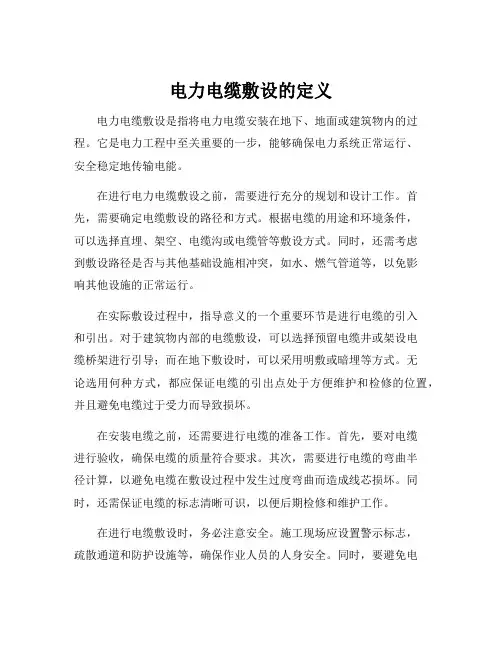

电力电缆敷设的定义电力电缆敷设是指将电力电缆安装在地下、地面或建筑物内的过程。

它是电力工程中至关重要的一步，能够确保电力系统正常运行、安全稳定地传输电能。

在进行电力电缆敷设之前，需要进行充分的规划和设计工作。

首先，需要确定电缆敷设的路径和方式。

根据电缆的用途和环境条件，可以选择直埋、架空、电缆沟或电缆管等敷设方式。

同时，还需考虑到敷设路径是否与其他基础设施相冲突，如水、燃气管道等，以免影响其他设施的正常运行。

在实际敷设过程中，指导意义的一个重要环节是进行电缆的引入和引出。

对于建筑物内部的电缆敷设，可以选择预留电缆井或架设电缆桥架进行引导；而在地下敷设时，可以采用明敷或暗埋等方式。

无论选用何种方式，都应保证电缆的引出点处于方便维护和检修的位置，并且避免电缆过于受力而导致损坏。

在安装电缆之前，还需要进行电缆的准备工作。

首先，要对电缆进行验收，确保电缆的质量符合要求。

其次，需要进行电缆的弯曲半径计算，以避免电缆在敷设过程中发生过度弯曲而造成线芯损坏。

同时，还需保证电缆的标志清晰可识，以便后期检修和维护工作。

在进行电缆敷设时，务必注意安全。

施工现场应设置警示标志，疏散通道和防护设施等，确保作业人员的人身安全。

同时，要避免电缆与其他物体发生摩擦、挤压或受到机械损伤，以免影响电缆的绝缘性能和导电性能。

在完成电缆敷设后，必须进行必要的测试和验收工作。

通过绝缘电阻测试、电缆长度测量、电缆和接头的局放测试等，来确保电缆的安全可靠，并且符合工程设计和标准要求。

总之，电力电缆敷设是电力工程中不可或缺的环节，正确且规范地进行电缆敷设，能够有效地保证电力系统的正常运行和供电的可靠性。

因此，在进行电缆敷设时，务必严格按照规范要求进行，并且注意安全，确保工程质量的同时，也保障了电力供应的稳定和可持续发展。

电力电缆敷设方案1. 引言电力电缆的敷设是电力工程中的重要环节。

正确的电缆敷设方案能够确保电力系统的稳定运行，同时降低敷设成本和维护费用。

本文将介绍电力电缆敷设的一般步骤和几种常用的敷设方案，供电力工程师参考。

2. 电缆敷设的一般步骤电缆敷设的一般步骤如下：步骤1：确定敷设线路根据工程的需求，确定电缆敷设的线路。

需要考虑的因素包括地形地貌、交通情况、周围环境等。

步骤2：设计敷设方案根据敷设线路的特点，设计合适的敷设方案。

要考虑的因素包括电缆类型、电流负载、敷设方式、敷设深度、电缆保护措施等。

步骤3：准备工作进行实地勘察，确定敷设线路，清理敷设线路周围的障碍物，并对敷设线路进行打测。

步骤4：敷设电缆根据设计方案，进行电缆的准备工作，如切割、拼接、标号等。

然后进行电缆的敷设工作，包括挖槽、埋设电缆、填埋复原等。

步骤5：电缆测试与调试完成电缆敷设后，对敷设的电缆进行测试与调试，确保电缆的质量和性能达到要求。

步骤6：完工验收对敷设的电缆进行完工验收，包括电缆连通性测试、设备运行测试等。

3. 常用的电缆敷设方案下面介绍几种常用的电缆敷设方案：方案1：架空敷设架空敷设是将电力电缆悬挂在支架上，通常用于中小型电力工程和远程地区的电缆敷设。

优点是施工周期短，成本低，但易受自然因素和人为破坏影响。

方案2：直埋敷设直埋敷设是将电力电缆直接埋入地下，通常适用于城市和工厂等地级电力工程。

优点是安全可靠、防护性能好，但敷设难度较大，成本较高。

方案3：隧道敷设隧道敷设是将电缆穿过隧道进行敷设，通常适用于大型电力工程和长距离输电线路。

优点是保护性能好，可以避免自然因素和人为破坏，但施工难度和成本较高。

方案4：管道敷设管道敷设是将电力电缆放入管道中进行敷设，通常适用于建筑工程和地下设备敷设。

优点是安全可靠、易于维护，但施工过程中需要考虑管道布局和管道周围环境。

4. 结论电力电缆的敷设是电力工程中不可或缺的环节。

根据敷设线路的特点和工程需求，选择合适的敷设方案对于保证电力系统的正常运行具有重要意义。

电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。

在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。

本文将围绕电力电缆敷设及注意事项展开讨论。

一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。

包括确定电缆的种类、规格、长度和敷设的路径等。

2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。

确保敷设区域没有杂物和障碍物，并检查地面是否平整。

同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。

3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。

常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。

4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。

在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。

5.接地：完成电缆敷设后，需要进行接地工作。

接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。

6.验收测试：在完成电缆敷设后，需要进行验收测试。

通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。

二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。

同时，还要考虑电力负荷、环境因素和敷设路径等因素。

2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。

尽量选择直线敷设路径，减少电缆的弯曲和拉力。

3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。

特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。

4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。

可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。

5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。

电力电缆的敷设、安装及试验电缆是电力系统中重要的输电部件之一，它通过电缆连接电源和负载，将电能传递到目的地。

电力电缆的敷设、安装及试验是保障电力系统安全、可靠运行的重要环节。

电力电缆的敷设方式直埋直埋是指将电缆放置在挖出的沟槽之中，沟槽的深度、宽度与电缆型号、规格、电压等参数有关。

直埋敷设电缆的优点在于紧凑、美观、抗外力强度高，对环境影响小；缺点是维修不方便，故障修复耗时长。

架空架空敷设电缆是指电缆悬挂在高空中，利用绝缘材料固定的方式进行敷设。

这种敷设方式的优点在于建设、修缮方便，对行车、通行影响小；缺点是电缆悬空，容易受外界影响影响，绝缘性能不如直埋敷设。

管道敷设管道敷设是指电缆被放置在钢管或其它材料的管道之中，材料的选择要与电缆的材质相适应，以确保电缆不被损坏。

管道敷设电缆的优点在于具有防腐、耐寒性好、对外界干扰小等特点；缺点是维护和检修难度大。

安装前准备在进行电缆安装之前，需要进行一系列准备工作，包括：1.检查所使用的电缆是否符合要求，检查和确定电缆的型号、性能、长度、维修、入地深度等参数。

2.检查安装工具及器械、材料等是否齐全。

3.确定电缆敷设的方向、路径、深度等等，对施工环境进行评估，以便确保工作安全。

安装过程1.首先对坑道或沟槽进行准确的测量和标定，以避免因坑道或沟槽尺寸不合适而带来的不必要浪费和损失。

2.在电缆起点处的电缆保护管内取一段合适长度的电缆及连接头装配完成后，引入安装现场。

3.按照设计要求对电缆进行滑入管道、沟槽或挖坑等敷设方式进行安装。

4.安装完成之后，必须进行测试验证，确保电缆的安装质量和运行状态良好。

电缆通电试验电缆通电试验是指在电缆通电前对其进行的一次综合试验，主要目的是确定电缆中有无损伤、绝缘是否存在导电、涂层处理是否充分、组成是否正确等。

具体要点如下：1.通电试验前，需要将电缆放置一段时间，以便电缆的一切保护措施得到充分的潜伏和改善。

2.通电试验可以通过在线伏安表、部分放电检测和精密测试仪器等设备，以将电缆暴露在电场中。

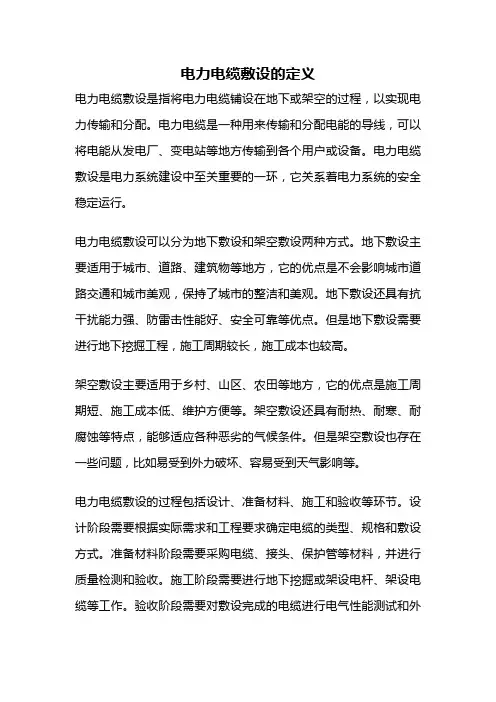

电力电缆敷设的定义电力电缆敷设是指将电力电缆铺设在地下或架空的过程，以实现电力传输和分配。

电力电缆是一种用来传输和分配电能的导线，可以将电能从发电厂、变电站等地方传输到各个用户或设备。

电力电缆敷设是电力系统建设中至关重要的一环，它关系着电力系统的安全稳定运行。

电力电缆敷设可以分为地下敷设和架空敷设两种方式。

地下敷设主要适用于城市、道路、建筑物等地方，它的优点是不会影响城市道路交通和城市美观，保持了城市的整洁和美观。

地下敷设还具有抗干扰能力强、防雷击性能好、安全可靠等优点。

但是地下敷设需要进行地下挖掘工程，施工周期较长，施工成本也较高。

架空敷设主要适用于乡村、山区、农田等地方，它的优点是施工周期短、施工成本低、维护方便等。

架空敷设还具有耐热、耐寒、耐腐蚀等特点，能够适应各种恶劣的气候条件。

但是架空敷设也存在一些问题，比如易受到外力破坏、容易受到天气影响等。

电力电缆敷设的过程包括设计、准备材料、施工和验收等环节。

设计阶段需要根据实际需求和工程要求确定电缆的类型、规格和敷设方式。

准备材料阶段需要采购电缆、接头、保护管等材料，并进行质量检测和验收。

施工阶段需要进行地下挖掘或架设电杆、架设电缆等工作。

验收阶段需要对敷设完成的电缆进行电气性能测试和外观检查，确保质量合格。

在电力电缆敷设过程中，需要注意一些问题。

首先是保护电缆的安全，避免损坏或破坏电缆的绝缘层。

其次是保护电缆的接头，避免接头出现故障或损坏。

还需要考虑电缆的敷设方式和路径，以确保电缆的安全可靠运行。

此外，还需要考虑电缆的敷设深度和保护措施，以防止外力对电缆的破坏。

电力电缆敷设是电力系统建设中不可或缺的一环，它直接关系着电力系统的运行安全和稳定性。

通过合理的电力电缆敷设，可以实现电力的高效传输和分配，为各个用户和设备提供可靠的电力供应。

因此，在电力系统建设中，电力电缆敷设的重要性不可忽视，需要充分考虑各种因素，确保敷设质量和效果。

同时，还需要加强对电力电缆敷设的管理和维护，及时发现和解决问题，确保电力系统的安全稳定运行。

电力电缆的安装敷设是电力工程中不可缺少的重要环节。

它的质量好坏直接关系到整个电力系统的运行稳定性和可靠性。

因此，正确的安装敷设电力电缆是非常重要的。

本文将详细介绍电力电缆的安装敷设过程和注意事项。

一、安装敷设前的准备工作1. 确定电缆规格和型号：根据工程需求和设计要求，确定所需电缆的规格和型号。

2. 确定电缆线路及走向：根据设计图纸，确定电缆线路及走向，并标出敷设路径。

3. 清理敷设区域：清理敷设区域，确保地面平整、无障碍物，并将可能影响敷设的杂物清除。

二、电缆的敷设方式1. 直埋敷设：将电缆埋设在地下，适用于长距离敷设、无地面使用需求的情况。

2. 桥架敷设：将电缆架设在桥架上，适用于建筑物内部或电力设备周围的短距离敷设。

3. 管道敷设：将电缆放入管道中，适用于建筑物内部或地下管道中的敷设方式。

三、电缆的敷设步骤及注意事项1. 确定敷设路径：根据设计要求，确定电缆的敷设路径，并标出敷设线路。

2. 铺设支撑物：在敷设路径上，根据需要安装支撑物。

在直埋敷设中，一般使用水泥沟槽作为电缆的支撑物。

在桥架敷设中，需要先安装好桥架，确保其承重能力满足要求。

3. 布设电缆：根据敷设路径，将电缆放置在支撑物上。

在直埋敷设中，需要先将电缆放入水泥沟槽中，并使用沙土覆盖。

在桥架敷设中，需要将电缆穿过桥架的挂点，并用钢丝或钢管进行固定。

4. 连接电缆：根据敷设需要，将电缆适当连接。

连接方式可以采用绝缘接头或绕组接头等。

在连接过程中，需要严格按照操作规程进行。

5. 测试电缆：在电缆敷设完成之后，需要进行电缆的测试。

测试内容包括绝缘电阻、电缆泄露电流等。

四、电缆的验收标准1. 外观质量：电缆表面应平整，无明显划痕或损伤。

2. 尺寸规格：电缆尺寸应符合技术要求，不得超过允许偏差。

3. 绝缘电阻：电缆绝缘电阻应满足设计要求。

4. 电缆泄露电流：电缆泄露电流应在合理范围内。

5. 连接头：电缆连接头的接触电阻应满足要求。

6. 电缆标志：电缆应标有准确的型号、规格和电压等级。

电力电缆敷设方法电力电缆敷设方法有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。

从技术上比较，电缆隧道法和电缆沟敷设法是最好的的敷设方式，因为这两种方式便于电缆的施工、维护和检修。

在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。

实践证明公用隧道运行效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。

在国内，由于各种因素的限制，这种敷设方式是较少的。

相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。

因此电缆敷设方式的选择，要结合实际情况，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性，易于维护的要求和技术经济合理的原则是正确的定。

电力电缆的选择常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。

目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为应用最广泛的电缆产品。

在电缆选型时，应根据使用的不同环境和条件，结合具体情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。

电缆截面积的选择电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。

如选用的电缆截面积偏小，会导致电压质量下降。

线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。

因此应根据负荷预测结果，选择合适的截面积，使电力电缆在最大工作电流下满足缆芯温度和压降的要求，最大短路电流作用下的热稳定要求。

由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。

在为三相四线制低压电网选择电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。
