电力电缆敷设方法

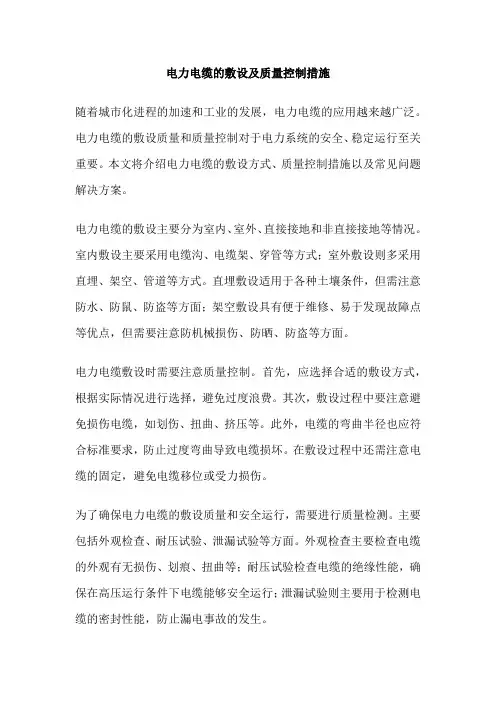

电力电缆的敷设及质量控制措施随着城市化进程的加速和工业的发展，电力电缆的应用越来越广泛。

电力电缆的敷设质量和质量控制对于电力系统的安全、稳定运行至关重要。

本文将介绍电力电缆的敷设方式、质量控制措施以及常见问题解决方案。

电力电缆的敷设主要分为室内、室外、直接接地和非直接接地等情况。

室内敷设主要采用电缆沟、电缆架、穿管等方式；室外敷设则多采用直埋、架空、管道等方式。

直埋敷设适用于各种土壤条件，但需注意防水、防鼠、防盗等方面；架空敷设具有便于维修、易于发现故障点等优点，但需要注意防机械损伤、防晒、防盗等方面。

电力电缆敷设时需要注意质量控制。

首先，应选择合适的敷设方式，根据实际情况进行选择，避免过度浪费。

其次，敷设过程中要注意避免损伤电缆，如划伤、扭曲、挤压等。

此外，电缆的弯曲半径也应符合标准要求，防止过度弯曲导致电缆损坏。

在敷设过程中还需注意电缆的固定，避免电缆移位或受力损伤。

为了确保电力电缆的敷设质量和安全运行，需要进行质量检测。

主要包括外观检查、耐压试验、泄漏试验等方面。

外观检查主要检查电缆的外观有无损伤、划痕、扭曲等；耐压试验检查电缆的绝缘性能，确保在高压运行条件下电缆能够安全运行；泄漏试验则主要用于检测电缆的密封性能，防止漏电事故的发生。

在电力电缆敷设过程中，常常会遇到一些问题，如电缆故障、信号不稳定等。

对于这些问题，需要采取相应的解决方案。

对于电缆故障，需要进行故障定位和修复，常用的方法有电桥法、声测法等；对于信号不稳定，需要进行线路检查、设备调试等方面的工作。

总之，电力电缆的敷设和质量控制是电力系统安全、稳定运行的重要保障。

在电力电缆的敷设过程中，需要选择合适的敷设方式，注意避免损伤电缆，确保电缆的弯曲半径符合标准要求。

在敷设过程中还需要进行质量检测，确保电力电缆的质量和安全运行。

针对敷设过程中遇到的问题，需要采取相应的解决方案，保证电力系统的稳定运行。

未来，随着科技的不断进步和人们对电力安全要求的提高，电力电缆的敷设和质量控制措施将更加完善和严格。

电缆的四种敷设方式
1、架空敷设：
架空敷设是一种在天然路基上沿着规定路线从桩台上提升到一定高度，以支架衬挂或电力拖拉机拉缆的方式，把电缆从就设桩台间逐段固定
的电力敷设工法，它的特点是保证了电缆敷设高度要求，减轻了限高
建筑物对电缆的影响，避免了电缆在重车辆行驶中或者受洪水冲刷等
情况的危害，保证了电缆的安全运行。

2、用沙式敷设：
沙式敷设是把电缆设置在天然路基上或者路面沟槽中而不使用支撑装
置和附件，电缆整体直线埋入沟槽置于一定深度，并以沙土覆盖的电
力敷设工法。

它的特点是省工省料，不占用道路空间，避免支架的占地、受力，不用限高，当路面施工时，可以不破坏电缆布设。

3、沟穴敷设：
沟穴敷设是把电缆固定在天然路基上，用挖沟法埋设沟槽、垫块和侧
坡路基石，把电缆放置其间，布设恰当并用沙土覆盖的电力敷设工法，它的特点是不占用道路行车空间，限高时可不受影响，有效地避免了
重车辆行驶、洪水冲刷等外界影响，在填土上均匀紧实不生沙，确保
电缆的正常运行。

4、墙壁敷设：
墙壁敷设是把电缆沿某建筑物的墙壁单独敷设的电缆布放形式，安装
位置一般在地下室或进入楼房的电缆沟中，以插入入墙管内敷设，要
在路堤旁缺口及护坡处予以穿经，并用水泥砂浆进行封堵，防止污染防止电缆老化，确保电缆的正常运行。

电力电缆的一般施工方法（一）引言概述：电力电缆是输送电能的重要设备，其施工方法直接影响着电缆的质量与稳定性。

本文将从电力电缆施工的整体流程出发，介绍电缆敷设、接线与保护等关键环节的一般施工方法。

正文：一、电缆敷设1.选择合适的敷设方式：直埋敷设、管道敷设、架空敷设等。

2.确定敷设路径：根据设计要求、现场条件和环境情况等综合考虑，确定最佳敷设路径。

3.进行场地准备：清理路线，挖掘沟槽或其他必要的场地准备工作。

4.布置敷设设备：准备好敷设所需的工具、设备和材料，确保施工顺利进行。

5.进行电缆敷设：按照设计要求和施工方案，进行电缆的敷设工作，确保敷设质量。

二、电缆接线1.准备接线材料和工具：根据电缆规格和接线要求，准备好所需的接线材料和工具。

2.剥除电缆绝缘：使用合适的工具，将电缆绝缘层适当剥除，露出导体。

3.清理导体表面：使用清洁剂或其他方法清洁导体表面，确保接线质量。

4.进行电缆连接：按照接线要求，进行电缆的连接工作，确保接线牢固可靠。

5.进行电缆绝缘处理：使用绝缘套管、绝缘板等材料进行绝缘处理，以保护接线部分。

三、电缆保护1.选择合适的保护材料：根据环境要求和电缆特性，选择适合的保护材料。

2.进行电缆保护施工：按照设计要求，进行电缆保护的施工工作，如铺设保护层、设置防护设施等。

3.进行电缆固定：使用合适的固定方式，对电缆进行固定，防止移动和损坏。

4.进行电缆标识：对电缆进行标识，方便运维人员进行日常维护和保养工作。

5.进行电缆测试：在保护完毕后，进行电缆测试，确保电缆的正常运行。

总结：本文从电缆敷设、接线和保护三个方面介绍了电力电缆的一般施工方法。

在电缆敷设过程中，要选择合适的敷设方式和路径，并进行场地准备；在电缆接线环节，要做好材料和工具准备，保证接线牢固可靠；在电缆保护方面，要选择适合的保护材料和固定方式，并对电缆进行测试和标识。

通过科学的施工方法，可确保电缆的质量和使用效果。

电力电缆施工技术电力电缆的施工技术是指在电力工程中，针对电缆敷设、接地、绝缘和连接等工作的具体技术措施和操作方法。

正确的施工技术可以确保电缆的安全可靠运行，提高电能传输的效率。

本文将介绍电力电缆施工的几个关键技术，包括敷设方式、连接方法和绝缘材料等。

一、电力电缆敷设技术1. 敷设方式电缆的敷设方式有地下敷设和架空敷设两种。

地下敷设适用于人口密集地区和城市道路等需要保持景观的地方。

而架空敷设则适用于农村地区和山区等条件较为宽松的地方。

在进行电缆敷设时，需根据具体情况选择合适的敷设方式。

2. 敷设深度电缆的敷设深度应根据当地气候、地质条件、土壤类型等综合因素来确定。

通常情况下，地下电缆的敷设深度应大于1米，以确保电缆不易受到外界环境的影响。

3. 敷设保护在电缆敷设时，应根据实际情况采取合理的保护措施。

比如，在电缆需要经过道路或其他施工区域时，要做好防护措施，避免被外力损坏。

二、电力电缆连接技术1. 终端连接电缆的终端连接主要用于连接电缆与设备之间的接口，确保电能传输的顺畅。

终端连接一般使用终端头进行封接和固定，确保电缆连接的可靠性和安全性。

2. 中间连接中间连接主要用于电缆的延长或分支。

在进行中间连接时，要确保连接头的质量，以及连接处的绝缘性能。

同时，还要注意连接处的标识和保护，方便日后维护和管理。

三、电力电缆绝缘技术1. 绝缘材料电缆的绝缘材料应根据电压等级、环境条件和使用要求等因素进行选定。

目前常用的绝缘材料有聚乙烯、交联聚乙烯和橡胶等。

不同的绝缘材料具有不同的特性和适用范围，需根据实际情况进行选择。

2. 绝缘检测绝缘性能是电缆正常运行的重要保障。

在施工过程中，应定期进行绝缘性能测试，以保证电缆绝缘材料的质量和可靠性。

测试结果应符合相关标准和要求。

总结：电力电缆施工技术是电力工程中不可或缺的一环。

本文介绍了电缆敷设、连接和绝缘等关键技术。

正确的施工技术能够保障电缆的安全运行，提高电能传输效率。

在实际施工中，需要根据具体情况选择合适的敷设方式和绝缘材料，并合理采取保护措施。

电力电缆敷设方案1. 引言电力电缆的敷设是电力工程中的重要环节。

正确的电缆敷设方案能够确保电力系统的稳定运行，同时降低敷设成本和维护费用。

本文将介绍电力电缆敷设的一般步骤和几种常用的敷设方案，供电力工程师参考。

2. 电缆敷设的一般步骤电缆敷设的一般步骤如下：步骤1：确定敷设线路根据工程的需求，确定电缆敷设的线路。

需要考虑的因素包括地形地貌、交通情况、周围环境等。

步骤2：设计敷设方案根据敷设线路的特点，设计合适的敷设方案。

要考虑的因素包括电缆类型、电流负载、敷设方式、敷设深度、电缆保护措施等。

步骤3：准备工作进行实地勘察，确定敷设线路，清理敷设线路周围的障碍物，并对敷设线路进行打测。

步骤4：敷设电缆根据设计方案，进行电缆的准备工作，如切割、拼接、标号等。

然后进行电缆的敷设工作，包括挖槽、埋设电缆、填埋复原等。

步骤5：电缆测试与调试完成电缆敷设后，对敷设的电缆进行测试与调试，确保电缆的质量和性能达到要求。

步骤6：完工验收对敷设的电缆进行完工验收，包括电缆连通性测试、设备运行测试等。

3. 常用的电缆敷设方案下面介绍几种常用的电缆敷设方案：方案1：架空敷设架空敷设是将电力电缆悬挂在支架上，通常用于中小型电力工程和远程地区的电缆敷设。

优点是施工周期短，成本低，但易受自然因素和人为破坏影响。

方案2：直埋敷设直埋敷设是将电力电缆直接埋入地下，通常适用于城市和工厂等地级电力工程。

优点是安全可靠、防护性能好，但敷设难度较大，成本较高。

方案3：隧道敷设隧道敷设是将电缆穿过隧道进行敷设，通常适用于大型电力工程和长距离输电线路。

优点是保护性能好，可以避免自然因素和人为破坏，但施工难度和成本较高。

方案4：管道敷设管道敷设是将电力电缆放入管道中进行敷设，通常适用于建筑工程和地下设备敷设。

优点是安全可靠、易于维护，但施工过程中需要考虑管道布局和管道周围环境。

4. 结论电力电缆的敷设是电力工程中不可或缺的环节。

根据敷设线路的特点和工程需求，选择合适的敷设方案对于保证电力系统的正常运行具有重要意义。

电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。

在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。

本文将围绕电力电缆敷设及注意事项展开讨论。

一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。

包括确定电缆的种类、规格、长度和敷设的路径等。

2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。

确保敷设区域没有杂物和障碍物，并检查地面是否平整。

同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。

3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。

常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。

4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。

在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。

5.接地：完成电缆敷设后，需要进行接地工作。

接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。

6.验收测试：在完成电缆敷设后，需要进行验收测试。

通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。

二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。

同时，还要考虑电力负荷、环境因素和敷设路径等因素。

2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。

尽量选择直线敷设路径，减少电缆的弯曲和拉力。

3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。

特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。

4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。

可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。

5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。

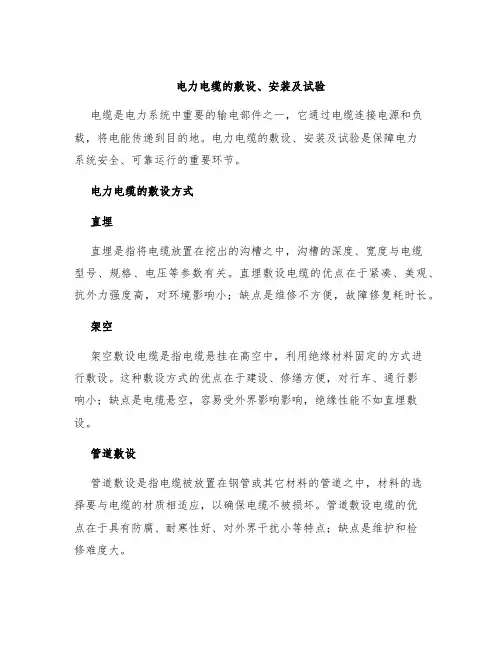

电力电缆的敷设、安装及试验电缆是电力系统中重要的输电部件之一，它通过电缆连接电源和负载，将电能传递到目的地。

电力电缆的敷设、安装及试验是保障电力系统安全、可靠运行的重要环节。

电力电缆的敷设方式直埋直埋是指将电缆放置在挖出的沟槽之中，沟槽的深度、宽度与电缆型号、规格、电压等参数有关。

直埋敷设电缆的优点在于紧凑、美观、抗外力强度高，对环境影响小；缺点是维修不方便，故障修复耗时长。

架空架空敷设电缆是指电缆悬挂在高空中，利用绝缘材料固定的方式进行敷设。

这种敷设方式的优点在于建设、修缮方便，对行车、通行影响小；缺点是电缆悬空，容易受外界影响影响，绝缘性能不如直埋敷设。

管道敷设管道敷设是指电缆被放置在钢管或其它材料的管道之中，材料的选择要与电缆的材质相适应，以确保电缆不被损坏。

管道敷设电缆的优点在于具有防腐、耐寒性好、对外界干扰小等特点；缺点是维护和检修难度大。

安装前准备在进行电缆安装之前，需要进行一系列准备工作，包括：1.检查所使用的电缆是否符合要求，检查和确定电缆的型号、性能、长度、维修、入地深度等参数。

2.检查安装工具及器械、材料等是否齐全。

3.确定电缆敷设的方向、路径、深度等等，对施工环境进行评估，以便确保工作安全。

安装过程1.首先对坑道或沟槽进行准确的测量和标定，以避免因坑道或沟槽尺寸不合适而带来的不必要浪费和损失。

2.在电缆起点处的电缆保护管内取一段合适长度的电缆及连接头装配完成后，引入安装现场。

3.按照设计要求对电缆进行滑入管道、沟槽或挖坑等敷设方式进行安装。

4.安装完成之后，必须进行测试验证，确保电缆的安装质量和运行状态良好。

电缆通电试验电缆通电试验是指在电缆通电前对其进行的一次综合试验，主要目的是确定电缆中有无损伤、绝缘是否存在导电、涂层处理是否充分、组成是否正确等。

具体要点如下：1.通电试验前，需要将电缆放置一段时间，以便电缆的一切保护措施得到充分的潜伏和改善。

2.通电试验可以通过在线伏安表、部分放电检测和精密测试仪器等设备，以将电缆暴露在电场中。

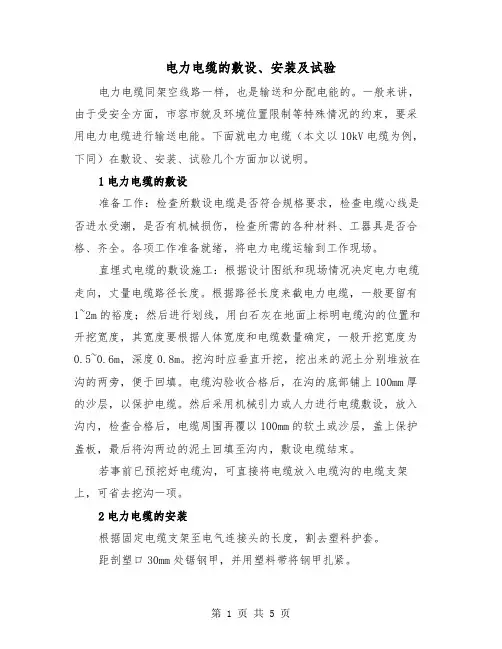

电力电缆的敷设、安装及试验电力电缆同架空线路一样，也是输送和分配电能的。

一般来讲，由于受安全方面，市容市貌及环境位置限制等特殊情况的约束，要采用电力电缆进行输送电能。

下面就电力电缆（本文以10kV电缆为例，下同）在敷设、安装、试验几个方面加以说明。

1电力电缆的敷设准备工作：检查所敷设电缆是否符合规格要求，检查电缆心线是否进水受潮，是否有机械损伤，检查所需的各种材料、工器具是否合格、齐全。

各项工作准备就绪，将电力电缆运输到工作现场。

直埋式电缆的敷设施工：根据设计图纸和现场情况决定电力电缆走向，丈量电缆路径长度。

根据路径长度来截电力电缆，一般要留有1~2m的裕度；然后进行划线，用白石灰在地面上标明电缆沟的位置和开挖宽度，其宽度要根据人体宽度和电缆数量确定，一般开挖宽度为0.5~0.6m，深度0.8m。

挖沟时应垂直开挖，挖出来的泥土分别堆放在沟的两旁，便于回填。

电缆沟验收合格后，在沟的底部铺上100mm厚的沙层，以保护电缆。

然后采用机械引力或人力进行电缆敷设，放入沟内，检查合格后，电缆周围再覆以100mm的软土或沙层，盖上保护盖板，最后将沟两边的泥土回填至沟内，敷设电缆结束。

若事前已预挖好电缆沟，可直接将电缆放入电缆沟的电缆支架上，可省去挖沟一项。

2电力电缆的安装根据固定电缆支架至电气连接头的长度，割去塑料护套。

距剖塑口30mm处锯钢甲，并用塑料带将钢甲扎紧。

距钢甲10mm处剖去内护套，用喷灯烘热防腐层，并用砂布清理防腐层。

套进聚氯乙烯手套，用热缩管将手套下口封住，在手套指口向上留20mm屏蔽层，并将半导电布层松开。

用自粘橡胶带在管口上离半导电层5mm处包一应力锥，在应力锥上包两层橡胶带，同时将手指口封住。

做好相序标记，分别在三相心线上套上黄、绿、红相色热缩塑料管。

在户外电缆的线心端部套上防雨罩，用自粘性橡胶带加以固定。

户内电缆可省去此项。

根据线鼻子深度加5mm剥去线心绝缘，套上线鼻子，用空气压线钳压接好。

中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。

敷设前应该进行地质勘测，确定土壤的承载力和张力。

埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。

为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。

2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。

在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。

敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。

同时，为了方便维修和更换，还应设置阀门、检修口等设施。

3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。

桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。

在敷设时，需要注意电缆的坐标、整齐、美观。

同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。

4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。

在架空敷设时，应保持电缆的张力，避免过大或过小。

同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。

二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。

敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。

2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。

地下敷设时，应保持适当的埋设深度，防止受到外力冲击。

架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。

3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。

如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。

4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。

选用合适的电缆材料和绝缘材料，确保电缆的耐久性。

同时，在设计时还要考虑到维修和更换电缆的方便性。

电力电缆敷设方法电力电缆敷设方法有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。

从技术上比较，电缆隧道法和电缆沟敷设法是最好的的敷设方式，因为这两种方式便于电缆的施工、维护和检修。

在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。

实践证明公用隧道运行效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。

在国内，由于各种因素的限制，这种敷设方式是较少的。

相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。

因此电缆敷设方式的选择，要结合实际情况，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性，易于维护的要求和技术经济合理的原则是正确的定。

电力电缆的选择常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。

目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为应用最广泛的电缆产品。

在电缆选型时，应根据使用的不同环境和条件，结合具体情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。

电缆截面积的选择电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。

如选用的电缆截面积偏小，会导致电压质量下降。

线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。

因此应根据负荷预测结果，选择合适的截面积，使电力电缆在最大工作电流下满足缆芯温度和压降的要求，最大短路电流作用下的热稳定要求。

由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。

在为三相四线制低压电网选择电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。

电缆的4种敷设方式1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。

单芯电缆穿金属管时要注意涡流的影响。

问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？答：每管宜只穿1根电缆。

除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。

电力电缆敷设施工方案1.前期准备工作在开始电力电缆敷设工作之前，需要进行一系列的前期准备工作。

首先，需要进行工程勘测，确定敷设线路的长度、走向、埋深等参数。

其次，需要制定详细的施工方案，包括施工工艺、材料采购、施工人员组织等内容。

最后，要准备必要的施工设备和安全防护措施。

2.敷设线路电力电缆可以埋设在地下或架设在空中，根据具体情况选择合适的敷设方法。

如果是地下敷设，首先需要进行地表开挖，然后铺设敷设管道。

管道可以采用塑料管道、混凝土管道或铁管道等材料，要据地下情况和电缆要求进行选择。

接下来，将电缆通过预留的导管或直接埋入地下，注意电缆的曲线半径和埋深要求。

如果是空中架设，需要选择合适的架空线杆或杆塔，悬挂电缆并进行固定。

3.进行电缆连接在敷设完电缆后，需要进行电缆的连接工作。

首先，要对电缆进行清洁和剥皮，确保导体的良好导电特性。

然后，根据电缆规格和连接要求，使用合适的绝缘套管和接线端子将电缆连接起来。

连接过程中要注意接头的质量和防水措施，确保电力传输的可靠性和安全性。

4.进行绝缘测试和负荷测试在电缆敷设和连接完成后，需要进行绝缘测试和负荷测试，以确保电缆和接头的质量。

绝缘测试可以通过高压绝缘测试仪进行，测试电缆是否存在绝缘损坏和漏电情况。

负荷测试可以通过连接负荷和开启电源，观察电缆和接头是否出现异常情况，如过热或损坏等。

5.完善安全防护措施在电力电缆敷设过程中，必须严格遵守相关安全规定，采取必要的安全防护措施。

首先，施工人员必须穿戴好安全防护装备，包括安全帽、安全鞋、手套等。

其次，在进行地下敷设时，要注意防止坍塌和毒气等危险。

最后，要对施工现场进行标示和隔离，确保其他人员的安全。

6.施工质量控制在电力电缆敷设工作中，施工质量是十分重要的。

因此，在施工过程中要进行质量控制，包括每个环节的检查和评估。

对于地下敷设工作，要注意检查管道埋深、电缆曲线半径等参数是否符合要求。

对于连接工作，要注意检查接头、绝缘套管等设备是否完好，并进行测试。

电力电缆的安装敷设是电力工程的重要环节，其质量直接关系到电力系统的正常运行和供电质量。

本文将从电缆敷设方法、敷设工具、敷设要求等方面详细介绍电力电缆的安装敷设。

一、电缆敷设方法电力电缆的敷设方法主要有地沟敷设、顶管敷设、穿管敷设和隧道敷设等几种。

下面将逐一介绍。

地沟敷设是一种简单直接的敷设方法，适用于较短距离的电缆敷设。

敷设前应首先在地表开挖一条适当宽度和深度的沟槽，然后在沟槽底部铺设一层砂石垫层，以防止电缆受到外界压力和挤压。

电缆敷设完成后，应及时进行回填和夯实。

顶管敷设是一种适用于交通繁忙的城市道路的敷设方法。

该方法是先用顶管机将管道推入地下，然后再将电缆通过顶管输送到目标位置。

这种敷设方法不仅减少了对地面的破坏，还能提高施工效率。

穿管敷设是一种常用的电缆敷设方法，适用于需要穿越建筑物或其他障碍物的情况。

敷设前应先预先设置好电缆穿过的管道，然后通过加长杆将电缆从一端引入，逐步推进到目标位置。

该方法需要注意保持电缆的平整状态，避免出现弯折和损坏。

隧道敷设是一种适用于长距离电缆输送的敷设方法。

通常是在地下或水下挖掘隧道，然后将电缆通过隧道敷设。

这种敷设方法需要充分考虑隧道的设计和施工要求，以确保电缆的安全性和可靠性。

二、敷设工具电力电缆的安装敷设需要使用一些专门的敷设工具，下面将介绍几种常用的工具。

电缆敷设机是一种用于将电缆从一端输送到另一端的设备。

它可以根据电缆的不同类型和规格进行调整，确保电缆的平整和安全输送。

电缆放线车是一种用于在地面上或沟槽中放线电缆的设备。

它通常配有液压系统，可以方便地将电缆从车上卸下，并通过一定的拉力将其拉入敷设位置。

电缆管道剪切机是一种用于切割和切断电缆管道的工具。

它具有锋利的切割刀片和强力的剪切力，可以快速准确地完成切割任务。

电缆牵引绳是一种用于在敷设过程中牵引电缆的绳索。

它通常由高强度的合成纤维材料制成，具有良好的耐磨性和拉力。

三、敷设要求电力电缆的安装敷设需要严格遵守一定的要求，以确保电缆的安全性和可靠性。

电缆直埋敷设的施工方法
1、电缆埋入地下的深度不应小于700 mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于700 mm。

为了便于开挖，电缆沟的宽度为350 mm。

2、挖沟完毕，应按设计进行验收。

沟底应平整，深浅一致，沟底必须有一层良好土层，防止石头或杂物凸起，同时要处理好易塌陷的地段，无防腐功能的电缆，经过带有化学物质的土壤要准备好塑料管，敷设时电缆穿入塑料管，以防直接和带有化学物质的土壤接触。

3、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。

所以放电缆时应顺电缆圈慢慢拉直，并要注意不能把电缆放在地面拖拉以免破坏外保护层。

直埋电缆除了考虑在制作终端头有足够的长度外，还要留有电缆全长0.5%~1%的备用长度。

4、电缆施放后检查电缆外观应无机械损伤。

检查合格后就可在电缆上面铺上100mm的砂层，然后在砂层上面铺设事先准备好的保护盖板，其宽度应超出电缆直径两侧各50mm。

在用土回填电缆沟时要求逐层夯实以防下陷。

直埋的电缆应在两端和改变路线的弯曲处设有“高压电缆、禁止挖掘”的标示牌。

5、从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护，镀锌管应去毛刺，不应有穿孔、裂缝等。

6、电缆必须经过直流耐压试验合格、核对相序准确后才能投入运行。

电缆敷设施工方法及质量控制电缆敷设是建设电力、通信和网络等基础设施的重要环节之一。

它涉及到施工方法和质量控制等诸多方面。

本文将就电缆敷设的施工方法和质量控制进行探讨。

一、电缆敷设施工方法1. 施工准备在开始电缆敷设之前，必须进行充分的施工准备工作。

施工前需对敷设线路进行测量、布线等详细规划，并清理线路敷设的道路或地面。

同时，应检查敷设工具和设备的完好性及安全性，确保施工过程中的安全。

2. 挖槽开沟电缆敷设需要在地下进行，施工人员需根据线路规划要求进行挖槽开沟工作。

在挖槽之前，应将地面或路面的杂物清理干净，然后根据实际情况选择使用挖掘机、铲斗或手持工具进行开沟。

挖槽的深度和宽度应符合设计要求，并确保挖槽的两边坡度良好，防止电缆损坏或沉降。

3. 电缆敷设电缆敷设是整个施工过程的核心环节。

首先要确保电缆的选择和质量符合设计要求，然后按照线路规划要求进行电缆敷设。

在敷设过程中，要注意定期检查电缆是否有破损、过弯、过度拉紧等现象，避免对电缆造成损坏。

4. 紧固和固定电缆敷设完毕后，需要进行紧固和固定工作，以确保电缆在使用过程中不会松动或移位。

使用合适的紧固材料和固定器件，对电缆进行固定，防止因外力或其他因素引起电缆移动。

5. 覆土回填和修复在电缆敷设完成后，需要及时进行覆土回填和修复工作。

将挖槽开沟时所挖取的土方回填到挖槽中，并进行均匀压实。

对地面或路面进行修复，保持施工现场的整洁。

二、电缆敷设质量控制1. 材料质量控制电缆敷设的质量取决于所使用的材料。

在施工过程中，应对电缆和其他材料进行质量把控。

确保所选用的电缆符合规范标准，并进行抽样检验，以确保其质量和性能符合要求。

2. 线路布置质量控制电缆敷设的线路布置对敷设质量影响较大。

应根据设计要求进行线路布置，并进行合理的布线方式选择。

在敷设过程中，要保持线路的平整，避免电缆过度弯曲或处于受力状态，影响电缆的使用寿命。

3. 施工工艺质量控制电缆敷设的施工工艺对敷设质量也起着重要作用。

电缆敷设施工方法与技术措施电缆敷设是建设通信、电力、交通等基础设施工程中不可或缺的环节，它关系到项目的质量和效益。

为了保证电缆的安全敷设以及后续的维护和使用，需要采取一系列的方法和技术措施来保障。

本文将结合实际施工经验，介绍电缆敷设的方法和技术措施。

一、电缆敷设方法1.开挖施工电缆的敷设需要先进行开挖工作。

开挖的深度要根据电缆的规格和要求来确定，一般要深度略深于电缆的埋设深度，以免电缆被地面压力破坏。

同时，要注意避开其他地下管线和设施，可以借助地下探测仪器来确定。

2.管道敷设电缆的敷设可以采用地沟、电缆槽、电缆管等不同的敷设方式。

其中，电缆槽是最常用的一种敷设方式，它可以保护电缆不受外界环境的影响，同时还能方便日后的施工和维护。

3.电缆敷设电缆敷设需要注意以下几点：（1）敷设前要对电缆进行检查，确保无损伤和质量问题。

（2）在敷设过程中，要保持电缆的弯曲半径，避免出现过小的弯曲，以免影响电缆的导电性能。

（3）电缆的固定和支撑要合理，以免在使用过程中出现抖动和振动。

4.埋设施工电缆敷设完成后，需要进行埋设工作。

在埋设过程中，要掌握一定的埋设技术，确保电缆埋设的深度和均匀性。

同时，要注意对电缆进行防腐处理，以延长电缆的使用寿命。

二、电缆敷设技术措施1.施工方案设计在进行电缆敷设前，要根据工程的具体情况制定施工方案。

方案要明确敷设的线路、敷设的深度和方式、材料的选择等内容，并根据地质条件和环境要求进行相应的调整。

2.安全措施电缆敷设需要进行相应的安全措施，包括使用安全、防止火灾、事故紧急处理等方面。

施工人员要穿着符合要求的安全防护装备，如安全帽、反光衣、护目镜等。

3.质量控制在电缆敷设的过程中，要进行质量控制，包括对电缆的质量进行检查，对施工过程进行监督和检测。

同时，还要制定相应的质量检验方案和计划，确保施工质量达到要求。

4.施工现场管理对于电缆敷设的施工现场，要进行合理的管理，包括施工进度的控制、现场秩序的维护、设备的管理和维护等。
