电力电缆敷设标准

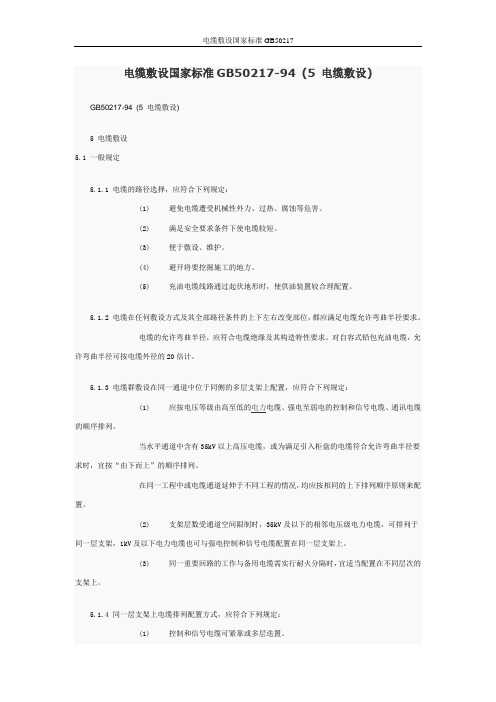

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设）5 电缆敷设5.1 一般规定5.1。

1 电缆的路径选择,应符合下列规定：(1) 避免电缆遭受机械性外力、过热、腐蚀等危害.(2) 满足安全要求条件下使电缆较短。

（3) 便于敷设、维护.（4) 避开将要挖掘施工的地方。

(5）充油电缆线路通过起伏地形时,使供油装置较合理配置。

5。

1。

2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求.电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。

5.1。

3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。

当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上"的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置.（2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

(3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。

5。

1。

4 同一层支架上电缆排列配置方式，应符合下列规定：(1) 控制和信号电缆可紧靠或多层迭置.（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形)配置外，对重要的同一回路多根电力电缆，不宜迭置。

(3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。

5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。

未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时，应计入相互影响。

电力电缆是用来传输电能的重要设备，其敷设深度和温度曲线对于保证电力输送的稳定和安全具有重要意义。

在实际工程中，电力电缆的直埋敷设深度标准和温度曲线需要严格遵守，以确保电缆的正常运行和寿命。

一、电力电缆直埋敷设的深度标准1. 根据地质条件确定深度在电力电缆直埋敷设时，首先需要根据当地的地质情况确定合理的敷设深度。

通常来说，地质条件较好的地区可以适当降低敷设深度，而在地质条件较差的地区则需要增加敷设深度，以确保电缆的安全运行。

2. 考虑外部环境因素除了地质条件，外部环境因素也需要考虑进敷设深度的标准中。

如地表水位、地下水位等因素都会对电缆的敷设深度产生影响，需要进行综合考虑。

3. 遵循行业标准和规范在确定电力电缆的直埋敷设深度时，必须严格遵守国家和地方相关行业标准和规范，确保电缆安全、可靠地运行。

二、电力电缆直埋敷设的温度曲线1. 温度对电缆的影响电力电缆在运行过程中会受到外部温度的影响，温度变化会直接影响电缆的导体、绝缘等材料性能，进而影响电缆的安全运行。

2. 温度曲线的测定在电力电缆直埋敷设之前，需要对当地的气温变化进行充分的调查和测定，以确定合理的温度曲线。

通过实际数据和经验来确定电缆在不同温度下的运行状态，保证电缆在各种温度环境下都能正常运行。

3. 温度曲线的监测一旦电缆敷设完毕，需要对温度曲线进行持续的监测和检测，及时发现温度异常情况并做好相应的调整和处理。

合理的电力电缆直埋敷设深度标准和温度曲线是保证电缆正常运行和寿命的重要保障。

通过严格遵守行业标准和规范，合理地确定敷设深度和温度曲线，并进行持续的监测和调整，可以保证电缆在运行过程中安全可靠，为社会的电力供应提供保障。

电力电缆直埋敷设深度标准和温度曲线的合理确定，不仅关系到电缆本身的安全和可靠运行，还直接关系到整个电力系统的正常运行和供电能力。

在实际工程中，需要充分考虑各种因素，并采取相应的措施来确保电力电缆的安全敷设和运行。

一、影响敷设深度和温度曲线选择的因素1. 地质条件地质条件是影响电力电缆敷设深度的重要因素。

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择，应符合下列规定：(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。

(2) 满足安全要求条件下使电缆较短。

(3) 便于敷设、维护。

(4) 避开将要挖掘施工的地方。

(5) 充油电缆线路通过起伏地形时，使供油装置较合理配置。

5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。

5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。

(2) 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

(3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。

5.1.4 同一层支架上电缆排列配置方式，应符合下列规定：(1) 控制和信号电缆可紧靠或多层迭置。

(2) 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。

(3) 除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。

5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

电缆敷设标准一、施工准备在电缆敷设前，应进行详细的施工准备工作。

这包括但不限于：设计审查、设备及工具检查、作业人员培训和安全技术交底等。

二、电缆选择选择合适的电缆对于确保电力传输的稳定性和安全性至关重要。

应考虑电缆的截面、电压等级、绝缘材料、工作环境条件等因素。

三、电缆路由电缆路由应尽可能地短且直，以减少能源损失和电压降。

此外，电缆应远离热源，避免受到机械损伤。

四、电缆固定电缆应在支架或桥架上固定，以防止电缆下垂或受到外力损伤。

在固定时，应使用适当的材料和工具，如电缆夹、绑线等。

五、弯曲半径在敷设过程中，电缆应保持一定的弯曲半径，以防止电缆过度弯曲导致损坏。

具体要求应根据电缆的类型和规格而定。

六、电缆标识为便于日后维护和管理，电缆的两端应贴有标识，注明电缆的规格、长度、用途等信息。

标识应清晰、耐用，并使用防水材料。

七、防火措施对于在易燃环境中敷设的电缆，应采取防火措施，如使用防火电缆或对电缆进行防火涂料处理。

同时，应定期检查电缆的绝缘层，防止因老化而引发火灾。

八、防潮防鼠在潮湿或鼠患严重的地方敷设电缆时，应采取相应的防潮和防鼠措施。

例如，使用密封的电缆保护管或防鼠咬的电缆。

九、安全措施在敷设电缆时，应采取必要的安全措施，如佩戴防护眼镜、手套等。

同时，应遵循相关安全规定，确保作业人员的安全。

十、验收测试敷设完成后，应对电缆进行验收测试，以确保其电气性能和机械性能符合要求。

测试项目应包括绝缘电阻、耐压试验等。

测试结果应记录并存档。

电缆敷设工艺标准1适用范围本标准适用于建筑电气安装工程中10kV及以下的电力电缆、控制电缆敷设。

2施工准备2.1材料2.1.1所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识；其规格型号及电压等级应符合设计要求。

2.1.2电缆外观完好无损（铠装无锈蚀、无压扁现象），无绞拧和扭曲现象；无护层折裂等未消除的机械损伤。

每盘电缆上标注规格型号、长度及出厂日期。

2.1.3各种金属型钢不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

2.2机具设备2.2.1手动工具：电工工具、钢锯、手锤、扳手。

2.2.2电动工具：电气焊机具。

2.2.3测试器具：兆欧表、皮尺。

2.2.4其他工具：人字梯、可升降支架及轴杠、电缆滚轮、转向导轮、倒链、滑轮、钢丝绳、大麻绳、千斤顶、电缆牵引头、电缆钢丝网套、手持通话对讲设备等。

2.3作业条件2.3.1预留孔洞、预埋件位置、尺寸应符合设计要求。

2.3.2电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水。

2.3.3敷设电缆沿线无障碍物，场地清理干净、道路畅通，沟盖板齐备。

2.3.4敷设电缆用的脚手架搭设完毕，且符合安全要求，电缆敷设沿线照明照度满足施工要求。

2.3.5直埋电缆沟按规范要求挖好，电缆井施工完毕，底砂铺完，并清除沟内杂物；盖板及砂子运至沟旁。

2.3.6检查敷设电缆用机械设备是否良好。

2.3.7电缆桥架、电缆托盘、电缆支架及保护管安装完毕，并检验合格。

2.3.8变配电室内全部电气设备及用电设备配电箱柜安装完毕。

2.4技术准备2.4.1施工图纸和技术资料齐全。

2.4.2施工方案编制完毕并经审批。

2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

3 操作工艺3.1工艺流程3.2操作方法3.2.1准备工作3.2.1.1施工前检查所敷设电缆的规格、型号、截面等是否符合设计要求，外观应无明显损伤。

3.2.1.2电缆敷设前进行绝缘摇测或耐压试验。

（1）1kV以下电缆用1kV兆欧表摇测线间及对地的绝缘电阻，其阻值不低于10MΩ。

中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。

敷设前应该进行地质勘测，确定土壤的承载力和张力。

埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。

为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。

2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。

在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。

敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。

同时，为了方便维修和更换，还应设置阀门、检修口等设施。

3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。

桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。

在敷设时，需要注意电缆的坐标、整齐、美观。

同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。

4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。

在架空敷设时，应保持电缆的张力，避免过大或过小。

同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。

二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。

敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。

2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。

地下敷设时，应保持适当的埋设深度，防止受到外力冲击。

架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。

3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。

如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。

4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。

选用合适的电缆材料和绝缘材料，确保电缆的耐久性。

同时，在设计时还要考虑到维修和更换电缆的方便性。

施工现场临时用电的电缆敷设标准在施工现场，临时用电是一个非常重要的环节，而电缆的敷设标准则是保障施工现场电力供应安全和顺畅的关键。

本文将介绍施工现场临时用电的电缆敷设标准，以确保施工现场电力供应的安全可靠性。

一、电缆选择在选择电缆时，应根据施工现场的实际情况和需要，选用符合相关标准要求的电缆。

常见的临时用电电缆有铜芯橡套电缆、聚氯乙烯绝缘电缆等。

选择电缆时要考虑其导电性能、耐磨性、耐温性以及绝缘性能等因素。

二、电缆敷设1. 敷设路径：电缆应选择最短路径敷设，避免与其他设备或管线发生干扰。

对于需要穿越道路或其他区域的电缆敷设，应按照相关规定进行埋深，以确保安全可靠。

2. 固定支架：在电缆敷设过程中，应根据实际情况设置固定支架，固定电缆。

固定支架的间距视电缆粗细和敷设长度而定，一般应不大于1米。

3. 保护措施：电缆敷设时，应保证电缆不受机械损伤和腐蚀等因素的影响。

可采用沟槽、管道等方式保护电缆，确保其安全可靠。

4. 弯曲半径：电缆的弯曲半径应符合相关标准的要求，避免超过电缆允许的最小弯曲半径，以免损坏电缆。

三、接地和绝缘1. 接地：施工现场临时用电的电缆应进行接地处理，确保电力设备和人身安全。

接地的电阻应符合国家规定，保持良好的接地导通性能。

2. 绝缘：电缆的绝缘性能应符合相关标准的要求，确保电力传输过程中不发生漏电和其他安全隐患。

绝缘层应完好、无损坏。

四、标识为了方便施工现场人员识别和管理，电缆敷设需要进行标识。

应在电缆起点、终点及沿途设立标识牌，标明电缆的类型、规格、用途等信息。

同时，还应标明敷设的方向和电缆敷设日期等重要信息。

五、定期检查与维护在施工现场，临时用电电缆的定期检查与维护非常重要。

定期检查电缆敷设的完整性和连接状态，确保电缆正常运行。

同时，应定期清理维护电缆周围的环境，确保电缆的安全可靠性。

六、事故应急处理如果发生电缆敷设事故，及时进行应急处理非常关键。

施工现场人员应掌握基本的救援知识，并及时采取措施防止事故的扩大。

三、电力电缆的敷设（一）电缆敷设要求1、电缆敷设时不应损坏电缆沟、隧道、电缆井及人孔井的防水层。

沟道、隧道内的抖卜水应畅通。

2,电缆敷设时，电缆应从电缆盘的上端引出。

3,用机械敷设电缆时，应有专人指挥。

机械敷设电缆的速度不宜超过15m/min，以免侧压力过大损伤电缆，以及拉力过大超过允许强度。

4、砧性油浸纸绝缘电缆最高点与最低点之间的最大敷设位差，不应超过表3-2-1-3的数值。

表3-2-1-3钻性油浸纸绝缘电力电缆最大敷设位差┌───┬────┬────┬────┬────┬────┬──┬───┐│电缆额│电缆护层│铅护│铝护│电缆额…│电缆护层││││定电压│结构│套（m）│套（m）│定电压｝│结构││││（KV）││││（KV）｝││││├───┼────┼────┼────┼────┼────┼──┼───┤│1一3 │无恺装│20 │25 │6-10 │无恺装或│15 │20 │││││││有恺装││││├────┼────┼────┼────┼────┼──┼───┤││有恺装│25 │25 │25-35 │无恺装或│5 ││││││││有恺装│││└───┴────┴────┴────┴────┴────┴──┴──5、敷设电缆过程中，特别是在一条电缆线路要经过隧道、竖井、沟道等复杂的路径时，要有专人检查。

在一些重要的部位，如转弯处、井口应配有敷设经验的电工进行监护，避免电缆敷设出现差错，并保证电缆的弯曲半径符合表-3-2-1-4的要求，以防止电缆遭受恺装压扁、电缆绞拧、护层折裂、绝缘破损等机械损伤。

表3-2-1-4电缆最小允许弯曲半径电缆额│电缆护层│铅护│铝护│电缆额│电缆护层│铅护│铝护││定电压│结构│套（m)│套（m)│定电压│结构│套（m）│套（m)││(KV) ││││(KV) ││││├───┼────┼───┼───┼───┼────┼────┼───┤│1一3 │无毛岂装│20 │25 │6一10 │无恺装或│15 │20 │││││││有恺岂装││││├────┼───┼───┼───┼────┼────┼───┤││有恺装│25 │25 │25一35│无恺装或│5 ││││││││有恺装│││└───┴────┴───┴───┴───┴────┴────┴───┘注：表中D为电缆外径。

电力电缆、控制电缆敷设要求1、电力电缆敷设1.1电缆施放前检查外观无缺陷，破损，用1000V摇表检查绝缘,要求大于10MΩ。

1.2检查电缆施放前所有布管，布线槽、电缆沟内安装工作是否完成，是否符合施工规范及设计要求，清理电缆沟内桥架内杂物，用软质棉纱检查管路的通畅，所有接地是否完好方具备电缆施放条件。

1.3在施放过程中保持电缆的清洁，以及电缆在进入配电室、控制室、夹层时先将各控制室内的灰尘污物清理干净。

电缆施放完成后再次对控制室污物灰尘进行清理。

1.3电缆在施放过程中应做好记录，记录内容见附表1。

电缆两端有明确的标识牌，标识包含以下内容：1、电缆标号2、电缆长度1.4动力电缆在桥架内的的填充率不大于50％。

1.5架内敷设的电缆，应用尼龙卡带，绑线或金属卡子举行固定，固定点要求如下：1.5.1水平敷设时，电缆首末两头及转弯、电缆中间接头的两头处。

1.5.2垂直敷设时，每隔1000-1500mm。

1.5.3不同标高的端部。

1.6在电缆施放过程中各种转弯处应加导板防止电缆划伤，保护电缆的外部不受大力的损伤，在弯通处、伸缩缝处应留有余量，在电缆沟、电缆桥架内每施放一组电缆应排列绑扎固定。

1.7电缆在沟道、桥架及盘柜内安装敷设时转弯半径应满足≥20D。

1.8电缆在沟道及桥架内应平行均匀排布，码排整齐。

禁止交叉、积聚排布。

1.9所有电缆在终端头与接头附近均应留备用长度。

电缆两侧的相位色标应一致。

1.10电缆施放完成后检查整个回路内电缆不承受除电缆压力外其他外力，如拉力、扭力等。

1.11低压电缆终端头精心制作，制作前应用1000V兆欧表,再次检查电缆绝缘是否在施放过程中被破坏,清理制作环境应清洁,认真、负责做好每个电缆终端头并完善接零、接地。

1.12电缆施放完成后，再次清理桥架沟道内电缆，保证桥架内无杂物灰尘，电缆表面干净无油污灰尘，并加强固定，整理标识牌，盖好桥架及沟盖板。

1.13对于现场电缆桥架电缆敷设完毕，应及时加盖盖板，以防火、防砸。

电力电缆敷设安装标准（试行版）一．适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程二．施工准备2.1材料质量要求2.2.1．电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。

2.2.2．防火堵料、防火涂料应选用经国家鉴定的定型产品。

2.2人员要求：电缆敷设人员必须为专业电工，持证上岗。

三．施工工艺3.1．桥架内电缆敷设3.1.1工艺流程：施工准备施放电缆桥架内电缆敷设挂标志牌3.1.2电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；3.1.3电缆敷设:在桥架就位后，即可敷设线缆。

电缆敷设前进行绝缘摇测或耐压试验1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10M Q。

3．1.3.1电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。

3.1.3.2按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放，排列应整齐，不得交叉。

电缆在终端头和接头处要留出备用接线长度。

3.1.3.3电缆防火墙及防火楼板时要做封闭处理，用泡沫石棉或矿棉进行封堵。

3.1.3.4垂直敷设的电缆每隔2m加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5〜10m处进行固定。

电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。

3.1.3.5在电缆的首端、末端和分支处及每隔50m处装设标志牌。

标志牌上应注明线路编号无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。
