10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆，主要包括：地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区（2#营地对面）至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。

电缆的型规格号和数量：① 地下厂房安装间箱变至锦屏东110KV变电站967开关：ZR-YJV22-8.7/15KV-3*70mm2 /1450m （810m+640m）②金楠木施工区（2#营地对面）至10KV联楠一回输电线路：ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由：3.1地下厂房安装间至锦屏东110KV变电站：地下厂房安装间箱变一＞进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。

3.2金楠木施工区（2#营地对面）至10KV联楠一回输电线路：金楠木施工区（2#营地对面）——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。

4 电缆敷设方式4.1电缆敷设采取人工进行敷设，每3-4m一人（山坡地段的人员布置需根据具体的地形条件合理安排）。

4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆，在进厂交通洞洞口顶部平台设有一个断口，断口部位安装高压计量装置。

4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口，敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆，敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。

10KV高压电缆头电缆终端接头制作方法及敷设在工厂高压输送电工程施工中，10KV电缆安装及检修工程随处可见，这部分工作很多地方由工程所在地供电公司完成，与大家分享10KV电缆头制作、电缆终端和接头制作方法及高压电缆敷设要求，希望每个电气从业者都能掌握这一项技能。

10KV电力电缆作为电力线路的一部分，因其故障几率低、安全可靠、出线灵活而得到广泛应用，10KV高压电缆在实际使用过程中一旦出故障，检修难度较大，危险性也大，因此10KV高压电缆制作和敷设时应严格遵循相关电气施工规范。

1、10kV高压电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

2、10kV高压电缆型号、电压、规格应符合设计。

3、10kV高压电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断。

4、直埋电缆与水底电缆应经试验合格。

5、10kV高压电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

6、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

7、在带电区域内敷设10kV高压电缆，应有可靠的安全措施。

8、10kV高压电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

9、10kV高压电缆在终端头与接头附近宜留有备用长度。

1、剥10kV高压电缆外护套、铠装和内衬层。

将电缆校直、擦净，剥去A＋端子深度（C）长的外护套，绑扎线，留钢铠30mm，内护层10mm，其余的剥除；铜屏蔽端头用PVC胶带缠紧。

2、固定钢铠地线。

将钢铠上的油漆铁锈打光，把卡有“钢铠地线”标志环的地线用大恒力弹簧固定在钢铠上（为了牢固，地线要留有10-20mm的头，恒力弹簧将其绕一圈后，把露头的反折回来，再用恒力缠绕）。

3、缠填充胶。

自护套断口以下50mm至整个恒力弹簧，钢铠及内护层，用填充胶缠绕两层。

4、固定铜屏蔽线。

将另一地线的一头塞进三线芯中间，再将垫锥塞入，然后用此地线在三线芯根部包绕一圈，再用恒力弹簧在地线外环绕固定。

10kv高压电缆敷设规范10kv高压电缆敷设规范1. 引言本规范适用于10kv高压电缆敷设工程，旨在确保电缆敷设过程中的安全性、可靠性和操作的标准化。

敷设工程应按照本规范的要求进行设计、施工和验收，以确保电缆的正常运行和使用寿命。

2. 材料选择2.1 电缆选择应按照工程需要选择相应的规格和型号的10kv高压电缆，确保其满足工程要求和国家标准的规定。

电缆应具有良好的绝缘性能、耐压能力和耐磨损性能。

2.2 附件选择电缆敷设过程中所使用的附件，如电缆支架、电缆托架等，应选用符合要求的产品，并确保其质量可靠。

3. 敷设前准备工作3.1 前期调查在进行电缆敷设工程前，应进行相关的前期调查工作，包括确定敷设线路、测量距离、查明地下障碍物等。

3.2 设计方案根据前期调查结果，制定电缆敷设的设计方案，包括电缆线路布置图、电缆敷设方式、电缆保护措施等。

3.3 施工组织制定详细的施工方案和施工组织设计，包括施工队伍的组建、施工时间计划、施工安全措施等。

4. 敷设过程4.1 掘进工作根据设计方案要求，进行电缆敷设的掘进工作。

掘进施工应按照相应的标准和规范进行，确保掘进质量和掘进速度。

4.2 敷设工作电缆敷设过程中应注意以下几点：4.2.1 保护措施：应采取相应的保护措施，保护电缆不受外界损坏。

如采用管线敷设方式，应确保管道质量合格，避免电缆受到压力、温度等影响。

4.2.2 弯曲半径：电缆敷设过程中的弯曲半径应符合规范要求，避免电缆被过度弯曲导致损坏。

4.2.3 固定措施：在敷设过程中，应采取适当的固定措施，避免电缆产生松动或移位。

4.2.4 吊装：如在敷设过程中需要进行电缆的吊装，应确保吊装设备符合安全标准，并采取相应的吊装措施，保证吊装过程中不损坏电缆。

5. 敷设验收完成电缆敷设后，应进行敷设验收工作。

验收内容包括电缆敷设质量、电缆绝缘性能测试等。

验收合格后，方可投入使用。

6. 安全注意事项在敷设过程中，应切实做好安全防护工作，包括人员应戴防护用具，设立安全警示标志，检查电缆及附件的质量等。

10kv高压电缆施工方案10kV高压电缆施工方案一、前期准备工作：1. 施工前，需进行详细的现场勘察和测量工作，确定电缆敷设的线路、长度和位置，并编制相应的图纸。

2. 根据设计要求，准备好所需的工具和设备，包括挖掘机、打击土钎、吊装设备等。

3. 检查施工区域的周围环境是否符合施工条件，如需搬迁或清理障碍物，提前做好相关准备工作。

二、施工方法：1. 根据电缆敷设的线路，使用挖掘机进行土方开挖工作，开挖出一条适宜的敷设电缆的沟槽。

2. 将挖掘出来的土方进行堆放或及时清理，保证施工区域的整洁和安全。

3. 根据电缆长度和敷设规格，将电缆在施工区域进行铺设，需要注意的是电缆的弯曲半径和焊接连接的质量。

4. 在敷设电缆的过程中，应测量电缆的电阻值和绝缘电阻，并记录相关数据。

5. 完成电缆敷设后，将电缆进行绝缘处理，并进行试验，以确保电缆的安全和可靠性。

6. 敷设电缆后，需进行压实土方和修复工作，恢复施工区域的原貌。

三、安全措施：1. 施工过程中，必须遵守相关安全规定和操作规程，确保施工人员的安全。

2. 在施工现场，设置明显的警示标识，标明高压电缆敷设区域，防止未经授权的人员进入。

3. 在进行电缆敷设和连接工作时，必须进行漏电保护和接地操作，防止电击事故的发生。

4. 施工人员需佩戴符合要求的个人防护装备，包括安全帽、隔爆服、绝缘手套等。

四、验收及报备：在施工完成后，需进行验收和报备工作，包括：1. 检查电缆敷设的质量和技术要求是否符合设计要求。

2. 验收电缆敷设的电阻值和绝缘电阻是否满足规定标准。

3. 编制完整的施工及验收报告，包括电缆敷设线路、长度、敷设方法等详细信息，并向相关部门报备施工情况。

以上是10kV高压电缆施工的基本方案，施工过程中需保证施工质量和安全，并按照相关规定和标准进行操作，以确保电缆的正常运行。

同时，施工方案可根据具体情况进行调整和优化。

10KV高压电缆敷设施工方案一、项目背景根据工程需求，本项目旨在对10KV高压电缆进行敷设，并确保电缆安全可靠运行。

根据设计要求，本方案将详细介绍敷设过程、材料选用、施工计划以及质量控制等方面的内容。

二、敷设过程1.确定敷设路径：根据设计图纸确定电缆的敷设路径，并将其标记在现场。

2.执行地质勘察：对敷设路径进行地质勘察，了解地下情况，以确保电缆的安全敷设。

3.施工准备工作：清理施工区域，预测天气状况，并准备好敷设所需的工具、设备和辅助材料。

4.敷设电缆：采用开挖或者直埋方式敷设电缆。

开挖敷设时，按照设计要求开挖设有足够宽度和深度的沟槽；直埋敷设时，挖掘浅沟槽并埋设电缆。

在敷设过程中，要保证电缆的弯曲半径和拉力不超标。

5.安装接头：根据设计要求，在电缆敷设段的需要安装接头的位置进行接头的安装。

6.验收测试：完成电缆敷设后，对电缆进行基本测试，确保其电气性能达到设计要求。

7.覆土和恢复施工区域：对敷设好的电缆进行覆土，并恢复施工区域的原状。

三、材料选用1.电缆：选择符合设计要求的10KV高压电缆，确保其电气性能可靠。

2.接头：选择符合设计要求的电缆接头，确保其与电缆的连接牢固可靠。

3.辅助材料：选择抗腐蚀、耐高温和耐候性好的管道、骨架材料和填充材料等。

4.工具设备：选择适用于敷设工作的挖掘机、压接机、拉线机等工具设备。

四、施工计划1.制定施工进度表：根据工程量和施工周期，制定详细的施工进度表，确保施工按时完成。

2.合理分配人力资源：根据施工进度表，合理分配施工人员，确保施工队伍充足，并保证各项工作有序进行。

3.管理施工材料：做好电缆和接头等施工材料的库存管理，确保施工过程中材料供应的及时性和准确性。

五、质量控制1.严格按照设计要求施工：施工过程中，严格按照设计图纸和要求进行施工，确保施工质量合格。

2.进行质量检测：对敷设好的电缆进行质量检测，包括电气性能和绝缘性能等，确保电缆的质量达到标准要求。

3.完善施工记录：做好施工记录，包括施工过程中的关键节点、质量检测结果等，以备后期的验收和维护使用。

永嘉县人民医院10KV高压柜就位、电缆T接施工方案永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案审批：刘海滨审核：李星编制：邱万隆温州中展电力建设有限公司2013年04月22日1永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案目录一、工程概况二、电缆走向三、电缆敷设技术方案四、业主职责五、施工进度计划六、安全要求七、危险点、环境因素辨识与控制措施210KV高压柜就位、电缆T接施工方案一、工程概况本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。

目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中787线（T接）10KV供电的基础上，新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台，本次施工新增高压柜就位、高压进线电缆、出线电缆以及低压出线电缆T接。

二、电缆走向本次电缆敷设走向依据温州电力设计有限公司设计施工图。

根据现场实际勘察，基本走向为10kv城南674线10#电缆分线箱（农业银行旁）引出电源——经原有电缆管道沿县前路向东北角——县前路与永建路交汇处（供销超市）设中间头——经原有电缆管道沿永建路向西北角——经环城北路直行———永嘉县人民医院10kv配电所。

（详图参照温州电力设计有限公司设计施工图）3三、电缆敷设技术方案依据及引用文件4本工序作业前施工条件施工准备图2-1 电缆就位图2-2 钢丝绳、电缆轮布置图2-3 电缆固定图2-4 直埋电缆敷设管口要有专人进行监护。

图2-5 电缆排孔敷设在电缆引入电缆沟和电缆沟转弯处，必须安装滑轮组和配有专人进行监护。

15永嘉县人民医院10KV电缆敷设施工专项方案直埋电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小允许净距表2-1永嘉县人民医院10KV高压柜就位、电缆T接施工方案四、业主职责1 提供地下管线走向准确资料，每段埋管施工前约请市政相关单位现场核实管线分布情况。

10KV高压电缆敷设施工方案汇总在电力系统中，高压电缆是传输电力的关键部件之一。

在10千伏（10KV）电压等级下，高压电缆的敷设施工显得格外重要。

本文将围绕10KV高压电缆的敷设施工方案进行详细汇总。

1. 敷设前的准备工作在开始高压电缆的敷设之前，需要进行充分的准备工作，包括： - 确定敷设路线：根据工程要求和设计方案，确定高压电缆的敷设路线，考虑地形地貌、管线等因素。

- 采购材料：准备所需的电缆、接头、套管、沟槽盖板等材料。

- 制定施工方案：编制详细的施工方案，包括施工流程、安全措施、质量要求等内容。

2. 敷设过程2.1 施工队伍组织•确保施工队伍具备必要的专业技能和经验，合理分工，确保施工效率和质量。

•严格遵守施工规范和安全操作规程，保障施工安全。

2.2 敷设方式•开挖沟槽：根据设计要求，在地面开挖沟槽，保证沟槽宽度、深度符合要求。

•布置电缆：将电缆依据设计要求敷设在沟槽内，注意保护电缆绝缘层，严禁损坏。

•敷设接头：根据电缆连接点，连接相应的接头，确保连接牢固可靠。

•封闭沟槽：安装沟槽盖板，封闭沟槽，确保电缆安全埋设在地下。

2.3 质量检查•施工人员对电缆敷设质量进行检查，检查电缆接头是否牢固、绝缘是否完好，并进行记录。

•对接地电阻测试：对接地电阻进行测试，确保接地电阻符合要求，保障设备安全。

3. 施工后的处理•清理现场：清理施工现场的杂物，确保工地整洁，消除安全隐患。

•完善档案：整理施工记录、电缆敷设图纸等文档资料，形成完整的档案。

综上所述，10KV高压电缆的敷设施工方案涉及到多个环节，需要充分准备、严格执行施工流程，确保施工质量和安全。

通过本文汇总的方案，可为相关电力施工提供参考，提高施工效率和质量。

10KV高压电缆敷设要求高压电缆是电力传输的重要设备，其敷设对于电力系统的正常运行和安全稳定至关重要。

因此，10KV高压电缆的敷设要求及规范具有重要的指导意义。

以下是10KV高压电缆敷设的要求：1.选用合适的电缆类型：根据实际需要选择合适的10KV高压电缆型号和规格。

电缆的绝缘材料和导体材料要符合国家和行业标准，确保电缆的电气性能和安全可靠性。

2.敷设路径确定：在敷设高压电缆之前，应通过技术调研和实地勘察确定敷设路径。

考虑到地形、道路、建筑等因素，选择最佳的敷设方案，避免敷设路径与其他管线、大型设备等冲突。

3.基础设施建设：针对高压电缆敷设路径的特点，进行相应的基础设施建设。

包括土建工程、桥梁建设、隧道建设等，确保电缆的安全敷设，并满足后续运行和维护的需要。

4.敷设方式：高压电缆的敷设方式一般有直埋敷设、管道敷设和桥架敷设等。

根据具体情况选择合适的敷设方式，并按照相关标准进行设计和施工。

5.电缆保护：为防止高压电缆受到外力损坏或破坏，需要进行相应的电缆保护。

包括采用保护管、隧道、电缆槽等，确保电缆的安全运行。

6.接地与防雷：高压电缆的敷设中，接地和防雷是非常重要的环节。

要按照设计和规范要求合理设置接地装置，并采取相应的防雷措施，确保电缆系统的安全运行。

7.温度控制：高压电缆在运行时会产生一定的热量，因此需要进行温度控制。

通过敷设合适的散热设备、安装温度传感器等，及时监测和控制电缆的温度，防止因温度过高而引发故障。

8.施工质量控制：在敷设过程中，要严格按照相关的施工规范进行操作，确保敷设质量。

对敷设完成后的电缆进行试验和检测，确保其电气性能符合要求。

9.标志标识：高压电缆的敷设路径需要进行标志和标识，便于日常维护和管理。

包括设置标志牌、电缆编号等，确保敷设路径的清晰可识别。

10.安全防护：在整个敷设过程中，要注重安全防护措施的落实。

包括个人防护装备的使用、施工现场的警示标志设置和施工人员的安全培训等，确保施工过程的安全可控。

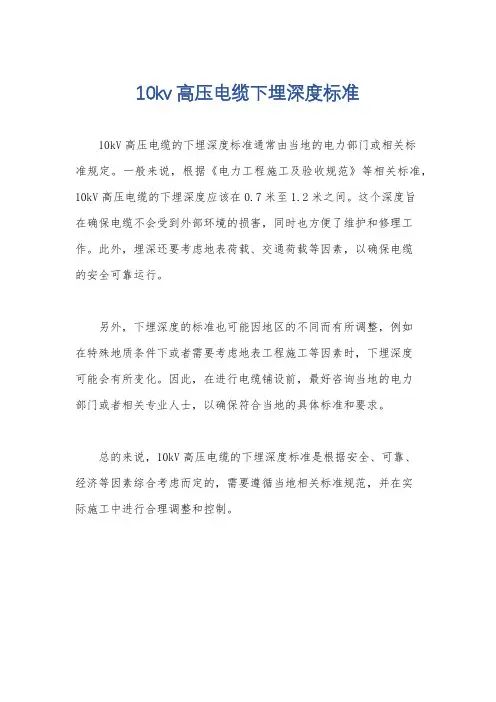

10kv高压电缆下埋深度标准
10kV高压电缆的下埋深度标准通常由当地的电力部门或相关标
准规定。

一般来说，根据《电力工程施工及验收规范》等相关标准，10kV高压电缆的下埋深度应该在0.7米至1.2米之间。

这个深度旨
在确保电缆不会受到外部环境的损害，同时也方便了维护和修理工作。

此外，埋深还要考虑地表荷载、交通荷载等因素，以确保电缆
的安全可靠运行。

另外，下埋深度的标准也可能因地区的不同而有所调整，例如
在特殊地质条件下或者需要考虑地表工程施工等因素时，下埋深度
可能会有所变化。

因此，在进行电缆铺设前，最好咨询当地的电力
部门或者相关专业人士，以确保符合当地的具体标准和要求。

总的来说，10kV高压电缆的下埋深度标准是根据安全、可靠、
经济等因素综合考虑而定的，需要遵循当地相关标准规范，并在实
际施工中进行合理调整和控制。

10千伏高压电缆敷设施工方案审批：审核：编制：西安联诚电力有限公司二〇一六年五月十一日一、 施工内容电缆型号为10kV 恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。

全长计划500米，电缆敷设完毕后，首端取自现场10KV 架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。

二、 电缆走向本次电缆敷设走向依据现场外线图制定。

根据现场实际勘察为准，基本走向为变电站——1号钢管塔下。
