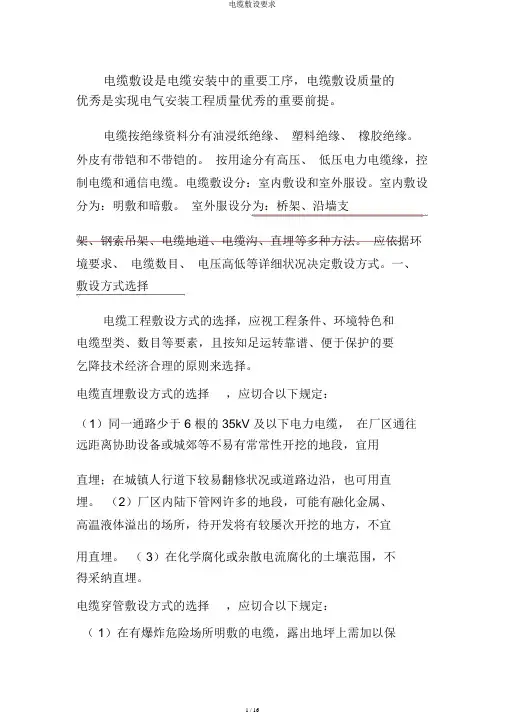

中、低压电力电缆敷设方式及要求

电缆敷设是电缆安装中的重要工序，电缆敷设质量的优秀是实现电气安装工程质量优秀的重要前提。

电缆按绝缘资料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。

外皮有带铠和不带铠的。

按用途分有高压、低压电力电缆缘，控制电缆和通信电缆。

电缆敷设分：室内敷设和室外服设。

室内敷设分为：明敷和暗敷。

室外服设分为：桥架、沿墙支架、钢索吊架、电缆地道、电缆沟、直埋等多种方法。

应依据环境要求、电缆数目、电压高低等详细状况决定敷设方式。

一、敷设方式选择电缆工程敷设方式的选择，应视工程条件、环境特色和电缆型类、数目等要素，且按知足运转靠谱、便于保护的要乞降技术经济合理的原则来选择。

电缆直埋敷设方式的选择，应切合以下规定：（1）同一通路少于 6 根的 35kV 及以下电力电缆，在厂区通往远距离协助设备或城郊等不易有常常性开挖的地段，宜用直埋；在城镇人行道下较易翻修状况或道路边沿，也可用直埋。

（2）厂区内陆下管网许多的地段，可能有融化金属、高温液体溢出的场所，待开发将有较屡次开挖的地方，不宜用直埋。

（ 3）在化学腐化或杂散电流腐化的土壤范围，不得采纳直埋。

电缆穿管敷设方式的选择，应切合以下规定：（ 1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交错时，应采纳穿管。

（2）地下电缆经过房子、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。

（3）在地下管网较密的工厂区、城市道路狭小且交通忙碌或道路发掘困难的通道等电缆数目许多的状况下，可用穿管敷设。

浅槽敷设方式的选择，应切合以下规定：（1）地下水位较高的地方。

（2）通道中电力电缆数目较少，且在不常常有载重车经过的户外配电装置等场所。

电缆沟敷设方式的选择，应切合以下规定：有化学腐化液体或高温融化金属溢流的场所，或在载重车辆屡次经过的地段，不得用电缆沟。

（2）常常有工业水溢流、可燃粉尘洋溢的厂房内，不宜用电缆沟。

（ 3）在厂区、建筑物内陆下电缆数目许多但不需采纳地道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的状况下，宜用电缆沟。

低压电力电缆规范标准最新低压电力电缆是电力系统中用于传输电能的重要组件，广泛应用于工业、民用建筑以及公共设施中。

随着技术的发展和应用需求的不断变化，低压电力电缆的规范标准也在不断更新。

以下是根据最新低压电力电缆规范标准制定的相关内容：低压电力电缆的设计和制造必须遵循国家和国际的相关标准，确保其安全性、可靠性和经济性。

以下是低压电力电缆规范标准的主要内容：1. 电缆类型：低压电力电缆根据绝缘材料、护套材料和结构形式的不同，分为多种类型，如PVC绝缘电缆、XLPE绝缘电缆、橡胶绝缘电缆等。

2. 电压等级：低压电力电缆的电压等级通常为0.6/1kV，适用于交流额定电压不超过1kV的电力系统。

3. 导体材料：电缆的导体通常采用铜或铝材料，根据载流量和机械强度的需求进行选择。

4. 绝缘材料：绝缘材料应具有良好的电气绝缘性能和机械性能，常用的绝缘材料包括PVC、XLPE、橡胶等。

5. 护套材料：护套材料应具有良好的耐化学腐蚀性、耐磨性和耐环境性能，常用的护套材料包括PVC、PE等。

6. 电缆结构：电缆结构应保证电缆在敷设和运行过程中的稳定性和可靠性，包括单芯、多芯、屏蔽等不同结构。

7. 敷设方式：电缆的敷设方式应根据使用环境和敷设条件选择，包括直埋、管道、桥架、隧道等。

8. 连接方式：电缆的连接应采用符合标准的连接件和连接技术，确保连接的电气和机械稳定性。

9. 测试标准：电缆在生产和使用前应进行严格的电气性能测试和机械性能测试，包括绝缘电阻测试、耐压测试、老化测试等。

10. 安全标准：电缆的设计和制造应符合国家和国际的安全标准，确保在正常使用和异常情况下的安全性。

11. 环保要求：电缆材料的选择和生产过程应符合环保要求，减少对环境的影响。

12. 标识和包装：电缆应有清晰的标识，包括型号、规格、生产日期等信息，并采用合适的包装方式以保护电缆在运输和存储过程中不受损害。

随着技术的不断进步和市场需求的变化，低压电力电缆的规范标准也在不断更新和发展。

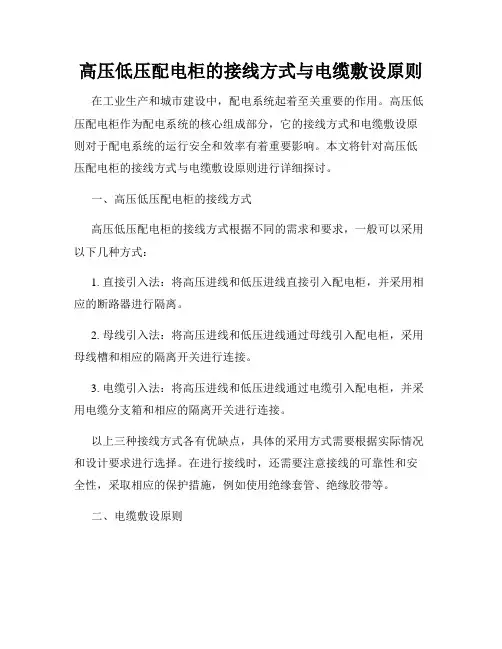

高压低压配电柜的接线方式与电缆敷设原则在工业生产和城市建设中，配电系统起着至关重要的作用。

高压低压配电柜作为配电系统的核心组成部分，它的接线方式和电缆敷设原则对于配电系统的运行安全和效率有着重要影响。

本文将针对高压低压配电柜的接线方式与电缆敷设原则进行详细探讨。

一、高压低压配电柜的接线方式高压低压配电柜的接线方式根据不同的需求和要求，一般可以采用以下几种方式：1. 直接引入法：将高压进线和低压进线直接引入配电柜，并采用相应的断路器进行隔离。

2. 母线引入法：将高压进线和低压进线通过母线引入配电柜，采用母线槽和相应的隔离开关进行连接。

3. 电缆引入法：将高压进线和低压进线通过电缆引入配电柜，并采用电缆分支箱和相应的隔离开关进行连接。

以上三种接线方式各有优缺点，具体的采用方式需要根据实际情况和设计要求进行选择。

在进行接线时，还需要注意接线的可靠性和安全性，采取相应的保护措施，例如使用绝缘套管、绝缘胶带等。

二、电缆敷设原则电缆敷设原则是指在配电系统中，电缆的敷设方式和规范。

正确的电缆敷设原则可以保证电缆的安全运行和延长其使用寿命。

下面介绍几条常用的电缆敷设原则：1. 分层敷设原则：根据不同的电缆功率和安全要求，将高压电缆和低压电缆敷设在不同的层次，避免相互干扰。

2. 间距合理原则：电缆敷设时需要留足够的间距，以保证散热和绝缘效果。

3. 固定可靠原则：电缆敷设要固定可靠，避免外力引起电缆松动或破损。

4. 防护措施原则：对于易受损的电缆，例如高温、潮湿等环境下的电缆，需要采取相应的防护措施，例如使用防火套管、防水胶带等。

5. 路径规划原则：在进行电缆敷设时，需要合理规划电缆的路径，避免与其他设备、管道等发生冲突。

通过以上几个原则的合理应用，可以确保电缆的安全敷设和良好运行，提高配电系统的可靠性和效率。

总结：高压低压配电柜的接线方式和电缆敷设原则对于配电系统的正常运行和安全保障具有重要作用。

在实际的工程设计和施工中，我们应根据具体情况和要求选择合适的接线方式，并按照电缆敷设原则进行规划和操作。

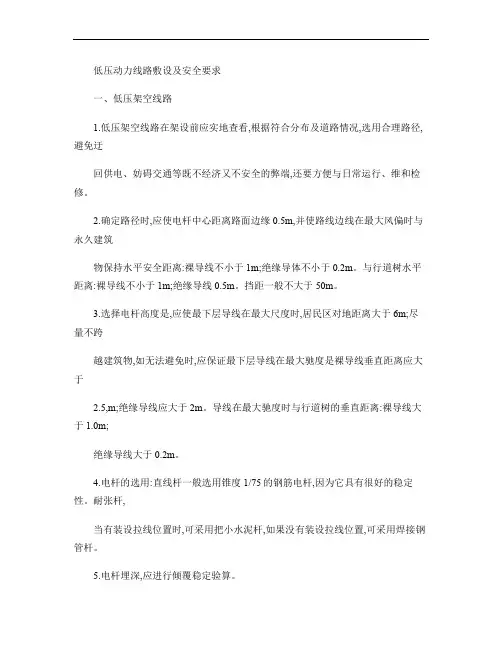

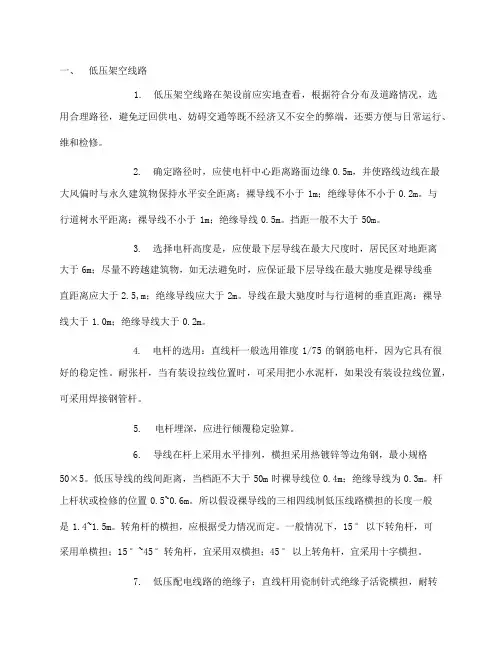

低压动力线路敷设及安全要求一、低压架空线路1.低压架空线路在架设前应实地查看,根据符合分布及道路情况,选用合理路径,避免迂回供电、妨碍交通等既不经济又不安全的弊端,还要方便与日常运行、维和检修。

2.确定路径时,应使电杆中心距离路面边缘0.5m,并使路线边线在最大风偏时与永久建筑物保持水平安全距离:裸导线不小于1m;绝缘导体不小于0.2m。

与行道树水平距离:裸导线不小于1m;绝缘导线0.5m。

挡距一般不大于50m。

3.选择电杆高度是,应使最下层导线在最大尺度时,居民区对地距离大于6m;尽量不跨越建筑物,如无法避免时,应保证最下层导线在最大驰度是裸导线垂直距离应大于2.5,m;绝缘导线应大于2m。

导线在最大驰度时与行道树的垂直距离:裸导线大于1.0m;绝缘导线大于0.2m。

4.电杆的选用:直线杆一般选用锥度1/75的钢筋电杆,因为它具有很好的稳定性。

耐张杆,当有装设拉线位置时,可采用把小水泥杆,如果没有装设拉线位置,可采用焊接钢管杆。

5.电杆埋深,应进行倾覆稳定验算。

6.导线在杆上采用水平排列,横担采用热镀锌等边角钢,最小规格50×5。

低压导线的线间距离,当档距不大于50m时裸导线位0.4m;绝缘导线为0.3m。

杆上杆状或检修的位置0.5~0.6m。

所以假设裸导线的三相四线制低压线路横担的长度一般是1.4~1.5m。

转角杆的横担,应根据受力情况而定。

一般情况下,15°以下转角杆,可采用单横担;15°~45°转角杆,宜采用双横担;45°以上转角杆,宜采用十字横担。

7.低压配电线路的绝缘子:直线杆用瓷制针式绝缘子活瓷横担,耐转杆用蝴蝶绝缘子或者一片悬式绝缘子。

8.拉线应采用镀锌钢绞线,根据受力计算截面,安全系数不应小于2,最小规格为35mm2。

拉线鱼电杆的夹角宜采用45°,受地形限制也不应小于30°。

跨越道路的拉线对路面中心的距离垂直不应小于6m,拉线柱的倾角采用10°~20°。

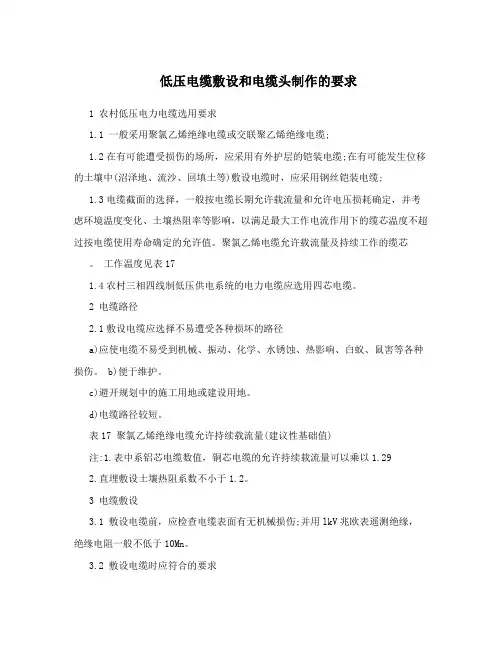

低压电缆敷设和电缆头制作的要求1 农村低压电力电缆选用要求1.1 一般采用聚氯乙烯绝缘电缆或交联聚乙烯绝缘电缆;1.2在有可能遭受损伤的场所，应采用有外护层的铠装电缆;在有可能发生位移的土壤中(沼泽地、流沙、回填土等)敷设电缆时，应采用钢丝铠装电缆;1.3电缆截面的选择，一般按电缆长期允许载流量和允许电压损耗确定，并考虑环境温度变化、土壤热阻率等影响，以满足最大工作电流作用下的缆芯温度不超过按电缆使用寿命确定的允许值。

聚氯乙烯电缆允许载流量及持续工作的缆芯。

工作温度见表171.4农村三相四线制低压供电系统的电力电缆应选用四芯电缆。

2 电缆路径2.1敷设电缆应选择不易遭受各种损坏的路径a)应使电缆不易受到机械、振动、化学、水锈蚀、热影响、白蚁、鼠害等各种损伤。

b)便于维护。

c)避开规划中的施工用地或建设用地。

d)电缆路径较短。

表17 聚氯乙烯绝缘电缆允许持续载流量(建议性基础值)注:1.表中系铝芯电缆数值，铜芯电缆的允许持续载流量可以乘以1.292.直埋敷设土壤热阻系数不小于1.2。

3 电缆敷设3.1 敷设电缆前，应检查电缆表面有无机械损伤;并用lkV兆欧表遥测绝缘，绝缘电阻一般不低于10Mn。

3.2 敷设电缆时应符合的要求a)直埋电缆的深度不应小于0.7m，穿越农田时不应小于1m。

直埋电缆的沟底应无硬质杂物，沟底铺100mm厚的细土或黄砂，电缆敷设时应留全长0.5%,1%的裕度，敷设后再加盖100mm的细土或黄砂，然后用水泥盖板保护，其覆盖宽度应超过电缆两侧各501Tlm，也可用砖块替代水泥盖板。

b)电缆穿越道路及建筑物或引出地面高度在2m以下的部分，均应穿钢管保护。

保护管长度在30m以下者，内径不应小于电缆外径的1.5倍，超过30m以上者不应小于2.5倍，两端管口应做成喇叭形，管内壁应光滑无毛刺，钢管外面应涂防腐漆。

电缆引入及引出电缆沟、建筑物及穿入保护管时，出人口和管口应封闭。

c)交流四芯电缆穿入钢管或硬质塑料管时，每根电缆穿一根管子。

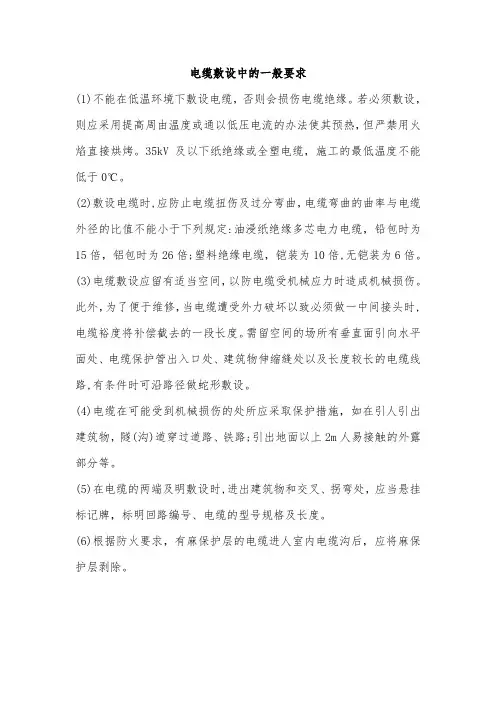

电缆敷设中的一般要求
(1)不能在低温环境下敷设电缆，否则会损伤电缆绝缘。

若必须敷设，则应采用提高周由温度或通以低压电流的办法使其预热，但严禁用火焰直接烘烤。

35kV及以下纸绝缘或全塑电缆，施工的最低温度不能低于0℃。

(2)敷设电缆时,应防止电缆扭伤及过分弯曲，电缆弯曲的曲率与电缆外径的比值不能小于下列规定:油浸纸绝缘多芯电力电缆，铅包时为15倍，铝包时为26倍;塑料绝缘电缆，铠装为10倍,无铠装为6倍。

(3)电缆敷设应留有适当空间，以防电缆受机械应力时造成机械损伤。

此外，为了便于维修，当电缆遭受外力破坏以致必须做一中间接头时,电缆裕度将补偿截去的一段长度。

需留空间的场所有垂直面引向水平面处、电缆保护管出入口处、建筑物伸缩缝处以及长度较长的电缆线路,有条件时可沿路径做蛇形敷设。

(4)电缆在可能受到机械损伤的处所应采取保护措施，如在引人引出建筑物，隧(沟)道穿过道路、铁路;引出地面以上2m人易接触的外露部分等。

(5)在电缆的两端及明敷设时,进出建筑物和交叉、拐弯处，应当悬挂标记牌，标明回路编号、电缆的型号规格及长度。

(6)根据防火要求，有麻保护层的电缆进人室内电缆沟后，应将麻保护层剥除。

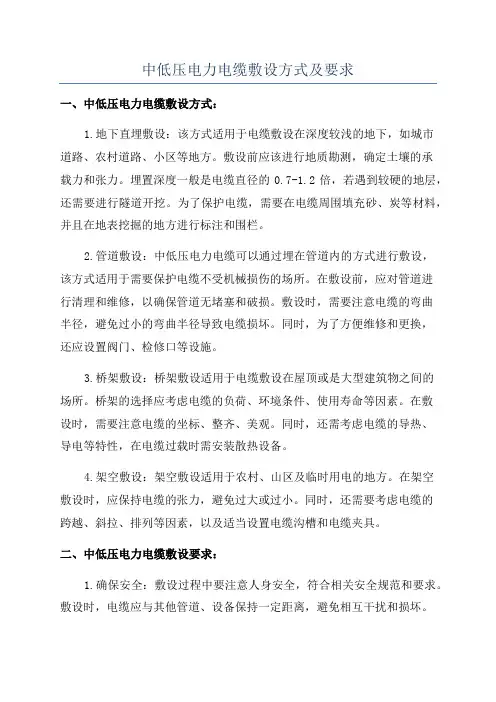

中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。

敷设前应该进行地质勘测，确定土壤的承载力和张力。

埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。

为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。

2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。

在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。

敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。

同时，为了方便维修和更换，还应设置阀门、检修口等设施。

3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。

桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。

在敷设时，需要注意电缆的坐标、整齐、美观。

同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。

4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。

在架空敷设时，应保持电缆的张力，避免过大或过小。

同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。

二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。

敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。

2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。

地下敷设时，应保持适当的埋设深度，防止受到外力冲击。

架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。

3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。

如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。

4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。

选用合适的电缆材料和绝缘材料，确保电缆的耐久性。

同时，在设计时还要考虑到维修和更换电缆的方便性。

低压电缆敷设最新规范标准低压电缆敷设是电力系统建设中的重要环节，其规范标准直接影响到电缆的使用寿命和系统的安全稳定运行。

随着技术的发展和行业经验的积累，低压电缆敷设的规范标准也在不断更新和完善。

以下是最新的低压电缆敷设规范标准：1. 电缆选择：根据敷设环境和使用条件，选择合适的电缆类型和规格。

例如，室内敷设应选择阻燃型电缆，潮湿环境应选择防水型电缆。

2. 敷设方式：电缆敷设应根据实际情况选择合适的方式，如直埋、管道、桥架、管槽等。

直埋敷设时，电缆应敷设在地下一定深度，避免受到机械损伤。

3. 敷设间距：电缆敷设应保持适当的间距，以避免相互干扰和过热。

一般情况下，电缆间距应不小于电缆直径的10倍。

4. 敷设环境：电缆敷设应避免高温、化学腐蚀、机械损伤等不利环境。

在特殊环境下敷设时，应采取相应的保护措施。

5. 敷设路径：电缆敷设路径应尽可能短直，减少弯曲和交叉，以降低电阻和提高传输效率。

6. 固定方式：电缆敷设过程中，应使用合适的固定方式，如绑扎、支架等，确保电缆固定稳定，避免因振动或移动造成损伤。

7. 接地和屏蔽：低压电缆敷设时，应确保良好的接地和屏蔽措施，以防止电磁干扰和提高系统的安全性。

8. 标识和记录：电缆敷设完成后，应进行清晰的标识，并记录电缆的类型、规格、走向等信息，便于日后的维护和管理。

9. 验收标准：电缆敷设完成后，应按照相关规范进行验收，确保敷设质量符合标准要求。

10. 维护和检修：定期对电缆进行维护和检修，及时发现并处理潜在的问题，确保电缆的长期稳定运行。

随着技术的进步和行业标准的更新，低压电缆敷设的规范标准也在不断地完善和发展。

从业者应持续关注最新的规范动态，确保电缆敷设工作的安全、高效和规范。

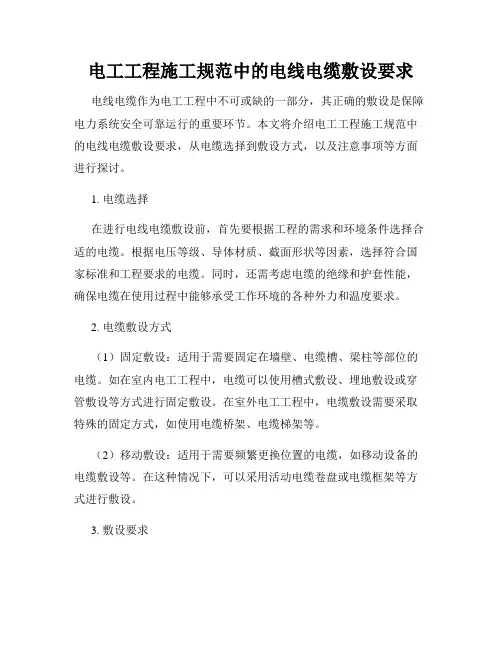

电工工程施工规范中的电线电缆敷设要求电线电缆作为电工工程中不可或缺的一部分，其正确的敷设是保障电力系统安全可靠运行的重要环节。

本文将介绍电工工程施工规范中的电线电缆敷设要求，从电缆选择到敷设方式，以及注意事项等方面进行探讨。

1. 电缆选择在进行电线电缆敷设前，首先要根据工程的需求和环境条件选择合适的电缆。

根据电压等级、导体材质、截面形状等因素，选择符合国家标准和工程要求的电缆。

同时，还需考虑电缆的绝缘和护套性能，确保电缆在使用过程中能够承受工作环境的各种外力和温度要求。

2. 电缆敷设方式（1）固定敷设：适用于需要固定在墙壁、电缆槽、梁柱等部位的电缆。

如在室内电工工程中，电缆可以使用槽式敷设、埋地敷设或穿管敷设等方式进行固定敷设。

在室外电工工程中，电缆敷设需要采取特殊的固定方式，如使用电缆桥架、电缆梯架等。

（2）移动敷设：适用于需要频繁更换位置的电缆，如移动设备的电缆敷设等。

在这种情况下，可以采用活动电缆卷盘或电缆框架等方式进行敷设。

3. 敷设要求（1）安全要求：电线电缆的敷设必须符合安全操作规程，避免导线短路、接地、绝缘损坏等安全隐患。

敷设时要与其他设备或电缆间保持一定的安全距离，避免相互干扰。

（2）通道要求：电缆在敷设时要选择合适的通道，确保电缆能够顺利通过，并考虑后续维护和检修的便利性。

通道的选择要考虑电缆的截面、弯曲半径等因素，避免电缆过度弯曲或受到外力损伤。

（3）固定要求：电缆固定要牢固可靠，防止电缆在运行过程中晃动、摩擦或损坏。

固定方式要符合相关规范，避免对电缆产生不利影响。

在特殊情况下，需要采取防护措施，如使用护套、护管等。

（4）标识要求：对于长距离或者多根电缆敷设的情况，需要进行标识，便于维护和检修。

电缆标识可以采用编码标识、颜色标识等方式，确保敷设的电缆能够清晰可辨。

4. 注意事项（1）施工人员须具备相应的电工工程知识和技能，确保施工质量。

（2）在进行施工前，需对施工区域进行勘察，并检查周围的环境条件。

低压电缆敷设方案低压电缆敷设方案指的是在低压电力配电系统中，将电缆敷设到各个终端设备或用户的方案。

在设计敷设方案时，需要考虑到电缆的类型、敷设环境、敷设方式等因素，并确保电缆的安全和性能。

以下是一个低压电缆敷设方案的例子，包括敷设环境的评估、电缆的选择、敷设方式以及必要的验收测试。

1.敷设环境评估首先，需要对敷设环境进行评估。

包括测量电缆长度、分析地形地貌、评估敷设路径、检测地下管线等。

这些评估结果将有助于确定敷设的难易程度和选择适当的敷设方式。

2.电缆选择根据敷设环境的评估结果，选择合适的电缆类型和规格。

低压电缆的常见类型有铜芯电缆和铝芯电缆，根据敷设环境和功率需求，选择适合的导体材料和截面积。

3.敷设方式根据敷设环境和要求，选择合适的敷设方式。

常见的敷设方式有地下埋设、架空敷设和墙面线槽敷设。

地下埋设常用于长距离的电缆敷设，需要进行挖掘沟槽和密封保护措施。

架空敷设适用于无建筑物遮挡的区域，需要搭建电缆架空支架或吊挂电缆。

墙面线槽敷设适用于建筑物内部，需要进行墙面开槽和封闭。

4.敷设工艺根据敷设方式，进行相应的敷设工艺。

地下埋设时，需要先挖掘沟槽，然后将电缆放入并使用保护管和填埋材料覆盖。

架空敷设时，需要搭建支架或吊挂电缆，并进行固定和保护。

墙面线槽敷设时，需要先进行墙面开槽，并进行电缆沿线布置和固定。

然后使用线槽盖板或覆盖材料进行封闭。

5.验收测试完成敷设后，需要进行一系列的验收测试，以确保电缆敷设的质量和安全。

包括绝缘电阻测试、耐张强度测试、接地电阻测试等。

根据测试结果，做出相应的调整和修正，确保电缆敷设符合规范要求。

综上所述，低压电缆敷设方案需要综合考虑敷设环境、电缆类型、敷设方式以及验收测试等因素。

通过科学设计和合理施工，可以确保电缆敷设的质量和性能，提高低压电力配电系统的稳定性和安全性。

低压电缆接线注意事项及要求低压电缆接线是电力系统中重要的部分，正确的接线操作能够保证电力系统的安全稳定运行。

合理的接线设计和施工能有效降低电缆接头故障率，延长电缆使用寿命。

低压电缆接线的注意事项及要求至关重要，下面将对低压电缆接线的注意事项及要求进行详细介绍。

关于低压电缆接线的要求：1. 材料要求：接线材料必须符合国家标准，选择耐高温、耐腐蚀、绝缘性能优良的电缆及接头材料。

在接线过程中要注意材料的保护，避免损坏造成接线故障。

2. 设计要求：在进行低压电缆接线设计时，应考虑电缆的截面、长度、敷设环境等因素，设计合理的接线方案，确保电缆运行安全可靠。

3. 安全要求：接线现场必须符合安全操作规程，施工人员必须配戴好相关的防护用具，并确保施工现场的通风良好，防止发生安全事故。

关于低压电缆接线的注意事项：1. 接线前的准备：在进行低压电缆接线前，需要充分了解接线图纸，确定接线方案，检查接线工具和设备是否完好，并做好相关安全措施。

2. 接线过程中的注意事项：a) 切割电缆时应使用专用工具，切口要平整，不得损坏绝缘层；b) 接头制作过程中要确保连接牢固，接头表面清洁；c) 接线完成后，应进行必要的绝缘测试，确保接头绝缘性能符合要求。

3. 施工环境的注意事项：接线施工现场应保持整洁，避免杂物堆放，防止影响接线作业。

低压电缆接线的注意事项及要求不仅仅是一个流程性的问题，更是关系到电力系统安全稳定运行的关键环节。

合理的接线设计和规范的施工操作都能够为电力系统的运行提供良好的保障，必须重视低压电缆接线的注意事项及要求，加强施工人员的培训和管理，确保低压电缆接线的质量和安全。

低压电缆敷设方案
一、综述
二、低压电缆敷设方案设计原则
1、严格按照有关国家电力规范的规定进行设计、施工和安装；
2、应用合理的施工技术和质量把控措施，保证低压电缆敷设工程的
质量可靠；
3、应结合客户的使用环境及要求，选择最合适的低压电缆，以保证
低压电缆敷设工程的可靠性和安全性；
4、应采用金属管、塑料管、塑料缆等可靠的保护措施，保护低压电
缆的装配压力，以满足低压电缆的安全、稳定和可靠的要求；
5、应结合施工现场的实际情况，合理安排支架的型式及部署，将低
压电缆安装在固定的位置，以保证低压电缆的安全性和可靠性；
6、应在低压电缆敷设工程施工中，采用有激励效应的有效节能技术，以降低其运行电量和维修费用；
7、在低压电缆敷设工程中，应采用可靠、适用的检测与监控技术和
设备，不断改进低压电缆敷设工程的质量和性能。

-20采掘工程电缆敷设、接地和照明要求一、电缆敷设:在竖井中敷设的高压电力电缆采用裸钢丝铠装电缆，平巷内采用裸钢带铠装电缆。

低压电力电缆采用内铠装电缆。

电缆在水平巷道中敷设于电缆支架上，见图1。

电缆支架每隔2米/个，高度约为2米。

电缆在水平巷道中敷设，高压在上，低压在下，高低压间距100㎜，低压间距50㎜。

电缆在支架上敷设需保持一定的垂度。

电缆铠装钢带上应涂防锈漆防锈。

在电缆线路头尾两端及每隔200米系一标牌，其上标明电缆的编号、型号、规格、电压、用途等。

电缆通过巷道交叉或穿越电机车线时，需将电缆固定在巷道拱顶上。

二、井下接地：在井下水泵房1#、2#水仓及井底水窝各设一组主接地体，接地体采用1000×750×6镀锌钢板，接地干线采用-25×4的镀锌扁钢与各变电所接地线、竖井电缆支架与主接地体组成接地干线。

将所有不同电压的电缆金属铠装带不间断地连接起来，构成接地网。

与接地干线连为一体。

井下所有非带电设备金属外壳（如水管、风管等）与接地网可靠地连接起来，也作为接地网之一部分，管道法兰处应用-25×4扁钢跨接，与接地干线连为一体。

在所有的电力配电箱旁设置局部接地极，采用直径33.5㎜、厚度≮3.5㎜，长1.5米的钢管垂直插入钻孔内，埋深不得小于1.4米，管上至少钻20个直径5㎜的孔，孔内外充填含盐泥土。

局部接地极与主接地干线连为一体。

井下凡是由于绝缘破坏而可能带电的电气设备金属外壳，均应接地保护。

固定设备的金属外壳应采用≮50㎜2的镀锌钢线与接地网连接。

移动设备将接地部分通过电缆接地芯线与总接地网连接。

装设接地装置应使电力设备金属外壳的接触电压不应大于40伏。

当任一组主接地极断开时。

接地网上任一点测的对地电阻值不应大于2欧，移动设备和手持式电力设备同接地网之间，用作保护接地的电缆芯线的电阻值不应大于1欧。

所有接地设备不允许串联接地，所有接触处均应焊接焊牢。

接地体均需镀锌，以防腐蚀。

本工程为中低压电缆安装工程，主要涉及电缆敷设、电缆头制作安装、电缆保护等环节。

工程范围为0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套电力电缆的安装。

为确保施工质量和安全，特制定以下施工方案。

二、施工准备1. 材料准备：电缆、电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2. 工具准备：压线钳、钢锯、扳手、钢锉、摇表、万用表、试铃、钢卷尺等。

3. 施工人员：具备相关资质的电工、电缆安装工等。

4. 施工现场：确保施工现场安全、整洁、有序，满足电缆敷设、安装要求。

三、施工流程1. 电缆敷设（1）根据设计图纸，确定电缆敷设路径，确保路径合理、安全。

（2）在电缆敷设前，对电缆进行检查，确保电缆质量符合要求。

（3）按照电缆敷设路径，依次进行电缆敷设，确保电缆敷设平直、整齐。

（4）电缆敷设完毕后，进行电缆固定，防止电缆在运行过程中发生位移。

2. 电缆头制作安装（1）根据电缆规格、型号，选择合适的电缆终端头套。

（2）剥去电缆外包绝缘层，将电缆头套下部先套入电缆。

（3）按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆，确保塑料带包缠紧密，形状呈枣核状。

（4）将电缆头套上部套上，与下部对接、套严。

（5）压电缆芯线接线鼻子，确保接线鼻子压接坑在两道以上。

（6）根据不同相位，使用黄、绿、红、四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。

（7）将做好终端头的电缆固定在预先做好的电缆头支架上，并将芯线分开。

（8）根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上。

3. 电缆保护（1）在电缆敷设过程中，对电缆进行保护，防止电缆受到损伤。

（2）对电缆进行接地处理，确保电缆安全运行。

四、施工注意事项1. 电缆敷设过程中，确保电缆平直、整齐，防止电缆在运行过程中发生位移。

2. 电缆头制作安装过程中，确保接线鼻子压接坑在两道以上，确保电缆接头质量。

电缆敷设方式选择原则及方法（一）、电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。

（二）、电缆直埋敷设方式的选择，应符合下列规定：1、同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段，宜采用直埋；在城镇人行道下较易翻修情况或道路边缘，也可采用直埋。

2、厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发有较频繁开挖的地方，不宜用直埋。

3、在化学腐蚀或杂散电流腐蚀的土壤范围内，不得采用直埋。

1、在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，以及地下电缆与公路、铁道交叉时，应采用穿管。

2、地下电缆通过房屋、广场的区段，以及电缆敷设在规划中将作为道路的地段，宜采用穿管。

3、在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多时，可采用穿管。

（四）、下列场所宜采用浅槽敷设方式：1、地下水位较高的地方。

2、通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。

1、在化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得采用电缆沟。

2、经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜采用电缆沟。

3、在厂区、建筑物内地下电缆数量较多但不需要采用隧道，城镇人行道开挖不便且电缆需分期敷设，同时不属于上述情况时，宜采用电缆沟。

4、有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟。

（六）、电缆隧道敷设方式的选择，应符合下列规定：1、同一通道的地下电缆数量多，电缆沟不足以容纳时应采用隧道。

2、同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水流溢的场所，或含有35kV以上高压电缆以及穿越公路、铁道等地段，宜采用隧道。

3、受城镇地下通道条件限制或交通流量较大的道路下，与较多电缆沿同一路径有非高温的水、气和通讯电缆管线共同配置时，可在公用性隧道中敷设电缆。
