江西省建筑CAD大赛试题20131010

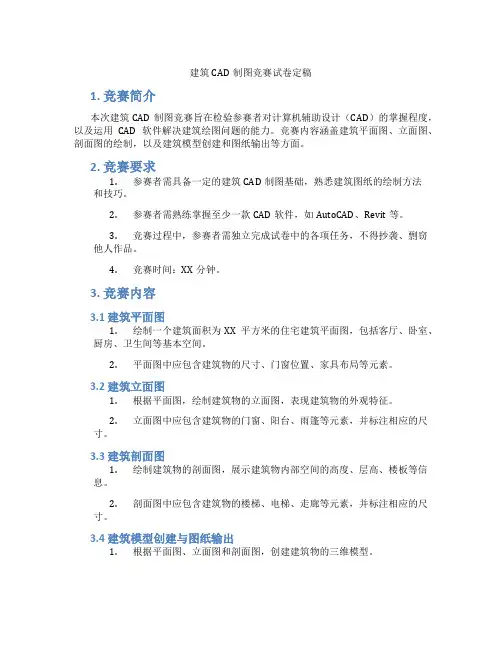

建筑CAD制图竞赛试卷定稿1. 竞赛简介本次建筑CAD制图竞赛旨在检验参赛者对计算机辅助设计（CAD）的掌握程度，以及运用CAD软件解决建筑绘图问题的能力。

竞赛内容涵盖建筑平面图、立面图、剖面图的绘制，以及建筑模型创建和图纸输出等方面。

2. 竞赛要求1.参赛者需具备一定的建筑CAD制图基础，熟悉建筑图纸的绘制方法和技巧。

2.参赛者需熟练掌握至少一款CAD软件，如AutoCAD、Revit等。

3.竞赛过程中，参赛者需独立完成试卷中的各项任务，不得抄袭、剽窃他人作品。

4.竞赛时间：XX分钟。

3. 竞赛内容3.1 建筑平面图1.绘制一个建筑面积为XX平方米的住宅建筑平面图，包括客厅、卧室、厨房、卫生间等基本空间。

2.平面图中应包含建筑物的尺寸、门窗位置、家具布局等元素。

3.2 建筑立面图1.根据平面图，绘制建筑物的立面图，表现建筑物的外观特征。

2.立面图中应包含建筑物的门窗、阳台、雨篷等元素，并标注相应的尺寸。

3.3 建筑剖面图1.绘制建筑物的剖面图，展示建筑物内部空间的高度、层高、楼板等信息。

2.剖面图中应包含建筑物的楼梯、电梯、走廊等元素，并标注相应的尺寸。

3.4 建筑模型创建与图纸输出1.根据平面图、立面图和剖面图，创建建筑物的三维模型。

2.利用CAD软件的渲染功能，对建筑模型进行渲染，生成竞赛试卷要求的图纸输出。

4. 评分标准1.准确性：图纸尺寸、元素标注等是否准确无误。

2.完整性：图纸是否包含所有必要元素，如门窗、楼梯、家具等。

3.规范性：图纸是否符合建筑CAD制图的规范要求，如图层、线型、字体等。

4.创意性：建筑物设计是否有独特之处，模型渲染效果是否良好。

5. 竞赛安排1.报名时间：XX年XX月XX日 - XX年XX月XX日2.竞赛时间：XX年XX月XX日（XX小时）3.成绩公布时间：XX年XX月XX日6. 奖项设置1.一等奖：XX名，奖品XXX2.二等奖：XX名，奖品XXX3.三等奖：XX名，奖品XXX4.优秀奖：XX名，奖品XXX7. 参赛资格1.国内在校大学生、研究生均可报名参赛。

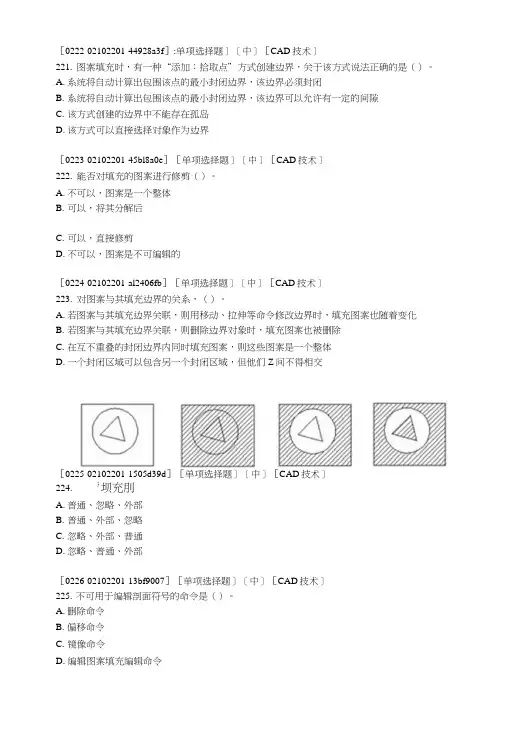

221.图案填充时，有一种“添加：拾取点”方式创建边界，关于该方式说法正确的是（）。

A.系统将自动计算出包围该点的最小封闭边界，该边界必须封闭B.系统将自动计算出包围该点的最小封闭边界，该边界可以允许有一定的间隙C.该方式创建的边界中不能存在孤岛D.该方式可以直接选择对象作为边界［0223-02102201-45bl8a0e］［单项选择题］［中］［CAD技术］222.能否对填充的图案进行修剪（）。

A.不可以，图案是一个整体B.可以，将其分解后C.可以，直接修剪D.不可以，图案是不可编辑的［0224-02102201-al2406fb］［单项选择题］［中］［CAD技术］223.对图案与其填充边界的关系，（）。

A.若图案与其填充边界关联，则用移动、拉伸等命令修改边界时，填充图案也随着变化B.若图案与其填充边界关联，则删除边界对象时，填充图案也被删除C.在互不重叠的封闭边界内同时填充图案，则这些图案是一个整体D.一个封闭区域可以包含另一个封闭区域，但他们Z间不得相交［0225-02102201-1505d39d］［单项选择题］［中］［CAD技术］224. 3坝充刖A.普通、忽略、外部B.普通、外部、忽略C.忽略、外部、普通D.忽略、普通、外部［0226-02102201-13bf9007］［单项选择题］［中］［CAD技术］225.不可用于编辑剖面符号的命令是（）。

A.删除命令B.偏移命令C.镜像命令D.编辑图案填充编辑命令226.图案填充时，如果提示〃图案填充间距太密，或短划尺寸太小〃，则应该（）。

A.放大填充比例B.缩小填充比例C.修改方向D.不能做［0228-02102201-7d0bele7］［单项选择题］［中］［CAD技术］227.以下关于面域的说法，错误的是（）。

A.在ZWCAD中面域只能有一侧是可见的B.只在一个平面中的三维多段线可以被创建为面域C.面域可以通过命令“REG”、“BO”以及分解实体或复制面得到D.面域具有集合的性质［0229-0210220l-86cabdaf］［单项选择题］［中］［CAD技术］228.图形中有一些块，它们不可能是用命令（）引入的。

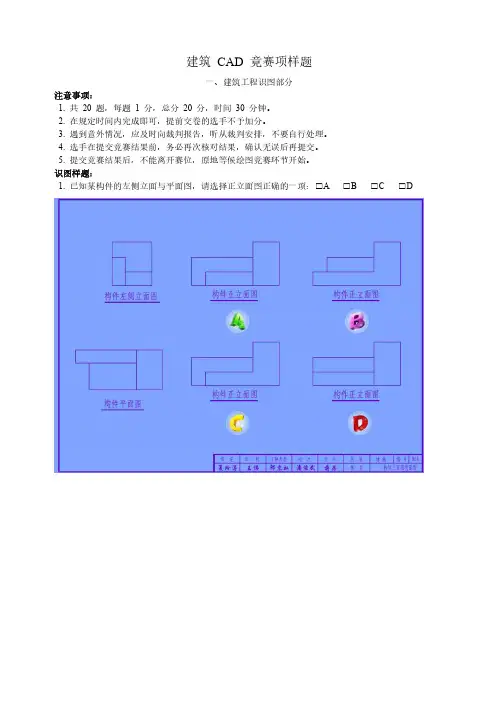

建筑CAD 竟赛项样题一、建筑工程识图部分注意事项：1. 共20 题，每题1 分，总分20 分，时间30 分钟。

2. 在规定时间内完成即可，提前交卷的选手不予加分。

3. 遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

4. 选手在提交竞赛结果前，务必再次核对结果，确认无误后再提交。

5. 提交竞赛结果后，不能离开赛位，原地等候绘图竞赛环节开始。

识图样题：1. 已知某构件的左侧立面与平面图，请选择正立面图正确的一项：□A □B □C □D2. 已知某构件的正立面与侧立面图，请选择平面图正确的一项：□A □B □C □D3. 已知某构件的正立面与侧立面图，请选择平面图正确的一项：□A □B □C □D4. 已知某构件的正立面图与左侧立面图，请选择平面图正确的一项：□A □B □C □D5. 已知某构件的立面与平面图，请选择1-1 剖面图正确的一项：□A □B □C □D6. 已知建筑的平面图、立面图，请选择1-1 剖面图正确的一项：□A □B □C □D7. 以下为栏板局部立面与剖面图，请找出正确的一项：□A □B □C □D8. 已知某构件的立面与平面图，请选择1-1 剖面图正确的一项：□A □B □C □D9. 图中为某办公楼的檐沟详图，本图详图符号表示内容为：□A.详图在编号为3 号的施工图上□B.详图在编号为 5 号的施工图上□ C.被索引图纸在编号为 3 号的施工图上□ D.被索引图纸在编号为 5 号的施工图上10. 按照图中所示，请选择台阶处绘制的索引符号应选用哪一项：□A □B □C □D11. 某建筑平屋面采用材料找坡排水设计，请选择i=2%排水坡度符号表示正确的一项：□A □B □C □D12. 图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的一项：□A □B □C □D13. 请选择图中基础埋深标注正确的一项：□A □B □C □D14. 某住宅局部墙身图如下，请选择窗台防护高度不符合规范要求的一项：□A □B □C □D15. 下图是住宅的楼梯的踏步详图。

[0142-02102201-81e08b4c][单项选择题][中][CAD技术]141.用PLINE命令绘制直线时，在输入5个点后退出命令，这时绘制的实体有（）。

A.6个B.1个C.5个D.4个[0143-02102201-73d8bd28][单项选择题][中][CAD技术]142.选中一个对象后，处于夹点编辑状态，按（）键可以切换夹点编辑模式：镜像、移动、旋转、拉伸或缩放等。

A.ShiftB.EnterC.TabD.Ctrl?[0144-02102201-a2d22d04][单项选择题][中][CAD技术]143.在“选择对象”操作中，若想选择最近生成的对象，应键入（）。

A.WB.PC.LD.ALL[0145-02102201-8facd4ae][单项选择题][中][CAD技术]144.通常对密集对象采用“循环选择对象”，其方法是（）。

A.先按住Shift键，点击鼠标后，再松开Shift键，光标移至空白处连续单击B.按住Shift键，连续点击鼠标C.先按住Ctrl键，点击鼠标后，再松开Ctrl键，光标移至空白处连续单击D.按住Ctrl键，连续点击鼠标?[0146-02102201-432dfd17][单项选择题][中][CAD技术]145.默认时，在“选择对象”过程指中，按住Shift键表示（）。

A.循环选择对象B.改变对象选择模式C.被点击的对象将添加到“选择集”D.被点击的对象将从“选择集”去除[0147-02102201-6a8af89d][单项选择题][中][CAD技术]146.关于“选择对象”的说法正确的是（）。

A.“栏选（F）”选项，栏选边界必须是个封闭的多边形B.“圈围（WP）”选项，用户定义的顶点可以不封闭C.“栏选（F）”时，封闭栅栏中的对象被选中D.“圈围（WP）”时，多边形边界可以自相交[0148-02102201-0aaca9b2][单项选择题][中][CAD技术]147.被选中对象的视觉效果是（）。

建筑CAD制图竞赛试题任务说明：1、在C盘根目录下，创建参赛选手文件夹，如参赛选手考号为20110001，姓名为张三，则创建文件夹的具体名称为“20110001张三”。

文件名称中间不允许出现空格。

2、本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“C：\20110001张三”。

3、考试过程中，所需电子文件（如图框、任务等）均已经放在操纵系统桌面的文件夹中，文件夹名称为“建筑CAD制图”。

4、不同类型的选手有不同的绘图要求，请仔细阅读任务要求。

任务一（15分）1、以原点（0，0）为左下角设立水平放置的A4号图形界限，打开C:\CAD制图竞赛\任务一，按要求完成任务一所规定的内容。

并绘制边框与标题栏。

2、按要求设置图层及有关特性。

对线型及加载要求：通过调整线型比例，使其贴近GB对图线的要求；将全局比例因子设为1，再通过调整线型比例，使其贴近GB对图线的要求，并将修改后的线型文件以原文件名保存到已经创建的参赛选手文件夹下。

3、在相应的图层中按1：1比例绘制下面的平面图形。

4、在相应的图层中标注尺寸。

1）尺寸文本高度为2.5；2）尺寸所用字体为：字体名是DIM.SHX、大字体是HZTXT.SHX；3）尺寸的其它参数请根据建筑图的要求设置。

5、填写标题栏内容：1）在标题栏左上角空栏中填写“平面图形”文字，字高52）在标题栏“制图”后空栏中填写参赛选手姓名；“比例”后空栏中填写“1：1”；“竞赛号“后空栏中填写参赛选手考号，字高均为3.5。

3）汉字字体均设定为“仿宋”。

6、绘制完毕，将文件命名为“任务一.dwg”，并保存到已经创建的参赛选手文件夹下。

任务二（35分）1、打开“C:\CAD制图竞赛\任务二”，完成相关的任务要求；2、绘制完毕，将文件命名为“任务二.dwg”，并保存到已经创建的参赛选手文件夹下。

任务三（50分）根据说明和办公楼的轴测图、水平剖切轴侧图、铅垂剖切轴侧图、楼梯剖切轴侧图及其相关的节点详图，完成下列三张建筑图。

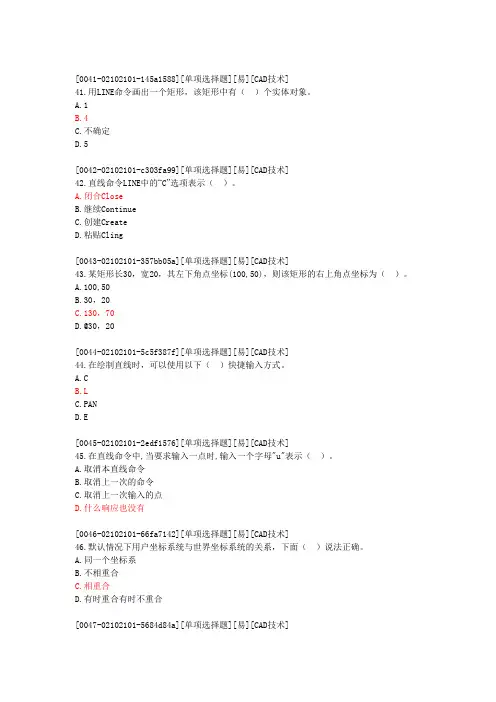

[0041-02102101-145a1588][单项选择题][易][CAD技术]41.用LINE命令画出一个矩形，该矩形中有（）个实体对象。

A.1B.4C.不确定D.5[0042-02102101-c303fa99][单项选择题][易][CAD技术]42.直线命令LINE中的“C”选项表示（）。

A.闭合CloseB.继续ContinueC.创建CreateD.粘贴Cling[0043-02102101-357bb05a][单项选择题][易][CAD技术]43.某矩形长30，宽20，其左下角点坐标(100,50)，则该矩形的右上角点坐标为（）。

A.100,50B.30，20C.130，70D.@30，20[0044-02102101-5c5f387f][单项选择题][易][CAD技术]44.在绘制直线时，可以使用以下（）快捷输入方式。

A.CB.LC.PAND.E[0045-02102101-2edf1576][单项选择题][易][CAD技术]45.在直线命令中,当要求输入一点时,输入一个字母"u"表示（）。

A.取消本直线命令B.取消上一次的命令C.取消上一次输入的点D.什么响应也没有[0046-02102101-66fa7142][单项选择题][易][CAD技术]46.默认情况下用户坐标系统与世界坐标系统的关系，下面（）说法正确。

A.同一个坐标系B.不相重合C.相重合D.有时重合有时不重合[0047-02102101-5684d84a][单项选择题][易][CAD技术]47.在画好一个圆弧后，再用LINE命令画直线，当系统提示输入第一点时，按一下回车键，此时系统提示（）。

A.输入第一点B.指定下一点C.直线长度D.闭合[0048-02102101-c88a416f][单项选择题][易][CAD技术]48.用MOVE命令把一个对象物体从（100，200）移至（200，300），当系统提示指定基点或位移时，输入（），然后系统又提示指定位移的第二点时输入（）。

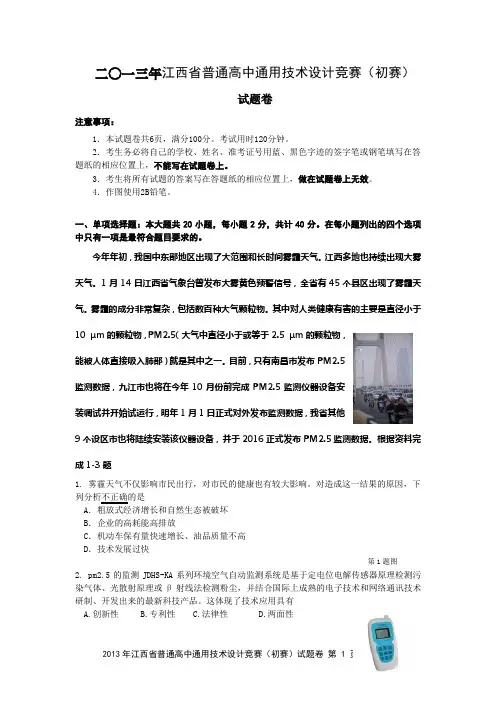

二○一三年江西省普通高中通用技术设计竞赛（初赛）试题卷注意事项：1．本试题卷共6页，满分100分。

考试用时120分钟。

2．考生务必将自己的学校、姓名、准考证号用蓝、黑色字迹的签字笔或钢笔填写在答题纸的相应位置上，不能写在试题卷上。

3．考生将所有试题的答案写在答题纸的相应位置上，做在试题卷上无效。

4．作图使用2B铅笔。

一、单项选择题：本大题共20小题，每小题2分，共计40分。

在每小题列出的四个选项中只有一项是最符合题目要求的。

今年年初，我国中东部地区出现了大范围和长时间雾霾天气。

江西多地也持续出现大雾天气。

1月14日江西省气象台曾发布大雾黄色预警信号，全省有45个县区出现了雾霾天气。

雾霾的成分非常复杂，包括数百种大气颗粒物。

其中对人类健康有害的主要是直径小于10 μm的颗粒物，PM2.5（大气中直径小于或等于2.5 μm的颗粒物，能被人体直接吸入肺部）就是其中之一。

目前，只有南昌市发布PM2.5监测数据，九江市也将在今年10月份前完成PM2.5监测仪器设备安装调试并开始试运行，明年1月1日正式对外发布监测数据，我省其他9个设区市也将陆续安装该仪器设备，并于2016正式发布PM2.5监测数据。

根据资料完成1-3题1. 雾霾天气不仅影响市民出行，对市民的健康也有较大影响。

对造成这一结果的原因，下列分析不正确的是A．粗放式经济增长和自然生态被破坏B．企业的高耗能高排放C．机动车保有量快速增长、油品质量不高D．技术发展过快第1题图2. pm2.5的监测JDHS-KA系列环境空气自动监测系统是基于定电位电解传感器原理检测污染气体、光散射原理或β射线法检测粉尘，并结合国际上成熟的电子技术和网络通讯技术研制、开发出来的最新科技产品。

这体现了技术应用具有A.创新性B.专利性C.法律性D.两面性3.图中所示产品是一款手持式pm2.5的检测器，其产品说明书中除了要有产品的使用、维护和保养方法外，还应该具备A.产品的设计思路B.产品的制作方法C.产品的销售情况D.产品的商标、厂址、联系电话等第3题图4.专利主要是对发明、实用新型及新式样（又称“外观设计”）此三者经申请并通过审查后所授予的一种权利。

[0082-02102101-60d32cbf][单项选择题][易][CAD技术]81.在ZWCAD中绘制正方形，最好应该使用（）命令。

A.PLINEB.POLYGONC.LINED.RECTANG[0083-02102101-24b01294][单项选择题][易][CAD技术]82.下面的（）选项不可以绘制圆弧。

A.起点、圆心、端点B.起点、方向、圆心C.圆心、起点、长度D.起点、端点、半径[0084-02102101-6d4fef17][单项选择题][易][CAD技术]83.使用POLYGON命令绘制正多边形，以下说法不正确的是（）。

A.可以根据边长绘制正多边形B.可以根据外接圆绘制正多边形C.可以根据内切圆绘制正多边形D.可以绘制1048条边的正多边形[0085-02102101-51bf2350][单项选择题][易][CAD技术]84.对于绘制椭圆命令ELLIPSE，以下说法正确的是（）。

A.可以根据圆心和长轴绘制出椭圆B.不可以绘制椭圆弧C.可以根据长轴或短轴绘制出椭圆D.可以根据长轴及其倾斜角度绘制出椭圆[0086-02102101-34975f5f][单项选择题][易][CAD技术]85.使用POLYGON命令中的“内接于圆（I）”选项指（）。

A.绘制的正多边形的顶点在一个假想的圆上B.绘制的正多边形与一个假想的圆相切C.可以绘出或不绘出假想圆D.然后输入的值是假想圆的直径[0087-02102101-30ad372b][单项选择题][易][CAD技术]86.用POLYGON命令绘制出的正多边形，其有（）对象。

A.1个B.取决于正多边形的变数C.可以设定D.随机，不确定[0088-02102101-aec0198a][单项选择题][易][CAD技术]87.POLYGON命令的别名是（）。

A.PB.POC.POLD.没有[0089-02102101-ad4808cc][单项选择题][易][CAD技术]88.对POLYGON命令，可以用“边（E）”选项绘制正多边形，对边来说（）。

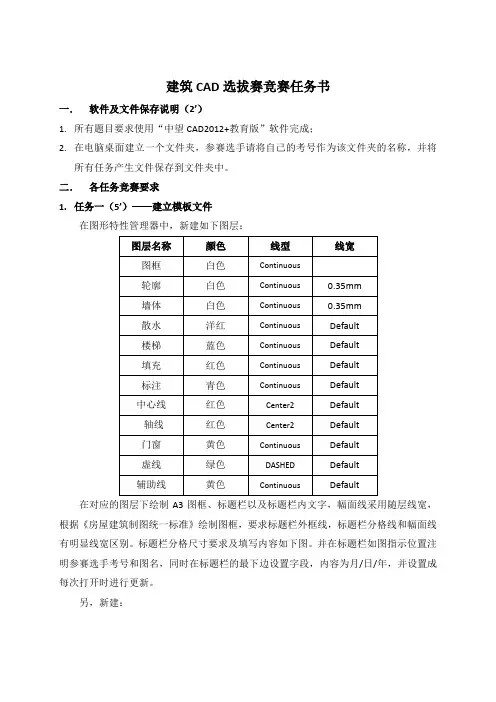

建筑CAD选拔赛竞赛任务书一．软件及文件保存说明（2’）1.所有题目要求使用“中望CAD2012+教育版”软件完成；2.在电脑桌面建立一个文件夹，参赛选手请将自己的考号作为该文件夹的名称，并将所有任务产生文件保存到文件夹中。

二．各任务竞赛要求1.任务一（5’）——建立模板文件在图形特性管理器中，新建如下图层：在对应的图层下绘制A3图框、标题栏以及标题栏内文字，幅面线采用随层线宽，根据《房屋建筑制图统一标准》绘制图框，要求标题栏外框线，标题栏分格线和幅面线有明显线宽区别。

标题栏分格尺寸要求及填写内容如下图。

并在标题栏如图指示位置注明参赛选手考号和图名，同时在标题栏的最下边设置字段，内容为月/日/年，并设置成每次打开时进行更新。

另，新建：1)两种文字样式：名称为“标注”的文字样式：字体选用txt字体；名称为“文字”的样式：字体选用仿宋，宽度因子0.7。

2)名称为“尺寸标注”的尺寸标注样式：尺寸界线超出尺寸线2，尺寸界线起点偏移量2，选用“尺寸标注”的尺寸样式，文字高度3，文字从尺寸线偏移1。

图幅绘制好后，保存为“任务一.dwt”模板文件，除“任务一”外，竞赛涉及到的所有任务均套用此模板文件，但每个任务要另存为相对应的图纸名称，格式为.dwg。

A3图框、标题栏设置及填写、幅面线等设置需符合“建筑制图的国家标准2010版”的相关要求。

2.任务二（10’）——技巧题根据给定条件，套用“任务一”的图框并利用“任务一”模板文件中图层、文字样式、相关设置，完成对应图形的绘制，并回答题目中的问题，结果保留到个位。

图形绘制时可不做标注，但“求做”内容需要抄写并作回答，文字高度为5，保存名称为“任务二.dwg”。

3.任务三（15’）——补画视图并绘制轴测图套用“任务一”的图框并利用“任务一”模板文件中图层、文字样式的相关设置，完成主视图、左视图的抄绘，并补画俯视图，个别线型，选手需自行调整合适的线型比例。

要求符合长对正，高平齐，宽相等的制图规则，并绘制出等轴测图。

cad省赛理论试题及答案CAD省赛理论试题及答案解析在工程技术领域，CAD（计算机辅助设计）软件的应用日益广泛，其在提高设计效率、优化设计方案、缩短产品开发周期等方面发挥着重要作用。

为了提升学生和专业人士的CAD技能，各省市会定期举办CAD 技能竞赛。

以下是一份模拟的CAD省赛理论试题及答案解析，供参赛者参考。

一、单选题1. CAD软件主要用于辅助哪种类型的工作？- A. 文档编辑- B. 图形设计- C. 音频处理- D. 数据分析答案：B2. 在CAD中，图层（Layer）的作用是什么？- A. 控制图形的显示- B. 存储图形数据- C. 管理文件大小- D. 调整图形颜色答案：A3. 以下哪个命令用于在CAD中绘制直线？- A. `CIRCLE`- B. `LINE`- C. `RECTANGLE`- D. `POLYGON`答案：B4. 在CAD中，如何快速选择具有相同属性的对象？ - A. 使用“快速选择”工具- B. 使用“选择所有”命令- C. 手动选择- D. 使用“交集选择”工具答案：A5. 哪个单位设置可以控制CAD图形的绘图精度？ - A. 角度单位- B. 长度单位- C. 比例因子- D. 角度和长度单位答案：B二、多选题6. 在CAD中，以下哪些是常用的图形修改命令？ - A. `MOVE`- B. `COPY`- C. `OFFSET`- D. `ZOOM`答案：A, B, C7. 以下哪些因素会影响CAD图形的打印输出？- A. 图层设置- B. 打印样式- C. 线型比例- D. 显示器分辨率答案：A, B, C8. 在CAD中，哪些方法可以用来创建圆？- A. 使用圆心和半径- B. 使用两点确定直径- C. 使用三点- D. 使用矩形命令答案：A, B, C三、判断题9. 在CAD中，使用“阵列”命令可以快速复制多个相同的对象。

- 答案：正确10. 所有的CAD软件都支持中文操作系统。

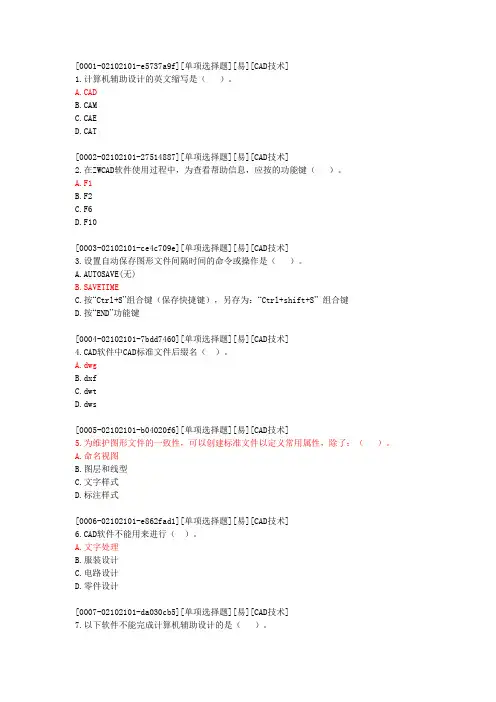

[0001-02102101-e5737a9f][单项选择题][易][CAD技术]1.计算机辅助设计的英文缩写是（）。

A.CADB.CAMC.CAED.CAT[0002-02102101-27514887][单项选择题][易][CAD技术]2.在ZWCAD软件使用过程中，为查看帮助信息，应按的功能键（）。

A.F1B.F2C.F6D.F10[0003-02102101-ce4c709e][单项选择题][易][CAD技术]3.设置自动保存图形文件间隔时间的命令或操作是（）。

A.AUTOSAVE(无)B.SAVETIMEC.按“Ctrl+S”组合键（保存快捷键），另存为：“Ctrl+shift+S”组合键D.按“END”功能键[0004-02102101-7bdd7460][单项选择题][易][CAD技术]4.CAD软件中CAD标准文件后缀名（）。

A.dwgB.dxfC.dwtD.dws[0005-02102101-b04020f6][单项选择题][易][CAD技术]5.为维护图形文件的一致性，可以创建标准文件以定义常用属性，除了：（）。

A.命名视图B.图层和线型C.文字样式D.标注样式[0006-02102101-e862fad1][单项选择题][易][CAD技术]6.CAD软件不能用来进行（）。

A.文字处理B.服装设计C.电路设计D.零件设计[0007-02102101-da030cb5][单项选择题][易][CAD技术]7.以下软件不能完成计算机辅助设计的是（）。

A.MDTB.WordC.CADD.UG[0008-02102101-e6279c5e][单项选择题][易][CAD技术]8.画笔和photoshop等很多软件都可以绘图，但和CAD相比它们不能：（）。

A.打印图形B.保存图形C.精确绘图和设计D.打开图形[0009-02102101-da4182cc][单项选择题][易][CAD技术]9.CAD不能处理以下哪类信息（）。

建筑CAD 制图竞赛试卷一．试题1．图层设置图层Dote，颜色设置为红色，线型为CENTER，轴线绘制在该层上图层Wall，颜色设置为绿色，墙线、楼梯剖面图中剖切到的构件绘制在该层上图层Window，颜色设置为黄色，门窗绘制在该层上图层Stair，颜色设置为蓝色，投影到的楼梯绘制在该层上图层Text，颜色设置为品红色，文字标注及标高标注在该层上图层Dim，颜色设置为100，尺寸标注绘制在该层上图层Colu，颜色设置为青色，柱绘制在该层上图层Hatch，颜色设置为8，材料填充绘制在该层其他构件绘制在0层上未说明的图层线型设置为continuous；粗线线宽0.7，中线线宽0.35，细线0.18。

2．新建两种字体样式：standard：simplex.shx,用于标注字母及数字；hz：宋体，用于标注汉字。

新建两种标注样式：DIMNA100，用于标注比例为1:100的图形，DIMNA50，用于标注比例为1:50的图形，具体参数设置应符合制图标准的要求。

3.在0层上画一个A1图框，幅面线、会签栏、标题栏分隔线为细线0.35；标题栏外框线为中粗线0.7；图框线为粗线1.4；，要求所画图样布置于此图框内，图样的图线、符号、文字、尺寸等均满足建筑制图“国标”，并以全屏加粗图线的模式保存于指定文件中。

4．图幅：全图的打印比例为1:100,即以1:100的比例绘制图幅A1(594X841横式)，具体线型线宽尺寸等根据标准。

5．根据要求和样图比例抄绘以下建筑平面图，绘制图线、符号、字体、尺寸标注等均应符合制图标准，根据制图标准要求补充缺漏的轴号及标高。

M1=1500，M2=900，M3=800 ，方柱截面400×400。

会签栏标题栏6．根据所提供的样图、比例、数据信息等自行识图后绘制出相应的楼梯详图，即包括完善平面图和绘制剖面图，图样和标注深度按建筑楼梯详图的制图标准。

数据和说明：图中剖面基础和屋顶等未表明的不详部分可剖断略去不绘制，楼梯栏杆可单线绘制，仅扶手双线绘制。

“建筑CAD”赛项识图部分题库1.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）[单选题]ABC(正确答案)D2.根据所给构件的左侧立面图和平面图，选择正确的正立面图。

（）[单选题]ABCD(正确答案)3.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）[单选题]AB(正确答案)CD4.已知某构件的平面图，请选择正确的2-2剖面图。

（）[单选题]ABC(正确答案)D5.已知某构件的平面图，请选择1-1剖面图正确的一项。

（）[单选题]ABC(正确答案)D7.已知某构件的正立面图与左侧立面图，请选择正确的平面镜像图。

（）[单选题]AB(正确答案)CD8.如图楼板所示，该板X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋?[单选题] *A.X1 ;B.X2 ;C.两个方向均需配置;(正确答案)D.两个方向均无需配置。

答案解析：单向板：长短比≥3时，主筋配短边。

双向板：长短比＜3，主筋双向配置。

9.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。

在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。

[单选题] *A.①③;B.②③;(正确答案)C.③④;D. ①②。

10. 房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（）。

[单选题] *A.②①③④ ;B. ①②③④ ;(正确答案)C.①②④③ ;D.③①②④11. 根据所给构件正立面图和平面图，选择正确的左侧立面图。

（）[单选题] ABD(正确答案)12.根据所给构件正立面图和平面图，选择正确的正立面图。

（）[单选题]ABCD(正确答案)13. 根据所给1-1剖面图和平面图，选择正确的2-2剖面图。

（）[单选题]BC(正确答案)D14.如图所示，梁高为400mm,楼板厚100mm。

请问哪一选项为半地下室?（）[单选题]A(正确答案)BCD答案解析：从室外地坪到地下室地面净高算起：半地下室：1/3 ＜埋深＜1/2全地下室：埋深≥1/215.请选择图中截面附合构造要求的混凝土基础。

AutoCAD建筑设计考试时间： 100 分钟题号一二总分得分一、单选题（60题每题1分共60分）1.在一套完整的建筑工程集中包括以下：建筑平面、建筑立面、建筑剖面和（）。

A：建筑构B：建筑截面C：建筑D：建筑排水【知识点：操作界面与工作空间编号： 1.1 】2.通常使用三来表达建筑构件的形，三遵循的投影律是（）。

A：正，高相等，平B：相等，高平，正C：平，高正，相等D：正，高平，相等【知识点：操作界面与工作空间编号： 1.1 】3.在其他命令行的程中可以随入行的命令称（）。

A：命令B：行命令C：透明命令D：命令【知识点：命令的调用特点编号： 1.2 】4.使用 publish 命令布建筑工程到DWF文件，如果文件中不包含和的信息，需要在“ 布⋯”中的（）里置。

A：常 DWF B：DWF信息C： DWF数据D： DWF文件【知识点：图形的相关操作编号： 1.3 】5.下列中，与快速保存“QSAVE”命令作用相同的是（）。

A：下拉菜【文件】／【保存（Ｓ）】B：下拉菜【文件】／【另存（Ａ）⋯】C：命令行入“SAVE”D：命令行入“SAVE AS”【知识点：相关操作键编号： 1.4 】6.下列有关AutoCAD中打开形的方式描述的是（）。

A：行【文件】下拉菜的【打开】B：将定的形文件从“ 中心”的“内容区”中拖放到区以外的任何位置C：将定的形文件从“ 中心”的“内容区”中拖放到另一形文件D：在WINDOWS源管理器中用鼠左双中的形文件【知识点：图形相关操作编号： 1.3 】7.下列有关 AutoCAD中用坐系与世界坐系的描述正确的是（）。

A：用坐系与世界坐系两者都是固定的B：用坐系固定，世界坐系不固定C：用坐系不固定，世界坐系固定D：用坐系与世界坐系两者都不固定【知识点：绝对点的坐标输入编号： 2.1 】8.使用 Line 命令制一个 100 的正方形，需要入的坐是（）。

A： 0,0； 0,100 ； 100,100 ；100,0 ； -100,-100B：任意； @0,100；@100,0； @0,-100； @-100,0C： 0,0； @0,100；@100,0；@0,-100 ；@-100,0D： 0,0； 0,-100 ；100,100 ； -100,0 ；-100,-100【知识点：相对点的坐标输入编号： 2.2 】9.在，如果要想将屏幕上的某一个点作最近一个起点的参照点来作，需要首先在命令行入（）。

[0202-02102201-d1dc3324][单项选择题][中][CAD技术]201.在CAD中给一个对象指定颜色的方法很多，除了（）。

A.直接指定颜色特性B.随层“ByLayer”C.随块“ByBlock”D.随机颜色[0203-02102201-6fd5f041][单项选择题][中][CAD技术]202.以下哪些不能被删除的对象是（）。

A.图块B.文字对象C.锁定图层上的对象D.不可打印图层上的对象[0204-02102201-9493df04][单项选择题][中][CAD技术]203.在PEDIT命令中，选用（）可进行曲线拟合。

A.FITB.DECURVEC.SPLINED.U[0205-02102201-0bfcd844][单项选择题][中][CAD技术]204.用镜像命令“mirror”镜像对象时，（）。

A.必须创建镜像线B.可以镜像文字，但镜像后文字不可读C.镜像中不可以选择删除源对象D.用系统变量“mirrtext”控制文字是否可读[0206-02102201-8b6f766e][单项选择题][中][CAD技术]205.在TEXT命令中，在提示符下输入90%%D之后，屏幕显示为（）。

A.90%%DB.90%DC.90°D.90D[0207-02102201-52fe48fb][单项选择题][中][CAD技术]206.定义字体样式的命令是（）。

A.DLMLINEARB.STYLEC.DTEXTD.MTEXT[0208-02102201-6c8cd7d5][单项选择题][中][CAD技术]207.CAD具有较强的表格功能，有关表格操作说法正确的是（）。

A.表格单元间不能进行合并B.“新建表格样式”对话框中有4个标签页C.在用夹点方法修改列宽时，按住Ctrl键移动列夹点可以修改某列宽度，而不改变表的整体宽度D.不可以向表格中添加块[0209-02102201-83666616][单项选择题][中][CAD技术]208.CAD 中输入符号"φ"的代码是（）。

CAD技能大赛试题[1]建筑CAD技能大赛试题说明：1.本次考试时间180分钟2.在C盘根目录下，创建参赛选手文件夹，统一编号为2011CAD，机号为01，则创建文件夹的具体名称为“2011CAD01”。

文件名称中间不允许出现空格。

3.本次竞赛所有题目的完成结果必须保存在上述参赛选手文件夹中，如“C:\2011CAD01”。

3.考试过程中，所使用的纸质打印图纸，由考场工作人员准时向考生发放。

4.评分细则：1）图纸基本内容是否绘制完整。

2）图层规范程度（如线型颜色等）。

3）尺寸标注与文字标注。

4）在保证绘图质量相同的前提下，速度的快慢。

一、理论知识(10*2=20分)(选手将试题复制到考生文件夹下)1．在CAD网络系统中，以下说法不正确的是（）a．设计资料可以共享b．硬件可以共享c．电脑文件可以共享d．可以方便管理设计进度2．在CAD命令输入方式中以下不可采用的方式有（）a．点取命令图标b．在菜单栏点取命令c．用键盘直接输入d．利用数字键输入3．在工作移动图形时，可利用以下方式实现（）a．利用ctrl+p键b．利用shifl+p键c．按住鼠标中键拖动d．滚动鼠标中键移动4．在设置点样式时可以（）a．选择【格式】【点样式】命令b．右击鼠标，在弹出的快捷菜单中单击【点样式】命令c．选取该项点后，在其对应的【特性】对话框中进行设置d．单击【图案填充】按钮5．要从键盘上输入命令，只须在命令行中输入下列（）形式的命令名。

a．用小写字母b．用大写字母c．或a或b或两者相结合d．不能通过键盘输入命令6．下面关于选取对象的说法正确的是（）a．直接单击所要选取的对象b．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中c．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中d．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围7．下面关于拉伸对象的说法不正确的是（）a．直线在窗口内的端点不动，在窗口外的端点移动b．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动c．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角d．多段线两端的宽度、切线方向以及曲线及拟合信息均不改变8．有一实物的某个尺寸为10，绘图是采用的比例为2：1。

建筑CAD省赛理论题及参考答案181-200 [0182-02102201-30dcd924][单项选择题][中][CAD技术]181.用拉伸(STRETCH)命令时当系统提示选择对象时,用（）方法选择对象。

A.选择一个实体B.用窗口C.用交叉窗口D.用栏选[0183-02102201-c9308104][单项选择题][中][CAD技术]182.把图纸中某一个图形元素移动一定的距离,可使用（）命令。

A.MOVEB.PANC.ZOOMD.A,B都可以[0184-02102201-24a93313][单项选择题][中][CAD技术]183.将圆角命令FILLET的半径设为0，对图形进行圆角处理，结果是（）。

A.无法圆角，不作任何处理B.系统提示必须给定不为0的半径C.将图形进行圆角，圆角半径为0，但并没有圆弧被创建D.系统报错退出[0185-02102201-a9c91816][单项选择题][中][CAD技术]184.关于夹点编辑说法错误的是（）。

A.直接指定对象时，对象关键点上将出现夹点B.可以拖动这些夹点快速拉伸、移动、旋转或镜像对象C.夹点的颜色必定是蓝色D.图形对象类型不同，夹点数量也不同[0186-02102201-8b176d56][单项选择题][中][CAD技术]185.进行多段线编辑PEDIT时，“合并（J）”的图形对象，下列说法错误的是（）。

A.必须端点重合B.端点可以不重合C.端点重合一定可以合并D.合并后的图形对象属性没有任何变化[0187-02102201-03eaf7f8][单项选择题][中][CAD技术]186.利用旋转中的“复制(C)”选项可以（）。

A.将对象旋转并复制B.将对象旋转C.将对象复制D.将对象旋转并复制多个对象[0188-02102201-649e041e][单项选择题][中][CAD技术]187.如果插入的光栅图像盖住了的图形对象，要将这些图形对象显示出来，则可以用（）操作。
