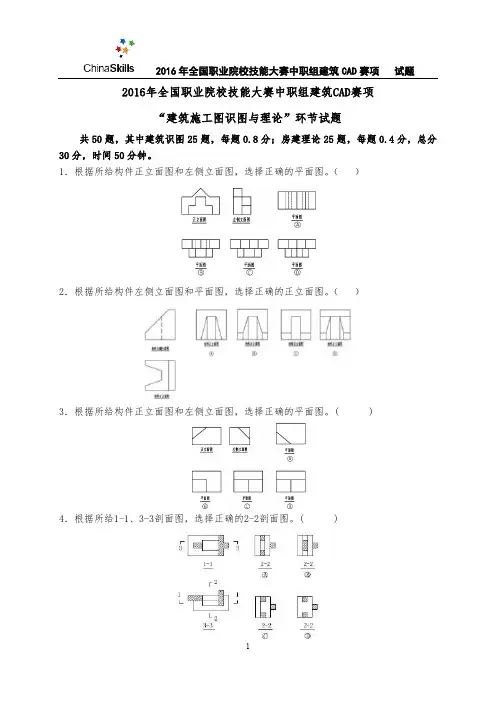

2016年全国职业院校技能大赛建筑CAD识图试卷带答案

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题共50题，其中建筑识图25题，每题0.8分；房建理论25题，每题0.4分，总分30分，时间50分钟。

1．根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）2．根据所给构件左侧立面图和平面图，选择正确的正立面图。

（）3．根据所给构件正立面图和左侧立面图，选择正确的平面图。

( )4．根据所给1-1、3-3剖面图，选择正确的2-2剖面图。

( )5．已知某构件的平面图，请选择1-1剖面图正确的一项。

（）6．已知某构件的平面图和正立面图，请选择正确的A向局剖视图。

（）7．已知某构件的正立面和左侧立面图，请选择正确的1-1断面图。

( )8.图中关于建筑物入口朝向说法正确的是（）。

A.朝东B.朝西C.朝南D.朝北9.图中为某办公楼的檐沟详图，本图详图符号表示内容为：（）。

A.详图在编号为3号的施工图上B.详图在编号为5号的施工图上C.被索引的图纸在编号为3号的施工图上D.被索引的图纸在编号为5号的施工图上10、图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。

（）11. 新旧建筑埋深不合理的是（）。

12.地下室防水中防水层需高出最高地下水位（）mm。

13.图中哪一项注写错误？（）14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。

15. 下列为单向板的是（）。

A．①②③⑥⑦ B．①②③⑥ C．①②③ D．②③16. 图示木地面的构造方式为（）。

A．空铺式 B．实铺式 C．粘贴式 D．拼装式17. 下图所示楼地面，面层做法和图最匹配的是（）。

A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层18. 图示为某住宅自行车坡道详图，请选择坡道长度L正确的选项。

（）A. 6500mmB. 4500mmC. 4000mmD. 3500mm19. 下图中楼梯栏杆高度表达正确的选项是（）。

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘图”环节任务书竞赛须知1.本竞赛环节总分100分，竞赛时间210分钟。

2.竞赛过程中，所需素材文件均已经放在操作系统桌面的文件夹中，文件夹名称为“建筑CAD 素材”。

3.文件夹命名要求：在D盘根目录下，创建参赛选手文件夹，文件夹以“赛场号+赛位号”命名，如参赛选手赛场号为“1”、赛位号为“1”，则创建文件夹的具体名称为“101”（小于10的“赛位号”，中间加“0”）；若“赛位号”为“10”，则文件夹的名称为“110”。

4.本次竞赛所有任务的完成结果必须保存在上述文件夹中，如“D:\101”或“D:\110”，否则以未做任务处理。

5.文件命名要求：必须按各任务要求正确命名文件名称，不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

6.在规定时间内完成即可，提前完成竞赛任务不加分。

7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间(建议每5～10分钟保存一次)。

8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过10分钟。

所加时间从选手提出报告开始计时。

9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。

10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。

任务一：设置绘图环境（10分）1.设置文字样式设置2种文字样式，分别用于“汉字”和“数字与英文字母”的注释，所有字体均为直字体，宽度因子为 0.7。

（1）用于“汉字”文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。

（2）用于“数字与英文字母”文字样式命名为“XT”，字体名选择“Simplex”，大字体选择“HZTXT”。

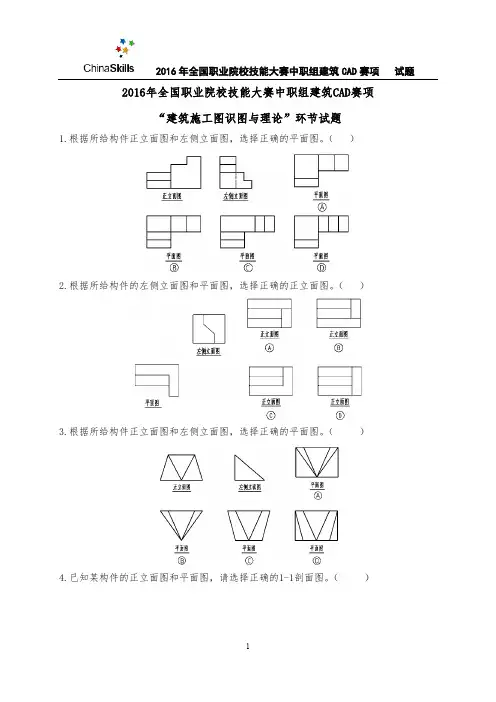

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和平面图，选择正确的左侧立面图。

（）2.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）3.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）4.根据所给1-1、3-3剖面图，选择正确的2-2剖面图。

（）5.已知某构件的平面图和正立面图，选择正确的1-1剖面图。

（）6.已知某构件的正立面图与左侧立面图，选择正确的平面镜像图。

（）7.钢筋混凝土翼墙平面图，选择正确的1-1断面图。

（）8.以下哪个符号为室外总平面图的标高符号？（）9.如图下图所示，墙体线宽为1，图中e处线宽应为。

（）10.下列图例表示建筑材料是石膏板的？（）11.如图所示基础埋置深度正确的为（）。

12.如图所示地下室采光井构造尺寸正确的为（）。

13.请选择附加圈梁构造要求正确的一项。

( )A. L≥h且 L≥800 mmB. L≥h且 L≥1000mmC. L≥2h且 L≥800 mmD. L≥2h且 L≥1000 mm14.水平防潮层作法不正确的是（）。

15.请选择地面垫层留缝不正确的选项。

（）16.请选择水磨石楼面图示正确的选项。

（）17.以下板端处理合理的是（）。

18.下图为某建筑第五层楼梯间，其中门的设置有误的选项是（）。

19.某高层建筑剪刀楼梯平面图如下，请选择梯段与平台宽度均符合规范的一项。

（）20.已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。

（）21.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。

在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。

A.①③B.②③C.③④D. ①②22.木窗框与墙缝的构造处理符合要求的一项是（）。

23.下列屋面构造属于倒置式屋面的是（）。

A.①③B. ①④C.②③D.②④24.下图中属于坡屋面有组织封檐构造是（）。

25.防火间距合理的是（）。

26.当地基持力层比较软弱或部分地基有一定厚度的软弱土层时，我们常采用哪种方法来加固地基？（）A．压实法 B．打桩法 C．换土法 D．机械压实法27.当地基条件较好，基础埋置深度较浅，且为砖混结构的建筑的基础多采用（）。

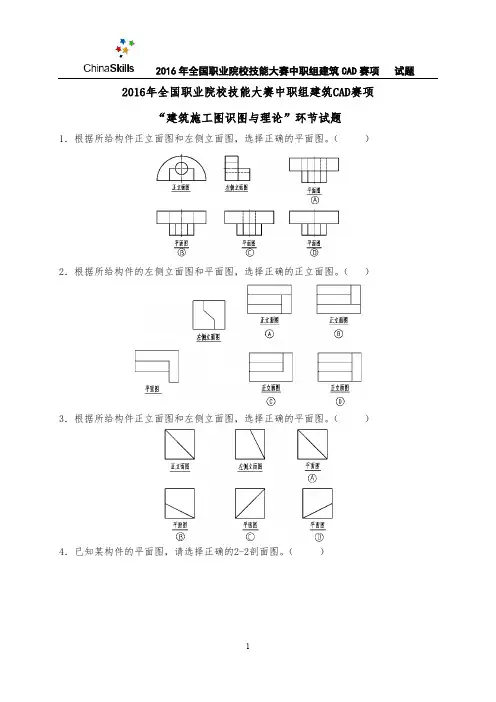

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1．根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）2．根据所给构件的左侧立面图和平面图，选择正确的正立面图。

（）3．根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）4．已知某构件的平面图，请选择正确的2-2剖面图。

（）5．已知某构件的平面图，请选择1-1剖面图正确的一项。

（）6．已知某构件的正立面图与左侧立面图，请选择正确的平面镜像图。

（）7．根据现浇板的正立面图，请选择平面图上作出的重合断面图正确的选项。

（）8．请选择总平面图中尺寸标注正确的选项:。

（）9．如图下图所示，墙体线宽为1，图中e处线宽应为。

（）10．下列图例在总图中表示坑槽正确的一项。

（）11. 新旧建筑埋深不合理的是（）。

12．图中地下室卷材防水构造正确的是（）。

13. 图中所示玻璃幕墙形式为（）。

A．露框玻璃幕墙B．隐框玻璃幕墙C．半隐框式玻璃幕墙D．全玻式玻璃幕墙14．构造柱的马牙槎构造错误的是（）。

15. 请选择地面垫层留缝不正确的选项。

（）16. 如图楼板所示，该板X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋？（）。

A．X1 B．X2 C．两个方向均需配置 D．两个方向均无需配置17. 下图所示楼地面，面层做法和图最匹配的是（）。

A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层18. 下图板厚表达正确的是（）。

19. 已知某商场楼梯平面，请选择1号详图正确的选项。

（）20. 下图中楼梯入口净高设置合理的是（）。

21.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。

在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。

A.①③B.②③C.③④D. ①②22.房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（）。

A.②①③④B. ①②③④C.①②④③D.③①②④23.积灰较多的单层工业厂房屋面应采用以下哪种排水方式（）。

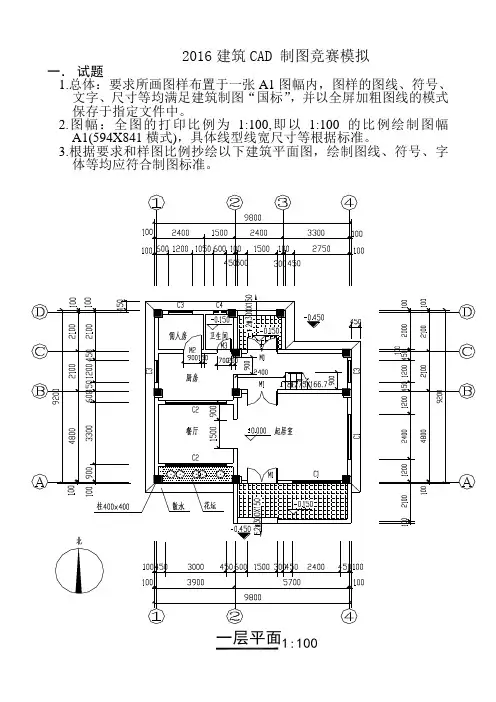

2016建筑CAD 制图竞赛模拟
一．试题
1.总体：要求所画图样布置于一张A1图幅内，图样的图线、符号、
文字、尺寸等均满足建筑制图“国标”，并以全屏加粗图线的模式保存于指定文件中。

2.图幅：全图的打印比例为1:100,即以1:100的比例绘制图幅
A1(594X841横式)，具体线型线宽尺寸等根据标准。

3.根据要求和样图比例抄绘以下建筑平面图，绘制图线、符号、字
体等均应符合制图标准。

一层平面1:100
2.根据所提供的样图、比例、数据信息等自行识图后绘制出相应的楼梯详图，即包括完善平面图和绘制剖面图，图样和标注深度按建筑楼梯详图的制图标准。

数据和说明：图中剖面基础和屋顶等未表明的不详部分可剖断略去不
绘制，楼梯栏杆可单线绘制，仅扶手双线绘制。

栏杆高1000，扶手Φ50；砖墙200；柱截面400X600；
休息平台处开窗：宽1800，窗台高1000，高度至梁底；
二层平面1:50一层平面1:50三层平面1:50。

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节样卷1.已知踏步的正立面图与平面图，请选择左侧立面图正确的一项：2.已知同坡屋顶正立面图与左侧立面图，请选择平面图正确的一项：6.某厂房排架柱Z1的三面投影如图所示，请选择1-1断面图绘制正确的一项：11.图中为某办公楼的檐沟详图，本图详图符号表示内容为:A.详图在编号为3号的施工图上B.详图在编号为5号的施工图上C.被索引图纸在编号为3号的施工图上D.被索引图纸在编号为5号的施工图上12.请选择下列标高标注正确的一项:13.请选择图中标高符号标注规范的一项:14.请选择该建筑物室内外高差说法正确的一项:A.0.050MB.0.250MC.0.300MD.0.350M15.本图所示为某一玻璃幕墙型材断面图，请选择尺寸标注规范的一项:16.请选择图中定位轴线编号正确的一项:17.请选择1#宿舍楼室内外高差说法正确的一项:A．10.150M B．10.600M C．±0.000M D．0.450M18.请选择平面图中标注的C1518表示正确的一项:A．门洞宽1500mm、高1800mm B．门洞宽1800mm、高1500mm C．窗洞宽1500mm、高1800mm D．窗洞宽1800mm、高1500mm19.请选择平面图中定位轴线的绘制与编号均正确的一项:20.请选择总平面图中尺寸标注正确的一项:21.请选择图中基础埋深标注正确的一项:22.请选择建筑物勒脚的面层材料正确的一项:A.浅灰色外墙涂料B.浅黄色外墙涂料C.深黄色外墙涂料D.灰色花岗岩23.下图为C15素混凝土基础大样图，pk值为150kpa，请选择基础台阶尺寸错误的一项:24.下图为基础类型示意图，请选择柱下独立基础示意图正确的一项:25.请选择图中地下室防潮大样图构造正确的一项:26.某住宅局部墙身图如下，请选择窗台防护高度不符合规范要求的一项:27.图示为外墙明沟大样图，请选择构造正确的一项:28.图示为外墙外保温构造简图，请选择构造正确的一项:29.请选择下图中卫生间地面的坡度及标高均符合设计要求的一项:30.图示为某建筑二层墙身局部构造图，请选择楼面标高标注正确的一项:31.某建筑物地面采用细石混凝土面层，构造做法见图中表格，请选择地面构造简图正确的一项:32.图为某建筑物四层开敞阳台平面图，请选择排水构造正确的一项:33.图示为现浇整体式钢筋混凝土楼板构造示意，请选择无梁楼板示意正确的一项:34.图示为地下室底板卷材外防水构造简图，请选择正确的一项:35.某建筑平屋面采用材料找坡排水设计，请选择排水坡度正确的一项:36.图示为某建筑女儿墙泛水详图，请选择构造正确的一项:37.请选择图中檐沟构造正确的一项:38.图示为某建筑物檐沟详图，其屋面标高为18.500M，请选择正确的一项:39.请选择图中出屋面排气道构造正确的一项:40.请选择图中屋面出入口构造正确的一项:41.请选择图中檐沟构造正确的一项:42.某六层住宅楼梯平面图如下，请选择梯段与平台宽度均符合规范的一项:43.某教师公寓的楼梯剖面图如下，请选择图中楼梯净高不符合要求的一项:。

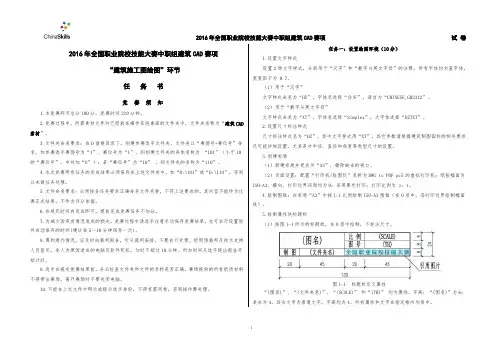

样卷2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘图”环节任务书竞赛须知1.本竞赛环节总分100分，竞赛时间210分钟。

2.文件夹命名要求：在电脑桌面创建参赛选手文件夹，文件夹以“竞赛号”命名。

例如，参赛选手竞赛号为“JZCAD001”，则创建文件夹的名称为“JZCAD001”。

3.本次竞赛所有任务的完成结果必须保存在上述文件夹中，否则以未做任务处理。

4.文件命名要求：必须按各任务要求正确命名文件名称。

5.选手设置的文件夹名称和各竞赛任务的文件名称不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

6.在规定时间内完成即可，提前完成竞赛任务不加分。

7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间。

8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过10分钟。

所加时间从选手提出报告开始计时。

9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。

10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。

任务一：设置绘图环境（10分）1.设置文字样式设置2种文字样式，分别用于“汉字”和“数字与英文字母”的注释，所有字体均为直字体，宽度因子为 0.7。

（1）用于“汉字”文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。

（2）用于“数字与英文字母”文字样式命名为“XT”，字体名选择“Simplex”，大字体选择“HZTXT”。

2.设置尺寸标注样式尺寸标注样式名为“BZ”，其中文字样式用“XT”，其它参数请根据国标的相关要求设置。

3.创建布局（1）新建布局并更名为“PDF-A3”。

（2）页面设置：配置打印机/图仪名称为DWG to PDF.pc5的虚拟打印机；纸张幅面为A3、横向、打印边界四周均为0；采用黑色打印；打印比例为 1: 1。

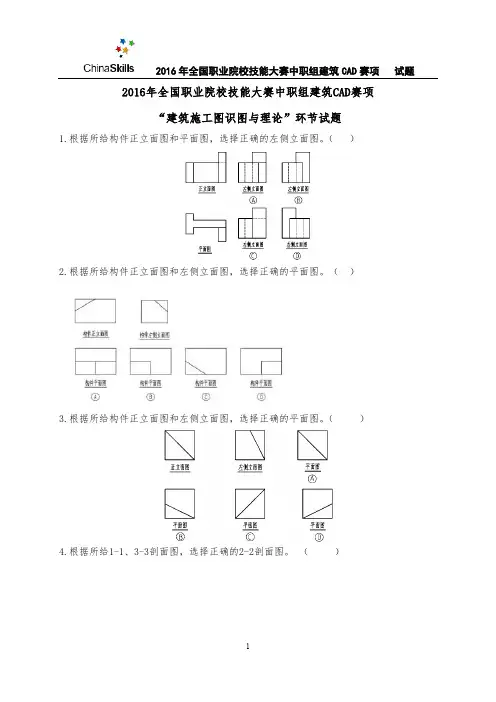

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和平面图，选择正确的左侧立面图。

（）2.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）3.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）4.根据所给1-1、3-3剖面图，选择正确的2-2剖面图。

（）5.已知某构件的平面图和正立面图，选择正确的1-1剖面图。

（）6.已知某构件的正立面图与左侧立面图，选择正确的平面镜像图。

（）7.钢筋混凝土翼墙平面图，选择正确的1-1断面图。

（）8.以下哪个符号为室外总平面图的标高符号？（）9.如图下图所示，墙体线宽为1，图中e处线宽应为。

（）10.下列图例表示建筑材料是石膏板的？（）11.如图所示基础埋置深度正确的为（）。

12.如图所示地下室采光井构造尺寸正确的为（）。

13.请选择附加圈梁构造要求正确的一项。

( )A. L≥h且 L≥800 mmB. L≥h且 L≥1000mmC. L≥2h且 L≥800 mmD. L≥2h且 L≥1000 mm14.水平防潮层作法不正确的是（）。

15.请选择地面垫层留缝不正确的选项。

（）16.请选择水磨石楼面图示正确的选项。

（）17.以下板端处理合理的是（）。

18.下图为某建筑第五层楼梯间，其中门的设置有误的选项是（）。

19.某高层建筑剪刀楼梯平面图如下，请选择梯段与平台宽度均符合规范的一项。

（）20.已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。

（）21.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。

在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。

A.①③B.②③C.③④D. ①②22.木窗框与墙缝的构造处理符合要求的一项是（）。

23.下列屋面构造属于倒置式屋面的是（）。

A.①③B. ①④C.②③D.②④24.下图中属于坡屋面有组织封檐构造是（）。

25.防火间距合理的是（）。

26.当地基持力层比较软弱或部分地基有一定厚度的软弱土层时，我们常采用哪种方法来加固地基？（）A．压实法 B．打桩法 C．换土法 D．机械压实法27.当地基条件较好，基础埋置深度较浅，且为砖混结构的建筑的基础多采用（）。

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）2.根据所给构件的左侧立面图和平面图，选择正确的正立面图。

（）3.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）4.已知某构件的正立面图和平面图，请选择正确的1-1剖面图。

（）5.已知某构件的平面图与正立面图，请选择正确的1-1剖面图。

（）6.已知某构件的局部平面图与正立面图，请选择正确的A向斜视图。

（）7.下图为工字钢的移出断面图，表达正确的是（）。

8.请选择总平面图中尺寸标注正确的选项:。

（）9.请选择图中标高符号标注规范的选项。

（）10.下图表示哪一种图例。

（）11.基础埋深合理的是（）。

12.请选择图中截面附合构造要求的混凝土基础。

( )13.以下明沟构造表达有误的是（）。

14.图中构造柱的马牙槎构造错误的是（）。

15.下列图示中属于凹阳台的是（）。

16.图示为一梁板式雨篷的1-1剖面图，请问图示中的Ⅰ；Ⅱ分别代表（）。

A.水舌；淌水B. 排水；流水C.水舌；滴水D.排水；滴水17.某建筑物地面为水泥混凝土防水地面，构造做法见图中表格，请选择地面构造简图正确的一项。

（）18.以下楼梯剖面中，（）所示为梁板式楼梯中的暗步楼梯。

19.下图为某建筑二层安全疏散楼梯平面图，其安全疏散设计合理的是（）。

20.下图中楼梯入口净高设置合理的是（）。

21.黑龙江某街道办事处一层平面图如下，请选择门类型选用不合理的一项是（）。

（不考虑门位置和数量设置的合理性）22.卫生间带百叶门的外立面图，其百叶部分的剖面详图正确的一项是（）。

23.下列屋顶最高点标高最高的是（）。

24.屋面坡度为20%时，油毡铺贴应采用以下哪种形式（）。

25.下列房屋选址合理的是（）。

26.建筑物地下室墙身防潮，应在墙面外侧填（）。

A．低渗透性土壤 B．高渗透性土壤C. 任意土壤D. 素混凝土27.地基中需要进行计算的土层为（）。

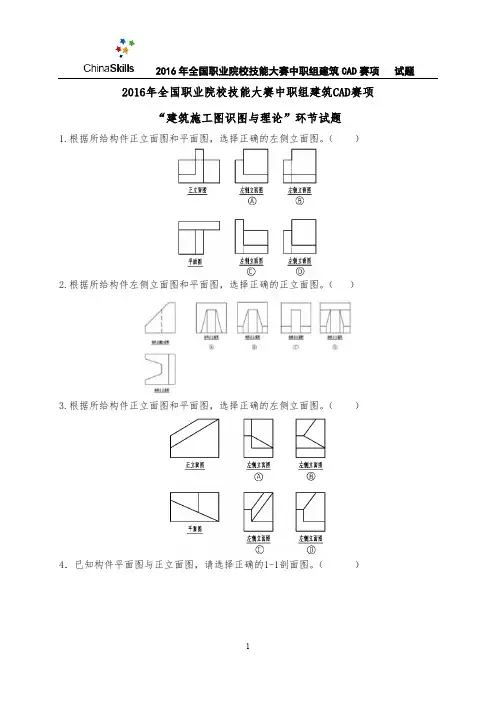

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件正立面图和平面图，选择正确的左侧立面图。

（）2.根据所给构件左侧立面图和平面图，选择正确的正立面图。

（）3.根据所给构件正立面图和平面图，选择正确的左侧立面图。

（）4．已知构件平面图与正立面图，请选择正确的1-1剖面图。

（）5.已知某构件的平面图与正立面图，请选择正确的1-1剖面图。

（）6.已知某构件的正立面图与左侧立面图，选择正确的平面镜像图。

（）7.已知某构件的正立面和平面图，请选择正确的1-1断面图。

（）8.图中关于建筑物入口朝向说法正确的是（）。

A.朝东B.朝西C.朝南D.朝北9.某建筑平屋顶采用材料找坡排水设计，请选择i=2%排水坡度符号表示正确的选项。

（ )10．下面哪个选项在总图中代表散状材料露天堆场？（）11.基础埋深合理的是（）。

12.如图所示地下室采光井构造尺寸正确的为（）。

13.图中砖墙组砌方式哪种为一顺一丁式？（）14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。

15. 图示中住宅的阳台栏杆设置合理的是（）。

16. 下列图示中属于挑板式阳台的为（）。

17. 某建筑物地面为水泥混凝土防水地面，构造做法见图中表格，请选择地面构造简图正确的一项。

（）18. 下图为某建筑第五层楼梯间，其中门的设置有误的选项是（）。

19. 某七层住宅楼无障碍出入口设计如下，图中数据表示不正确的是（）。

20. 某七层住宅楼无障碍出入口设计如下，请选择图中坡道及入口平台设计正确的选项。

（）21.图中门尺寸设计不合理的是（）。

22.下列门窗图例与名称对应正确的是（）。

A.①②③④⑤B.①③④C.②③⑤D.②③④⑤23.下列屋顶最高点标高最高的是（）。

24.下图中属于坡屋面有组织封檐构造是（）。

25. 下列合适的建筑平面的形状是（）。

26. 下列对于深基础和浅基础的说法，正确的是（）。

A.当基础埋深大于或等于4m叫深基础B.确定基础埋深时，应优先考虑浅基础C.当基础埋深大于或等于基础宽度5倍是叫深基础D.基础埋深小于4m或基础埋深小于基础宽度的4倍时叫浅基础27. 基础埋深不超过（）的称为浅基础。

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题共50题，其中建筑识图25题，每题0.8分；房建理论25题，每题0.4分，总分30分，时间50分钟。

1．根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）2．根据所给构件左侧立面图和平面图，选择正确的正立面图。

（）3．根据所给构件正立面图和左侧立面图，选择正确的平面图。

( )4．根据所给1-1、3-3剖面图，选择正确的2-2剖面图。

( )5．已知某构件的平面图，请选择1-1剖面图正确的一项。

（）6．已知某构件的平面图和正立面图，请选择正确的A向局剖视图。

（）7．已知某构件的正立面和左侧立面图，请选择正确的1-1断面图。

( )8.图中关于建筑物入口朝向说法正确的是（）。

A.朝东B.朝西C.朝南D.朝北9.图中为某办公楼的檐沟详图，本图详图符号表示内容为：（）。

A.详图在编号为3号的施工图上B.详图在编号为5号的施工图上C.被索引的图纸在编号为3号的施工图上D.被索引的图纸在编号为5号的施工图上10、图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。

（）11. 新旧建筑埋深不合理的是（）。

12.地下室防水中防水层需高出最高地下水位（）mm。

13.图中哪一项注写错误？（）14. 下列图示墙身水平及垂直防潮层位置做法错误的是( )。

15. 下列为单向板的是（）。

A．①②③⑥⑦ B．①②③⑥ C．①②③ D．②③16. 图示木地面的构造方式为（）。

A．空铺式 B．实铺式 C．粘贴式 D．拼装式17. 下图所示楼地面，面层做法和图最匹配的是（）。

A．水磨石面层 B．细石混凝土面层 C．缸砖面层 D．木地板面层18. 图示为某住宅自行车坡道详图，请选择坡道长度L正确的选项。

（）A. 6500mmB. 4500mmC. 4000mmD. 3500mm19. 下图中楼梯栏杆高度表达正确的选项是（）。

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘图”环节任务书竞赛须知1.本竞赛环节总分100分，竞赛时间210分钟。

2.竞赛过程中，所需素材文件均已经放在操作系统桌面的文件夹中，文件夹名称为“建筑CAD 素材”。

3.文件夹命名要求：在D盘根目录下，创建参赛选手文件夹，文件夹以“赛场号+赛位号”命名，如参赛选手赛场号为“1”、赛位号为“1”，则创建文件夹的具体名称为“101”（小于10的“赛位号”，中间加“0”）；若“赛位号”为“10”，则文件夹的名称为“110”。

4.本次竞赛所有任务的完成结果必须保存在上述文件夹中，如“D:\101”或“D:\110”，否则以未做任务处理。

5.文件命名要求：必须按各任务要求正确命名文件名称，不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

6.在规定时间内完成即可，提前完成竞赛任务不加分。

7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间(建议每5～10分钟保存一次)。

8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过10分钟。

所加时间从选手提出报告开始计时。

9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。

10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。

任务一：设置绘图环境（10分）1.设置文字样式设置2种文字样式，分别用于“汉字”和“数字与英文字母”的注释，所有字体均为直字体，宽度因子为 0.7。

（1）用于“汉字”文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。

（2）用于“数字与英文字母”文字样式命名为“XT”，字体名选择“Simplex”，大字体选择“HZTXT”。

2016年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图识图与理论”环节试题1.根据所给构件左正立面图和左侧立面图，选择正确的平面图。

（）2.根据所给构件正立面图和平面图，选择正确的正立面图。

（）3.根据所给正立面图和左侧立面图，选择正确的平面图。

（）4.已知某构件的平面图，请选择正确的2-2剖面图。

（）5.根据所给的1-1、3-3剖面图，选择正确的2-2剖面图。

（）6.已知某构件的平面图和正立面图，请选择正确的A向局剖视图。

（）7.已知某构件的正立面和平面图，请选择正确的1-1断面图。

（）8.选择图中标注规范的一组剖视剖切符号。

（）9.请选择关于散水构造详图说法正确的一项。

（）A.建施2中的9号详图B.建施9中的2号详图C.建施1中的9号详图D.建施9中的1号详图10.下列图例在总图中表示坑槽正确的一项。

（）11.如图所示基础形式为（）。

A. 独立基础B. 条形基础C.箱形基础D. 筏形基础12.如图所示相邻基础净距不满足要求的为（）选项。

13.图中砖墙组砌方式哪种为一顺一丁式？（）14.水平防潮层设置正确的是（）。

15.下图中板厚为( )。

16.如图楼板所示，该板X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋？（）。

A．X1 B．X2 C．两个方向均需配置 D．两个方向均无需配置17.下图所示楼地面，面层做法和图最匹配的是（）。

A．木地板面层 B．缸砖面层 C．细石混凝土面层 D．水磨石面层18.本图为某幼儿园楼梯踏步详图，请选择尺寸正确的一项。

（）19.某七层住宅楼无障碍出入口设计如下，图中数据表示不正确的是（）。

20.某耐火等级为三级的学校建筑楼梯间设置不当的是（）。

21.图中开向公共走道的窗，其标高设计合理的一项是（）。

22.房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（）。

A.②①③④B. ①②③④C.①②④③D.③①②④23.上人屋面栏杆高度设置合理的一项是（）。
