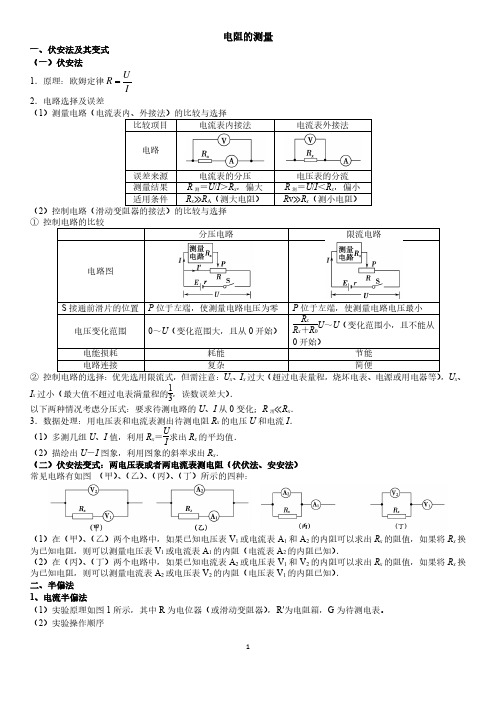

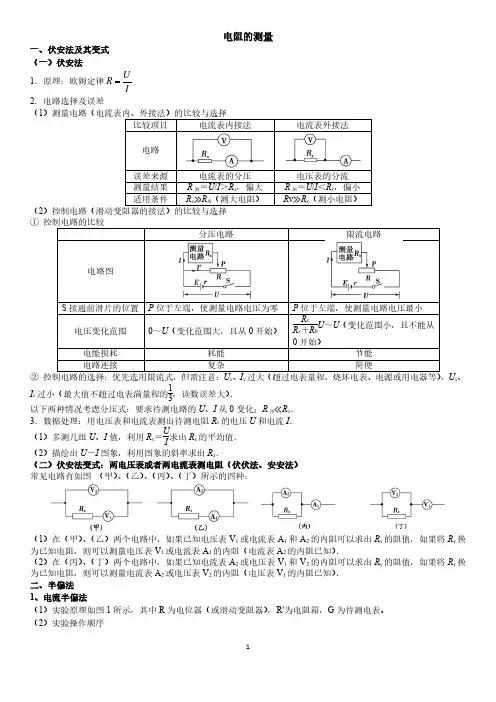

高中电学实验第一讲：电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表，即 R V=∞，R A=0用图一（甲）和图一（乙）两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表，电压表的内阻并非趋近于无穷大、电流表也有内阻，因此实验测量出的电阻值与真实值不同，存在误差。
如何分析其误差并选用合适的电路进行测量呢？若将图一（甲）所示电路称电流表外接法，（乙）所示电路为电流表内接法，则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字：“大内小外”。
2、误差分析（1）、电流表外接法由于电表为非理想电表，考虑电表的内阻，等效电路如图二所示，电压表的测量值 U 为ab间电压，电流表的测量值为干路电流，是流过待测电阻的电流与流过电压表的电流之和，故：R测 = U/I = Rab = (Rv∥R)= (Rv×R)/(Rv+R) < R(电阻的真实值)可以看出，此时 R测的系统误差主要来源于 Rv 的分流作用，其相对误差为δ外= ΔR/R = (R-R测)/R = R/(Rv+R)（ 2）、电流表内接法其等效电路如图三所示，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用，其相对误差为: δ内= ΔR/R = (R测-R)/R = RA/R综上所述，当采用电流表内接法时，测量值大于真实值，即"大内"；当采用电流表外接法时，测量值小于真实值，即“小外”。
3、电路的选择（一）比值比较法1、“大内”：当 R >> RA 时，，选择电流表内接法测量，误差更小。
电阻应变测量原理及方法一、引言二、原理电阻应变测量的基本原理是通过电阻的电阻值随应变变化的特性来测量物体的应变。
当物体受到应变作用时，其几何尺寸发生变化，从而导致电阻值发生变化。
电阻应变测量利用电阻的电阻-温度特性来实现对应变的测量。
具体原理如下：1.电阻温度特性电阻的电阻值与温度呈线性关系，即随温度的升高，电阻值增大；随温度的降低，电阻值减小。
这是因为当温度升高时，导体的电阻率会随之增加，从而导致电阻值的增加。
2.应变-温度关系物体的应变与其温度变化是呈线性关系的，即随应变的增大，温度也相应增大，反之亦然。
这是因为物体在受到应变作用后，其内部会产生应变能，从而导致温度的升高。
基于以上两个关系，可以得出如下结论：当物体受到应变作用时，其温度变化会引起电阻值的变化。
通过测量电阻值的变化，可以估算物体受到的应变。
三、方法1.谐振法谐振法是一种常用的电阻应变测量方法，它基于电阻的电阻值与温度的线性关系。
具体步骤如下：（1）将测量物体固定在一个适当的位置上，使其受到应变作用。
（2）在物体上安装一个电阻应变片，电阻应变片的电阻值随着物体受到应变作用发生变化。
（3）将电阻应变片连接到一个恒频振荡器上，使其获得一个特定频率的激励信号。
（4）通过调节激励信号的频率，使得振荡器与电阻应变片共振。
（5）测量电阻应变片上的共振频率，并根据电阻的温度特性，计算出物体受到的应变。
2.电桥法电桥法是另一种常用的电阻应变测量方法，它基于电阻应变片的电阻值与温度的线性关系。
具体步骤如下：（1）将测量物体固定在一个适当的位置上，使其受到应变作用。
（2）在物体上安装一个电阻应变片，电阻应变片的电阻值随着物体受到应变作用发生变化。
（3）将电阻应变片与一个标准电阻相连接，组成一个电桥电路。
（4）通过调节电桥电路中的电阻，使电桥达到平衡状态。
（5）测量电桥电路中电阻值的变化，并根据电阻的温度特性，计算出物体受到的应变。
3.数字化方法随着科技的进步，电阻应变测量逐渐向数字化和自动化方向发展。
电阻法检测原理电阻法是一种常用的物理测量方法，可以用来测量电阻或导体中的电流、电压、电功率等参数。
它基于欧姆定律，即电流与电压成正比，与电阻成反比的原理。
本文将详细介绍电阻法的检测原理及其应用。
一、原理介绍电阻法是通过利用物体的电阻特性来进行测量的方法。
根据欧姆定律，电流I经过电阻R时，电压V与电阻R之间存在以下关系：V = IR。
因此，通过测量电流和电压的数值，可以计算出电阻的值。
二、电阻测量方法1. 两线法两线法是最简单常用的电阻测量方法。
它通过将被测电阻与一个标准电阻串联，然后测量总电阻和标准电阻的电压，从而计算出被测电阻的值。
2. 电桥法电桥法是一种更为精确的电阻测量方法。
它利用电阻与电流、电压之间的关系，通过调节电桥的平衡状态来测量未知电阻的值。
常见的电桥有维登斯特恩电桥和韦斯通电桥等。
3. 四线法四线法是一种用来测量低电阻的方法。
由于导线的电阻会对测量结果产生影响，四线法通过独立供电和测量电路，可以排除导线电阻的影响，提高测量的准确性。
三、电阻测量的应用1. 电阻测量在电子行业中应用广泛。
通过测量电路中的电阻，可以确定元器件的工作状态及其参数，如电流、电压等。
2. 电阻测量在材料科学中的应用也很重要。
通过测量材料的电阻，可以了解材料的导电性、特性及其内部结构等信息。
3. 电阻测量在工业生产中有着重要的作用。
通过测量设备的电阻，可以判断设备的正常工作状态，及时发现故障并采取修复措施。
四、电阻测量的注意事项1. 在进行电阻测量时，应确保电路中没有其他电流或电压的影响，以保证测量结果的准确性。
2. 在使用电桥法进行测量时，需要注意调节电桥使其达到平衡状态，以获得较为精确的测量结果。
3. 在进行低电阻测量时，应使用专用的四线法仪器，避免导线电阻对测量结果的影响。
五、总结电阻法作为一种重要的测量方法，以其简单可靠、广泛应用的特点，被广泛应用于各个领域。
通过对电流、电压和电阻之间的关系进行测量，可以获得丰富的物理信息。
电阻测量报告引言：电阻是电学中非常重要的一个物理量，它决定了电路中的电流和电压的关系。
在实际应用中，电阻的测量是一项基础而且关键的任务。
本报告将探讨电阻测量的原理、方法以及常见的测量误差，并提供一些改进措施，以便能够更准确地进行电阻测量。
一、电阻测量原理电阻是导体对电流流动的阻碍，是单位电压下通过导体的电流大小。
电阻的单位是欧姆(Ω)，常用示波器、电阻箱等仪器来测量。
在电路中，常使用欧姆定律来计算电阻的大小：R=U/I，其中R表示电阻值，U表示电压，I表示电流。
二、电阻测量方法1. 串联法测量：将待测电阻与一个已知电阻串联起来，接入电路中。
通过测量整个电路中的电流和电压，结合欧姆定律计算出电阻值。
2. 并联法测量：将待测电阻与一个已知电阻并联起来，接入电路中。
通过测量整个电路中的电流和电压，运用并联电阻的计算公式，计算出待测电阻的阻值。
三、电阻测量误差1. 仪器误差：任何测量仪表在制造过程中都会存在一定的误差。
检验仪器的准确性和精确度对于电阻测量至关重要。
2. 温度影响：电阻值与温度密切相关。
电阻在不同温度下有不同的阻值，因此在测量中需要注意温度的影响。
3. 导线阻值：电阻测量过程中使用的导线也会有一定的电阻值。
这种电阻值可能会对测量结果产生一定的影响。
四、改进措施1. 温度补偿：了解电阻值与温度之间的关系，可以通过查阅相关资料，了解电阻的温度系数，从而进行相应的校正。
2. 优质导线：使用低电阻率的优质导线，以减少导线阻值对测量结果的影响。
3. 定期校准：定期校准测量仪器，确保其准确性和精确度。
结论：电阻测量在电路设计和实验室研究中起着至关重要的作用。
通过正确选择测量方法、注意测量误差及其产生的原因，并采取相应的改进措施，能够提高电阻测量的准确性和精确度，有效地进行各种电阻测量工作。
总结：本报告探讨了电阻测量的原理、方法和常见误差，提供了改进措施以提高测量的准确性。
通过识别并解决电阻测量过程中的问题，能够确保电路设计和实验室研究的可靠性和精确性。
8测电阻的方法及原理电阻是指阻碍电流通过的元件，它是电路中常用的被动元件。
测量电阻的目的是为了了解其阻碍电流的程度，以及判断是否符合预期的设计要求。
下面将介绍几种常见的测量电阻的方法以及原理。
1. 欧姆表法欧姆表是专门测量电阻的仪器，它的原理基于欧姆定律，即电阻与通过其的电流成正比，与两端的电压差成反比。
欧姆表通过在待测电阻两端加上电压，然后测量通过电阻的电流来间接计算电阻值。
欧姆表分为模拟式和数字式，但其原理是相同的。

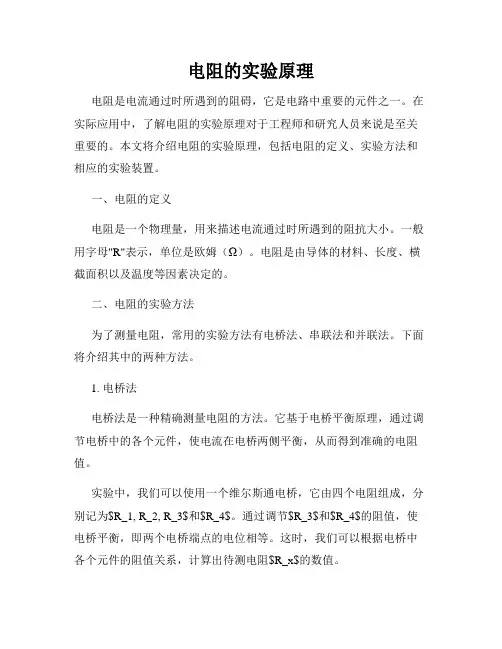

2. 桥式测量法桥式测量法是一种精确测量电阻的方法，常见的有维尔斯顿桥、惠斯顿桥和魏恩桥等。
以维尔斯顿桥为例，它的原理基于电阻的串、并联关系和基尔霍夫定律。
维尔斯顿桥由四个电阻分支组成，两端分别接在待测电阻的两端，使得维尔斯顿桥中的电压为零。
通过调节已知电阻、电感或电容等分支，使得维尔斯顿桥平衡时，可以计算出待测电阻的阻值。
3. 反接法反接法是一种简单直接的测量电阻的方法。
原理是将待测电阻与另一个已知电阻直接串联或并联，然后根据串并联电阻的公式计算待测电阻的阻值。
例如，将待测电阻与已知电阻串联，然后将电路接入电源，测量串联电阻的电压和电流，根据欧姆定律计算待测电阻的阻值。
这种方法适用于较低的测量精度要求。
4. 调零法调零法是一种基于已知电阻与待测电阻相等时，电流表示零的方法。
原理是通过调节电位器或调整仪表的零点，使得待测电阻与已知电阻相等时，电流表示为零。
这种方法相对简单易行，适用于较低阻值的测量。
5. 脉冲计数法脉冲计数法是一种比较精确的测量小阻值的方法。
原理是通过通过被测电阻的方波脉冲，根据脉冲宽度及频率计数，来计算电阻值。
通常需要使用示波器或计数器等仪器进行测量。
6. 四端子法四端子法是一种用于测量低阻值的方法。
原理是通过一个恒流源提供稳定电流，通过一个测量电压的仪表测量电压降，然后根据欧姆定律计算电阻值。
该方法能够消除线路电阻对测量结果的影响，具有较高的精度。
