电阻元件的伏安特性.

一、实验目的：
（1）学习线性电阻元件和非线性电阻元件伏安特性的测试方式。

（2）学习直流稳压电源、万用表、电压表的使用方法。

二、实验原理及说明
（1）元件的伏安特性。

如果把电阻元件的电压取为横坐标，电流取为纵坐标，画出电压与电流的关系曲线，这条曲线称为该电阻元件的伏安特性。

（2）线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线，与元件电压和电流方向无关，是双向性的元件。

元件的电阻值可由下式确定：R=u/i=(m u/m i)tgα,期中m u和m i分别是电压和电流在u-i平面坐标上的比例。

三、实验原件
U s是接电源端口，R1=120Ω,R2=51Ω,二极管D3为IN5404，电位器Rw
四、实验内容
（1）线性电阻元件的正向特性测量。

（2）反向特性测量。

（3）计算阻值，将结果记入表中
（4）测试非线性电阻元件D3的伏安特性
（5）测试非线性电阻元件的反向特性。

表1-1 线性电阻元件正（反）向特性测量
表1-5 二极管IN4007正（反）向特性测量
五、实验心得
（1）每次测量或测量后都要将稳压电源的输出电压跳回到零值（2）接线时一定要考虑正确使用导线。

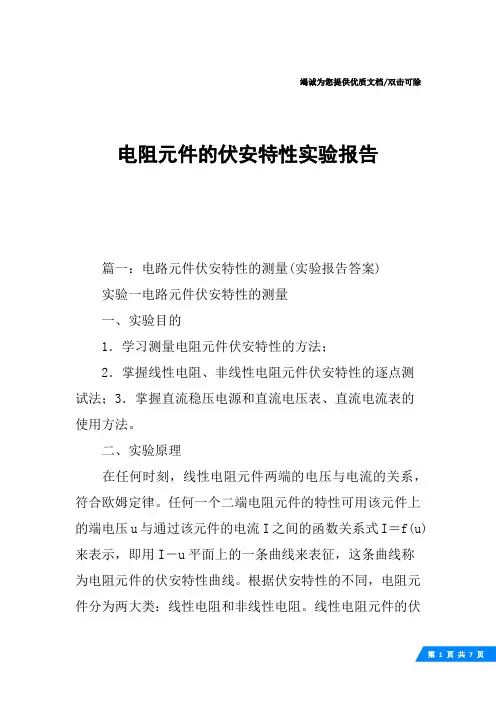

竭诚为您提供优质文档/双击可除电阻元件的伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压u与通过该元件的电流I之间的函数关系式I＝f(u)来表示，即用I－u平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压u和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，u＞0的部分为正向特性，u＜0的部分为反向特性。

(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压u作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(u)，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源1台2.直流电压表1块3.直流电流表1块4.万用表1块5.白炽灯泡1只6.二极管1只7.稳压二极管1只8.电阻元件2只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压u，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。

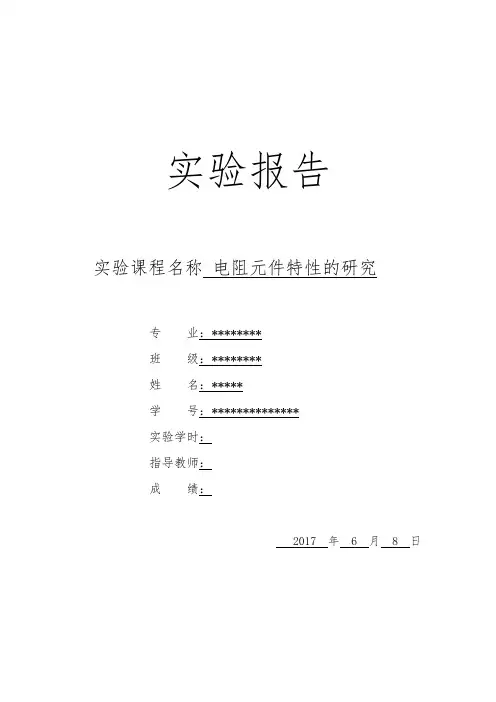

实验报告实验报告专业***** 班级******** 姓名**** 学号******实验课程电阻元件特性的研究指导教师实验日期2017.6.8同实验者实验项目测试线性和非线性元件的 V-A特性实验设备及器材1． 0~20V可调直流稳压电源（带限流保护）。

2．量程可变标准数字电流表（200µA、2mA、20mA、200mA四档，三位半数字显示，精度0.5%）；三位半数显直流电压表（可变量程2V、20V，精度0.5%）。

3．被测元件（金属膜电阻、二极管、稳压管、12V小灯泡）及8根连线。

一、实验目的测试线性和非线性元件的V-A特性。

1．金属膜电阻的V-A特性。

2．二极管的正向和反向V-A特性。

3．稳压管的正向和反向V-A特性。

4．小灯泡的V-A特性。

二、实验原理把直流电压加到某个电阻性元件上，随着电压V的增加，电流I也增加，电压U 和电流I的比值不一定是一个常数。

当U和I成正比，二者之比为常数时，该元件被称为线性电阻元件，而当两者的比值不是一个常数时，则这种元件被称为非线性电阻元件。

把电压U和电流I的对应关系作图，得到的曲线称为该元件的伏安特性曲线。

曲线上某点的坐标值，电压和电流两者之比是一个电阻量，这个电阻称为等效电阻或静态电阻。

这种通过测量电压和电流测出电阻量的方法称为伏安法。

测量V-A特性的电路如图1、图2所示。

图中E为可调直流稳压电源，R为限流电阻，RL为被测元件，○V为三位半数显直流电压表，○A为三位半数显直流电流表。

测量时，当电压表或电流表显示1或－1时，表示已超过量程范围，必须扩大量程。

图1称为电流表内接，图2称为电流表外接。

由于同时测量电压和电流，无论哪种电路都会产生接入误差，现分析如下：1．电流表内接由图1可知，电流表测出流经RL的电流，但电压表测出的是加在RL和电流表两者的电压之和，即由于电流表的接入产生电压的测量误差UA。

从相对接入误差UA/UD可知，若电流表内阻RA<<RL，则UA<<UD，相对接入误差很小；反之若电流表内阻较大，就会造成不小的接入误差，所以电流表的内阻越小越有利于测量。

一、实验目的1. 学习测量电阻元件伏安特性的方法；2. 掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3. 掌握直流稳压电源、直流电压表、直流电流表的使用方法；4. 通过实验加深对欧姆定律和伏安特性曲线的理解。

二、实验原理电阻元件的伏安特性曲线反映了电阻元件两端的电压U与通过电阻的电流I之间的函数关系。

根据欧姆定律，线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，其斜率等于电阻值R。

而非线性电阻元件的伏安特性曲线不是一条直线，其阻值R随电压U的变化而变化。

三、实验仪器1. 直流稳压电源2. 直流电压表3. 直流电流表4. 电阻元件（线性电阻、非线性电阻）5. 导线6. 电路连接器四、实验步骤1. 连接电路：根据实验要求，将直流稳压电源、直流电压表、直流电流表、电阻元件和导线连接成电路。

2. 设置初始参数：将直流稳压电源的输出电压调至一定值，记录下此时的电压值。

3. 测量伏安特性：改变直流稳压电源的输出电压，分别测量线性电阻和非线性电阻的电流和电压值，记录数据。

4. 数据处理：将测得的电压和电流值绘制成伏安特性曲线，分析电阻元件的伏安特性。

五、实验结果与分析1. 线性电阻伏安特性：通过实验测量，线性电阻的伏安特性曲线是一条通过坐标原点的直线，斜率等于电阻值R。

这与欧姆定律的理论预期相符。

2. 非线性电阻伏安特性：通过实验测量，非线性电阻的伏安特性曲线不是一条直线，其阻值R随电压U的变化而变化。

这与非线性电阻元件的特性相符。

六、实验讨论1. 在实验过程中，应注意测量数据的准确性，尽量减小实验误差。

2. 在连接电路时，应注意电路的连接顺序，避免因连接错误导致实验失败。

3. 在实验过程中，要注意安全操作，避免因误操作导致设备损坏或人身伤害。

七、实验结论1. 通过实验，我们掌握了测量电阻元件伏安特性的方法。

2. 通过实验，我们加深了对欧姆定律和伏安特性曲线的理解。

3. 通过实验，我们学会了如何分析电阻元件的伏安特性。

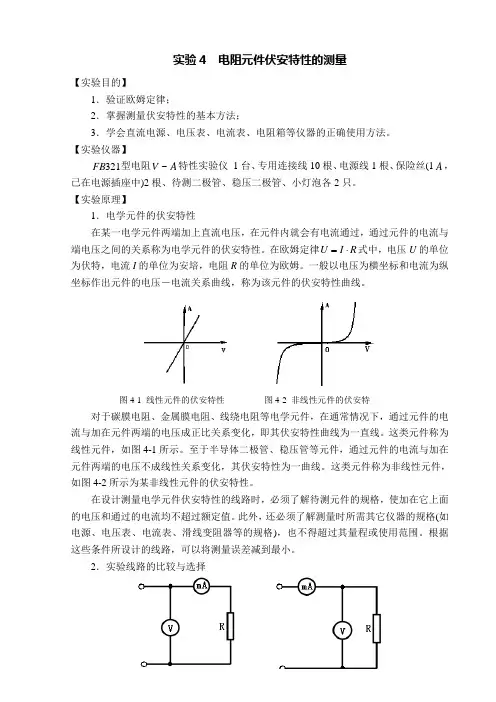

实验4 电阻元件伏安特性的测量【实验目的】1．验证欧姆定律；2．掌握测量伏安特性的基本方法；3．学会直流电源、电压表、电流表、电阻箱等仪器的正确使用方法。

【实验仪器】V~特性实验仪1台、专用连接线10根、电源线1根、保险丝(1A，FB型电阻A321已在电源插座中)2根、待测二极管、稳压二极管、小灯泡各2只。

【实验原理】1．电学元件的伏安特性在某一电学元件两端加上直流电压，在元件内就会有电流通过，通过元件的电流与端电压之间的关系称为电学元件的伏安特性。

在欧姆定律R=式中，电压U的单位U⋅I为伏特，电流I的单位为安培，电阻R的单位为欧姆。

一般以电压为横坐标和电流为纵坐标作出元件的电压－电流关系曲线，称为该元件的伏安特性曲线。

图4-1 线性元件的伏安特性图4-2 非线性元件的伏安特对于碳膜电阻、金属膜电阻、线绕电阻等电学元件，在通常情况下，通过元件的电流与加在元件两端的电压成正比关系变化，即其伏安特性曲线为一直线。

这类元件称为线性元件，如图4-1所示。

至于半导体二极管、稳压管等元件，通过元件的电流与加在元件两端的电压不成线性关系变化，其伏安特性为一曲线。

这类元件称为非线性元件，如图4-2所示为某非线性元件的伏安特性。

在设计测量电学元件伏安特性的线路时，必须了解待测元件的规格，使加在它上面的电压和通过的电流均不超过额定值。

此外，还必须了解测量时所需其它仪器的规格(如电源、电压表、电流表、滑线变阻器等的规格)，也不得超过其量程或使用范围。

根据这些条件所设计的线路，可以将测量误差减到最小。

2．实验线路的比较与选择a 电流表内接b 电流表外接图4-3 电流表的内、外接线路在测量电阻R 的伏安特性的线路中，常有两种接法，即图4-3 (a)中电流表内接法和图4-3 (b)中电流表外接法。

电压表和电流表都有一定的内阻(分别设为V R 和A R )。

简化处理时直接用电压表读数U 除以电流表读数I 来得到被测电阻值R ，即I U R /=，这样会引进一定的系统性误差。

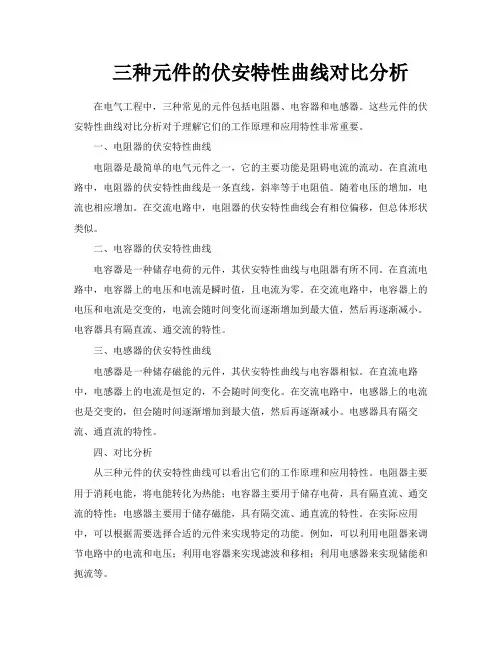

三种元件的伏安特性曲线对比分析在电气工程中，三种常见的元件包括电阻器、电容器和电感器。

这些元件的伏安特性曲线对比分析对于理解它们的工作原理和应用特性非常重要。

一、电阻器的伏安特性曲线电阻器是最简单的电气元件之一，它的主要功能是阻碍电流的流动。

在直流电路中，电阻器的伏安特性曲线是一条直线，斜率等于电阻值。

随着电压的增加，电流也相应增加。

在交流电路中，电阻器的伏安特性曲线会有相位偏移，但总体形状类似。

二、电容器的伏安特性曲线电容器是一种储存电荷的元件，其伏安特性曲线与电阻器有所不同。

在直流电路中，电容器上的电压和电流是瞬时值，且电流为零。

在交流电路中，电容器上的电压和电流是交变的，电流会随时间变化而逐渐增加到最大值，然后再逐渐减小。

电容器具有隔直流、通交流的特性。

三、电感器的伏安特性曲线电感器是一种储存磁能的元件，其伏安特性曲线与电容器相似。

在直流电路中，电感器上的电流是恒定的，不会随时间变化。

在交流电路中，电感器上的电流也是交变的，但会随时间逐渐增加到最大值，然后再逐渐减小。

电感器具有隔交流、通直流的特性。

四、对比分析从三种元件的伏安特性曲线可以看出它们的工作原理和应用特性。

电阻器主要用于消耗电能，将电能转化为热能；电容器主要用于储存电荷，具有隔直流、通交流的特性；电感器主要用于储存磁能，具有隔交流、通直流的特性。

在实际应用中，可以根据需要选择合适的元件来实现特定的功能。

例如，可以利用电阻器来调节电路中的电流和电压；利用电容器来实现滤波和移相；利用电感器来实现储能和扼流等。

此外，三种元件的伏安特性曲线也反映了它们对于不同频率信号的响应。

电阻器对于不同频率的信号响应基本一致；电容器对于高频信号的响应较好；而电感器对于低频信号的响应较好。

因此，在实际应用中可以根据信号频率选择相应的元件来处理不同频率的信号。

综上所述，对三种元件的伏安特性曲线进行对比分析可以帮助我们更好地理解它们的工作原理和应用特性。

在实际应用中可以根据需要选择合适的元件来实现特定的功能，并根据信号频率选择相应的元件来处理不同频率的信号。

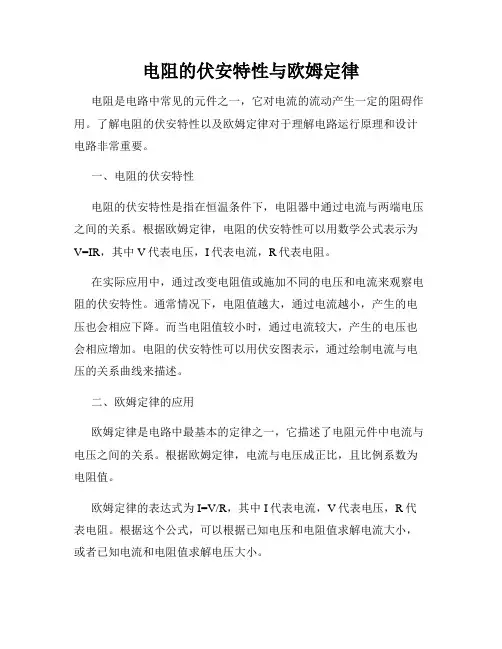

电阻的伏安特性与欧姆定律电阻是电路中常见的元件之一，它对电流的流动产生一定的阻碍作用。

了解电阻的伏安特性以及欧姆定律对于理解电路运行原理和设计电路非常重要。

一、电阻的伏安特性电阻的伏安特性是指在恒温条件下，电阻器中通过电流与两端电压之间的关系。

根据欧姆定律，电阻的伏安特性可以用数学公式表示为V=IR，其中V代表电压，I代表电流，R代表电阻。

在实际应用中，通过改变电阻值或施加不同的电压和电流来观察电阻的伏安特性。

通常情况下，电阻值越大，通过电流越小，产生的电压也会相应下降。

而当电阻值较小时，通过电流较大，产生的电压也会相应增加。

电阻的伏安特性可以用伏安图表示，通过绘制电流与电压的关系曲线来描述。

二、欧姆定律的应用欧姆定律是电路中最基本的定律之一，它描述了电阻元件中电流与电压之间的关系。

根据欧姆定律，电流与电压成正比，且比例系数为电阻值。

欧姆定律的表达式为I=V/R，其中I代表电流，V代表电压，R代表电阻。

根据这个公式，可以根据已知电压和电阻值求解电流大小，或者已知电流和电阻值求解电压大小。

欧姆定律的应用范围广泛，既适用于直流电路，也适用于交流电路。

在电路设计和故障排除中，经常使用欧姆定律来计算电压和电流，以保证电路的正常运行。

三、应用案例为了更好地理解电阻的伏安特性和欧姆定律的应用，下面以电阻器为例进行说明。

假设我们有一个电阻值为100欧姆的电阻器，施加一个电压为10伏的直流电源。

根据欧姆定律，我们可以通过公式I=V/R计算出电流大小为0.1安培。

同时，根据电阻的伏安特性，我们可以绘制出电流与电压的关系曲线。

当电阻值固定时，电流与电压成线性关系。

这个例子中，电流为0.1安培时，电压为10伏；电流为0.05安培时，电压为5伏。

通过这个案例，我们可以清楚地看到电阻的伏安特性和欧姆定律的应用。

了解电阻的伏安特性和欧姆定律，我们可以更好地设计和理解电路，确保电路的正常运行。

四、总结电阻的伏安特性和欧姆定律是电路理论中非常重要的概念。

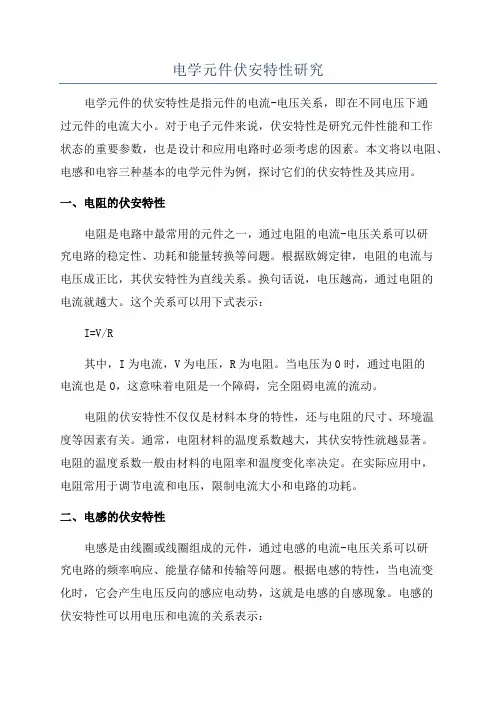

电学元件伏安特性研究电学元件的伏安特性是指元件的电流-电压关系，即在不同电压下通过元件的电流大小。

对于电子元件来说，伏安特性是研究元件性能和工作状态的重要参数，也是设计和应用电路时必须考虑的因素。

本文将以电阻、电感和电容三种基本的电学元件为例，探讨它们的伏安特性及其应用。

一、电阻的伏安特性电阻是电路中最常用的元件之一，通过电阻的电流-电压关系可以研究电路的稳定性、功耗和能量转换等问题。

根据欧姆定律，电阻的电流与电压成正比，其伏安特性为直线关系。

换句话说，电压越高，通过电阻的电流就越大。

这个关系可以用下式表示：I=V/R其中，I为电流，V为电压，R为电阻。

当电压为0时，通过电阻的电流也是0，这意味着电阻是一个障碍，完全阻碍电流的流动。

电阻的伏安特性不仅仅是材料本身的特性，还与电阻的尺寸、环境温度等因素有关。

通常，电阻材料的温度系数越大，其伏安特性就越显著。

电阻的温度系数一般由材料的电阻率和温度变化率决定。

在实际应用中，电阻常用于调节电流和电压，限制电流大小和电路的功耗。

二、电感的伏安特性电感是由线圈或线圈组成的元件，通过电感的电流-电压关系可以研究电路的频率响应、能量存储和传输等问题。

根据电感的特性，当电流变化时，它会产生电压反向的感应电动势，这就是电感的自感现象。

电感的伏安特性可以用电压和电流的关系表示：V = L(di/dt)其中，V为电压，L为电感系数，di/dt为电流的变化率。

这个关系表示电感对电流变化的响应速度。

当电流变化越大，电感对电压的产生的作用力也就越大。

电感的伏安特性可以用来调整电流和电压的大小，限制电流的变化速度。

在实际应用中，电感常用于滤波电路、变压器等场合，以实现信号的处理和转换。

三、电容的伏安特性电容是由两个导体板和介质组成的元件，通过电容的电流-电压关系可以研究电路的储能和耦合效应等问题。

根据电容的特性，当电压变化时，它会存储一定数量的电荷，这就是电容的电荷-电压关系。

电阻元件的伏安特性一、实验目的1.了解线性电阻元件和几种非线性电阻元件的伏安特性。

2.学习电阻元件伏安特性的测试方法。

二、实验原理与说明1.电阻元件的伏安特性电阻元件的伏安特性可以用该元件两端的电压u与流过元件的电流i的关系来表示，这种关系称为伏安特性。

线性电阻元件的伏安特性服从欧姆定律，画在u-i平面上是一条通过原点的直线。

非线性电阻元件的伏安特性不服从欧姆定律，画在u-i平面上是一条通过原点的曲线。

2.电阻元件伏安特性的测试方法对线性电阻元件及单调型的非线性电阻元件，调节电压或电流，读取相应的电流或电压，从而获得元件的伏安特性。

三、实验内容图2-1 元件伏安特性的测量1.测定二极管IN4007（GDS-06D）的伏安特性（二极管是单调型非线性电阻元件）按图2-1接线，调节稳压源的输出电压，逐一测量电压U及电流I，测试数据记录于表一中。

表一、二极管IN4007的伏安特性2.测量小电珠（GDS-06D）的伏安特性按图2-1接线，调节稳压源的输出电压，逐一测量电压U及电流I，测试数据记录于表二中。

表二、小电珠的伏安特性3.测量小电珠的伏安特性按图2-1接线，调节稳压源的输出电压，逐一测量电压U及电流I，测试数据记录于表三中。

表三、线性电阻的伏安特性四、实验设备五、注意事项1.接线注意事项:（1）接线时应在断电情况下接线（即红灯亮），切勿带电接线（2）接完线后确保无误后才通电（如无把握，可请教老师）（3）接线时按电路图接线，从电源正极出发依次接线，先串后并，最后回到电源负极2.测定二极管的伏安特性（1）注意区分二极管的阳极、阴极（2）二极管导通电压较小，所以电压较小时，电流几乎没有，所以一开始需要用小量程的电流表测电流，电流表量程要从大到小进行调节3.测定小电珠的伏安特性（1）加在小电珠两端的电压不能超过6.3伏4.测定25Ω、50Ω线性电阻的伏安特性（1）电阻用电阻箱，要先把电阻阻值调节好，再接线5.其他注意事项（1）注意选取合适的仪表量程：量程太大，误差大，有时会读不出数据；量程太小，容易损坏仪表（2）每次更换被测元件时，电压源都要回到零（3）发现异常，应及时报告老师（4）实验完成后，需要将仪器归位，导线理顺好放入抽屉，板凳摆好（5）每次做实验之前要写预习报告，并画出数据表格（6）实验数据测完后，数据必须经过老师检查、签字；实验数据未经老师检查，请勿拆线（7）实验原始数据必须附在实验报告中六、实验报告1.列出所有测试数据的表格2.根据所测数据，绘出所测元件的伏安特性曲线。

4 ． 复 习 线 性 电 阻 和 非 线 性 电 阻 的 伏 安 特 性 。

（ 1 ） 线 性 电 阻 元 件 的 伏 安 特 性 服 从 定 律 ， 它 是 一 条 通 过 座 标 原 点 的 。

线 。

非 线 性 电 阻 元 件 的 伏 安 特 性 不 服 从 非 线 形 定 律 ， 它 是 一 条 通 过 座 标 原 点 的 线 。

（ 2 ） 在 伏 安 特 性 的 测 试 中 ， 只 有 在 电 流 很 小 ， 电 阻 很 小 时 （ 只 有 几 个 欧 姆 ） ， 将 电 压 表 与 电 阻 直 接 ＿ ＿ 联 ， 再 与 电 流 表 联 。

而 测 量 较 大 电 阻 （ R = 200Ω） 的 伏 安 特 性 时 ， 要 将 电 流 表 先 直 接 与 被 测 电 阻 联 后 ， 再 与 电 压 表 联 。

这 是 因 为 。

三 、 实 验 内 容 说 明电 阻 元 件 的 伏 安 特 性 是 指 电 阻 元 件 两 端 电 压 U 与 通 过 该 电 阻 元 件 的 电 流 I 之 间 的 关 系 曲 线 。

线 性 电 阻 元 件 伏 安 特 性 服 从 欧 姆 定 律 ， 即 U /I 为 常 数 。

不 但 其 阻 值 不 随 电 压 或 电 流 变 化 而 变 化 ， 而 且 与 电 压 或 电 流 的 方 向 无 关 。

因 此 线 性 电 阻 元 件 的 伏 安 特 性 是 一 条 通 过 座 标 原 点 的 直 线 。

如 图 6－ 2－ l （a ） 所 示 。

非 线 性 电 阻 元 件 的 伏 安 特 性 不 服 从 欧 姆 定 律 ， 即 U ／ I 不 等 于 常 数 ， 它 与 电 压 电 流 的 大 小 和 方 向 有 关 。

因 此 非 线 性 电 阻 元 件 的 伏 安 特 性 是 一 条 通 过 坐 标 原 点 的 曲 线 。

对 电 压 、 电 流 控 制 型 的 非 线 性 电 阻 元 件 ， 如 白 炽 灯 和 晶 体 二 极 管 的 伏 安 特 性 分 别 如 图 个 6—2—1（b ） 和 图 6— 2－ l （c ） 所 示 。

电阻元件的伏安特性实验报告电阻元件的伏安特性实验报告引言：电阻是电路中常见的元件之一，它具有阻碍电流流动的作用。

电阻元件的伏安特性是描述电阻与电流、电压之间关系的重要参数。

本实验旨在通过测量电阻元件在不同电压下的电流，以及在不同电流下的电压，探究电阻元件的伏安特性。

实验装置和方法：本实验使用以下装置：电源、电流表、电压表和电阻元件。

实验步骤如下：1. 将电阻元件连接到电源的正负极，通过电流表测量电流。

2. 通过电压表测量电压，并记录下相应的电流值。

3. 重复步骤2，但改变电源的电压，以获得不同的电流值。

4. 将记录的数据整理并绘制伏安特性曲线。

实验结果：根据实验数据，我们得到了电阻元件的伏安特性曲线。

曲线呈现出一种线性关系，即电流和电压成正比。

随着电压的增加，电流也随之增加。

讨论与分析：1. 电阻元件的伏安特性曲线呈现线性关系，这是由于电阻的特性决定的。

根据欧姆定律，电阻与电流成正比，与电压成反比。

2. 根据实验数据，我们可以计算出电阻元件的电阻值。

根据欧姆定律，电阻值等于电压与电流的比值。

通过实验数据的计算，我们可以得到电阻元件的具体数值。

3. 在实验过程中，我们还可以观察到电阻元件的功率特性。

根据功率公式P=VI，我们可以计算出不同电压和电流下的功率值。

通过观察功率的变化，可以了解电阻元件的耗能情况。

结论：通过本次实验，我们深入了解了电阻元件的伏安特性。

电阻元件的伏安特性曲线呈现出线性关系，电流和电压成正比。

根据实验数据，我们可以计算出电阻元件的具体数值，并观察到其功率特性。

这些结果对于电路设计和电阻元件的应用具有重要意义。

总结：本实验通过测量电阻元件在不同电压下的电流，以及在不同电流下的电压，探究了电阻元件的伏安特性。

实验结果表明，电阻元件的电流和电压成正比，呈现出线性关系。

通过实验数据的计算，我们可以得到电阻元件的具体数值，并观察到其功率特性。

这些结果对于电路设计和电阻元件的应用具有重要意义。

实验题目：非线性电阻元件伏安特性的研究 201508实验目的：1．掌握用伏安法研究二极管正向伏安特性及钨丝灯伏安特性的方法；2．掌握用最小二乘法（回归法）处理实验数据，得到经验公式的方法。

实验仪器：PASCO 数字实验教学系统、直流电源、电阻箱、滑线变阻器、二极管、小灯泡等 实验原理：1．半导体二极管的伏安特性半导体二极管由一个p-n 结，加上接触电极、引线和封装管壳组成。

常见的二极管有硅二极管和锗二极管。

加到二极管两端的电压与流过其上面的电流的关系曲线，就叫二极管的伏安特性曲线，如图1所示。

由于p-n 结具有单向导电性，故二极管的正反向伏安特性相差很大，二极管的伏安特性可分三部分：①正向特性。

当所加的正向电压很小时，正向电流也很小，只有当正向电压加到某个数值时，电流才开始明显加大，这个外加电压值叫做二极管的阈值电压或开通电压，记作U 0。

通常硅二极管的阈值电压V V U 6.0~5.00=，锗二极管V V U 3.0~2.00=。

阈值电压的确定，一般是在正向特性曲线较直部分画一切线，延长相交于横坐标上一点，该点在横轴上的值就是该二极管的阈值电压。

②反向特性。

当二极管两端加反向电压时，反向电流很小且在一定范围内不随反向电压的增加而增加。

③反向击穿特性。

当反向电压继续增加时，反向电流会突然增大，这种现象称作反向击穿，产生击穿的临界电压称为反向击穿电压。

不同的二极管，反向击穿电压也不同。

一般情况下，二极管反向电压不得超过反向击穿电压，否则会烧坏管子。

（2）钨丝灯的伏安特性 当钨丝灯泡两端施加电压后，钨丝上有电流流过，产生功耗，灯丝温度上升，致使灯泡电阻增加。

因此，通过钨丝灯的电流越大，其温度越高，阻值也越大，其伏安特性如图2中曲线所示。

灯泡不加电压时，称为冷态电阻。

施加额定电压测得的电阻称为热态电阻。

由于正温度系数的关系，冷态电阻小于热态电阻，一般钨丝灯的冷态电阻与热态电阻的阻值可相差几倍至十几倍。
